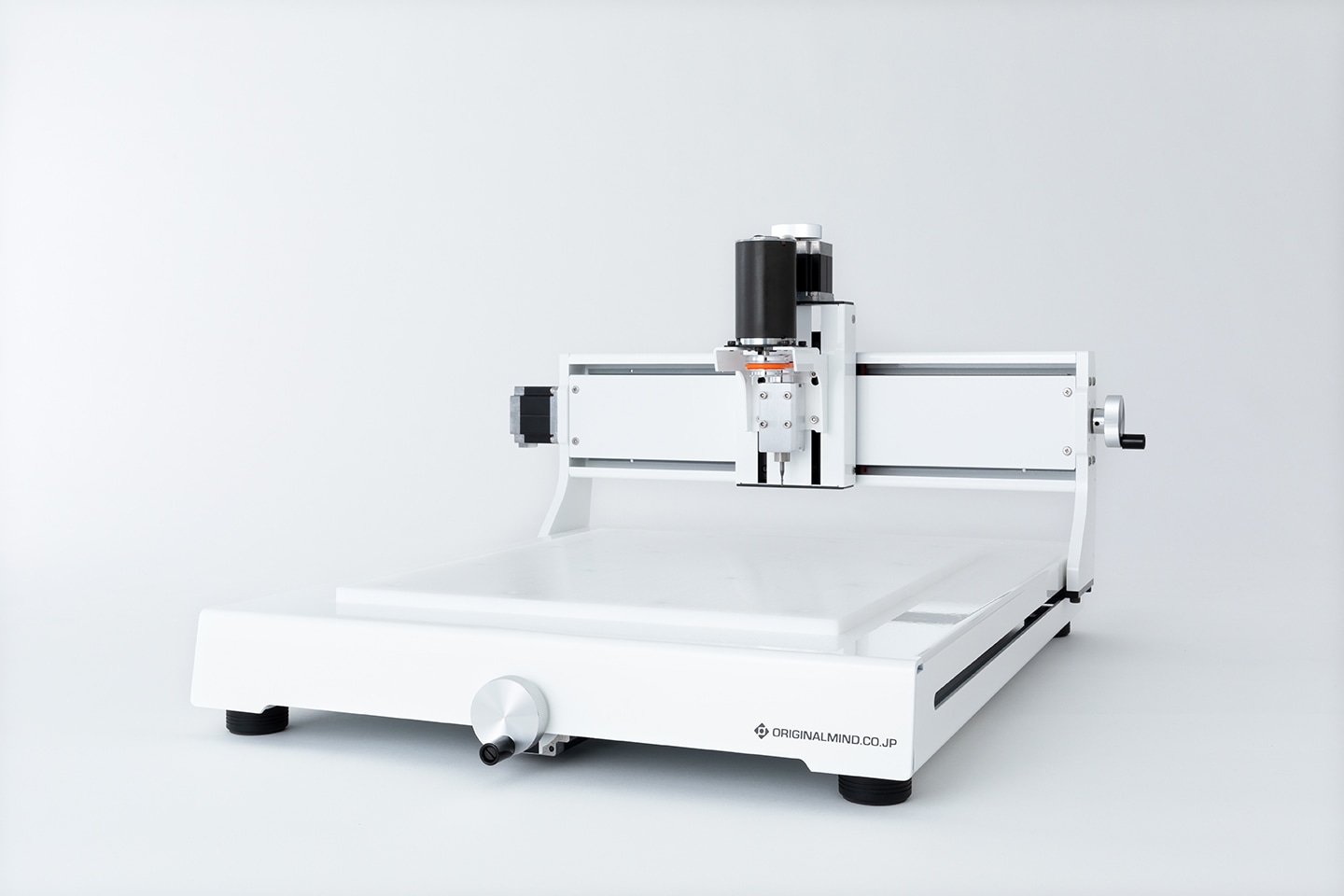

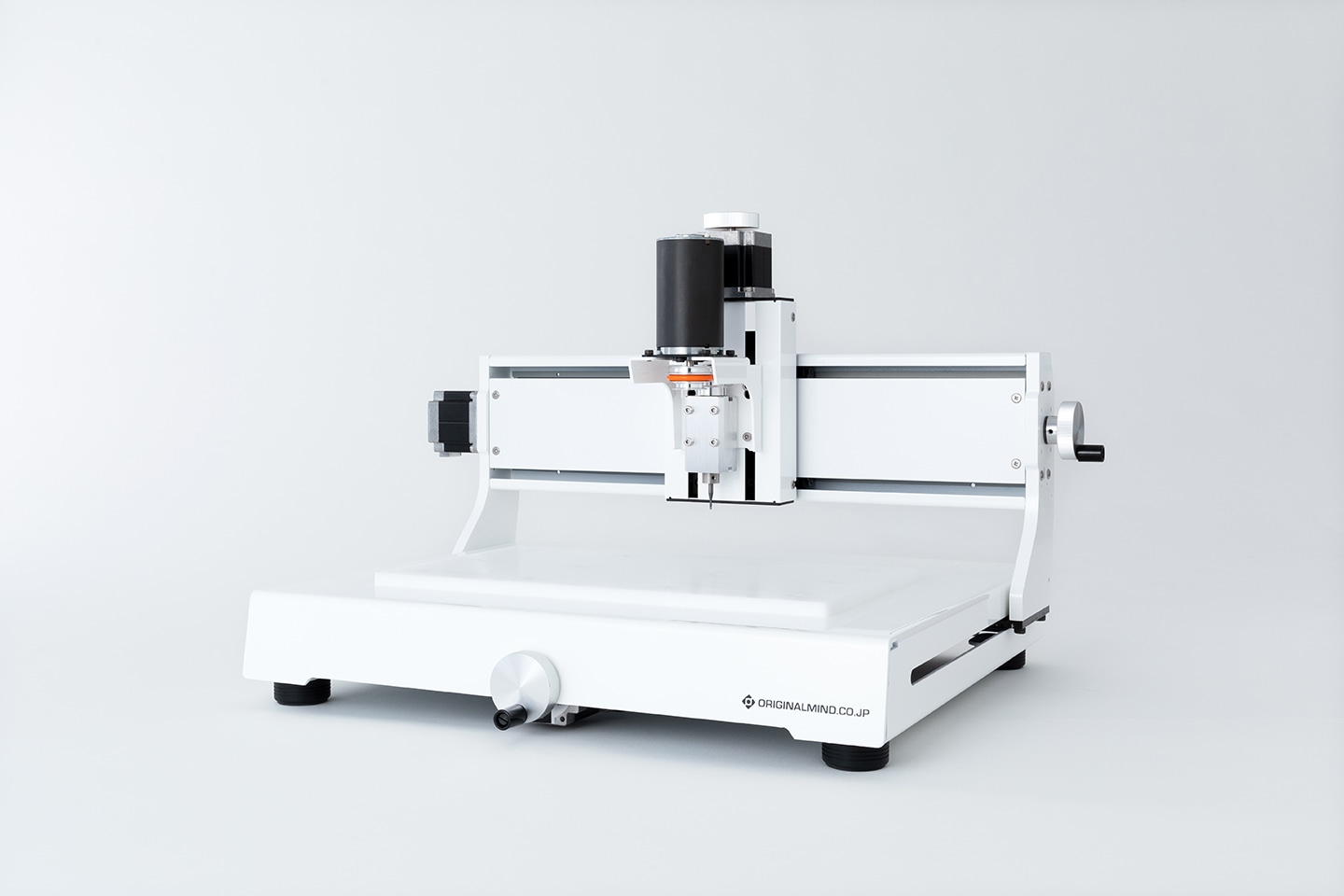

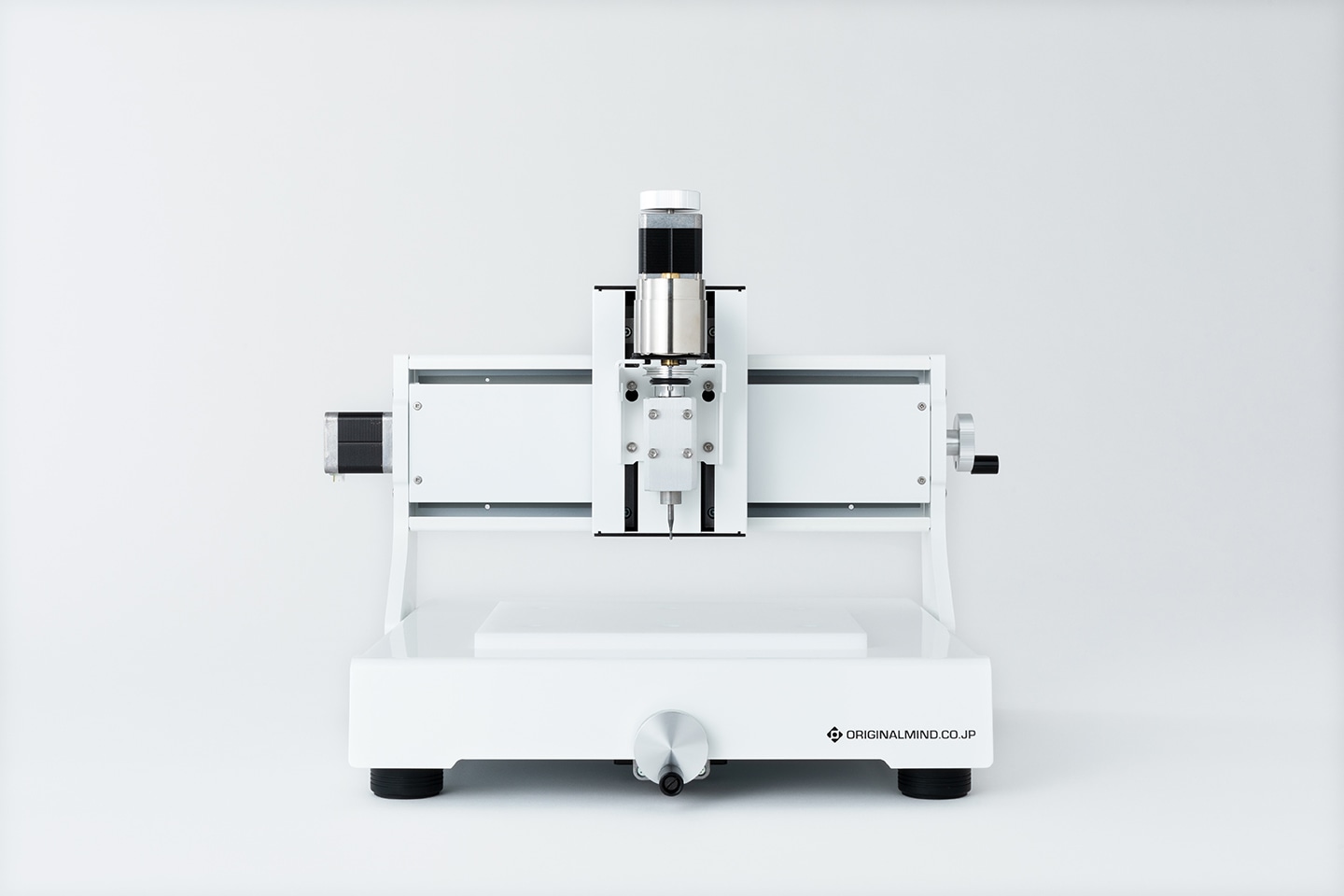

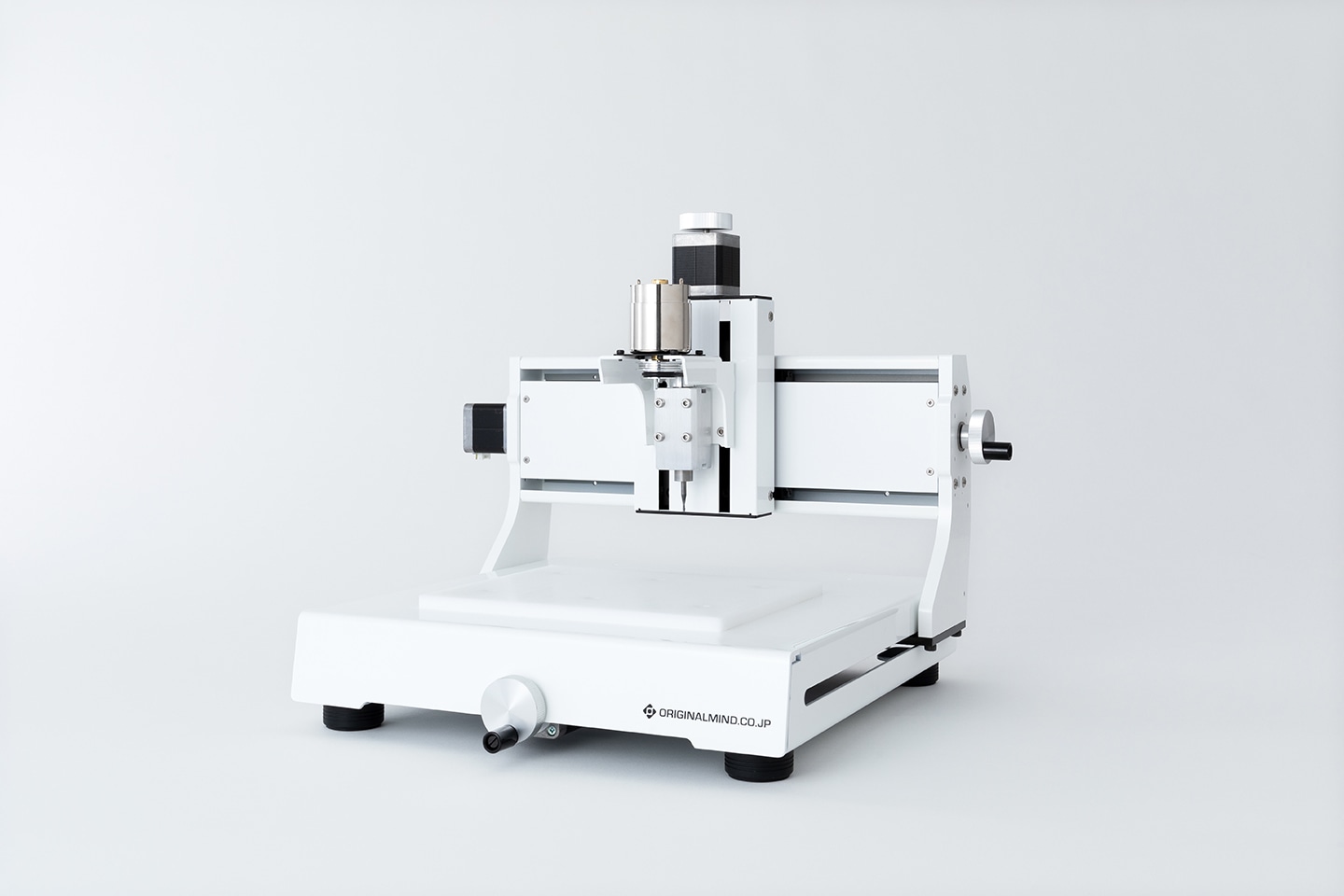

KitMill CL100 / 200 / 420

使いやすさが光るミニマルな汎用機。

「KitMill」シリーズにおいて、優れたコストパフォーマンスを発揮するミニマル仕様のモデル。小型機ながら広域の加工範囲をカバーする「CL100」と、さらに加工範囲を広げた「CL200」「CL420」の3機種を展開。全軸リニアガイドを搭載し、基板加工機としても利用できるなど、多様な機能をコンパクトに集約。軽やかな印象を放つ純白のデザインで、自宅からFabスペースまで、さまざまな創作スタイルに対応する。

開発ポイント

コンパクトな機体  広域の加工範囲を実現

「CL100」は、デスクトップサイズながら220 × 180mmと、広域の加工範囲を確保。
「CL200」「CL420」においても当社従来品の広い加工範囲を維持しながら、構成の見直しによってさらなる外形サイズのコンパクト化を達成した。

多様な創作スタイルに応える3サイズ展開

さまざまな創作スタイルに応えるべく、目的や用途に応じて3サイズをご用意。
「CL100」は、小型ながらも加工範囲は広域の220 × 180mm。
「CL200」は、「CL100」の奥行加工幅をほぼそのままに、横幅を拡大し加工範囲は350 × 200mm。
「CL420」は、「CL200」からさらに奥行を広げ、加工範囲は350 × 420mmにおよぶ。

■ 機種別加工範囲
CL100 : 220mm(W)× 180mm(D)
CL200 : 350mm(W)× 200mm(D)
CL420 : 350mm(W)× 420mm(D)

スピンドルモーターのカスタマイズが可能

「CL100」には12Wスピンドルモーターが標準搭載され、オプション品の30Wスピンドル化セットによるモーター換装も可能。
「CL200」「CL420」は、35Wスピンドルモーターを標準仕様として搭載。

基板加工にもハイクオリティに対応

基板加工アタッチメントの取り付けによって、基板加工機としても使用が可能。プレッシャーフットの装備により、生基板が反っていたり傾いている場合でも、高品質の基板を安定して制作できる。
また、独自開発の基板加工専用刃物「土佐昌典VC」「土佐昌典FT」を使用すれば、基板加工時の刃物交換が不要に。刃物1本で加工開始から終了まで、ノンストップの自動運転を実現することができる。

※ オプション品の基板加工アタッチメントのご購入が必要です。
※ 基板加工アタッチメントには基板加工専用CAMソフトORIMIN PCBが付属します。
※ 土佐昌典VC、土佐昌典FTは基板加工オプションに付属していないため、別途お買い求めください。

Engineer : Hiroki Akitsu
Editor : Keita Fukasawa
Photographer : Kota Sugawara


外形寸法

CL100

CL200/420

製品構成

加工機本体

コントローラー
(TRA150)

配線用ケーブル類

制御ソフトウェア
(USBCNC V4)

その他、ご用意いただくものについてはこちらをご覧ください。

仕様

KitMill CL100

KitMill CL200

KitMill CL420

テーブルサイズ

テーブルサイズ


KitMill CL100W:220mm
D180mm

KitMill CL200W:350mm
D200mm

KitMill CL420W:350mm
D420mm

取り付け可能な材料の高さ

取り付け可能な材料の高さ


標準:42mm
基板加工アタッチメント装着時:29mm
※基板加工アタッチメントは別売です

ストローク

ストローク


KitMill CL100X軸:227.4mm
Y軸:184.8mm
Z軸:80.4mm

KitMill CL200X軸:355.4mm
Y軸:204.8mm
Z軸:80.4mm

KitMill CL420X軸:355.4mm
Y軸:424.8mm
Z軸:80.4mm

加工可能な材料

加工可能な材料


  • 樹脂
  • FRP
  • 木材
  • アルミ合金全般
  • 真鍮

スピンドル


ツールチャック形式:
セットスクリュー式

ツールチャック形式:
セットスクリュー式

ツールチャック形式:
セットスクリュー式

ツールチャック形式 引きネジ型コレットチャック式スピンドル装着時:
コレットチャック式

ツールチャック形式 引きネジ型コレットチャック式スピンドル装着時:
コレットチャック式

ツールチャック形式 引きネジ型コレットチャック式スピンドル装着時:
コレットチャック式

対応シャンク径:
Φ3、Φ3.175、Φ4、Φ6
(ご購入時に選択いただけます)

対応シャンク径:
Φ3、Φ3.175、Φ4、Φ6
(ご購入時に選択いただけます)

対応シャンク径:
Φ3、Φ3.175、Φ4、Φ6
(ご購入時に選択いただけます)

定格回転数:
4800r/min

2段プーリー装着時:
4800、7000r/minの2段階
※2段プーリーは別売です

定格回転数:
5600r/min

3段プーリー装着時:
3400、5600、10000r/min
の3段階

※3段プーリーは別売です

定格回転数:
5600r/min

3段プーリー装着時:
3400、5600、10000r/min
の3段階

※3段プーリーは別売です

モーター定格出力:
12W

30Wスピンドル化セット装着時:
30W

モーター定格出力:
35W

モーター定格出力:
35W

スピンドル


KitMill CL100

ツールチャック形式:
セットスクリュー式

KitMill CL200 / 420

ツールチャック形式:
セットスクリュー式

ツールチャック形式 引きネジ型コレットチャック式スピンドル装着時:
コレットチャック式

ツールチャック形式 引きネジ型コレットチャック式スピンドル装着時:
コレットチャック式

対応シャンク径:
Φ3、Φ3.175、Φ4、Φ6
(ご購入時に選択いただけます)

対応シャンク径:
Φ3、Φ3.175、Φ4、Φ6
(ご購入時に選択いただけます)

定格回転数:
4800r/min

2段プーリー装着時:
4800、7000r/minの2段階
※2段プーリーは別売です

定格回転数:
5600r/min

3段プーリー装着時:
3400、5600、10000r/min
の3段階

※3段プーリーは別売です

モーター定格出力:
12W

30Wスピンドル化セット装着時:
30W

モーター定格出力:
35W

送り機構


案内形式:
リニアガイド

案内形式:
リニアガイド

案内形式:
リニアガイド

送り形式:
メートルねじ

送り形式:
台形ねじ

送り形式:
台形ねじ

最大送り速度:
15.0mm/s(F900)

最大送り速度:
16.7mm/s(F1000)

最大送り速度:
16.7mm/s(F1000)

最大送り速度 ボールスクリュー化セット装着時:
〈XY軸のみ〉35mm/s(F2100)
※ボールスクリュー化セットは別売です

最大送り速度 ボールスクリュー化セット装着時:
〈XY軸のみ〉35mm/s(F2100)
※ボールスクリュー化セットは別売です

最大送り速度 ボールスクリュー化セット装着時:
〈XY軸のみ〉35mm/s(F2100)
※ボールスクリュー化セットは別売です

ステッピングモーター:
42mm角ステッピングモーター

ステッピングモーター:
56mm角ステッピングモーター

ステッピングモーター:
56mm角ステッピングモーター

分解能:
0.78μm

分解能 ボールスクリュー装着時:
1.25μm(XY軸のみ)
※ボールスクリュー化セットは別売です

分解能:
1.25μm

分解能 ボールスクリュー装着時:
1.25μm(XY軸のみ)
※ボールスクリュー化セットは別売です

分解能:
1.25μm

分解能 ボールスクリュー装着時:
1.25μm(XY軸のみ)
※ボールスクリュー化セットは別売です

送り機構


KitMill CL100

案内形式:
リニアガイド

KitMill CL200 / 420

案内形式:
リニアガイド

送り形式:
メートルねじ

送り形式:
台形ねじ

最大送り速度 ボールスクリュー化セット装着時:
〈XY軸のみ〉35mm/s(F2100)
※ボールスクリュー化セットは別売です

最大送り速度 ボールスクリュー化セット装着時:
〈XY軸のみ〉35mm/s(F2100)
※ボールスクリュー化セットは別売です

最大送り速度:
15.0mm/s(F900)

最大送り速度:
16.7mm/s(F1000)

ステッピングモーター:
42mm角ステッピングモーター

ステッピングモーター:
56mm角ステッピングモーター

分解能:
0.78μm

分解能 ボールスクリュー装着時:
1.25μm(XY軸のみ)
※ボールスクリュー化セットは別売です

分解能:
1.25μm

分解能 ボールスクリュー装着時:
1.25μm(XY軸のみ)
※ボールスクリュー化セットは別売です

電装部

電装部


コントローラー:TRA150

電源:AC100V50/60Hz

消費電力:120W

対応CAM

対応CAM


Cut2D / VCarve / Cut3D / MeshCAM / Fusion360 / PhotoVCarve

記載されていないCAMについては、こちらからご確認いただけます。

外形寸法

外形寸法


KitMill CL100W:458.5mm
H:354.6mm
D:394.6mm

KitMill CL200W:596.1mm
H:356mm
D:445mm

KitMill CL420W:596.1mm
H:356mm
D:655mm

重量

重量


KitMill CL10018.0kg

KitMill CL20024.8kg

KitMill CL42029.8kg


注意事項

  • ページトップの製品写真には、オプション品のアルミハンドル3個セットが取り付けられています。
    オプション品は標準では付属しておりませんので、必要な場合は別途ご購入ください。
  • 改良のため、製品の仕様や外観は予告なく変更される場合があります。

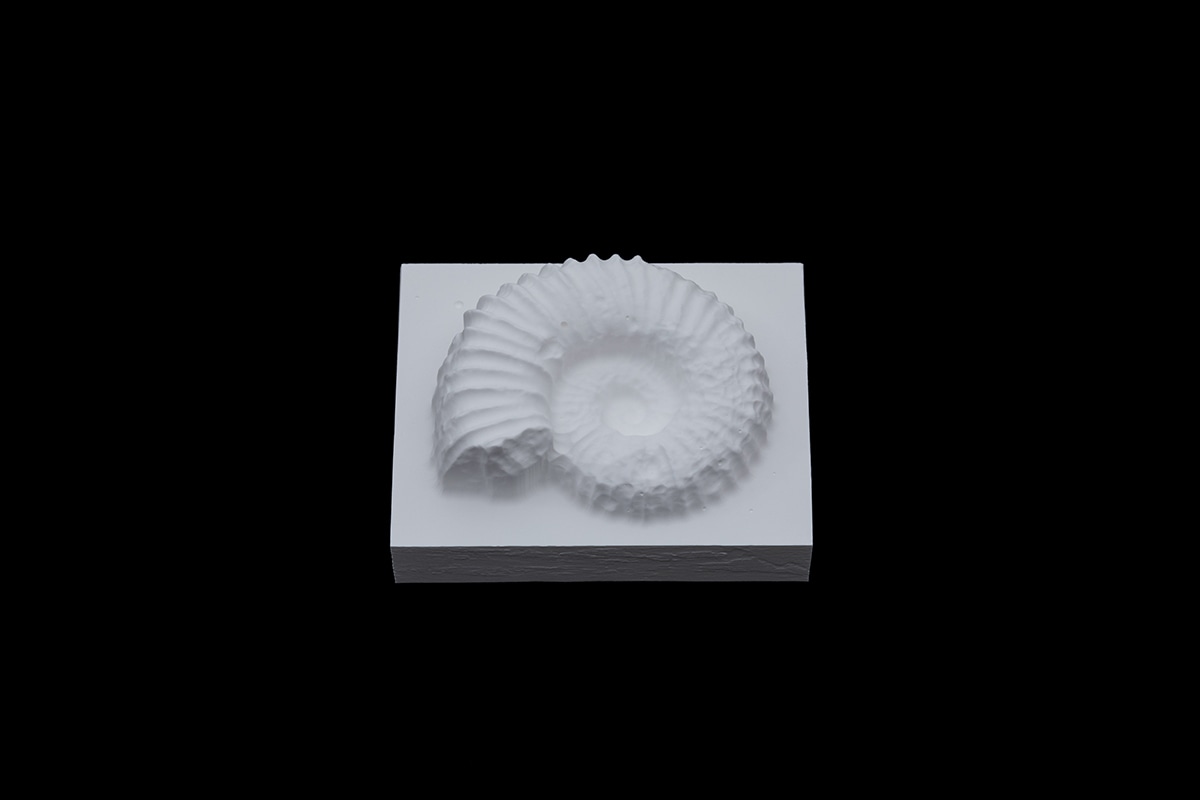

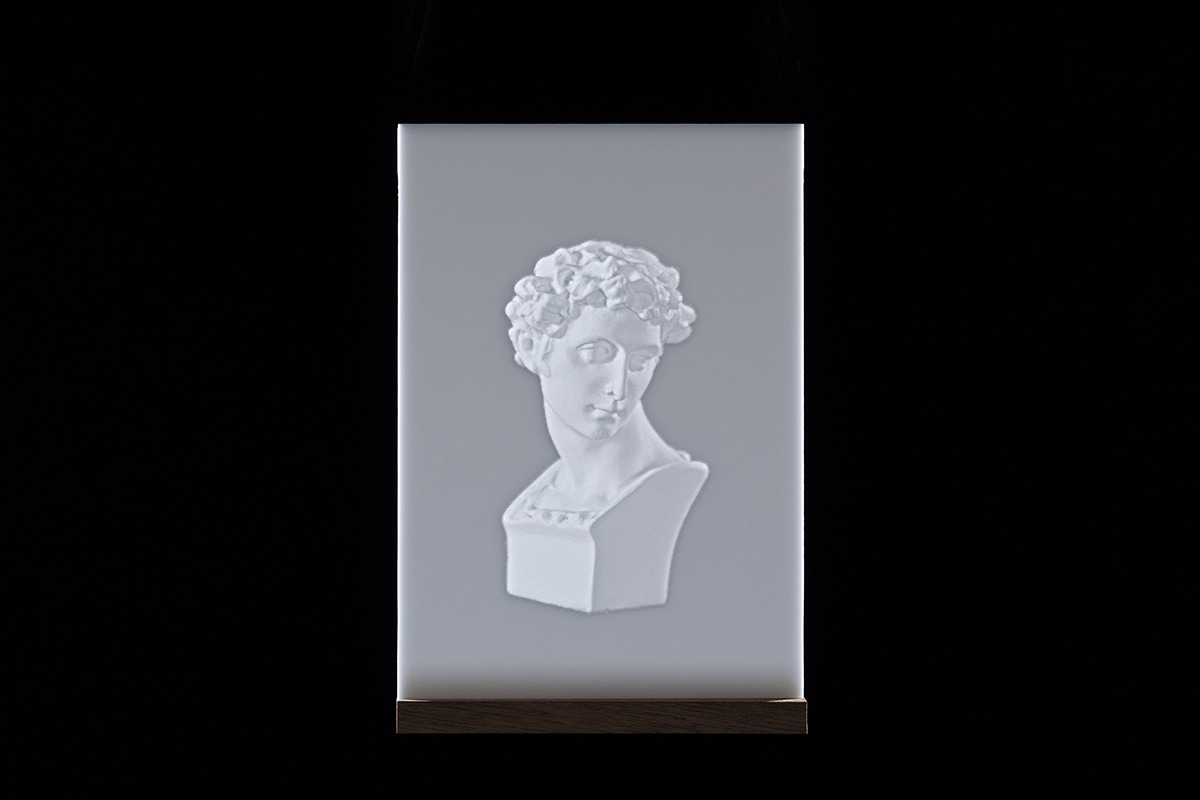

加工サンプル

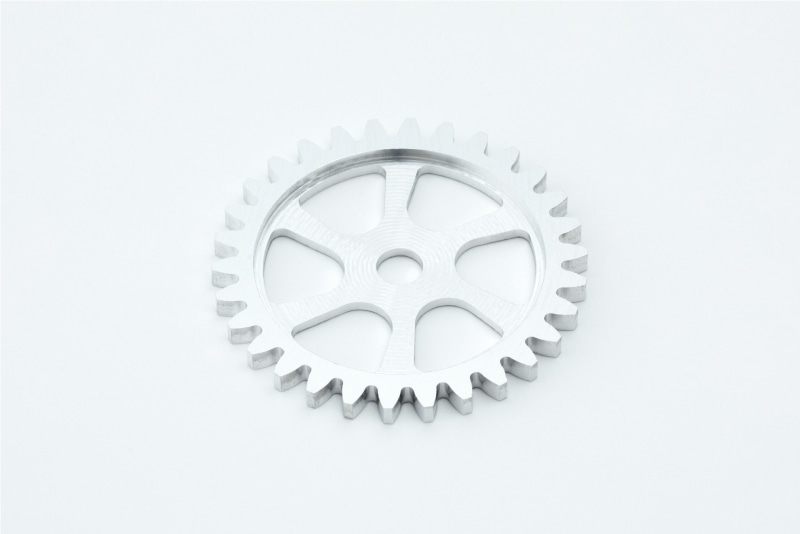

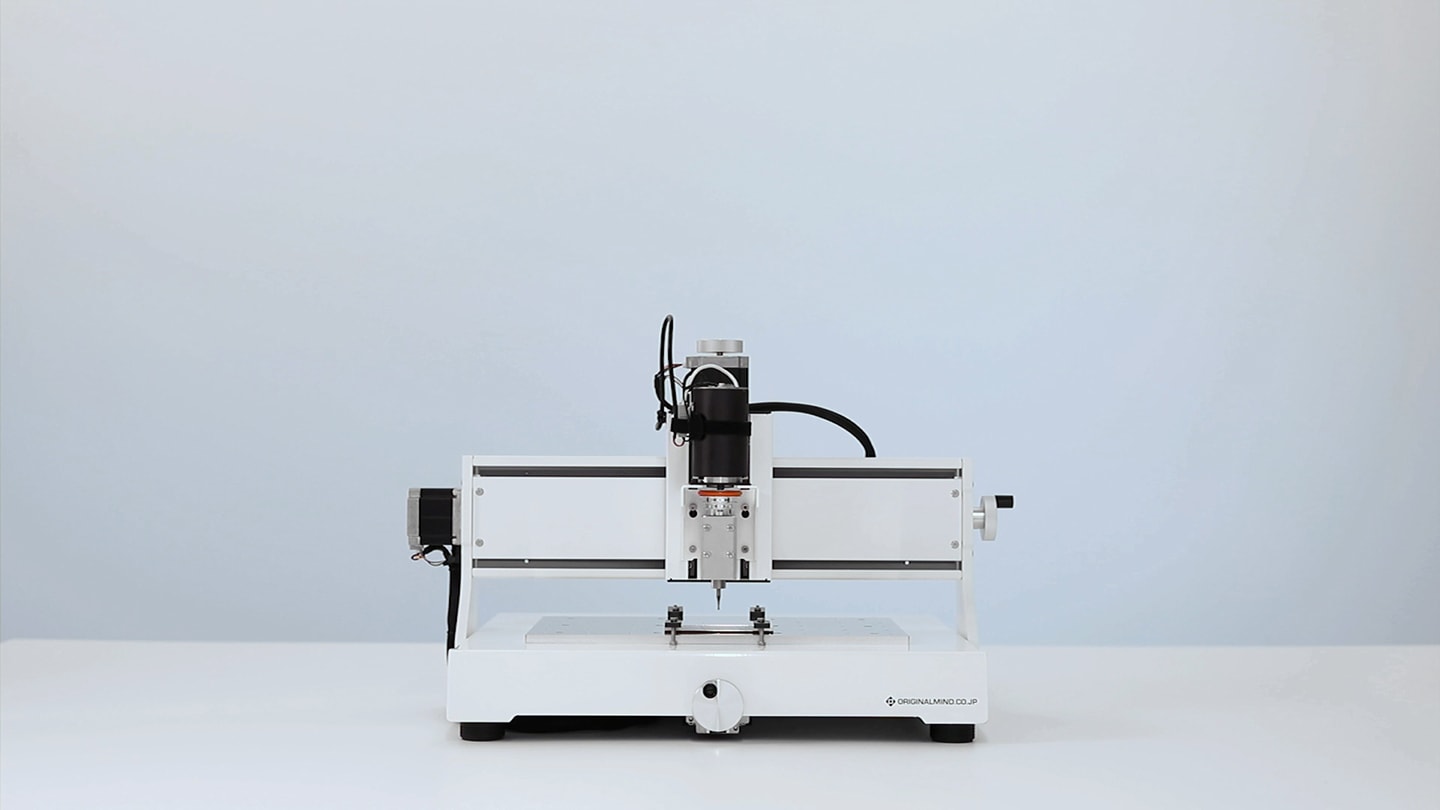

▲ A7075(アルミ)t5 × 100 × 100mm加工の様子

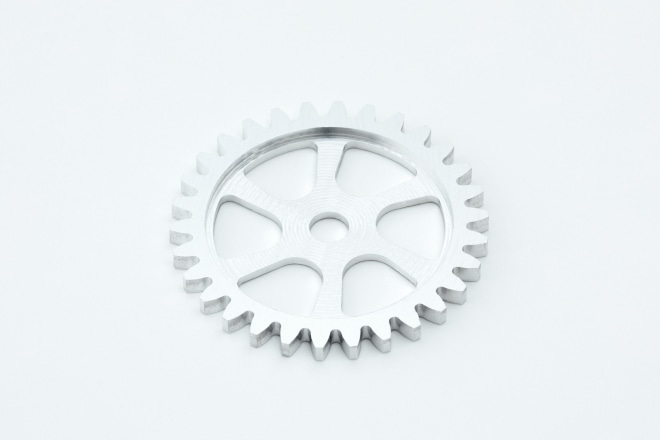

加工条件

材質 A7075(アルミ)
t5 × 100 × 100mm
CAD 図脳RAPID
CAM Cut2D
ツール OM-SE2SM-2-6
■ ポケット加工
切込み 0.2mm
送り速度 300mm/min
■ 切り抜き加工
切込み 0.2mm
送り速度 300mm/min
加工時間 約200分
■ 備考
加工機 CL200
3段プーリー使用
スピンドル回転数 10,000rpm
アルミ製加工テーブル使用

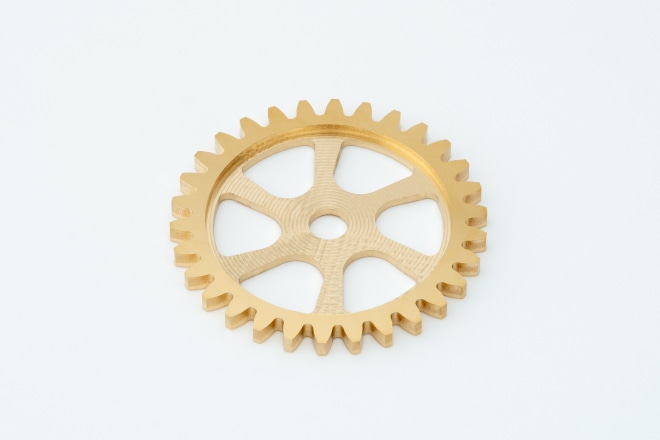

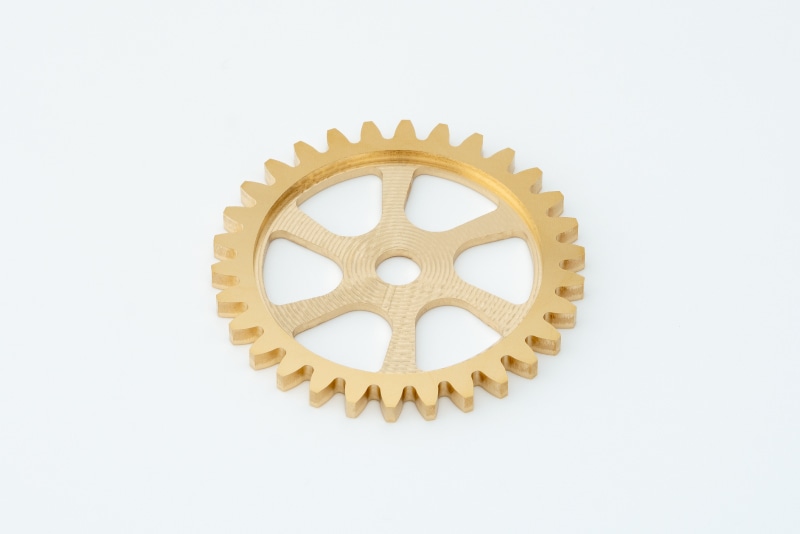

加工条件

材質 C3604(快削真鍮)
t5 × 100 × 100mm
CAD 図脳RAPID
CAM Cut2D
ツール OM-SE2SM-2-6
■ ポケット加工
切込み 0.2mm
送り速度 300mm/min
■ 切り抜き加工
切込み 0.2mm
送り速度 300mm/min
加工時間 約200分
■ 備考
加工機 CL200
3段プーリー使用
スピンドル回転数 10,000rpm
アルミ製加工テーブル使用

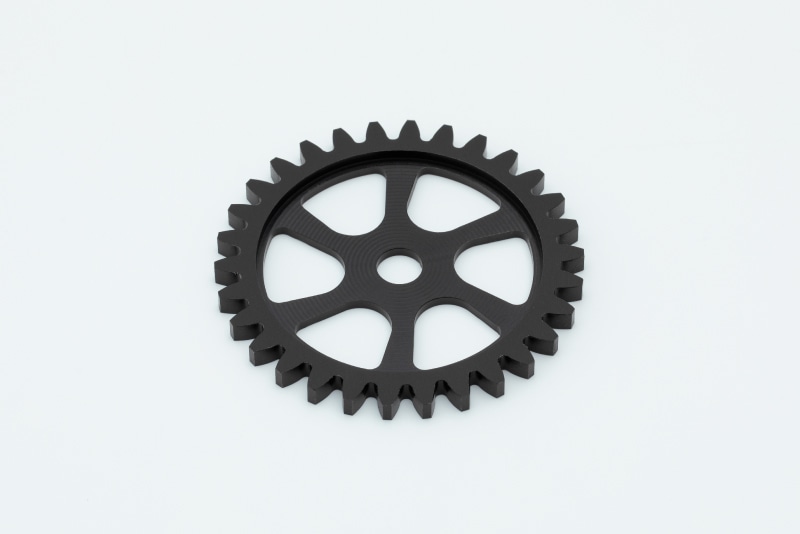

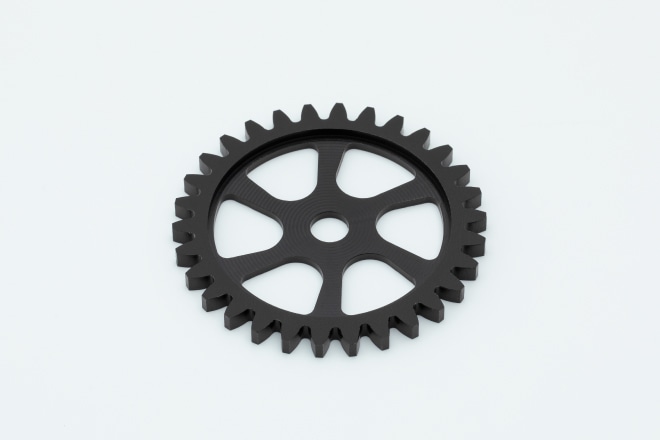

加工条件

材質 POM(樹脂)
t5 × 100 × 100
CAD 図脳RAPID
CAM Cut2D
ツール OM-SE2SM-2-6
■ ポケット加工
切込み 0.5mm
送り速度 300mm/min
■ 切り抜き加工
切込み 0.5mm
送り速度 300mm/min
加工時間 約80分
■ 備考
加工機 CL200
3段プーリー使用
スピンドル回転数 10,000rpm
アルミ製加工テーブル使用

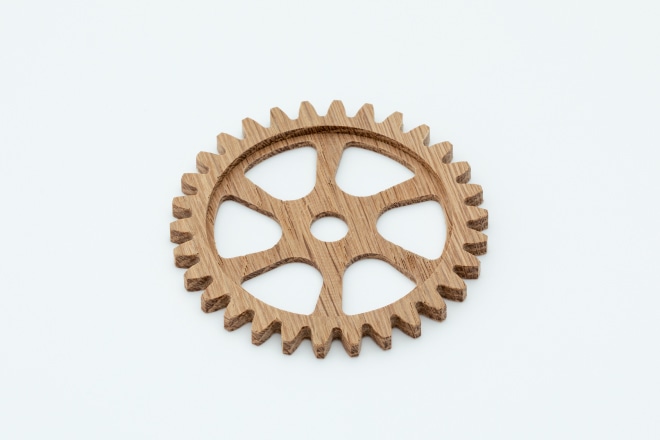

加工条件

材質 ホワイトオーク(木材)
t5 × 100 × 100
CAD 図脳RAPID
CAM Cut2D
ツール OM-SE2SM-2-6
■ ポケット加工
切込み 1.0mm
送り速度 300mm/min
■ 切り抜き加工
切込み 1.0mm
送り速度 300mm/min
加工時間 約45分
■ 備考
加工機 CL200
3段プーリー使用
スピンドル回転数 10,000rpm
アルミ製加工テーブル使用

加工条件

材質 A7075(アルミ)
t5 × 100 × 100mm
CAD 図脳RAPID
CAM Cut2D
ツール OM-SE2SM-2-6
■ ポケット加工
切込み 0.2mm
送り速度 300mm/min
■ 切り抜き加工
切込み 0.2mm
送り速度 300mm/min
加工時間 約200分
■ 備考
加工機 CL200
3段プーリー使用
スピンドル回転数 10,000rpm
アルミ製加工テーブル使用

加工条件

材質 C3604(快削真鍮)
t5 × 100 × 100mm
CAD 図脳RAPID
CAM Cut2D
ツール OM-SE2SM-2-6
■ ポケット加工
切込み 0.2mm
送り速度 300mm/min
■ 切り抜き加工
切込み 0.2mm
送り速度 300mm/min
加工時間 約200分
■ 備考
加工機 CL200
3段プーリー使用
スピンドル回転数 10,000rpm
アルミ製加工テーブル使用

加工条件

材質 POM(樹脂)
t5 × 100 × 100
CAD 図脳RAPID
CAM Cut2D
ツール OM-SE2SM-2-6
■ ポケット加工
切込み 0.5mm
送り速度 300mm/min
■ 切り抜き加工
切込み 0.5mm
送り速度 300mm/min
加工時間 約80分
■ 備考
加工機 CL200
3段プーリー使用
スピンドル回転数 10,000rpm
アルミ製加工テーブル使用

加工条件

材質 ホワイトオーク(木材)
t5 × 100 × 100
CAD 図脳RAPID
CAM Cut2D
ツール OM-SE2SM-2-6
■ ポケット加工
切込み 1.0mm
送り速度 300mm/min
■ 切り抜き加工
切込み 1.0mm
送り速度 300mm/min
加工時間 約45分
■ 備考
加工機 CL200
3段プーリー使用
スピンドル回転数 10,000rpm
アルミ製加工テーブル使用

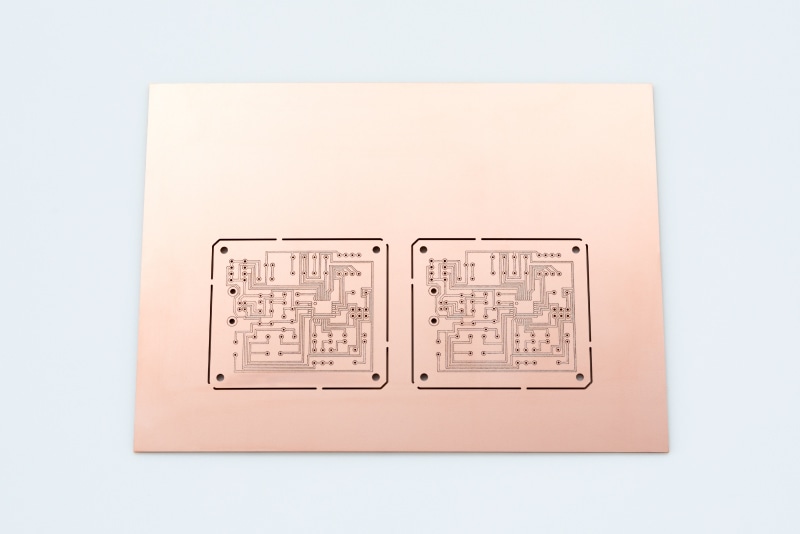

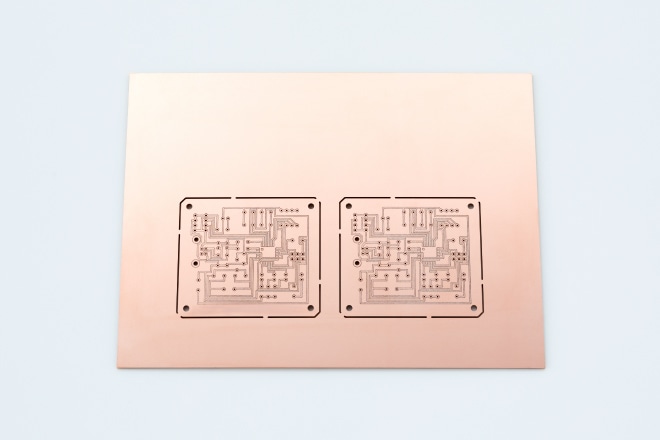

▲ 基板加工の様子

加工条件

材質 片面生基板(ベークライト)
t1.6 × 200 × 300
CAD K2CAD
(お客さま提供データ)
CAM ORIMIN PCB
ツール 土佐昌典VC
送り速度 420mm/min
■ 基板の仕様
最小パターン幅 0.3mm
最小パターン間隔 0.25mm
最小穴径 Φ0.8mm
基板サイズ 65.5mm × 58mm
■ 切り抜き加工
切込み 1.0mm
送り速度 300mm/min
加工時間 50分(25分 × 2枚)
■ 備考
加工機 CL100
基板加工アタッチメント使用
2段プーリー使用
スピンドル回転数 7,000rpm
アルミ製加工テーブル使用

加工条件

材質 片面生基板(ベークライト)
t1.6 × 200 × 300
CAD K2CAD
(お客さま提供データ)
CAM ORIMIN PCB
ツール 土佐昌典VC
送り速度 420mm/min
■ 基板の仕様
最小パターン幅 0.3mm
最小パターン間隔 0.25mm
最小穴径 Φ0.8mm
基板サイズ 65.5mm × 58mm
■ 切り抜き加工
切込み 1.0mm
送り速度 300mm/min
加工時間 50分(25分 × 2枚)
■ 備考
加工機 CL100
基板加工アタッチメント使用
2段プーリー使用
スピンドル回転数 7,000rpm
アルミ製加工テーブル使用

本製品の動作に必要なもの


USBポート搭載パソコン

付属のコントローラー(TRA150)との接続のため、USBポート搭載のパソコンが必要です。動作環境については、こちらをご覧ください。


CADソフトウェア

CADは当社で取り扱っておりませんので、用途に合わせたものを別途ご用意ください。
2DCAMを使用される場合はDXFファイルが出力できるものを、3DCAMを使用される場合はSTLファイルが出力できるものをご利用ください。


CAMソフトウェア

キットに含まれておりませんので、用途に合わせたものを別途ご用意ください。(商品ページへ
(参考)各ソフトウェアの比較


エンドミル

キットに含まれていませんので、用途に合わせたものを別途ご購入ください。
その際、「KitMill」の対応シャンク径と、エンドミルのシャンク径が同じであることをご確認ください。
(参考)初めて購入される方へのおすすめ


※ NCプログラムをテキストエディタなどで作成すれば、CAD/CAMがなくても動かすことはできます。しかし、部品を加工するためのNCプログラムは数千行、ものによっては数万行におよぶため、部品を製作される場合はCAD/CAMは必須だとお考えください。

キットの組み立てに必要な工具類


六角レンチ

2面幅1.5~5mmのものが必要です。(商品ページへ


T型六角レンチ

2面幅2.5~3mmのものが必要です。(商品ページへ


スパナ

2面幅7mmのものが必要です。


+ドライバ

No.00とNo.2のものが必要です。


-ドライバ

幅2mmと5mmのものが必要です。


半田ごて・半田

配線作業の際に必要になります。


ニッパー

配線作業の際、ケーブルの切断や被覆を取るために使います。


スケール、巻き尺

配線で長さを整える際に3m程度のものが必要です。


はさみ

配線をまとめる編組ケーブルを切るのに必要です。


基板加工のために必要なもの


基板加工アタッチメント 【必須】

基板加工を行うためのアタッチメントです。プレッシャーフットにより質の高い基板を安定して加工できるようになります。基板加工専用CAMソフトORIMIN PCBが付属します。


基板加工カッター
土佐昌典VC、土佐昌典FT 【必須】

当社製の基板加工用の刃物です。お客様の用途に合う、どちらか1種類の刃物をご購入ください。
土佐昌典VCは先端がV字形状になっており、切り込む深さを調整することで0.15~0.3mm幅の溝を切削できます。細い溝を切削する場合にお使いください。
土佐昌典FTは切り込む深さが変わっても0.5mm幅の溝を切削できます。深さを調整する必要がないため、再現性が高いです。
こちらで販売しています。


セットスクリュー式スピンドルΦ3.175 【必須】

当社製の基板加工カッターがシャンク径Φ3.175のため、こちらのシャンク径をご使用いただく必要があります。


引きネジ型コレットチャックスピンドル 【おすすめ】

基板加工カッター(シャンク径Φ3.175)以外のエンドミルを使用する際に、スピンドルを外すことなくコレットの交換のみで簡単に行えます。
Φ3、Φ3.175、Φ4、Φ6コレットチャックが付属します。


2段プーリー、3段プーリー 【おすすめ】

小径の刃物を使用される場合はスピンドル回転数が高い方が望ましいです。加工サンプルと同じ条件で加工する場合は本オプション品をご使用ください。


アルミ製加工テーブル 【おすすめ】

両面テープでの固定が不十分だとプレッシャーフットにより基板が若干動いてしまう場合があります。アルミ製加工テーブルであればクランプを使用できるため、確実に固定することができます。


ボールスクリュー化セット 【おすすめ】

バックラッシの調整が不要になるため、組立・調整が楽になります。精度も向上します。


あると便利なもの


スクレーパー

両面テープで固定した材料をはがすために使います。


両面テープ

材料の固定に使います。貼って簡単にはがせるタイプのものをおすすめします。
