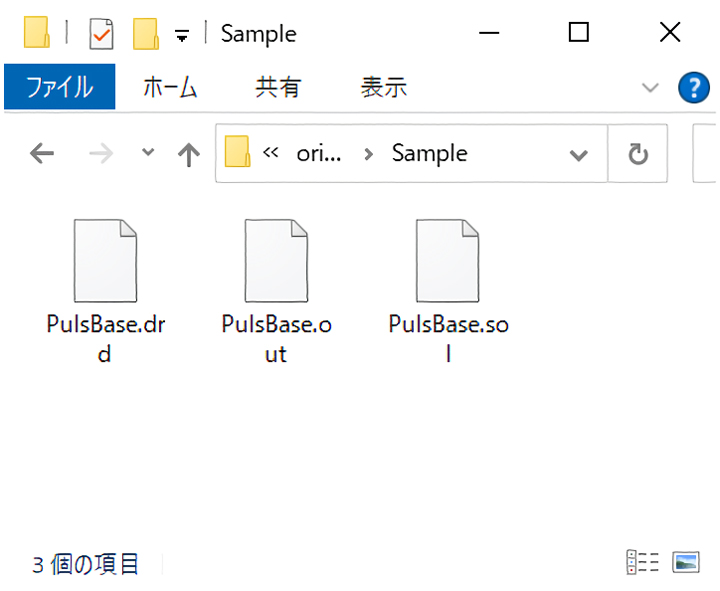

ガーバーデータには、「ORIMIN PCB」に付属するサンプルファイルを使用します。サンプルファイルは、「ORIMIN PCB」のインストールフォルダ内にある「Sample」フォルダに格納されています。

「ORIMIN PCB」は、加工機本体を購入後に閲覧可能な オンラインマニュアル からダウンロードできます。また、CAD ごとのガーバーデータ出力設定についても、オンラインマニュアル内で詳しく解説しております。また、「ORIMIN PCB」が対応している形状については下記ページをご参照ください。

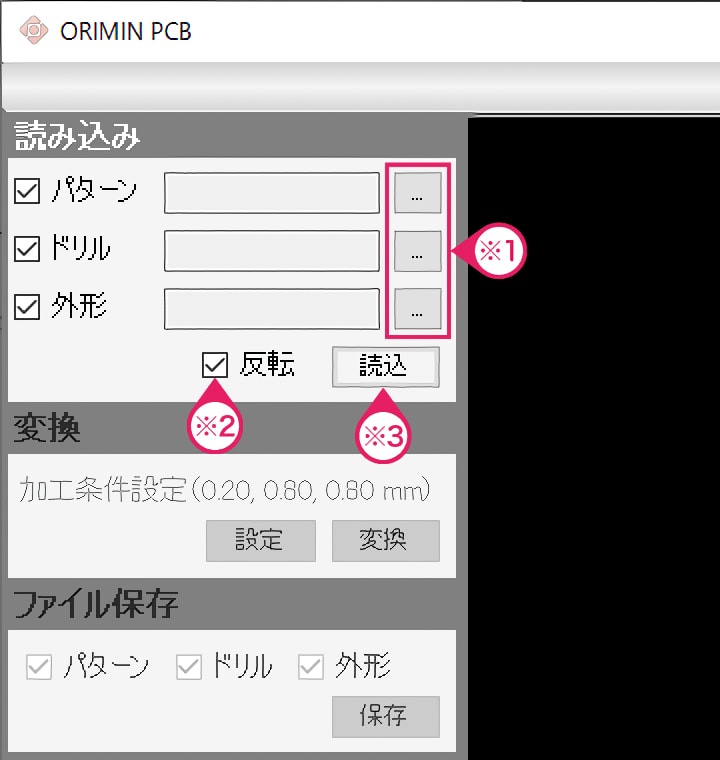

2-1｜「ORIMIN PCB」を起動させ、先ほど確認したガーバーデータを読み込ませます。赤枠で囲っているボタン（※1）で各データを指定できます。

以下のように対応させて読み込ませてください。
パターンデータ（ハンダ面）：PulsBase.sol
ドリルデータ：PulsBase.drd
外形データ：PulsBase.out

今回はハンダ面を加工するため、反転チェックボックス（※2）にチェックを入れておきます。読込ボタン（※3）をクリックすると指定したデータが読み込まれます。

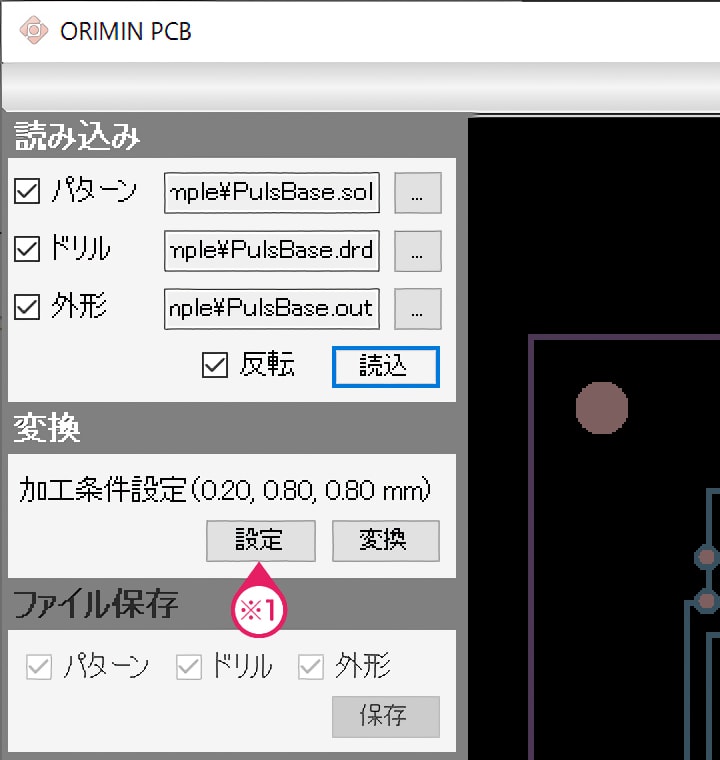

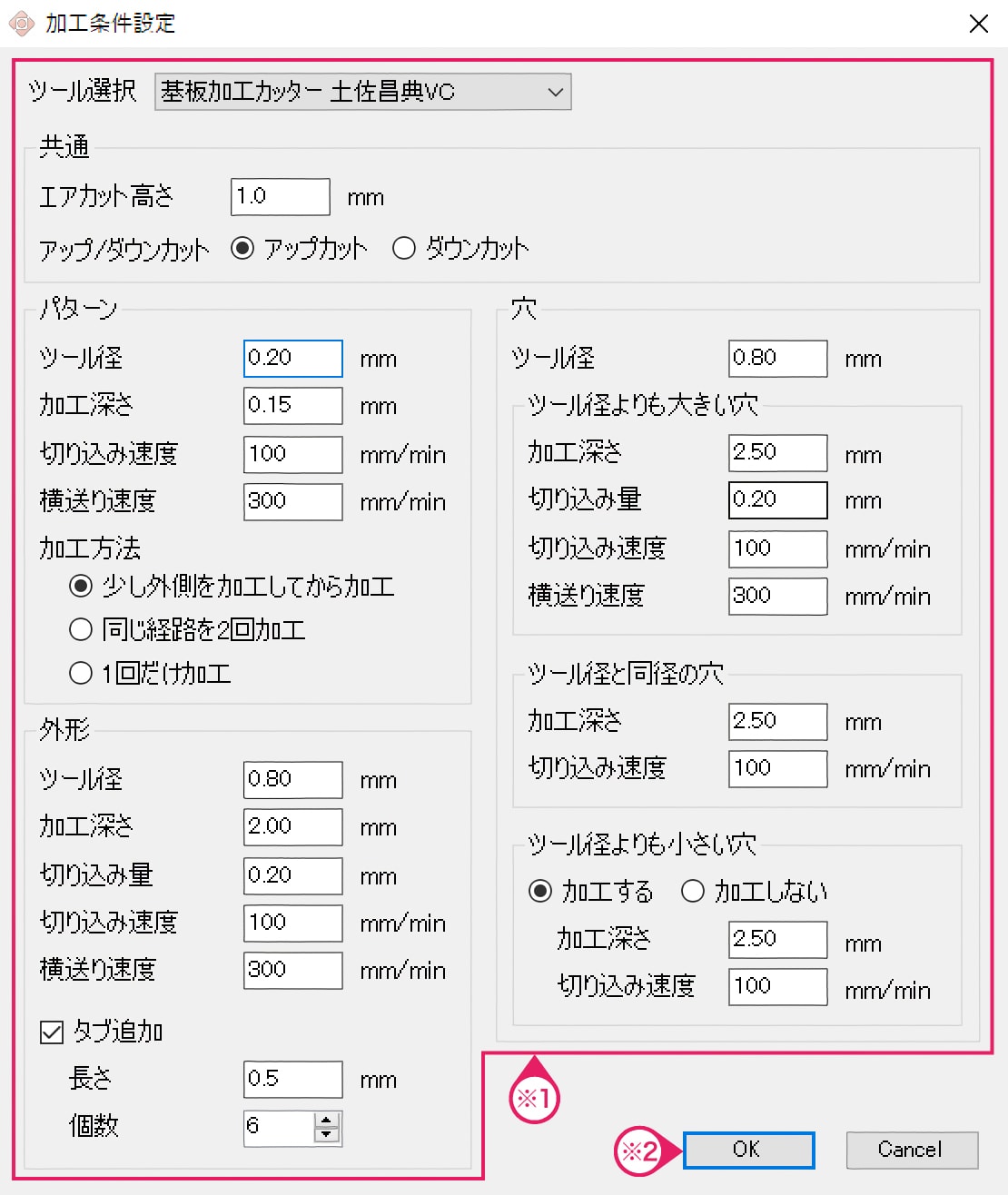

2-2｜設定ボタン（※1）をクリックすると、加工条件設定画面が表示されます。

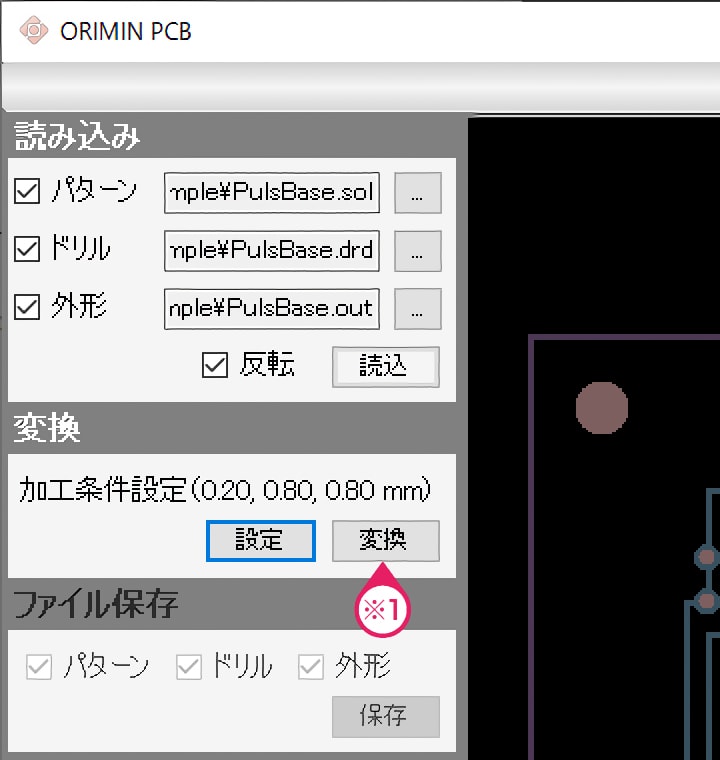

2-4｜変換ボタン（※1）をクリックします。

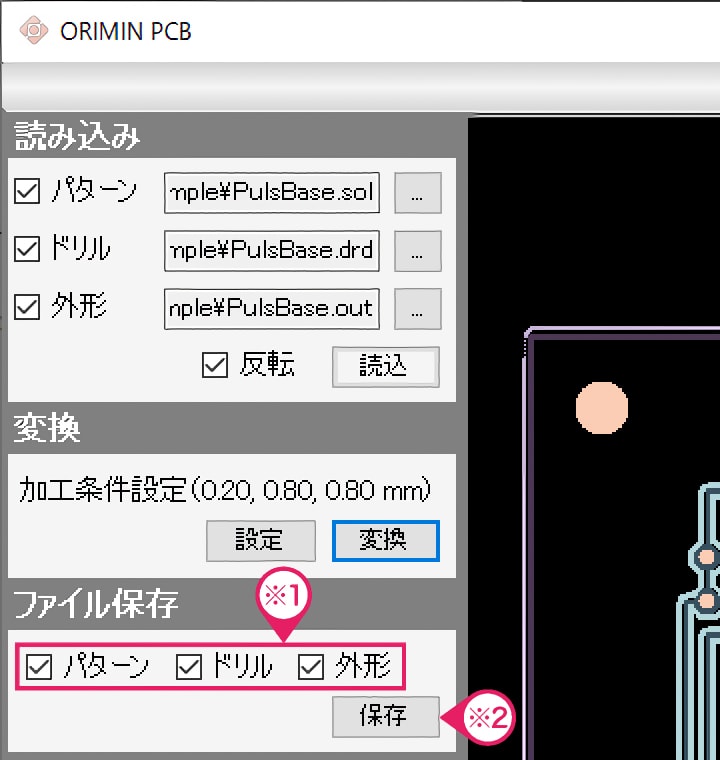

2-5｜赤枠で囲っているチェックボックス（※1）で保存するデータを選択できます。今回はすべてにチェックを入れておきます。保存ボタン（※2）をクリックすると NCプログラムを保存できます。

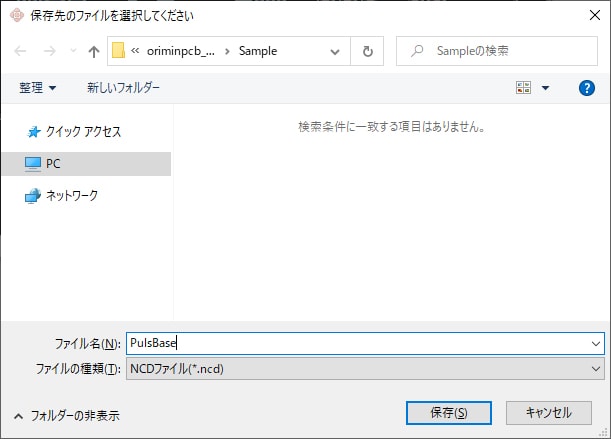

2-6｜「保存」ダイアログボックスが表示されるので、適当なフォルダに保存しておきます。

標準加工テーブルの場合

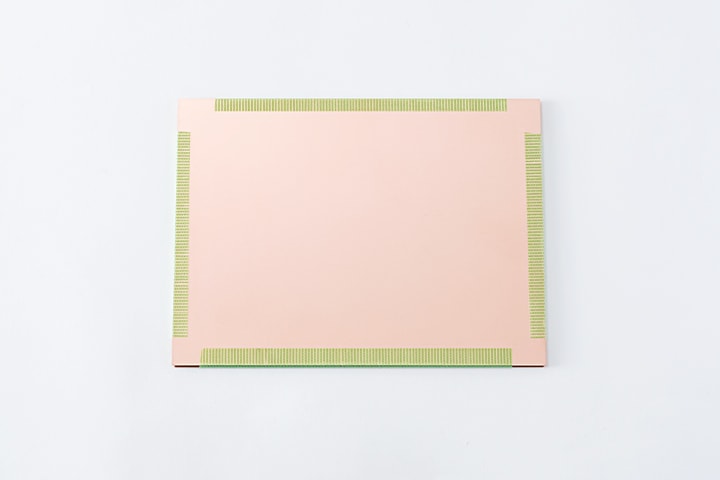

生基板と捨て板を養生テープで固定します。固定する際は、間に隙間が生じないようにしてください。隙間をなくすことで、生基板裏面のバリが発生しにくくなります。

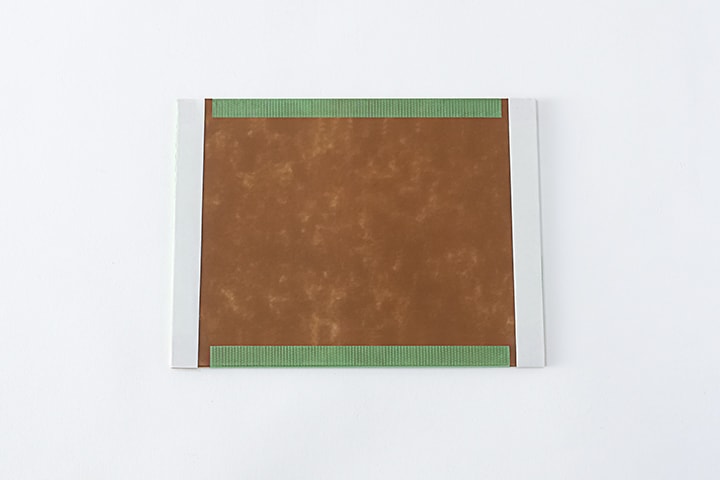

捨て板に両面テープを貼り付けます。

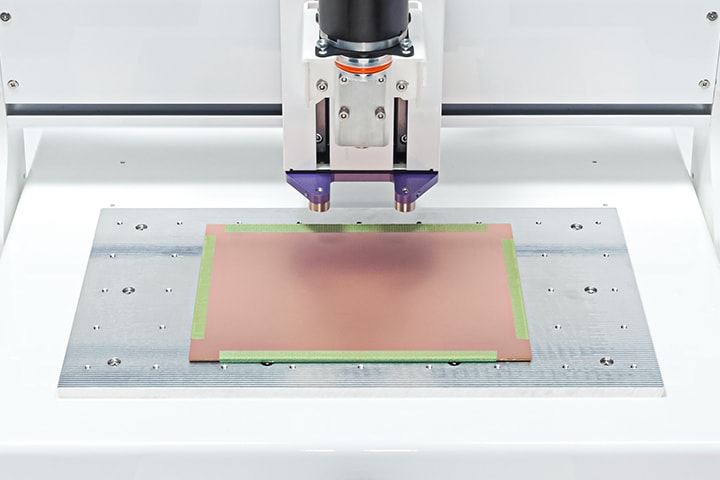

加工テーブルに貼り付けて固定します。

アルミ製加工テーブルの場合

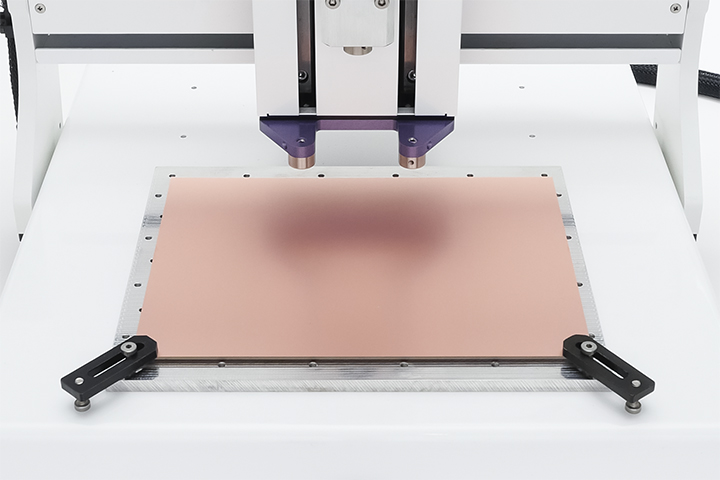

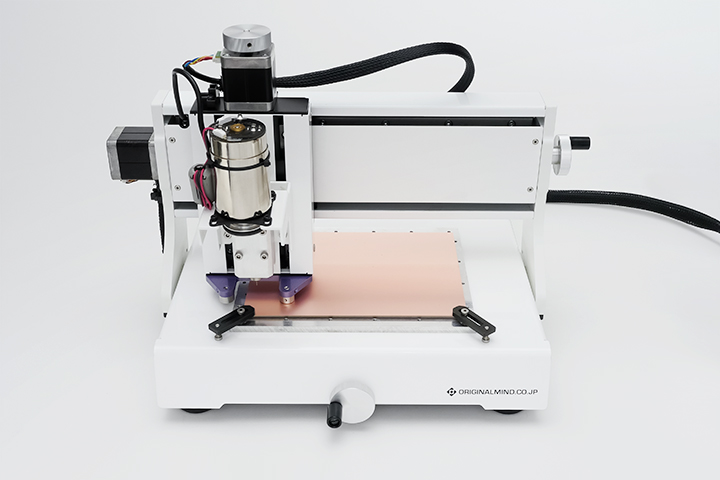

生基板と捨板をクランプで固定します。クランプの固定位置が基板加工アタッチメントと干渉しないように注意してください。本記事では前面の 2 箇所をクランプで固定します。

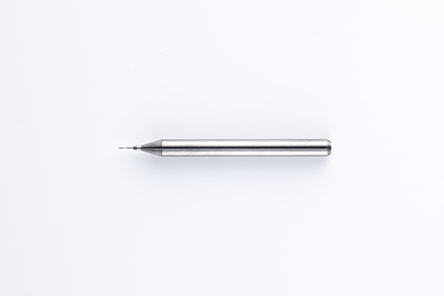

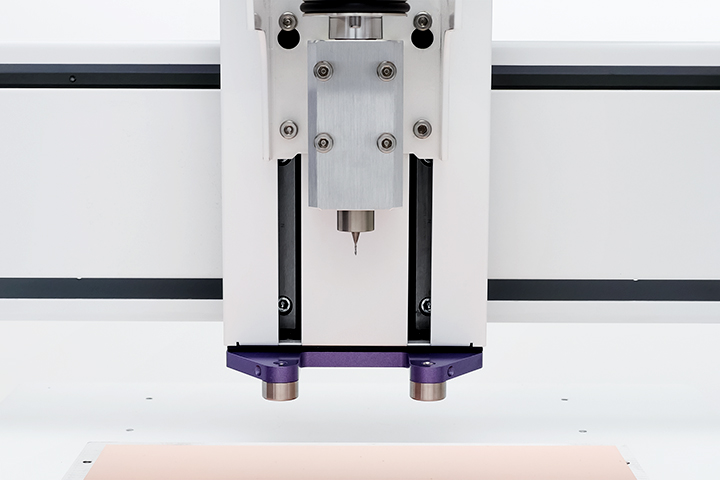

スピンドルに基板加工カッターを深めに差し込んで固定します。差し込む際、刃先をプレッシャーフットに当てないように注意してください。

5-1｜EdingCNC V4 を起動し、JOG（キーボードの矢印キー）を使って、材料の左下辺りに X・Y・Z 軸を移動させます。

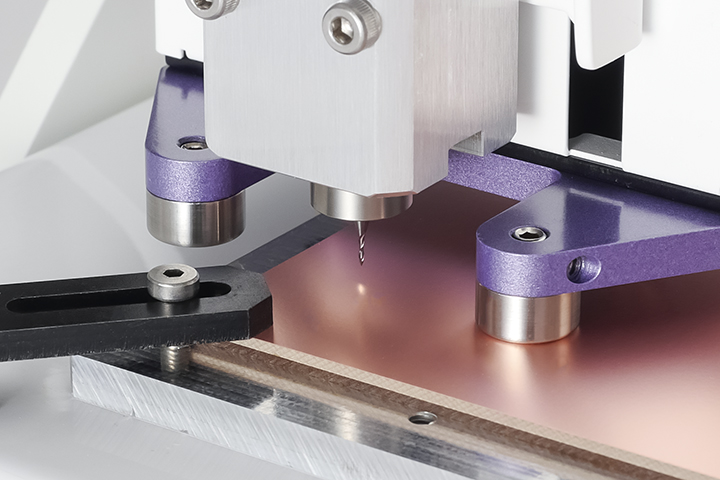

5-2｜プレッシャーフットを生基板に接触させた状態でスピンドルを下げ、刃先と生基板の距離が 5～10mm 程度になるまで近づけます。このとき、刃先を材料に当てないように注意してください。

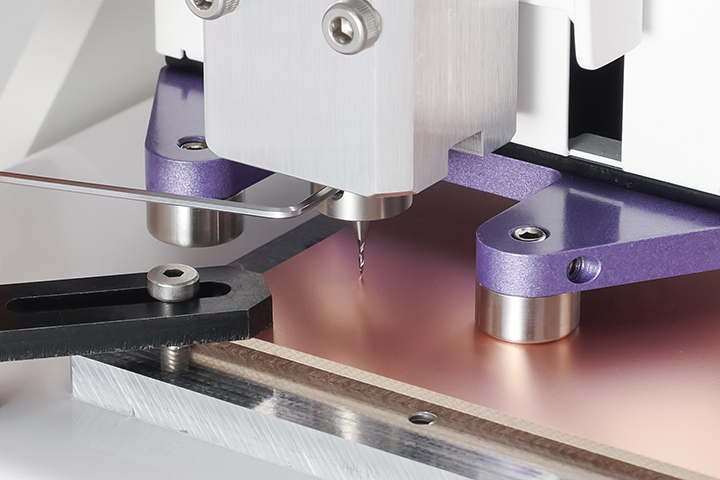

5-3｜基板加工カッターを固定しているセットスクリューをゆるめ、刃先を生基板にそっと当てます。生基板に当たっている状態で基板加工カッターを固定します。

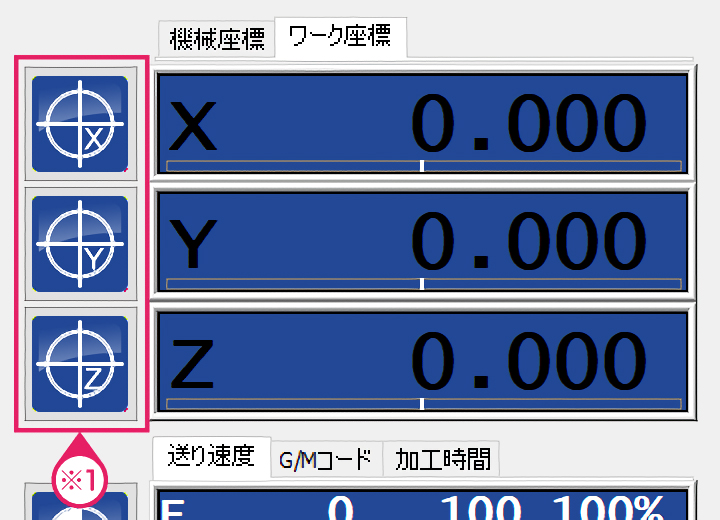

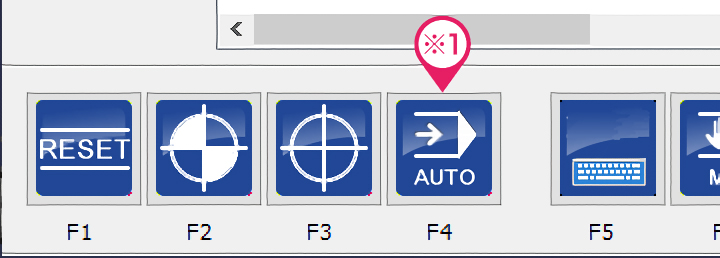

6-1｜AUTO ボタン（※1）をクリックし、NCプログラム実行メニューを開きます。

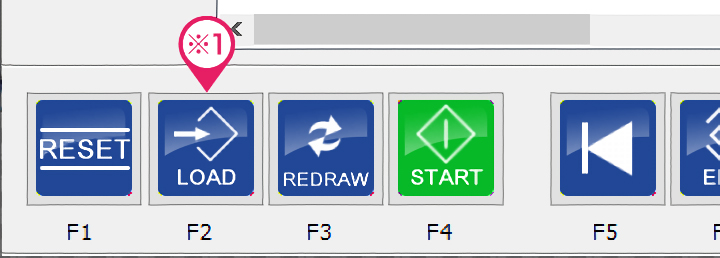

6-2｜LOAD ボタン（※1）をクリックすると、「開く」ダイアログボックスが表示されます。

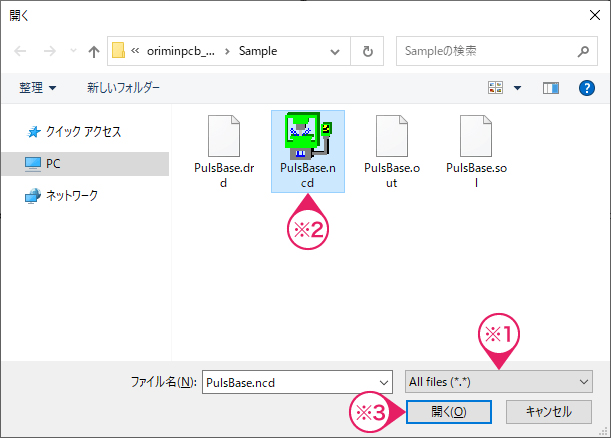

6-3｜ファイルの種類に「All files (*.*)」（※1）を選択します。先程「ORIMIN PCB」で作成した NCプログラム（※2）を選択し、開くボタン（※3）をクリックします。

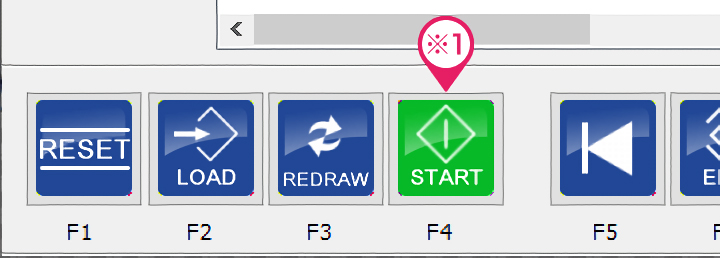

7-1｜実行/一時停止ボタン（※1）をクリックすることで切削が開始されます。もし予想外の挙動をした場合には、再度実行/一時停止ボタンか、キーボードの「Esc」、「TRA」本体の電源スイッチのいずれかを押し、緊急停止させてください。

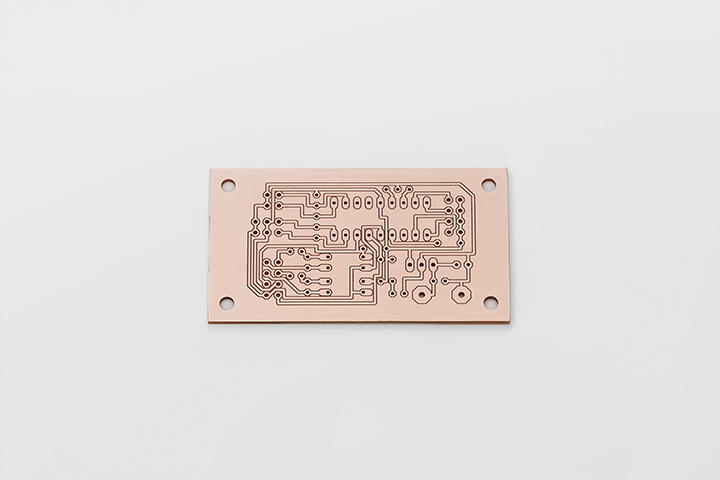

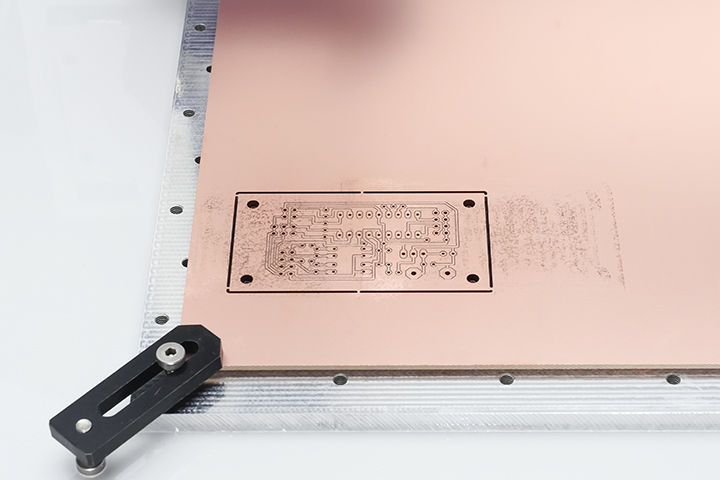

7-2｜タブを切り離し、バリ取りを行います。ブラシ等で溝内のゴミを取り、水で流しながら スポンジ研磨材（ファイン） でバリ取りすると、きれいに仕上がります。 裏面についても、バリが出ているようでしたら同様にバリ取りを行います。
