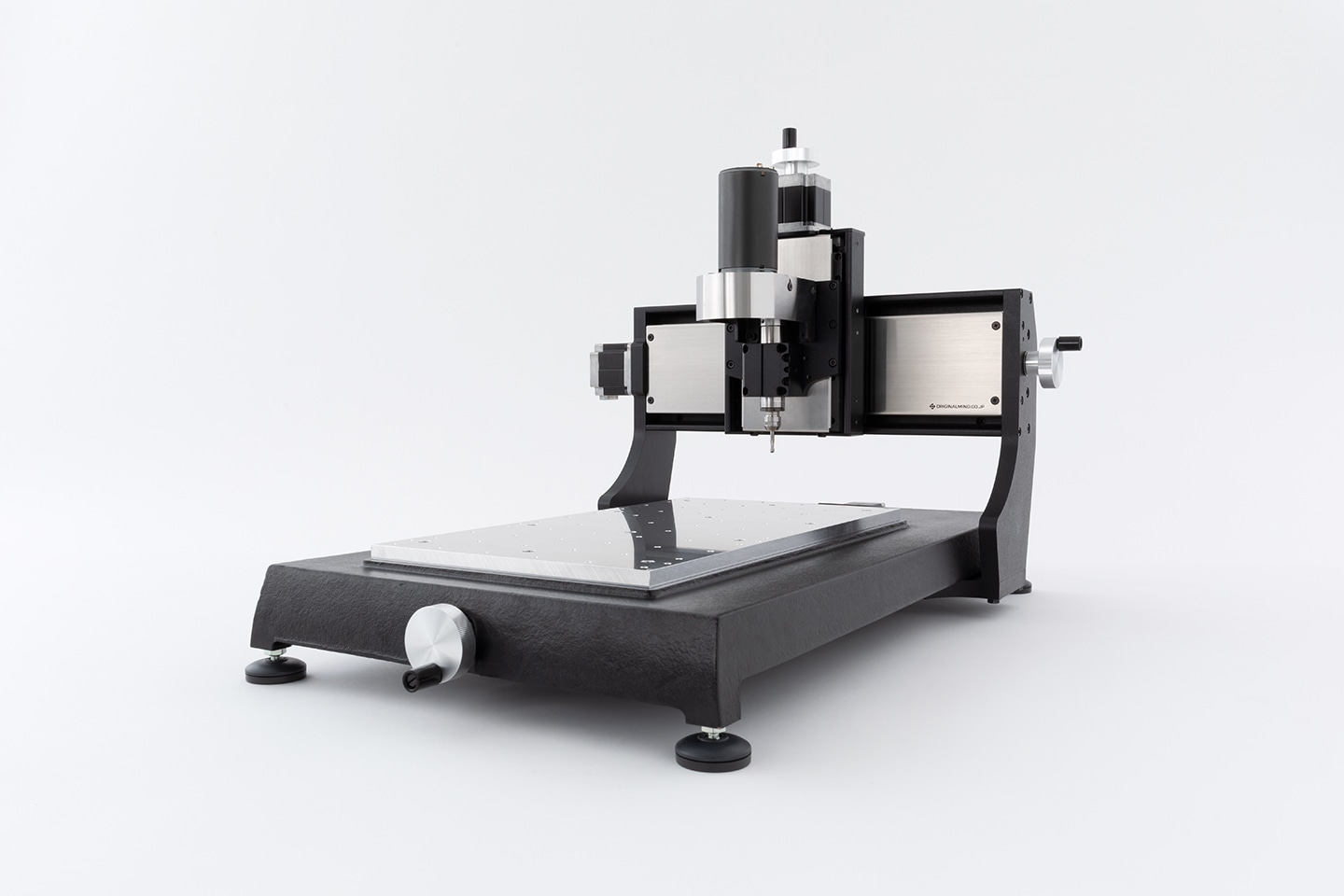

幅広い構えを誇る、強靭なる実力機。

Wide and Proud. For High-Duty Usage.

「KitMill」シリーズの中でも、広い加工範囲と高い切削性能を兼ね備えた実力機。鋳鉄製のベーステーブルと肉厚のアルミ押出材フレームの組み合わせにより、アルミなどの加工にも高い安定性を誇る。また、高出力な100Wスピンドル化セットや、切りくず対策用の集塵ユニット3種など、豊富なオプションを取り揃えることで、高い拡張性とメンテナンス性を実現。カスタマイズの自由度とともに、さまざまな用途や目的に応じて高い切削性能を発揮する。

開発ポイント

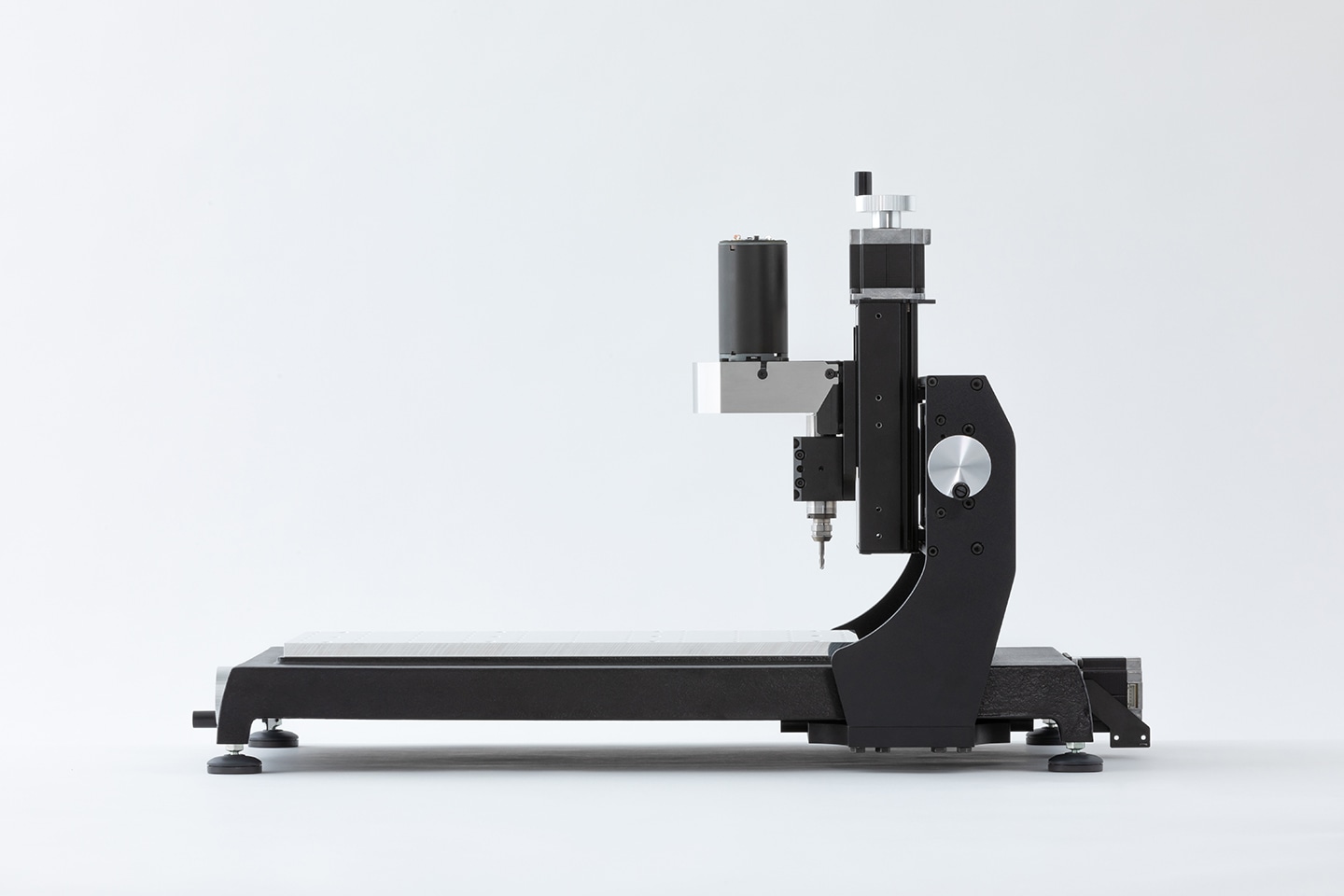

高い切削性能を支える堅牢な構造

減衰性の高い鋳鉄や肉厚のアルミ押し出し材をフレームに採用し、個人向けマシンとしては類を見ないほどの本体剛性を実現。加工時の安心感と心地よい切削音が、創造への意欲を高めてくれる。

3段プーリーを標準搭載

材料や刃の種類に合わせ、スピンドルの回転数を3段階に切り換え可能。3段プーリーの標準化によって加工条件の幅が広がり、より美しい切削面とともに刃の長持ちにもつながる。

※ 100Wスピンドル化セットをご使用の際は仕様が異なります。

さらに強力なスピンドルをご用意

スピンドルをオプション品の100Wスピンドル化セットに換装すれば、ボリュームのある加工物もより短時間で加工可能に。木材のように固さが均一でない素材に対しても、安定した加工性能を発揮する。

Engineer : Hiroki Akitsu
Editor : Keita Fukasawa
Photographer : Kota Sugawara

購入オプション品を購入

購入 オプション品を購入

購入オプション品を購入

外形寸法

（※1）Y軸を最大まで手前に寄せた際に、スピンドルモーターカバーがアルミハンドル先端より22.3mm突き出します。

製品構成

加工機本体

コントローラー
（TRA150または250）

配線用ケーブル類

制御ソフトウェア
（USBCNC V4）

その他、ご用意いただくものについてはこちらをご覧ください。

仕様

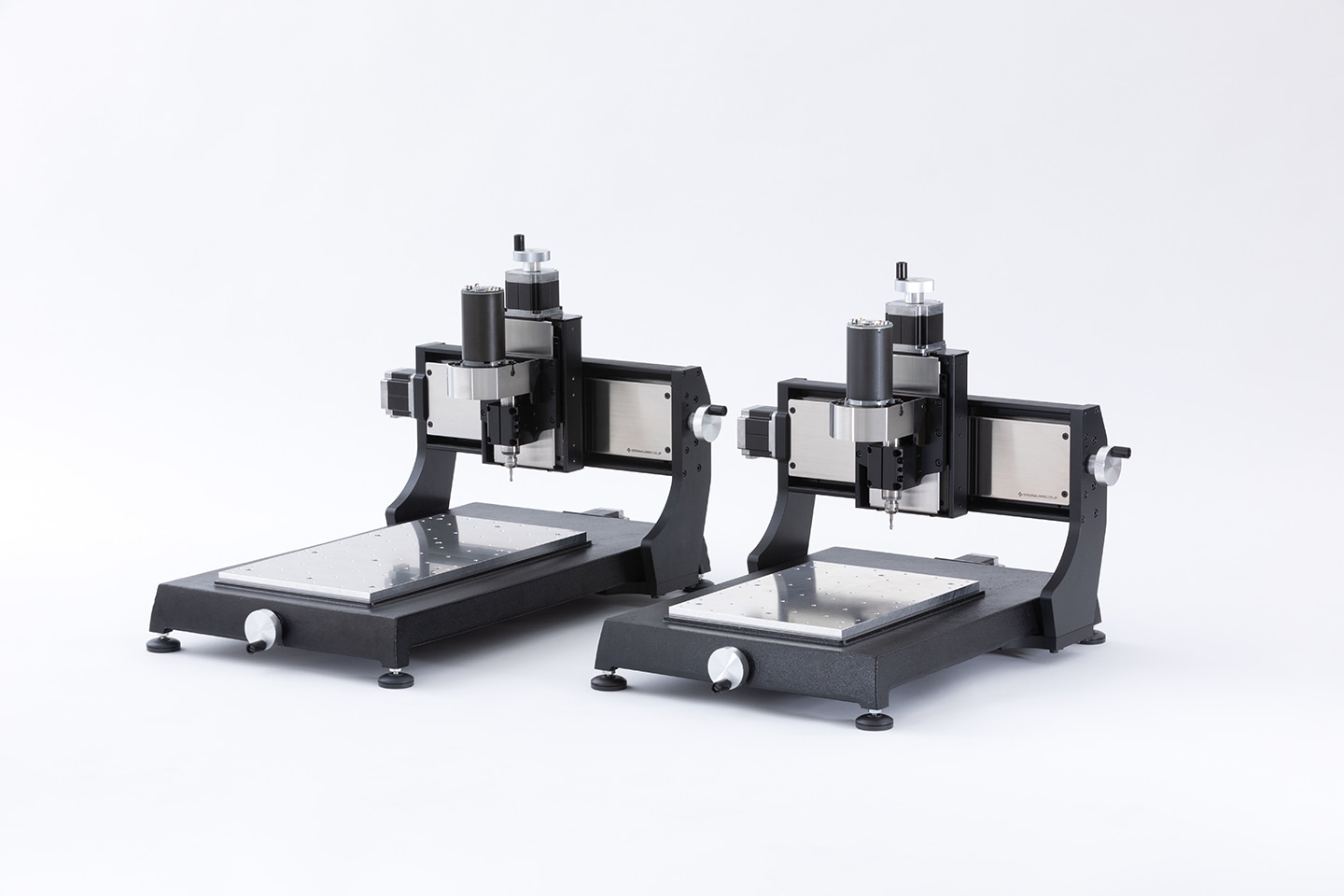

KitMill RZ300

KitMill RZ420

テーブルサイズ

KitMill RZ300W：220mm
D：300mm

KitMill RZ420W：220mm
D：420mm

取り付け可能な材料の高さ

標準：62mm
延長サイドフレーム装着時：102mm
※延長サイドフレームは別売です

ストローク

KitMill RZ300X軸：228mm
Y軸：304mm
Z軸：67mm

KitMill RZ420X軸：228mm
Y軸：424mm
Z軸：67mm

加工可能な材料

樹脂
FRP
木材
アルミ合金全般
真鍮

スピンドル

ツールチャック形式：セットスクリュー式

ツールチャック形式引きネジ型コレットチャック式スピンドル装着時：コレットチャック式

対応シャンク径：Φ3、Φ3.175、Φ4、Φ6
（ご購入時に選択いただけます）

定格回転数：3400、5600、10000rpmの3段階

定格回転数 100Wスピンドル化セット装着時：17000rpm
※100Wスピンドル化セットは別売です

定格回転数 100Wスピンドル用中速プーリー装着時：12000rpm
※100Wスピンドル用中速プーリーは別売です

モーター定格出力：35W

モーター定格出力 100Wスピンドル化セット装着時：100W
※100Wスピンドル化セットは別売です

送り機構

案内形式：リニアガイド

送り形式：Φ12台形ねじ - 樹脂ナット
※リード2mm

送り形式ボールスクリュー化セット装着時：〈XY軸のみ〉ボールスクリュー
※リード4mm
※ボールスクリュー化セットは別売です

最大送り速度：〈XY軸〉25mm/s（F1500）、〈Z軸〉15mm/s（F900）

最大送り速度ボールスクリュー化セット装着時：〈XY軸〉50mm/s（F3000）、〈Z軸〉15mm/s（F900）
※ボールスクリュー化セットは別売です

分解能：1.25μm

分解能ボールスクリュー化セット装着時：〈XY軸のみ〉2.5μm
※ボールスクリュー化セットは別売です

加工精度

ボールスクリュー化セット装着時の誤差範囲：±0.02mm

加工実績は以下の通りです。
〈XY軸〉+0.008mm ～ -0.020mm
〈Z軸〉+0.017mm ～ -0.003mm

測定方法を含む詳細は、ページ下部の加工精度測定表をご覧ください。

電装部

コントローラー：TRA150

コントローラー 100Wスピンドル化セット装着時：TRA250（特別仕様）
※100Wスピンドル化セットは別売です

電源：AC100V50/60Hz

消費電力：120W

消費電力 100Wスピンドル化セット装着時：200W
※100Wスピンドル化セットは別売です

対応CAM

Cut2D / VCarve / Cut3D / MeshCAM / Fusion360 / PhotoVCarve

記載されていないCAMについては、こちらからご確認いただけます。

外形寸法

KitMill RZ300W：500.9mm
H：438.9mm
D：615.4mm

KitMill RZ420W：500.9mm
H：438.9mm
D：735.4mm

重量

KitMill RZ30044.5kg

KitMill RZ42053.5kg

▶ 「KitMill」シリーズのモデル比較はこちら

加工精度測定表

加工条件

加工機種	KitMill RZ420
材質	A2017
ツール	OM-SE2SM-2-6
切込み	0.1mm
送り速度	300mm/min（F300）
切込み速度	60mm/min（F60）
送り機構	〈XY軸〉ボールスクリュー〈Z軸〉Φ12台形ねじ - 樹脂ナット

加工形状

単位：mm

測定結果

誤差範囲：〈XY軸〉+0.008mm ～ -0.020mm
〈Z軸〉+0.017mm ～ -0.003mm

KEYENCE ハンディプローブ3次元測定機 XM-5000 による測定。

測定箇所	実測値
測定箇所	X20	Y20	X10	Y10	Z2
A	-0.007	-0.015	+0.003	-0.018	+0.011
B	+0.005	-0.002	-0.006	-0.017	+0.009
C	-0.016	+0.001	-0.003	-0.013	+0.017
D	-0.010	-0.013	-0.003	-0.020	+0.005
E	+0.005	-0.018	-0.016	-0.019	+0.011
F	-0.014	-0.006	-0.005	-0.014	+0.014
G	-0.003	-0.011	-0.002	-0.014	-0.003
H	+0.008	-0.019	-0.005	-0.014	+0.011
I	-0.011	-0.004	-0.004	-0.015	+0.005

注意事項

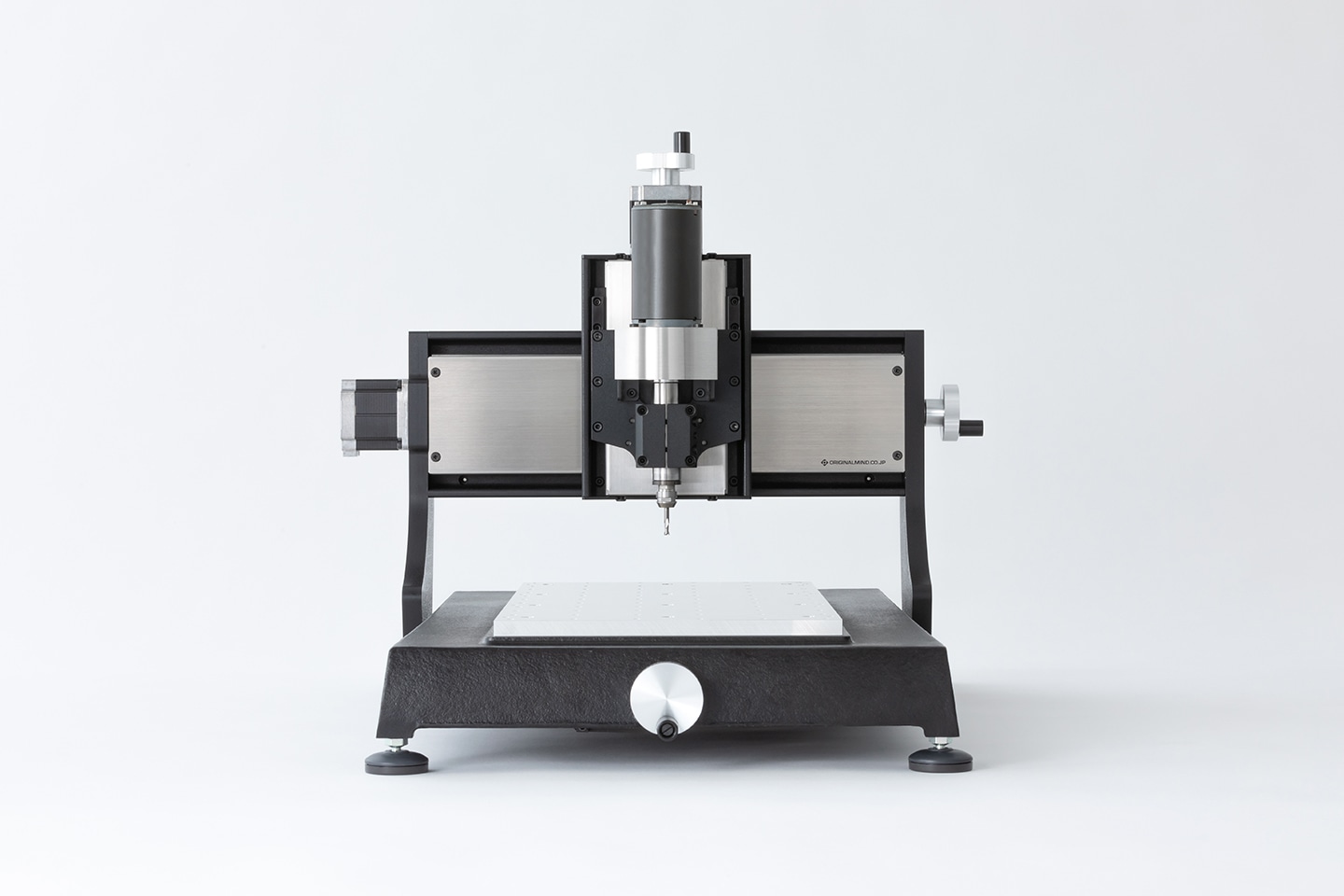

ページトップの製品写真には、オプション品のアルミハンドル3個セット、アルミ製加工テーブル、テクノナカニシ製コレットチャック式スピンドルが取り付けられています。オプション品は標準では付属しておりませんので、必要な場合は別途ご購入ください。
改良のため、製品の仕様や外観は予告なく変更される場合があります。

購入オプション品を購入

購入 オプション品を購入

購入オプション品を購入

加工サンプル

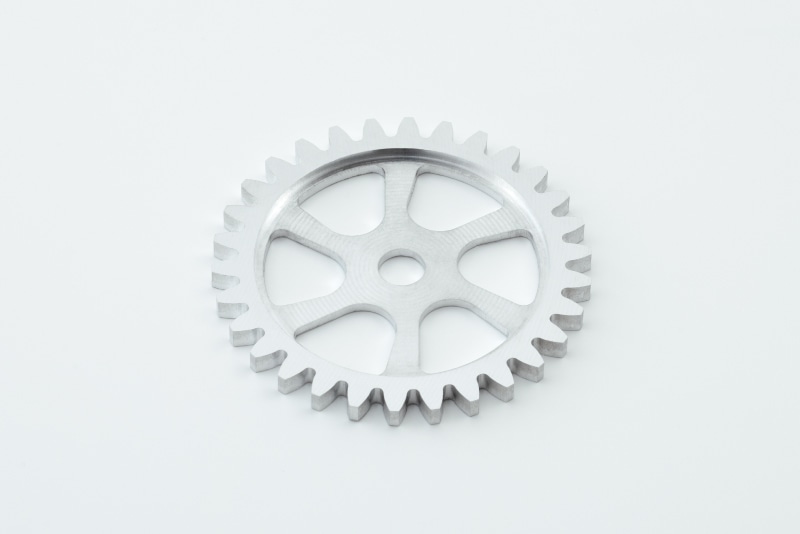

▲ A7075（アルミ）t5 × 100 × 100mm加工の様子

加工条件

材質	A7075（アルミ） t5 × 100 × 100mm
CAD	図脳RAPID
CAM	Cut2D
ツール	OM-SE2SM-2-6
■ ポケット加工
切込み	0.3mm
送り速度	450mm/min
■ 切り抜き加工
切込み	0.2mm
送り速度	450mm/min
加工時間	約105分
■ 備考
スピンドル回転数	10000rpm
アルミ製加工テーブル使用

加工条件

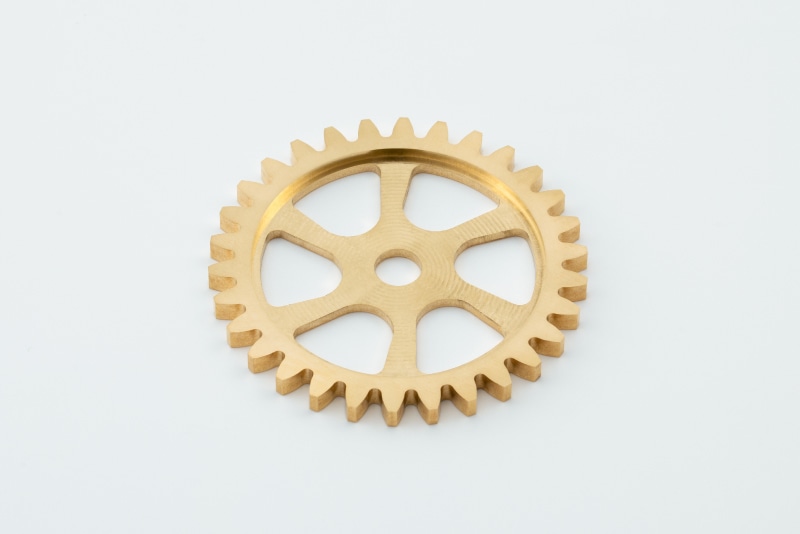

材質	C3604（快削真鍮） t5 × 100 × 100mm
CAD	図脳RAPID
CAM	Cut2D
ツール	OM-SE2SM-2-6
■ ポケット加工
切込み	0.4mm
送り速度	450mm/min
■ 切り抜き加工
切込み	0.2mm
送り速度	450mm/min
加工時間	約85分
■ 備考
スピンドル回転数	10000rpm
アルミ製加工テーブル使用

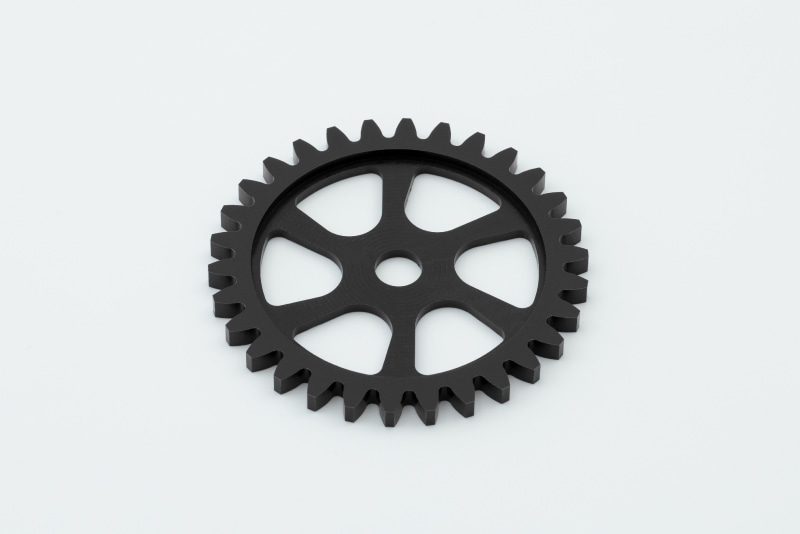

加工条件

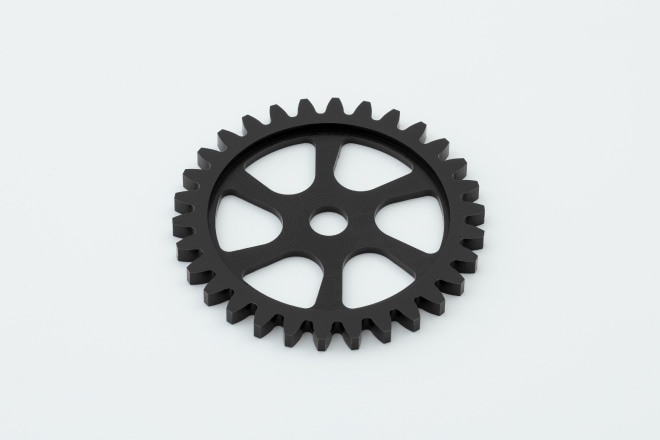

材質	POM（樹脂） t5 × 100 × 100mm
CAD	図脳RAPID
CAM	Cut2D
ツール	OM-SE2SM-2-6
■ ポケット加工
切込み	0.5mm
送り速度	600mm/min
■ 切り抜き加工
切込み	0.5mm
送り速度	450mm/min
加工時間	約45分
■ 備考
スピンドル回転数	10000rpm
アルミ製加工テーブル使用

加工条件

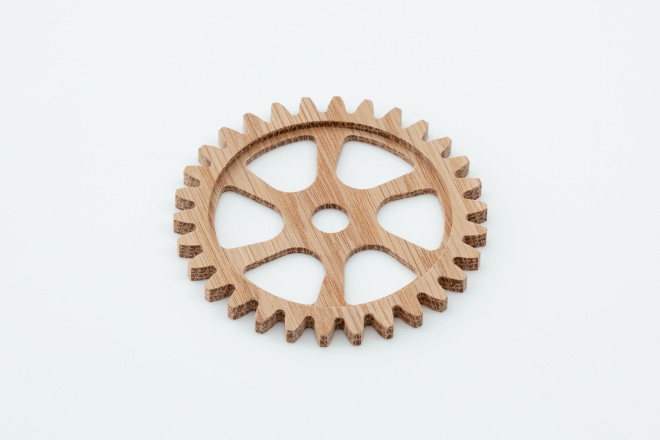

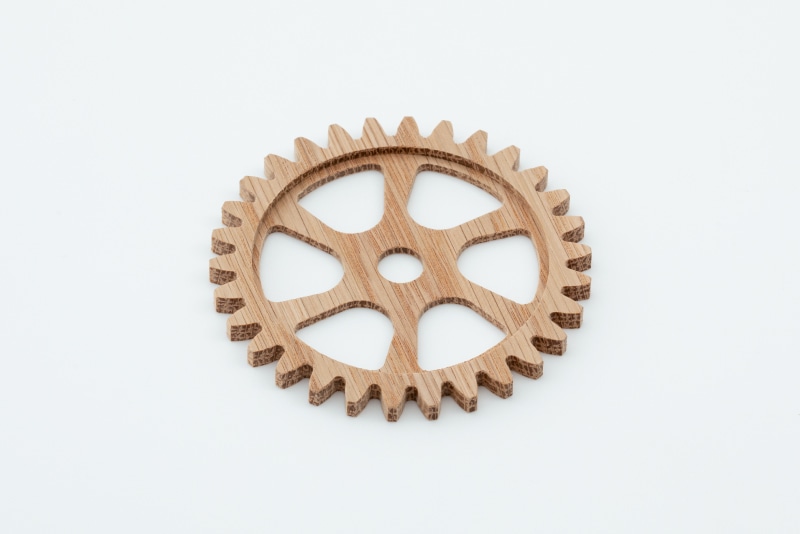

材質	ホワイトオーク（木材） t5 × 100 × 100mm
CAD	図脳RAPID
CAM	Cut2D
ツール	OM-SE2SM-2-6
■ ポケット加工
切込み	1.0mm
送り速度	600mm/min
■ 切り抜き加工
切込み	1.0mm
送り速度	600mm/min
加工時間	約25分
■ 備考
スピンドル回転数	10000rpm
アルミ製加工テーブル使用

加工条件

材質	A7075（アルミ） t5 × 100 × 100mm
CAD	図脳RAPID
CAM	Cut2D
ツール	OM-SE2SM-2-6
■ ポケット加工
切込み	0.3mm
送り速度	450mm/min
■ 切り抜き加工
切込み	0.2mm
送り速度	450mm/min
加工時間	約105分
■ 備考
スピンドル回転数	10000rpm
アルミ製加工テーブル使用

加工条件

材質	C3604（快削真鍮） t5 × 100 × 100mm
CAD	図脳RAPID
CAM	Cut2D
ツール	OM-SE2SM-2-6
■ ポケット加工
切込み	0.4mm
送り速度	450mm/min
■ 切り抜き加工
切込み	0.2mm
送り速度	450mm/min
加工時間	約85分
■ 備考
スピンドル回転数	10000rpm
アルミ製加工テーブル使用

加工条件

材質	POM（樹脂） t5 × 100 × 100mm
CAD	図脳RAPID
CAM	Cut2D
ツール	OM-SE2SM-2-6
■ ポケット加工
切込み	0.5mm
送り速度	600mm/min
■ 切り抜き加工
切込み	0.5mm
送り速度	450mm/min
加工時間	約45分
■ 備考
スピンドル回転数	10000rpm
アルミ製加工テーブル使用

加工条件

材質	ホワイトオーク（木材） t5 × 100 × 100mm
CAD	図脳RAPID
CAM	Cut2D
ツール	OM-SE2SM-2-6
■ ポケット加工
切込み	1.0mm
送り速度	600mm/min
■ 切り抜き加工
切込み	1.0mm
送り速度	600mm/min
加工時間	約25分
■ 備考
スピンドル回転数	10000rpm
アルミ製加工テーブル使用

その他加工サンプル

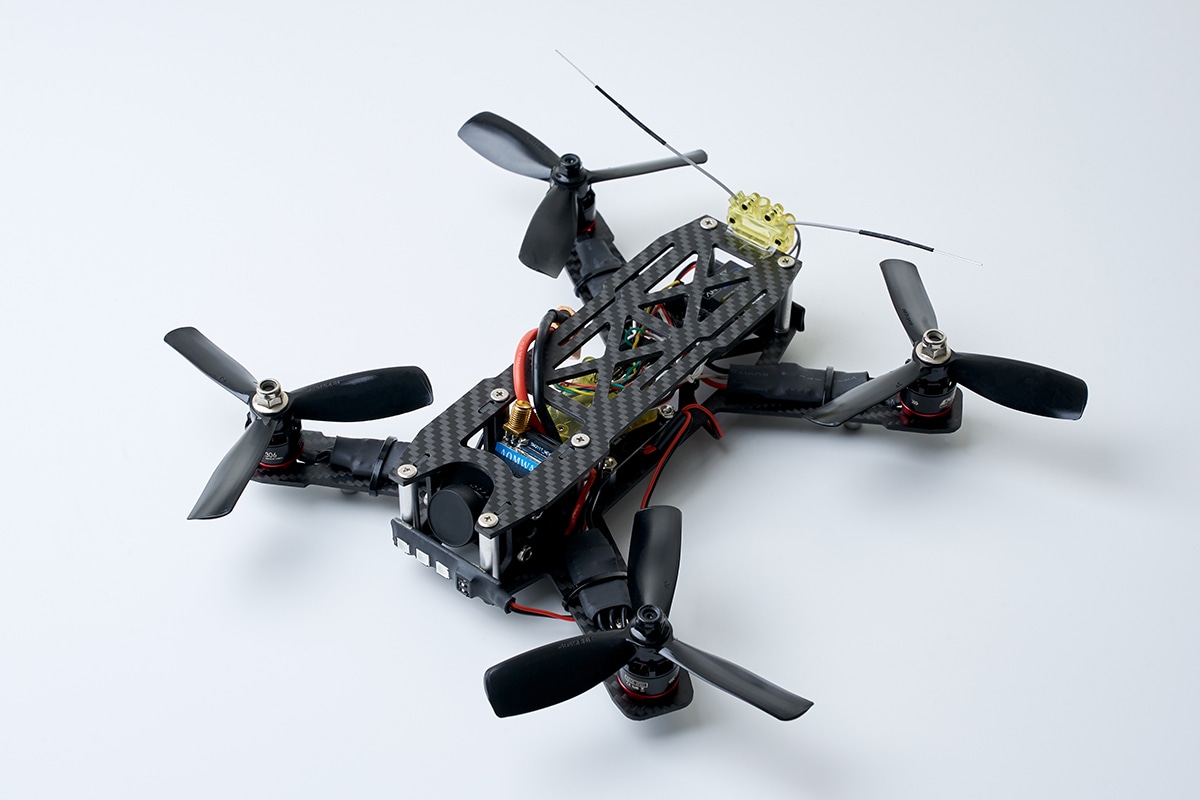

ドローンフレーム

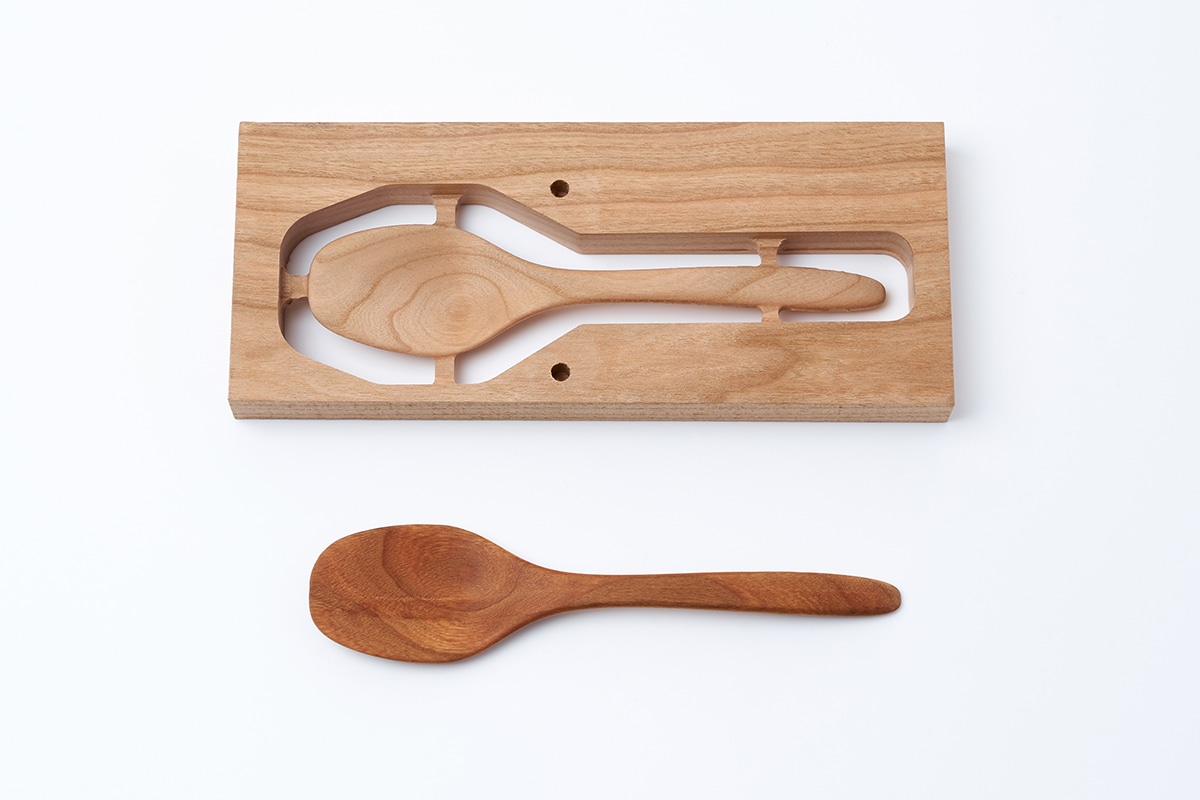

木のカトラリー

ロボットパーツ

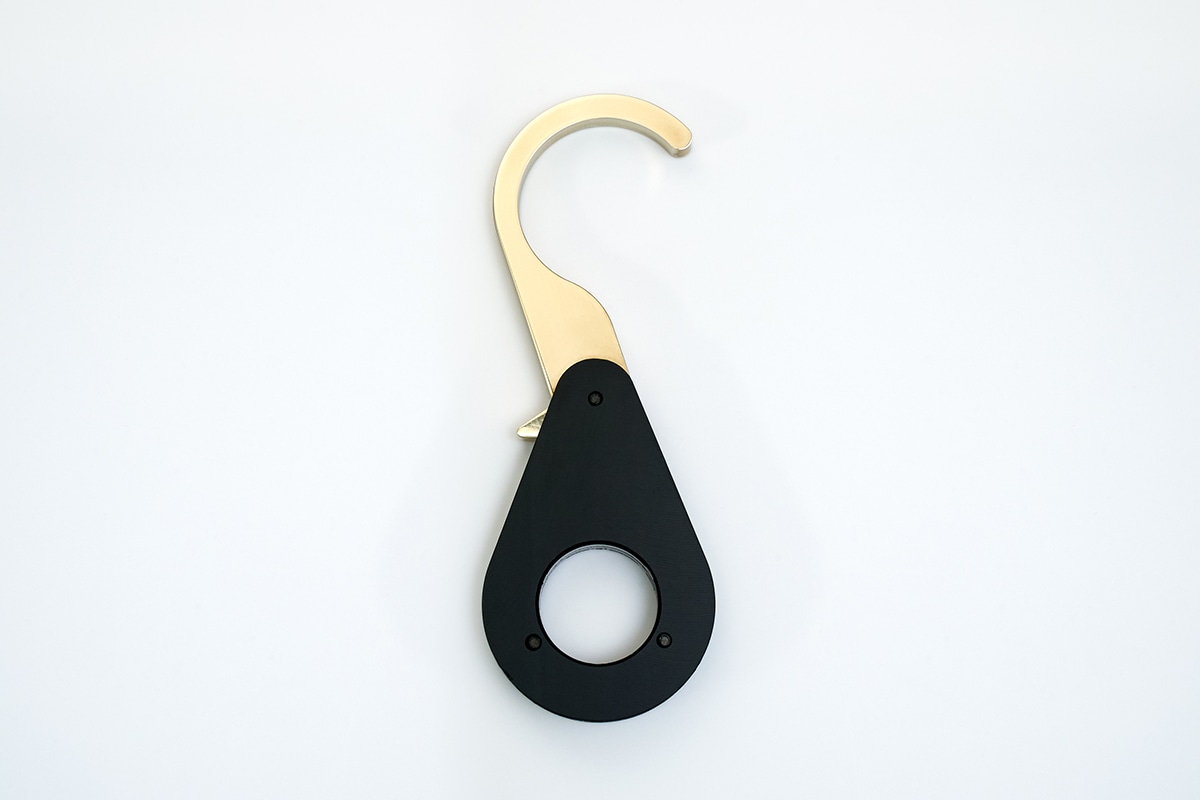

ドアオープナー

購入オプション品を購入

購入 オプション品を購入

購入オプション品を購入

本製品の動作に必要なもの

USBポート搭載パソコン

付属のコントローラー（TRA150）との接続のため、USBポート搭載のパソコンが必要です。動作環境については、こちらをご覧ください。

CADソフトウェア

CADは当社で取り扱っておりませんので、用途に合わせたものを別途ご用意ください。
2DCAMを使用される場合はDXFファイルが出力できるものを、3DCAMを使用される場合はSTLファイルが出力できるものをご利用ください。

CAMソフトウェア

キットに含まれておりませんので、用途に合わせたものを別途ご用意ください。
CAMソフトウェア比較（解説記事）
CAMソフトウェア一覧（購入ページ）

エンドミル

キットに含まれていませんので、用途に合わせたものを別途ご購入ください。その際、「KitMill」の対応シャンク径と、エンドミルのシャンク径が同じであることをご確認ください。
初めて購入される方には下記をおすすめします。
アルミ・樹脂用超硬スクエアエンドミル 5本入りお買い得セット

両面テープ

材料の固定に使います。貼って簡単にはがせるタイプのものをおすすめします。

※ NCプログラムをテキストエディタなどで作成すれば、CAD/CAMがなくても動かすことはできます。しかし、部品を加工するためのNCプログラムは数千行、ものによっては数万行におよぶため、部品を製作される場合はCAD/CAMは必須だとお考えください。

キットの組み立てに必要な工具類

六角レンチ

2面幅1.5～5mmのものが必要です。（商品ページへ）

T型六角レンチ

2面幅3mmのものが必要です。（商品ページへ）

スパナ

2面幅10mmのものが必要です。

+ドライバ

No.00とNo.2のものが必要です。

-ドライバ

幅2mmと5mmのものが必要です。

半田ごて・半田

配線作業の際に必要になります。

ニッパー

配線作業の際、ケーブルの切断や被覆を取るために使います。

はさみ、カッターナイフ

小型集塵ユニットと大型集塵ユニットの組み立てに使います。

あると便利なもの

スクレーパー

両面テープで固定した材料をはがすために使います。

2D加工スターターセット

機械工作でよく使われる材料を取り揃えた、2D加工の練習におすすめのセットです。

その他

▶ 「KitMill」おすすめ小物コーナーへ

切りくず対策オプション

切りくず対策オプションを数種類ご用意いたしました。加工物の形状や素材の特性に合わせて、最適な切りくず対策用のオプション品をお選びいただけます。

従来型集塵マウント

標準的な集塵マウント。加工エリアを邪魔しないように設置することが可能で、さまざまな形状の加工に対応できます。ただし、設置高さが固定式なので、加工点から離れると集塵能力が低下します。また、集塵ユニットのように周囲に飛び散る切りくずを抑制することはできません。

小型集塵ユニット

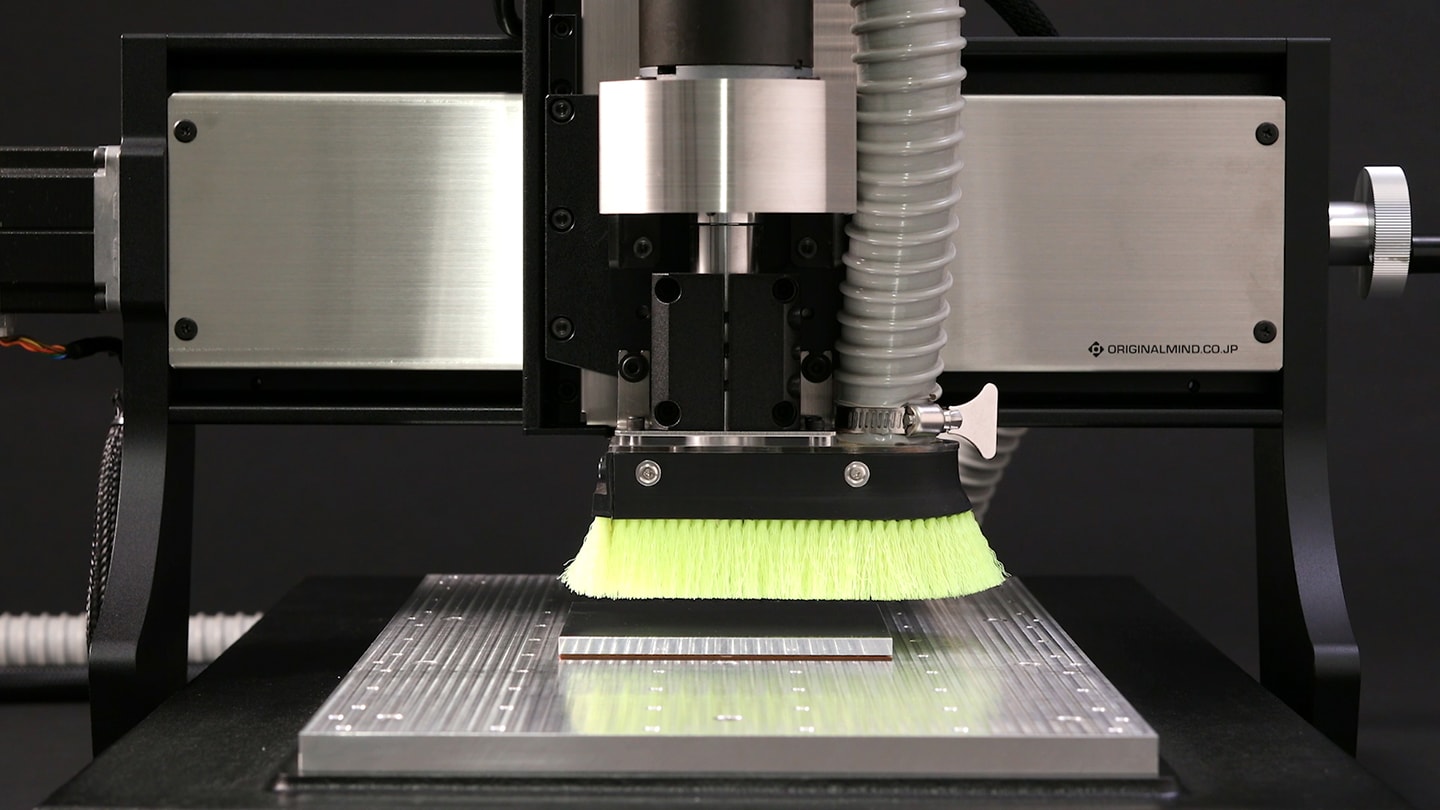

スピンドルに合わせて上下するタイプの集塵ユニット。大型集塵ユニットよりブラシの長さが短く、加工可能深さが10mm程度と制限があるものの、吸引力が強く集塵能力が高いのが特徴です。アルミや真鍮などの比較的重い切りくずを集塵でき、薄板のアルミパーツの加工や素材の面出しに最適です。

大型集塵ユニット

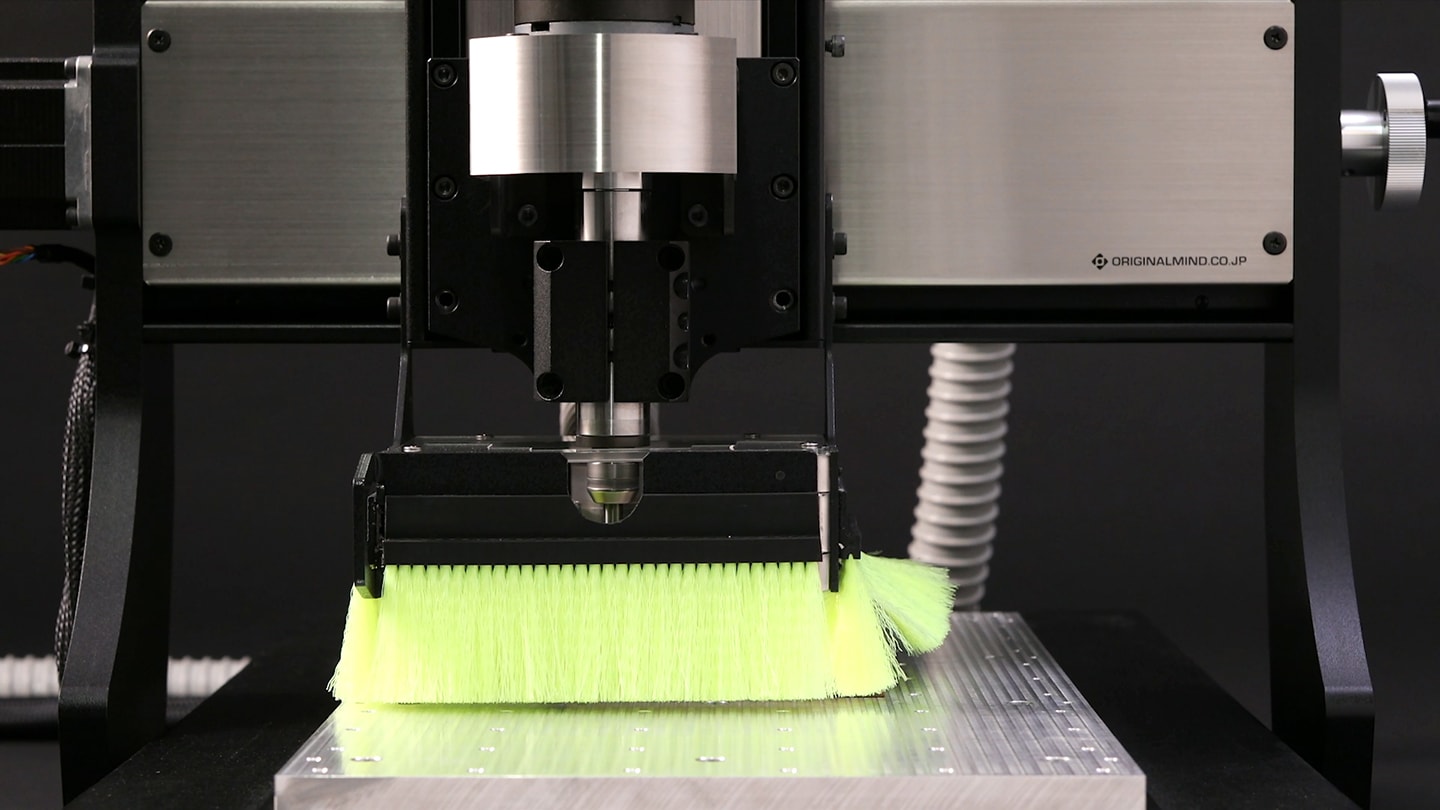

スピンドルのまわりを大きく取り囲むタイプの集塵ユニット。集塵能力は小型集塵ユニットに比べ低くなりますが、スピンドルを取り囲んだブラシが切りくずの飛散を抑制し、掃除の手間を大幅に削減。Z軸のストロークに干渉しないため、立体物の加工に最適です。
