製品構成

出力調整基板

基板ケース

ホース

集塵ノズル

クーラントライナーホルダ

継手パイプ

ACアダプター

延長ケーブル

その他、ご用意いただくものについてはこちらをご覧ください。

仕様


ケースサイズ


ケースサイズ

146mm(W)× 87.5mm(D)× 64mm(H)
※ケーブルを除く


電源


電源

入力:AC100V(50・60Hz)

出力:AC5~95V 10A以下
※接続できる掃除機は1000Wまで

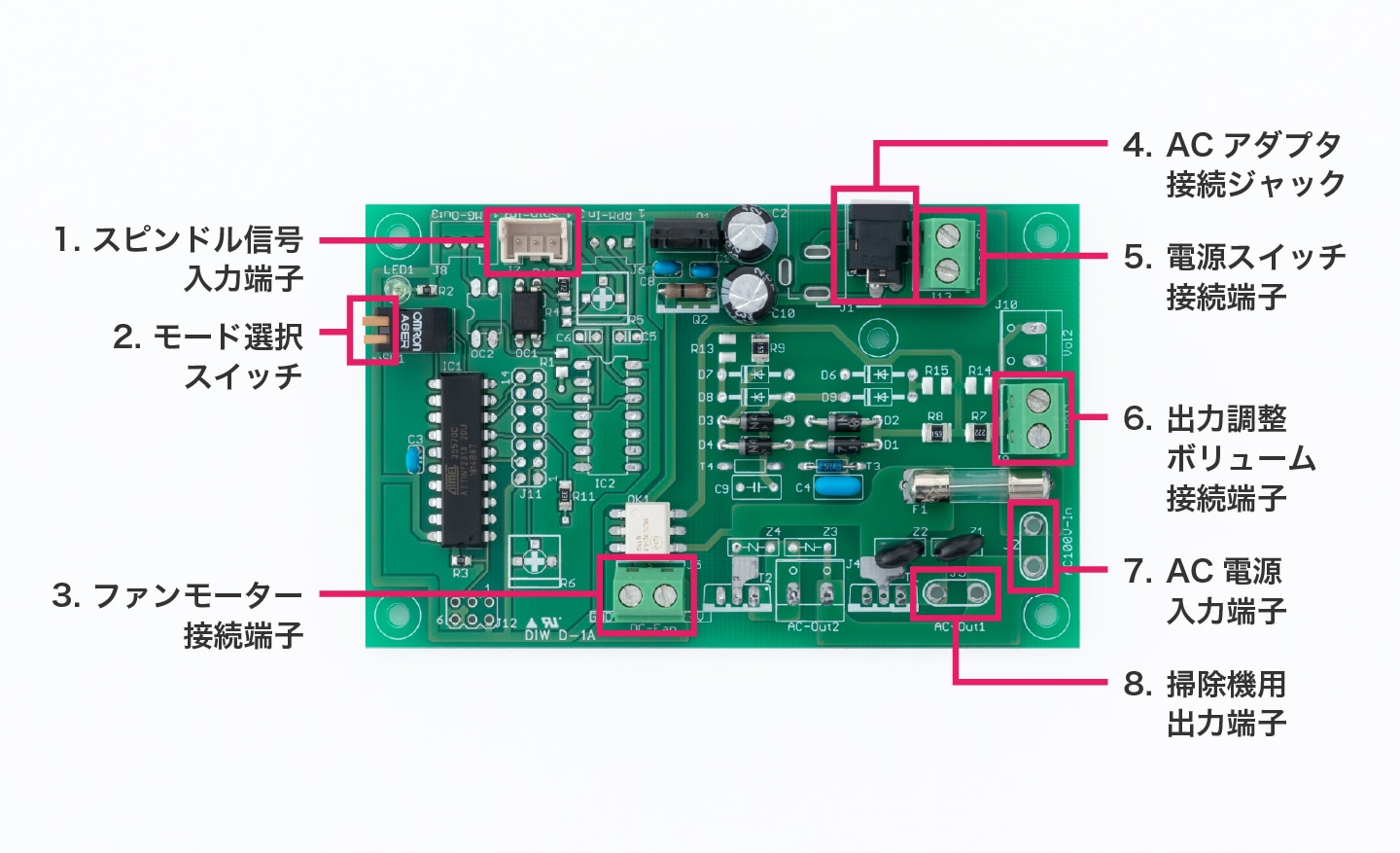

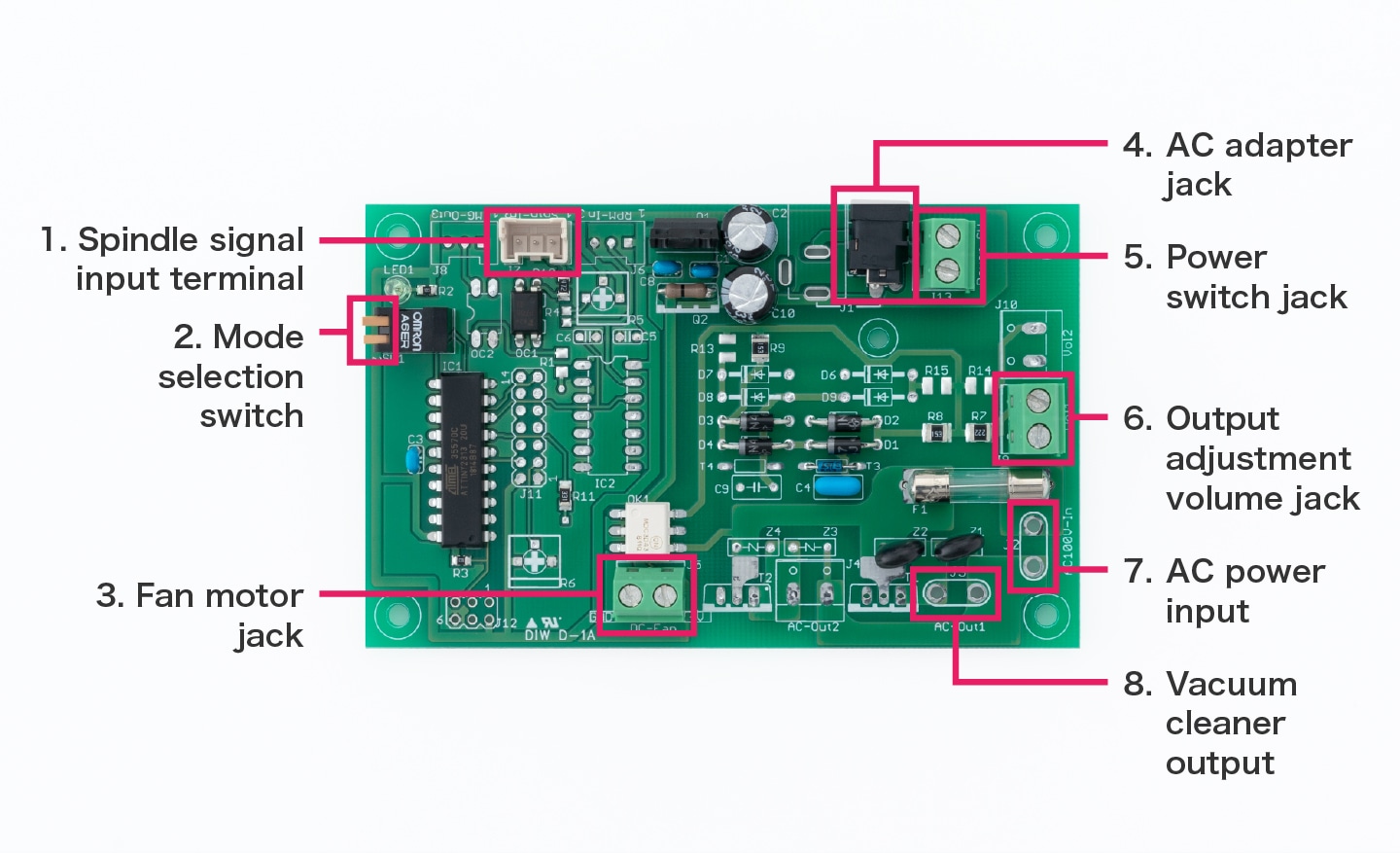

機能


機能

1. スピンドル信号入力端子
TRIO / QUATTRO-1のスピンドル出力を接続します。この端子にDC24Vを印加することで、掃除機のON/OFFを制御することができます。

2. モード選択スイッチ
掃除機用出力のON/OFFを、手動/スピンドル連動のどちらかに切り替えます。

3. ファンモーター接続端子
冷却用のファンモーターを接続します。

4. ACアダプター接続ジャック
回路に電源を供給するために、同梱されているACアダプターを接続します。

5. 電源スイッチ接続端子
電源スイッチを接続するための端子です。

6. 出力調整ボリューム接続端子
出力調整用のボリュームを接続します。ボリュームダイヤルを回すことで、掃除機用出力を調整することができます。

7. AC電源入力端子
基板の電源として、AC100V(50/60Hz)を入力します。

8. 掃除機用出力端子
掃除機への出力として、AC5~95Vを出力します。接続可能な掃除機についてはこちらをご覧ください。


注意事項

出力調整基板を組み立てる際に、以下の箇所にはんだ付けを行います。

  • AC100V電源用入力のコード取り付け
  • 掃除機用出力のコード取り付け
  • トライアック素子取り付け

これらのはんだ付けをする箇所には、後にAC100Vが通電する部分もあります。配線を間違えると発火や感電のおそれがあることをご理解ください。
組み立てについては、「出力調整基板取扱説明書」をご覧ください。

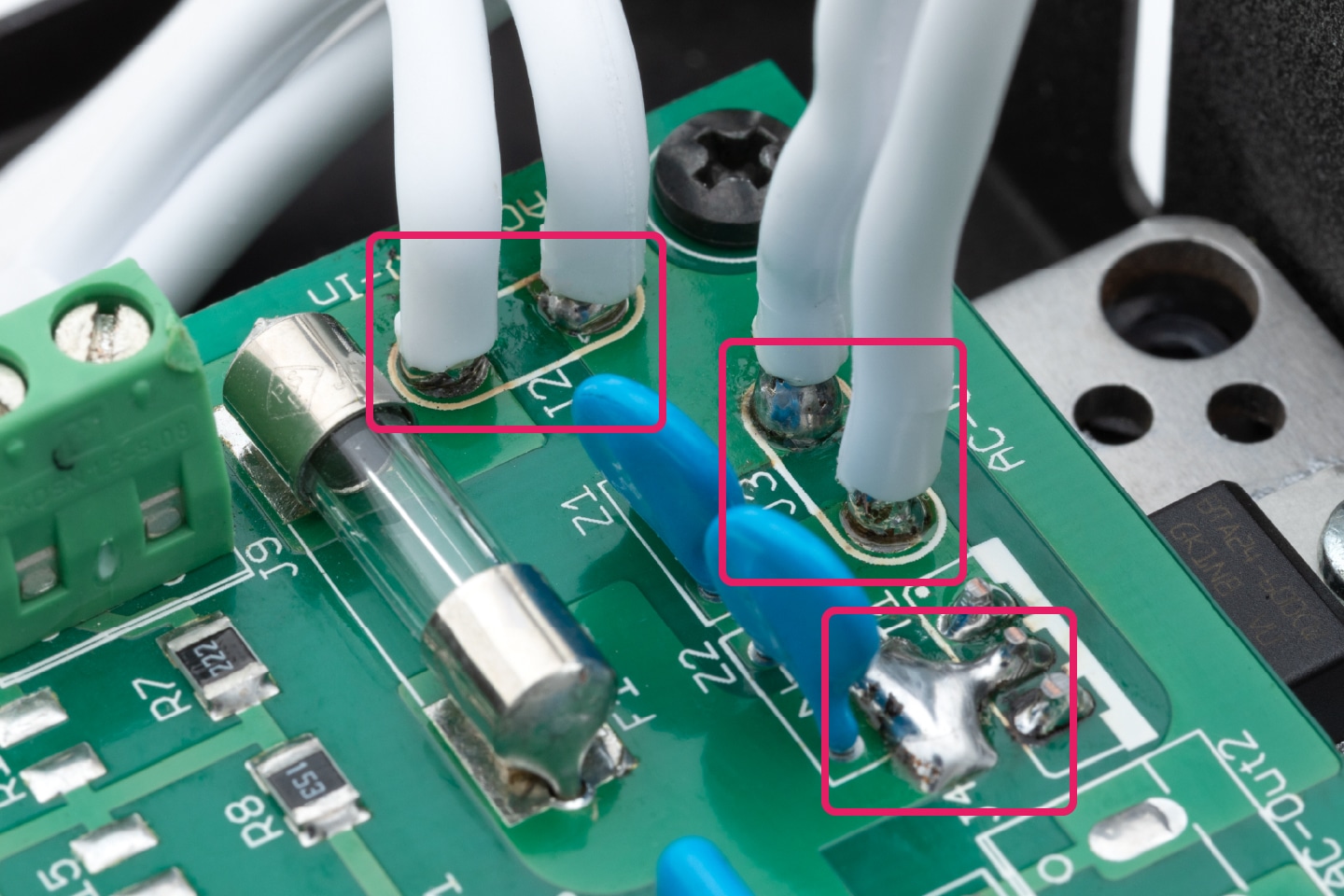

▲ はんだ付けを行う箇所
