製品構成

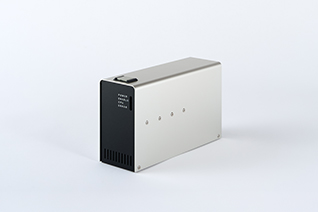

TRX 150 本体

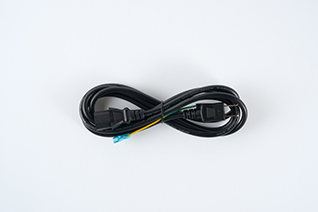

電源ケーブル

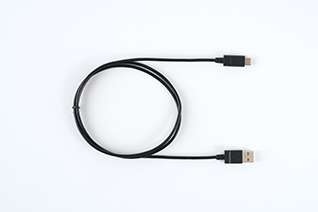

USBケーブル
制御ソフトウェア
（EdingCNC V4）
本製品の使用や組み立てにあたり、お客様ご自身でご用意いただくものについては、必要なもの からご確認いただけます。
本体仕様
ケースサイズ
W：76.6 mmD：234.5 mmH：135.5 mm
外形寸法の詳細は 寸法図 をご確認ください。
電源装置
入力
AC100 - 240V 50 / 60Hz
AC100 - 240V 50 / 60Hz
出力
DC24V 6.3A（150W）
DC24V 6.3A（150W）
ステッピングモーター
ドライブ能力（※1）
ドライブ能力（※1）
接続可能なモーター
ユニポーラ2相ステッピングモーター
ユニポーラ2相ステッピングモーター
ドライブ方式
ユニポーラ定電流駆動
ユニポーラ定電流駆動
ドライブ機能
最大 2.0A / 相［ 1.0A - 2.0A ］
最大 2.0A / 相［ 1.0A - 2.0A ］
ホールド機能
最大 1.9A / 相［ 0.0A - 1.9A ］
最大 1.9A / 相［ 0.0A - 1.9A ］
軸数
4軸［ X、Y、Z、A ］
4軸［ X、Y、Z、A ］
KitMill付属の「TRX 150」は、標準ライセンス（3 軸までの操作）でのご提供となりますのでご注意ください。4 軸対応アップグレードは今後リリース予定です。
励磁方式
マイクロステップ機能あり［ 1、2、4、8、16、32 分割の 6種類 ］
マイクロステップ機能あり［ 1、2、4、8、16、32 分割の 6種類 ］
カレントダウン
自動カレントダウン機能あり
自動カレントダウン機能あり
（※1）接続するステッピングモーターは、56mm 角以下で、長さ 70mm 以下の物をお使いください。
スピンドルモーター
ドライブ能力
ドライブ能力
出力定格
24V 3A以下
24V 3A以下
回転数制御機能
スピンドルモーター接続端子は 24V の ON/OFF のみ
回転数信号は拡張端子B より出力可能回転数信号は拡張端子B より出力可能
スピンドルモーター接続端子は 24V の ON/OFF のみ
回転数信号は拡張端子B より出力可能回転数信号は拡張端子B より出力可能
入出力端子
原点センサー接続可能数
4点［ X、Y、Z、A ］
4点［ X、Y、Z、A ］
拡張端子A
パルス信号 STEP / DIR 4個［ X、Y、Z、A ］
パルス信号 STEP / DIR 4個［ X、Y、Z、A ］
拡張端子B
出力 6点［ PWM、PWM-V、TOOL、AUX、MIST、FLOOD ］
入力 4点［ E-STOP、INDEX、PAUSE、PROBE ］入力 4点［ E-STOP、INDEX、PAUSE、PROBE ］
出力 6点［ PWM、PWM-V、TOOL、AUX、MIST、FLOOD ］
入力 4点［ E-STOP、INDEX、PAUSE、PROBE ］入力 4点［ E-STOP、INDEX、PAUSE、PROBE ］
パソコンとの通信
端子形状
USB Type-C
USB Type-C
（※1）接続するステッピングモーターは、56mm 角以下で、長さ 70mm 以下の物をお使いください。
寸法図
外形寸法
