無二の美を湛えた、黒金の最高峰。
Ultimate Cutting Performance
of
Incomparable Beauty in Black.

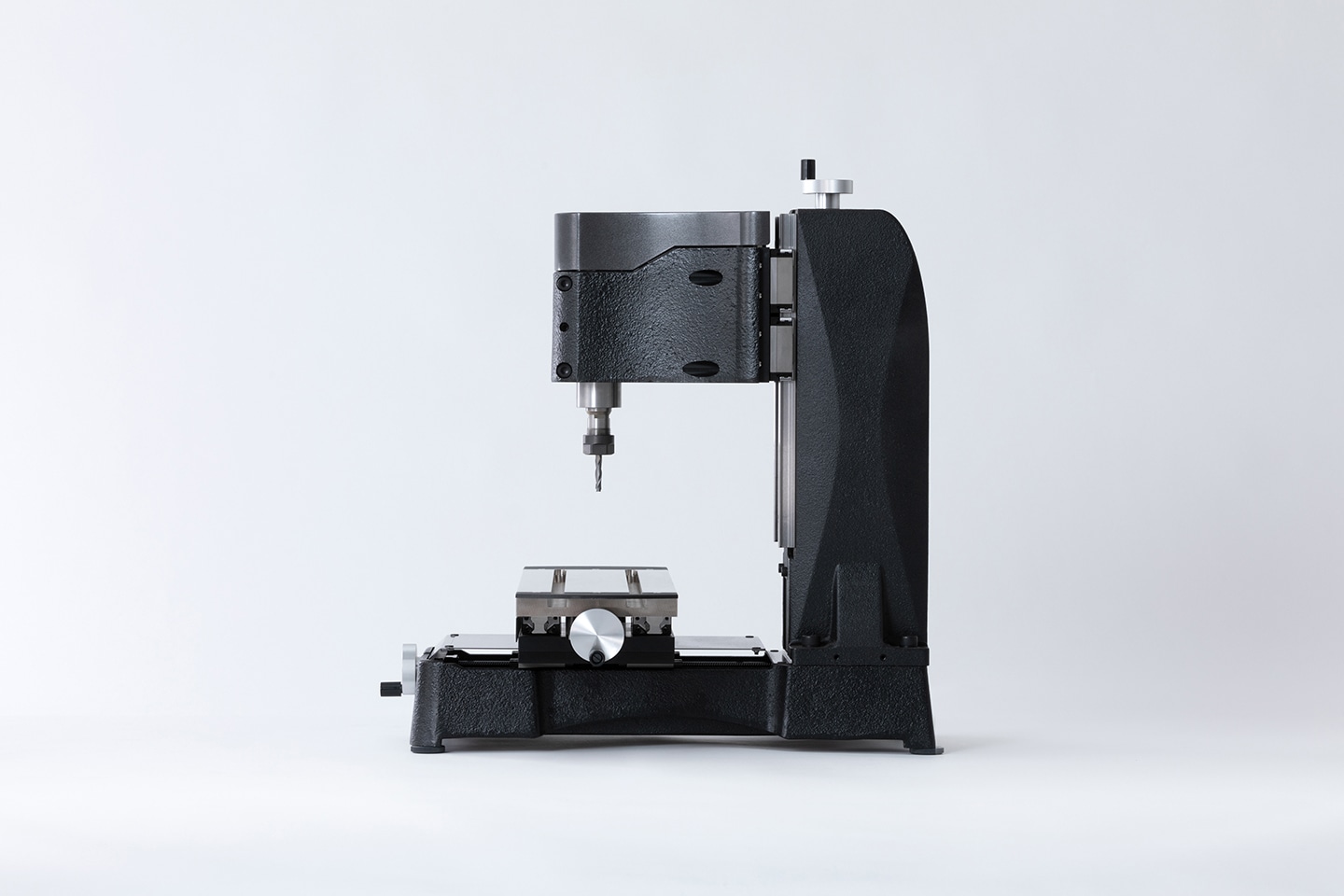

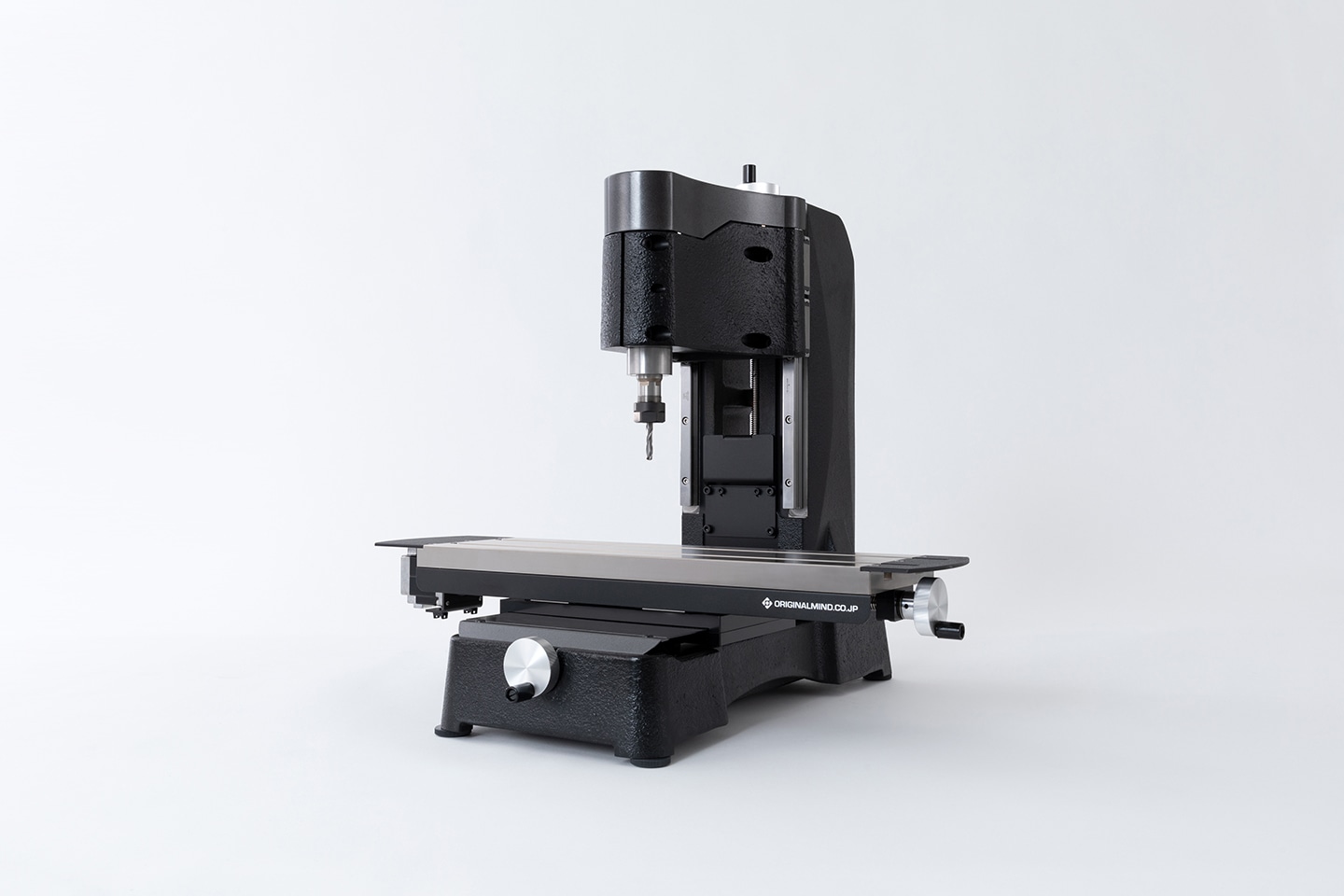

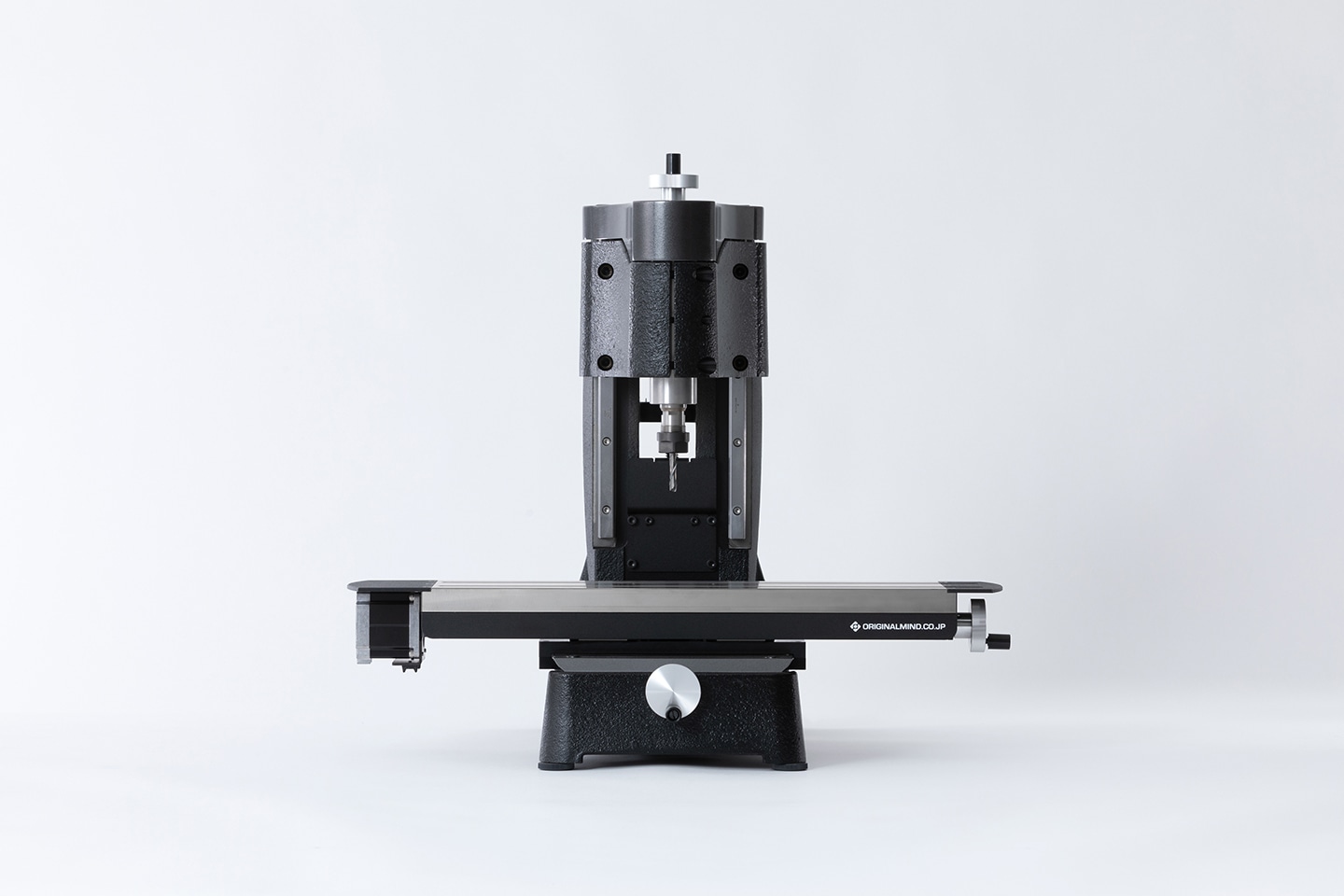

「KitMill」シリーズ最高の切削性能と、美しく重厚なデザインに輝くハイエンドモデル。
フレーム全体に鋳鉄を採用することで、かつてない機械剛性と減衰性を実現した。鋼材に対しても安定した切削能力を発揮し、軽金属や樹脂の加工時も比類なき切削効率を実現。シリーズで最大のZ軸ストロークも備えており、高さのある部品の削り出しにも対応する。
開発ポイント
重厚かつ高剛性な構造
剛性と振動減衰性に優れる鋳鉄をフレーム全体に採用。鋳物特有の質感に輝く美しいデザインと、強力かつ安定した切削加工が可能な機能性を両立した。
シリーズ最高の切削性能
鋳鉄製フレームに加え、スピンドルに高出力モーターを採用したことで、鋼材に対しても安定した切削加工が可能に。軽金属や樹脂の加工においても、これまでにない切削効率を実感できる。
シリーズ最大のZ軸ストローク
シリーズ中で最大のZ軸ストロークを確保し、高さのある部品の削り出しにも対応。立体物に対しても高い切削能力を発揮し、加工時間の短縮を実現する。
ワークテーブルにTスロットを採用
コレットチャック式スピンドルを標準付属
Tスロットの採用によって、クランプやバイスなど既製の工具をそのまま使用可能。材料の形状や加工に応じて多彩な固定方法を選択できる。
精度と剛性に優れたコレットチャック式スピンドルを付属品としてご用意。
ワークテーブルにTスロットを採用
Tスロットの採用によって、クランプやバイスなど既製の工具をそのまま使用可能。材料の形状や加工に応じて多彩な固定方法を選択できる。
コレットチャック式スピンドルを標準付属
精度と剛性に優れたコレットチャック式スピンドルを付属品としてご用意。
Engineer : Hidetoshi Gomi
Editor : Keita Fukasawa
Photographer : Kota Sugawara
製品の購入
- KitMill AST200 本体
- コントローラ（TRA250）
- 制御ソフトウェア（USBCNCV4）
- ボールスクリュー化セット
- 原点センサーセット
- アルミハンドル 3個セット
- 高速用プーリー
- スピンドル用コレットチャック Φ4,6
- ステップクランプセット
- 平ベルト
- 85Kg W850×D450×H850
外形寸法
（※1）テーブルが左右合わせてX軸のストローク分スライド可能。（215mm）
製品構成
加工機本体
コントローラー
（標準：TRA250）
配線用ケーブル類
制御ソフトウェア
（USBCNC V4）
ボールスクリュー化セット
原点センサーセット
アルミハンドル3個セット
高速用プーリー
スピンドル用コレットチャック Φ4、Φ6
ステップクランプセット
その他、ご用意いただくものについてはこちらをご覧ください。
仕様
テーブルサイズ
テーブルサイズ
W：425.8mm
D：134mm
取り付け可能な材料の高さ
取り付け可能な材料の高さ
109.7mm
ストローク
ストローク
X軸：215mm
Y軸：119mm
Z軸：103mm
加工可能な材料
加工可能な材料
- 樹脂
- FRP
- 木材
- アルミ合金全般
- 真鍮
- 鋼材
スピンドル
スピンドル
ツールチャック形式：コレットチャック式
対応シャンク径：Φ3、Φ4、Φ6、Φ8対応シャンク径：Φ4、Φ6
定格回転数：5000rpm
定格回転数 高速用プーリー装着時：8500rpm
※高速用プーリーは別売です
モーター定格出力：100W
送り機構
送り機構
案内形式：リニアガイド
送り形式：Φ12台形ねじ - 樹脂ナット
※リード2mm
送り形式 ボールスクリュー化セット装着時：〈XY軸のみ〉ボールスクリュー
※リード4mm
※ボールスクリュー化セットは別売です
最大送り速度：〈XY軸〉15mm/s（F900）、〈Z軸〉7mm/s（F420）
分解能：1.25μm
分解能 ボールスクリュー化セット装着時：〈XY軸のみ〉2.5μm
※ボールスクリュー化セットは別売です
加工精度
加工精度
ボールスクリュー化セット装着時の誤差範囲：±0.02mm
加工実績は以下の通りです。
〈XY軸〉+0.016mm ～ -0.013mm
〈Z軸〉+0.001mm ～ -0.019mm
測定方法を含む詳細は、ページ下部の 加工精度測定表 をご覧ください。
電装部
電装部
コントローラー：TRA250（特別仕様）
電源：AC100V50/60Hz
消費電力：200W
対応CAM
対応CAM
Cut2D / VCarve / Cut3D / MeshCAM / Fusion360 / PhotoVCarve
記載されていないCAMについては、こちらからご確認いただけます。
外形寸法
外形寸法
W：552.5mm
D：487.8mm
H：513.8mm
重量
重量
67kg
加工精度測定表
加工条件
| 材質 | A2017 |
|---|---|
| ツール | OM-SE2SM-2-6 |
| 切込み | 0.1mm |
| 送り速度 | 300mm/min（F300） |
| 切込み速度 | 60mm/min（F60） |
| 送り機構 | 〈XY軸〉ボールスクリュー 〈Z軸〉Φ12台形ねじ - 樹脂ナット |
加工形状
単位：mm
測定結果
誤差範囲：〈XY軸〉+0.016mm ～ -0.013mm
〈Z軸〉+0.001mm ～ -0.019mm
KEYENCE ハンディプローブ3次元測定機 XM-5000 による測定。
| 測定箇所 | 実測値 | ||||
|---|---|---|---|---|---|
| X20 | Y20 | X10 | Y10 | Z2 | |
| A | +0.007 | -0.013 | +0.003 | -0.011 | -0.019 |
| B | +0.006 | -0.001 | +0.007 | -0.008 | -0.019 |
| C | +0.004 | -0.001 | 0 | +0.015 | +0.001 |
| D | +0.010 | +0.010 | +0.005 | -0.001 | -0.001 |
| E | +0.002 | +0.005 | +0.002 | -0.012 | -0.016 |
| F | +0.005 | 0 | -0.002 | -0.004 | -0.003 |
| G | +0.016 | -0.003 | +0.008 | -0.004 | -0.018 |
| H | -0.002 | -0.001 | -0.003 | -0.006 | -0.012 |
| I | -0.001 | -0.007 | +0.007 | +0.006 | -0.002 |
注意事項
- ページトップの製品写真には、オプション品のアルミハンドル3個セットが取り付けられています。オプション品は標準では付属しておりませんので、必要な場合は別途ご購入ください。
- 改良のため、製品の仕様や外観は予告なく変更される場合があります。
製品の購入
- KitMill AST200 本体
- コントローラ（TRA250）
- 制御ソフトウェア（USBCNCV4）
- ボールスクリュー化セット
- 原点センサーセット
- アルミハンドル 3個セット
- 高速用プーリー
- スピンドル用コレットチャック Φ4,6
- ステップクランプセット
- 平ベルト
- 85Kg W850×D450×H850
加工サンプル
▲ A7075（アルミ）t5 × 100 × 100mm加工の様子
加工条件
| 材質 | A7075（アルミ） t5 × 100 × 100mm |
|---|---|
| CAD | 図脳RAPID |
| CAM | Cut2D |
| ツール | OM-SE2SM-2-6 |
| ■ ポケット加工 | |
| 切込み | 0.5mm |
| 送り速度 | 300mm/min |
| ■ 切り抜き加工 | |
| 切込み | 0.5mm |
| 送り速度 | 300mm/min |
| 加工時間 | 約75分 |
| ■ 備考 | |
| スピンドル回転数 | 8500rpm |
| ステップクランプセット使用 |
加工条件
| 材質 | C3604（快削真鍮） t5 × 100 × 100mm |
|---|---|
| CAD | 図脳RAPID |
| CAM | Cut2D |
| ツール | OM-SE2SM-2-6 |
| ■ ポケット加工 | |
| 切込み | 0.5mm |
| 送り速度 | 300mm/min |
| ■ 切り抜き加工 | |
| 切込み | 0.5mm |
| 送り速度 | 300mm/min |
| 加工時間 | 約75分 |
| ■ 備考 | |
| スピンドル回転数 | 8500rpm |
| ステップクランプセット使用 |
加工条件
| 材質 | POM（樹脂） t5 × 100 × 100mm |
|---|---|
| CAD | 図脳RAPID |
| CAM | Cut2D |
| ツール | OM-SE2SM-2-6 |
| ■ ポケット加工 | |
| 切込み | 2.5mm |
| 送り速度 | 300mm/min |
| ■ 切り抜き加工 | |
| 切込み | 5.0mm |
| 送り速度 | 300mm/min |
| 加工時間 | 約15分 |
| ■ 備考 | |
| スピンドル回転数 | 8500rpm |
| ステップクランプセット使用 |
加工条件
| 材質 | ホワイトオーク（木材） t5 × 100 × 100mm |
|---|---|
| CAD | 図脳RAPID |
| CAM | Cut2D |
| ツール | OM-SE2SM-2-6 |
| ■ ポケット加工 | |
| 切込み | 2.5mm |
| 送り速度 | 300mm/min |
| ■ 切り抜き加工 | |
| 切込み | 5.0mm |
| 送り速度 | 300mm/min |
| 加工時間 | 約15分 |
| ■ 備考 | |
| スピンドル回転数 | 8500rpm |
| ステップクランプセット使用 |
加工条件
| 材質 | S50C（鉄） t5 × 100 × 100mm |
|---|---|
| CAD | 図脳RAPID |
| CAM | Cut2D |
| ツール | OM-SE2SM-2-6 |
| ■ ポケット加工 | |
| 切込み | 0.2mm |
| 送り速度 | 300mm/min |
| ■ 切り抜き加工 | |
| 切込み | 0.2mm |
| 送り速度 | 300mm/min |
| 加工時間 | 約195分 |
| ■ 備考 | |
| スピンドル回転数 | 8500rpm |
| ステップクランプセット使用 |
加工条件
| 材質 | A7075（アルミ） t5 × 100 × 100mm |
|---|---|
| CAD | 図脳RAPID |
| CAM | Cut2D |
| ツール | OM-SE2SM-2-6 |
| ■ ポケット加工 | |
| 切込み | 0.5mm |
| 送り速度 | 300mm/min |
| ■ 切り抜き加工 | |
| 切込み | 0.5mm |
| 送り速度 | 300mm/min |
| 加工時間 | 約75分 |
| ■ 備考 | |
| スピンドル回転数 | 8500rpm |
| ステップクランプセット使用 |
加工条件
| 材質 | C3604（快削真鍮） t5 × 100 × 100mm |
|---|---|
| CAD | 図脳RAPID |
| CAM | Cut2D |
| ツール | OM-SE2SM-2-6 |
| ■ ポケット加工 | |
| 切込み | 0.5mm |
| 送り速度 | 300mm/min |
| ■ 切り抜き加工 | |
| 切込み | 0.5mm |
| 送り速度 | 300mm/min |
| 加工時間 | 約75分 |
| ■ 備考 | |
| スピンドル回転数 | 8500rpm |
| ステップクランプセット使用 |
加工条件
| 材質 | POM（樹脂） t5 × 100 × 100mm |
|---|---|
| CAD | 図脳RAPID |
| CAM | Cut2D |
| ツール | OM-SE2SM-2-6 |
| ■ ポケット加工 | |
| 切込み | 2.5mm |
| 送り速度 | 300mm/min |
| ■ 切り抜き加工 | |
| 切込み | 5.0mm |
| 送り速度 | 300mm/min |
| 加工時間 | 約15分 |
| ■ 備考 | |
| スピンドル回転数 | 8500rpm |
| ステップクランプセット使用 |
加工条件
| 材質 | ホワイトオーク（木材） t5 × 100 × 100mm |
|---|---|
| CAD | 図脳RAPID |
| CAM | Cut2D |
| ツール | OM-SE2SM-2-6 |
| ■ ポケット加工 | |
| 切込み | 2.5mm |
| 送り速度 | 300mm/min |
| ■ 切り抜き加工 | |
| 切込み | 5.0mm |
| 送り速度 | 300mm/min |
| 加工時間 | 約15分 |
| ■ 備考 | |
| スピンドル回転数 | 8500rpm |
| ステップクランプセット使用 |
加工条件
| 材質 | S50C（鉄） t5 × 100 × 100mm |
|---|---|
| CAD | 図脳RAPID |
| CAM | Cut2D |
| ツール | OM-SE2SM-2-6 |
| ■ ポケット加工 | |
| 切込み | 0.2mm |
| 送り速度 | 300mm/min |
| ■ 切り抜き加工 | |
| 切込み | 0.2mm |
| 送り速度 | 300mm/min |
| 加工時間 | 約195分 |
| ■ 備考 | |
| スピンドル回転数 | 8500rpm |
| ステップクランプセット使用 |
その他加工サンプル
オオクワガタの模型（A2017）
歯車（S45C）の追加工
刻印
製品の購入
- KitMill AST200 本体
- コントローラ（TRA250）
- 制御ソフトウェア（USBCNCV4）
- ボールスクリュー化セット
- 原点センサーセット
- アルミハンドル 3個セット
- 高速用プーリー
- スピンドル用コレットチャック Φ4,6
- ステップクランプセット
- 平ベルト
- 85Kg W850×D450×H850
本製品の動作に必要なもの
USBポート搭載パソコン
付属のコントローラー（TRA250）との接続のため、USBポート搭載のパソコンが必要です。動作環境については、こちらをご覧ください。
CADソフトウェア
CADは当社で取り扱っておりませんので、用途に合わせたものを別途ご用意ください。
2DCAMを使用される場合はDXFファイルが出力できるものを、3DCAMを使用される場合はSTLファイルが出力できるものをご利用ください。
CAMソフトウェア
キットに含まれておりませんので、用途に合わせたものを別途ご用意ください。
CAMソフトウェア比較（解説記事）
CAMソフトウェア一覧（購入ページ）
エンドミル
キットに含まれていませんので、用途に合わせたものを別途ご購入ください。その際、「KitMill」の対応シャンク径と、エンドミルのシャンク径が同じであることをご確認ください。
初めて購入される方には下記をおすすめします。
アルミ・樹脂用超硬スクエアエンドミル 5本入りお買い得セット
※ NCプログラムをテキストエディタなどで作成すれば、CAD/CAMがなくても動かすことはできます。しかし、部品を加工するためのNCプログラムは数千行、ものによっては数万行におよぶため、部品を製作される場合はCAD/CAMは必須だとお考えください。
キットの組み立てに必要な工具類
六角レンチ
2面幅1.5～8mmのものが必要です。（商品ページへ）
+ドライバ
No.00とNo.2のものが必要です。
-ドライバ
幅2mmと5mmのものが必要です。
半田ごて・半田
配線作業の際に必要になります。
ニッパー
配線作業の際、ケーブルの切断や被覆を取るために使います。
スパナ
2面幅7mmと8mmのものが必要です。
あると便利なもの
スクレーパー
両面テープで固定した材料をはがすために使います。
両面テープ
材料の固定に使います。貼って簡単にはがせるタイプのものをおすすめします。
