懐深く木目細かい、木材加工の精鋭機。
Broad but Precise. An Elite Woodworking Machine.
![](/a/img/products/moc/moc_outline01.jpg)

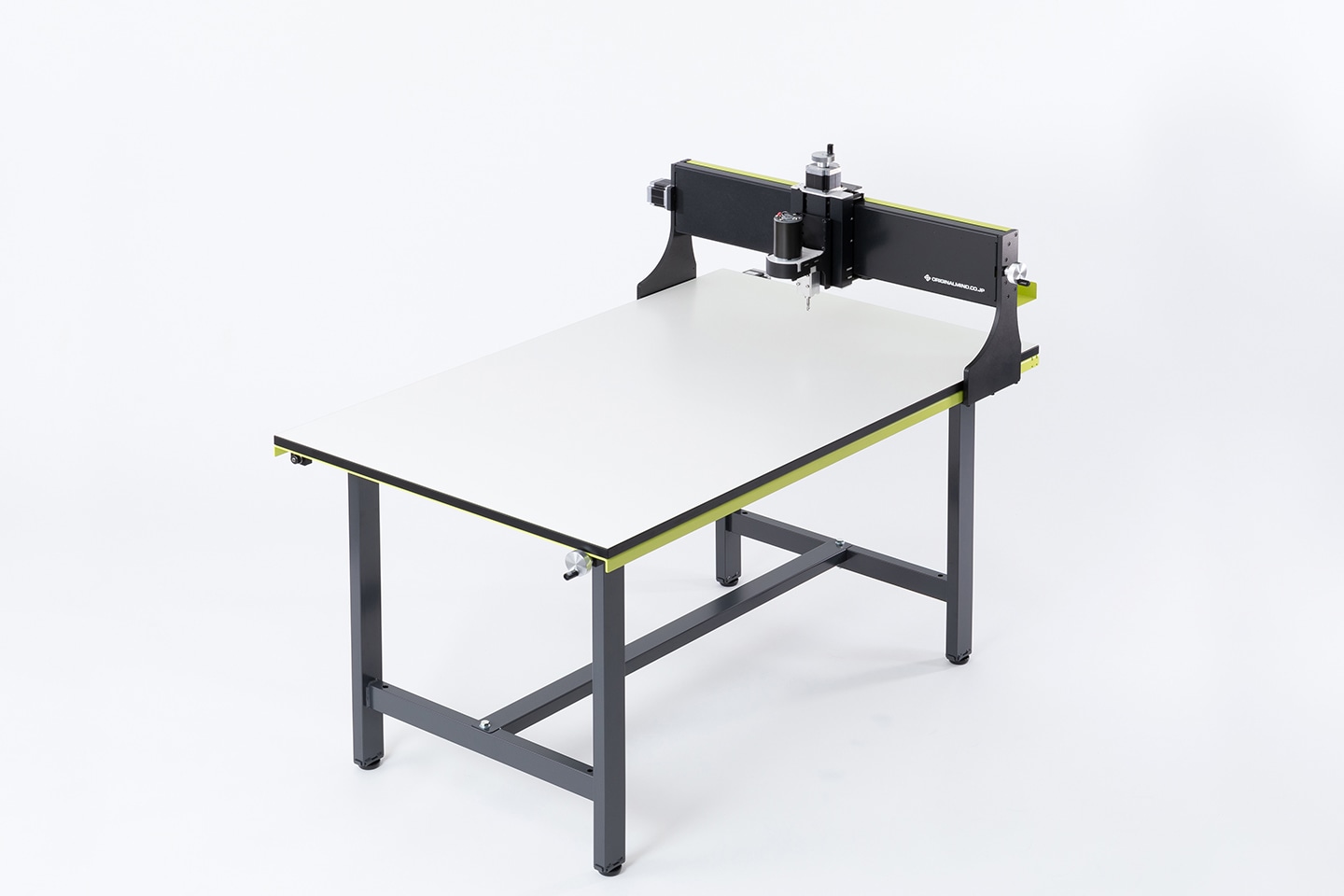

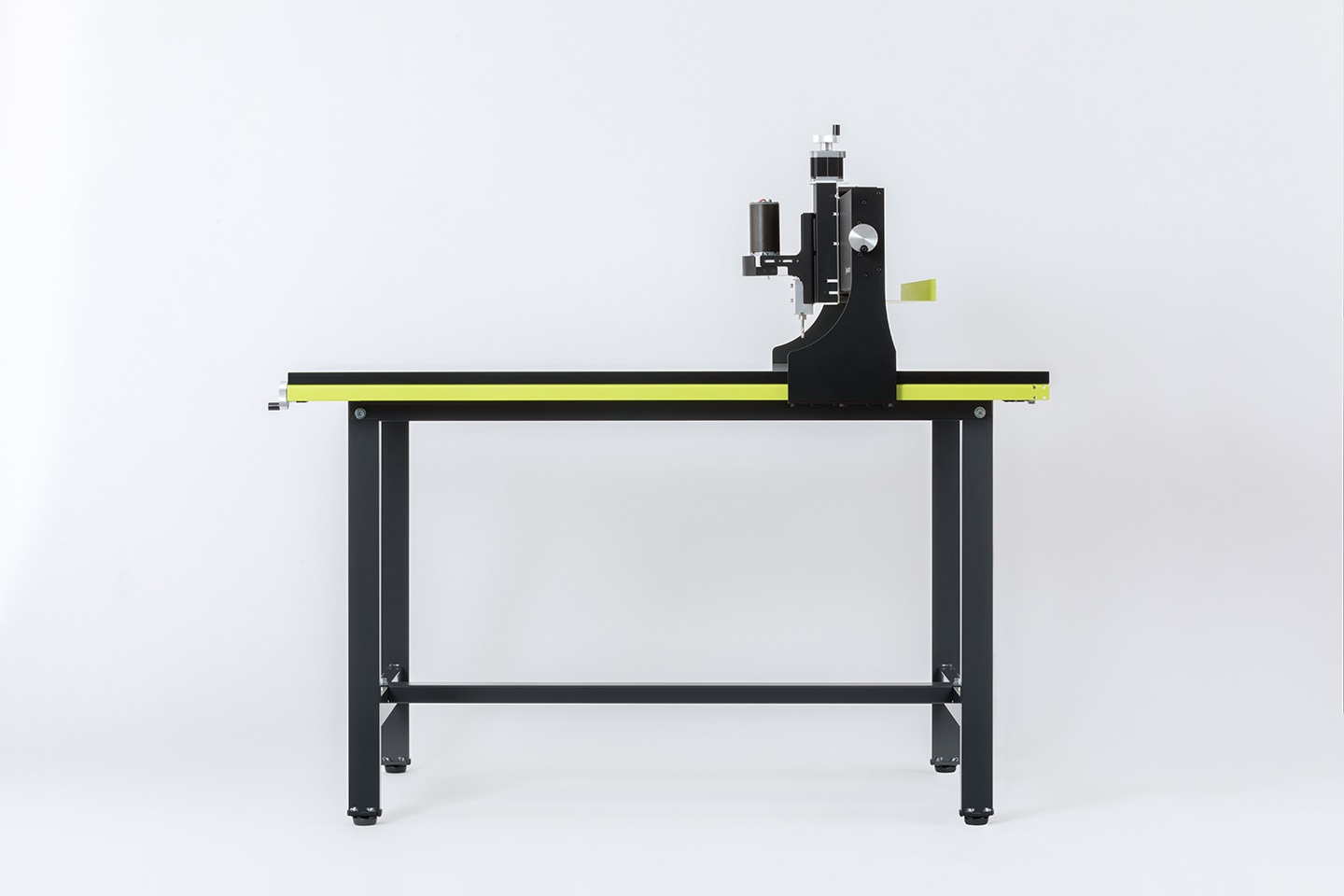

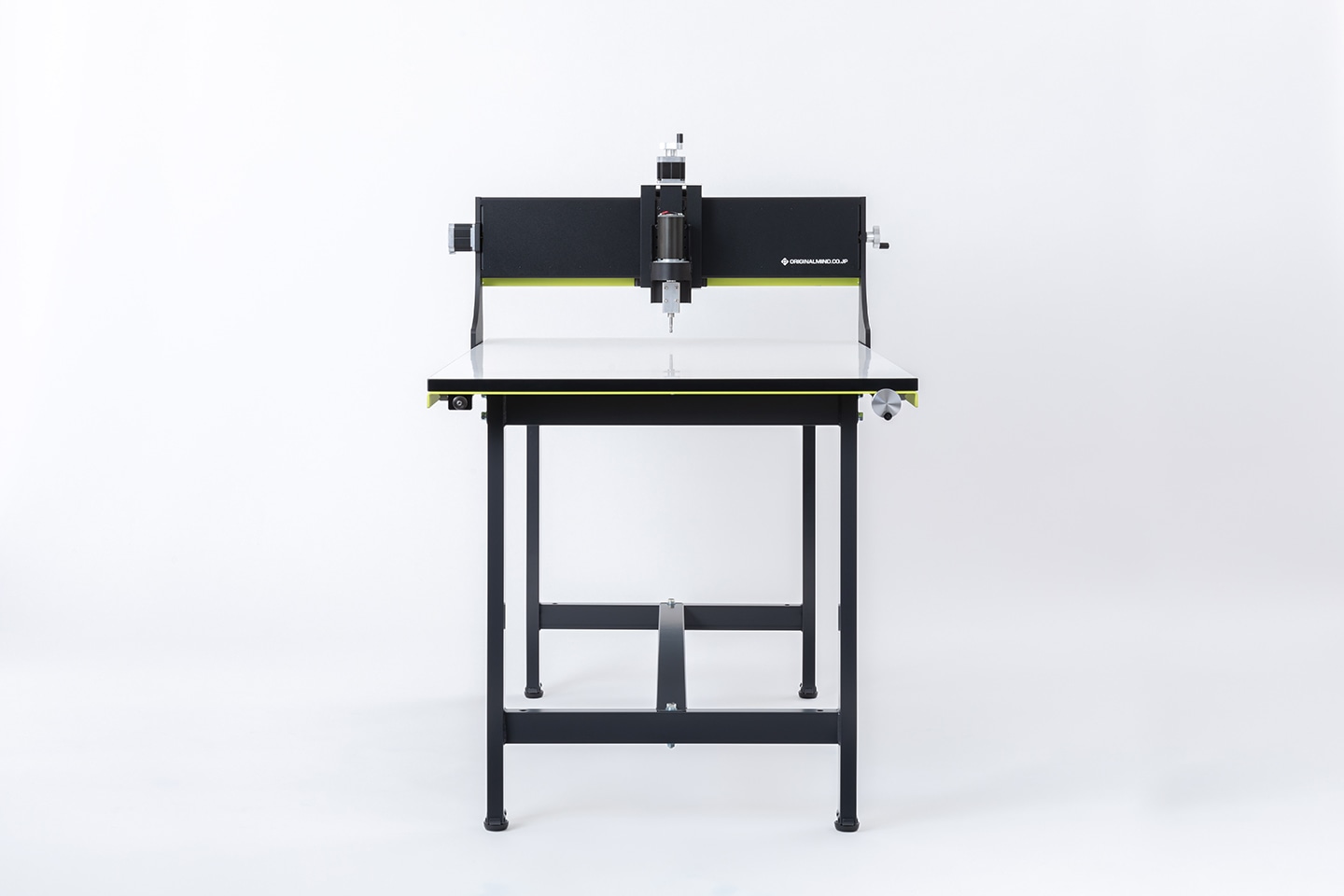

「KitMill」シリーズのうち、木材加工専用に開発されたテーブル型の大型機。A3用紙4枚分(900 × 560mm)に及ぶ加工範囲を誇るほか、オプションで切りくず対策用の集塵ユニットを備えるなど、大判の木版を使った作品づくりに実力を発揮。木材加工時の粉塵に強い設計と堅牢な構造を採用し、使い方次第でアルミなどの軽金属にも対応。楽器から家具まで、木のぬくもりとともに広がるアイデアをサポートする。
開発ポイント
クリーンな木材加工を実現する集塵ユニット
![](/a/img/products/moc/moc_outline02.jpg)
木材から発生する切りくずの問題に対応するべく、集塵用のオプション品をご用意。木材加工に付き物の粉塵の飛散を抑え、クリーンな使用環境を実現する。
※ すべての切りくずを集塵できるわけではありません。
出力と駆動音のバランスに優れたスピンドルを採用
![](/a/img/products/moc/moc_outline03.jpg)
大判サイズの加工を想定し、出力と駆動音のバランスに優れたスピンドルモーター(100W)を採用。
大きな部品の加工において、スピンドルモーターの出力を高めれば加工時間は短縮されるものの、駆動音が大きくなる問題を解決し、加工中のストレス軽減に貢献する。
切りくずに強く、扱いやすい設計
![](/a/img/products/moc/moc_outline04.jpg)
信頼性の高いリニアガイドを案内機構に採用。摺動面のあるリニアガイドをフレームやテーブルの裏側に配置することで、加工時に発生する粉塵がかかりにくい構造に。
Y軸のリードスクリューは機械的に同期させ、左右に1本ずつ配置。モーターを2個使用するタイプと比べて左右の同期が崩れにくく、起動の度に確認や調整の必要がないため、取り扱いも簡単。
Engineer : Hidetoshi Gomi
Editor : Keita Fukasawa
Photographer : Kota Sugawara
外形寸法
製品構成
![](/a/img/products/composition/composition-moc.jpg)
加工機本体
![](/a/img/products/composition/composition-tra250.jpg)
コントローラー
(標準:TRA250)
![](/a/img/products/composition/composition-cable.jpg)
配線用ケーブル類
制御ソフトウェア
(USBCNC V4)
その他、ご用意いただくものについてはこちらをご覧ください。
仕様
テーブルサイズ
テーブルサイズ
W:750mm
D:1200mm
取り付け可能な材料の高さ
取り付け可能な材料の高さ
標準:105mm
集塵ユニット装着時:55mm
※集塵ユニットは別売です
ストローク
ストローク
X軸:574mm
Y軸:910mm
Z軸:56mm
加工可能な材料
加工可能な材料
- 樹脂
- FRP
- 木材
- アルミ合金全般
- 真鍮
スピンドル
スピンドル
ツールチャック形式:セットスクリュー式
対応シャンク径:Φ6
定格回転数:7300rpm
定格回転数 高速用プーリー装着時:13000rpm
※高速用プーリーは別売です
モーター定格出力:100W
送り機構
送り機構
案内形式:リニアガイド
送り形式:Φ12台形ねじ - 樹脂ナット
※リード2mm
送り形式 ボールスクリュー化セット装着時:〈XY軸のみ〉ボールスクリュー
※リード4mm
※ボールスクリュー化セットは別売です
最大送り速度:〈XY軸〉20mm/s(F1200)、〈Z軸〉15mm/s(F900)
最大送り速度 ボールスクリュー化セット装着時:〈XY軸〉50mm/s(F3000)、〈Z軸〉15mm/s(F900)
※ボールスクリュー化セットは別売です
分解能:1.25μm
分解能 ボールスクリュー化セット装着時:〈XY軸のみ〉2.5μm
※ボールスクリュー化セットは別売です
電装部
電装部
コントローラー:TRA250(特別仕様)
電源:AC100V50/60Hz
消費電力:200W
対応CAM
対応CAM
Cut2D / VCarve / Cut3D / MeshCAM / Fusion360 / PhotoVCarve
記載されていないCAMについては、こちらからご確認いただけます。
外形寸法
外形寸法
W:876mm
D:1302mm
H:1154mm
重量
重量
65kg
注意事項
- ページトップの製品写真には、オプション品のアルミハンドル3個セットが取り付けられています。オプション品は標準では付属しておりませんので、必要な場合は別途ご購入ください。
- 改良のため、製品の仕様や外観は予告なく変更される場合があります。
加工サンプル

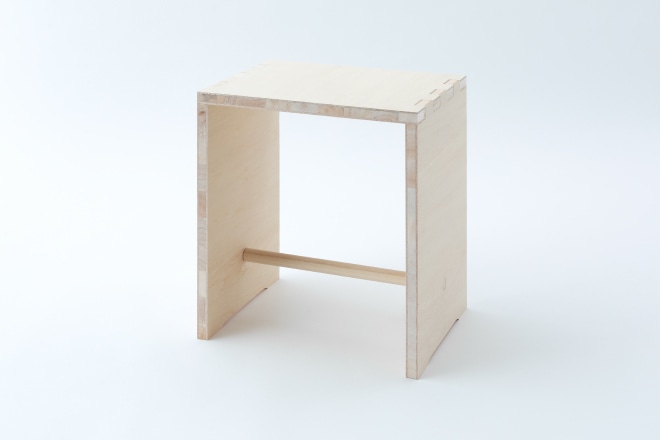

▲ スツール(シナランバー)t21 × 500 × 800mm加工の様子
![](/a/img/products/moc/moc_sample01.jpg)
加工条件
材質 | シナランバー(木材) t21 × 500 × 800mm |
---|---|
CAD | Illustrator |
CAM | Cut2D |
ツール | VAC-PEM2EXL4-20 |
■ 切り抜き加工 | |
切込み | 1.0mm |
送り速度 | 900mm/min |
加工時間 | 約135分 |
■ 備考 | |
高速用プーリー使用 | |
スピンドル回転数 | 13000rpm |
木ネジで捨板に固定 |
![](/a/img/products/moc/moc_sample02.jpg)
加工条件

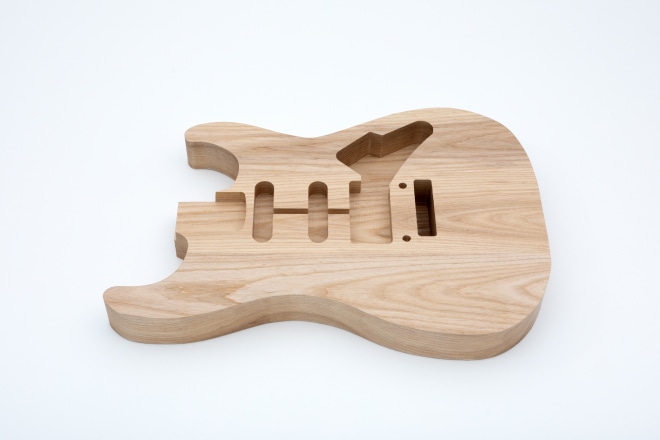

材質 | ホワイトアッシュ(木材) t45 × 350 × 500mm |
---|---|
CAD | 図脳RAPID |
CAM | Cut2D |
ツール | XAL-PEM2LB6-50 |
■ 表面加工 | |
切込み | 1.0mm |
送り速度 | 350mm/min |
加工時間 | 約765分 |
■ 裏面加工 | |
切込み | 1.0mm |
送り速度 | 350mm/min |
加工時間 | 約115分 |
■ 備考 | |
高速用プーリー使用 | |
集塵ユニット使用 | |
スピンドル回転数 | 13000rpm |
木ネジで捨板に固定 |
![](/a/img/products/moc/moc_sample01s.jpg)
加工条件
材質 | シナランバー(木材) t21 × 500 × 800mm |
---|---|
CAD | Illustrator |
CAM | Cut2D |
ツール | VAC-PEM2EXL4-20 |
■ 切り抜き加工 | |
切込み | 1.0mm |
送り速度 | 900mm/min |
加工時間 | 約135分 |
■ 備考 | |
高速用プーリー使用 | |
スピンドル回転数 | 13000rpm |
木ネジで捨板に固定 |
![](/a/img/products/moc/moc_sample02s.jpg)
加工条件

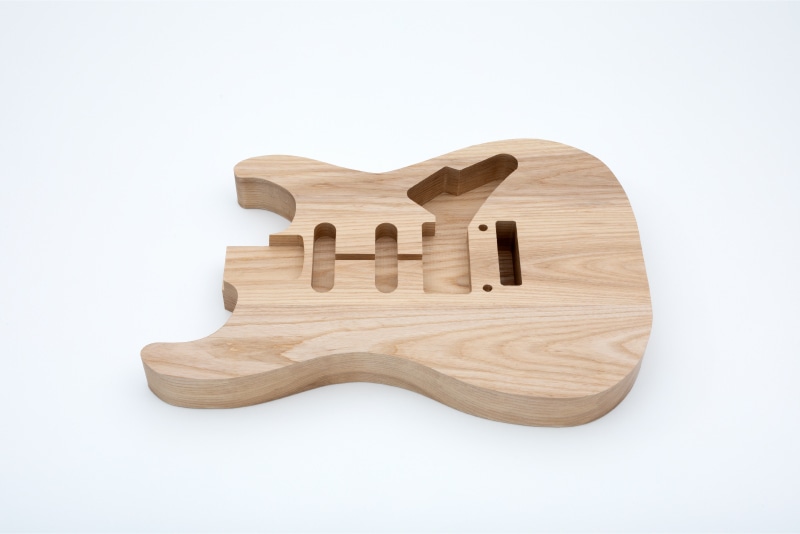

材質 | ホワイトアッシュ(木材) t45 × 350 × 500mm |
---|---|
CAD | 図脳RAPID |
CAM | Cut2D |
ツール | XAL-PEM2LB6-50 |
■ 表面加工 | |
切込み | 1.0mm |
送り速度 | 350mm/min |
加工時間 | 約765分 |
■ 裏面加工 | |
切込み | 1.0mm |
送り速度 | 350mm/min |
加工時間 | 約115分 |
■ 備考 | |
高速用プーリー使用 | |
集塵ユニット使用 | |
スピンドル回転数 | 13000rpm |
木ネジで捨板に固定 |
本製品の動作に必要なもの
USBポート搭載パソコン
付属のコントローラー(TRA250)との接続のため、USBポート搭載のパソコンが必要です。動作環境については、こちらをご覧ください。
CADソフトウェア
CADは当社で取り扱っておりませんので、用途に合わせたものを別途ご用意ください。
2DCAMを使用される場合はDXFファイルが出力できるものを、3DCAMを使用される場合はSTLファイルが出力できるものをご利用ください。
CAMソフトウェア
キットに含まれておりませんので、用途に合わせたものを別途ご用意ください。
CAMソフトウェア比較(解説記事)
CAMソフトウェア一覧(購入ページ)
エンドミル
キットに含まれていませんので、用途に合わせたものを別途ご購入ください。その際、「KitMill」の対応シャンク径と、エンドミルのシャンク径が同じであることをご確認ください。
初めて購入される方には下記をおすすめします。
アルミ・樹脂用超硬スクエアエンドミル 5本入りお買い得セット
※ NCプログラムをテキストエディタなどで作成すれば、CAD/CAMがなくても動かすことはできます。しかし、部品を加工するためのNCプログラムは数千行、ものによっては数万行におよぶため、部品を製作される場合はCAD/CAMは必須だとお考えください。
キットの組み立てに必要な工具類
六角レンチ
2面幅1.5~4mmのものが必要です。(商品ページへ)
+ドライバ
No.00とNo.2のものが必要です。
-ドライバ
幅2mmと5mmのものが必要です。
半田ごて・半田
配線作業の際に必要になります。
ニッパー
配線作業の際、ケーブルの切断や被覆を取るために使います。
スパナ
2面幅13mmのものが必要です。
はさみ、カッターナイフ
集塵ユニットの組み立てに使います。
あると便利なもの
スクレーパー
両面テープで固定した材料をはがすために使います。
両面テープ
材料の固定に使います。貼って簡単にはがせるタイプのものをおすすめします。
