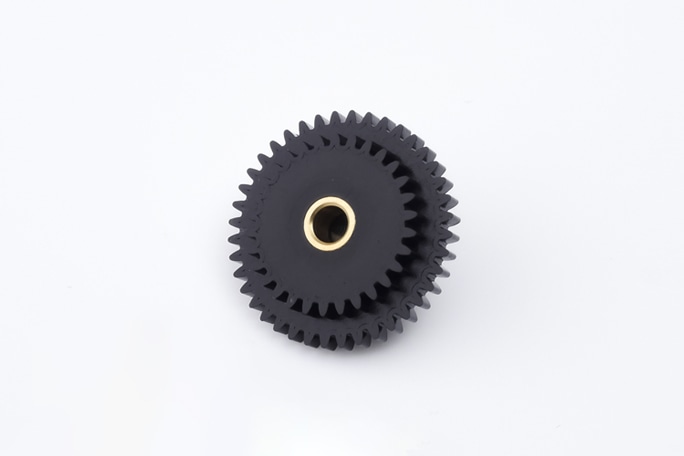

2段歯車（インサート成形）
INARIではインサート成形もできます。
INARIを使用することで、独自設計の歯車を短期間で製作できます。
成形材料
：
POM（黒）
成形品体積
：
0.7cc
型材料
：
A2017
型サイズ
：
t17 × 33 × 33mm
- 組立後のサイズ、ねじは含まない
CAD
：
図脳RAPID
型加工時間
：
約100分
成形手順をご紹介します。
今回使用するインサート部品（インサートカラー）です。ローレット加工されているため成形後は外れなくなります。
金型にインサートカラーをはめ込みます。

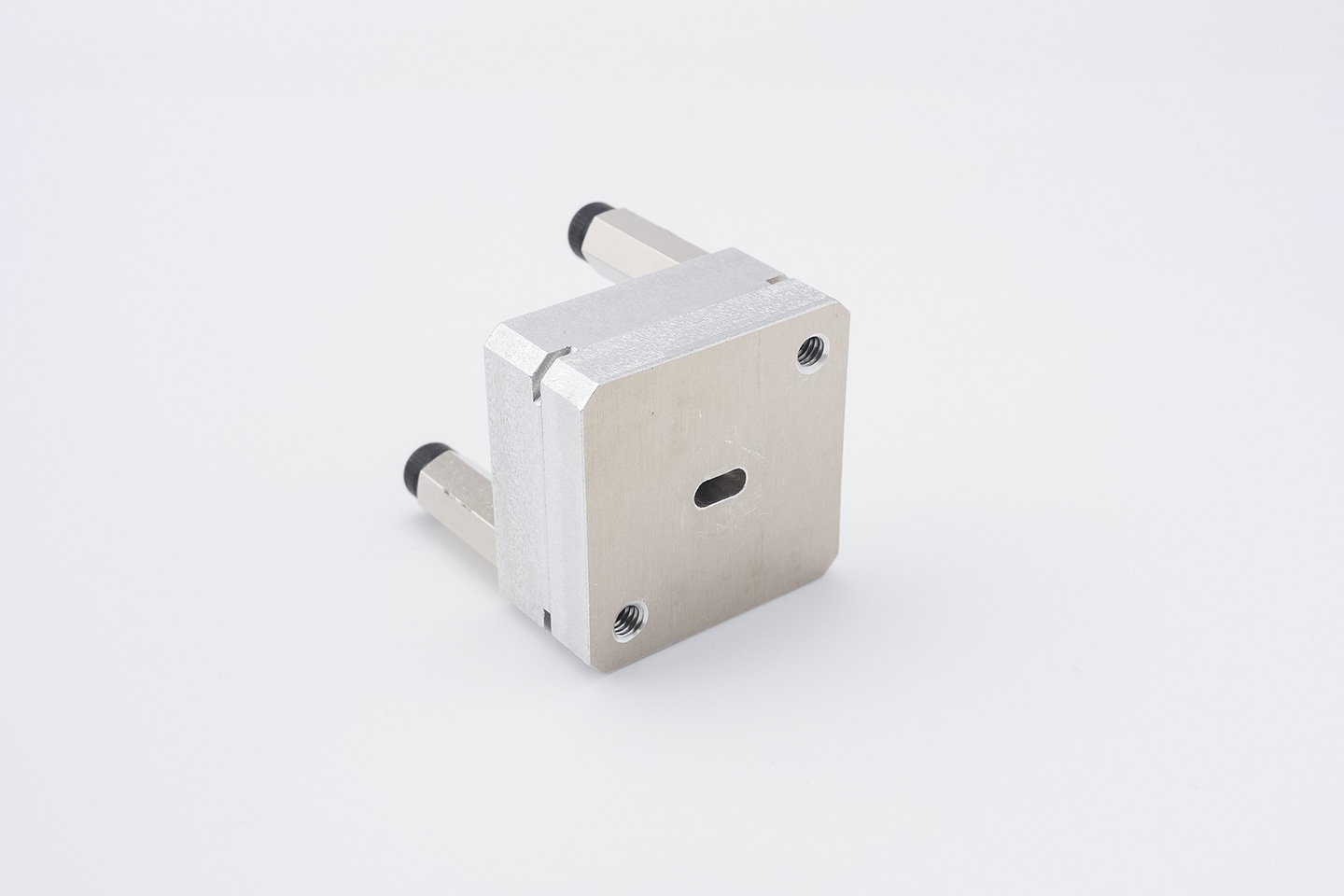

金型をねじで固定し、INARIで溶けた材料をインサートカラーの周りに充填します。

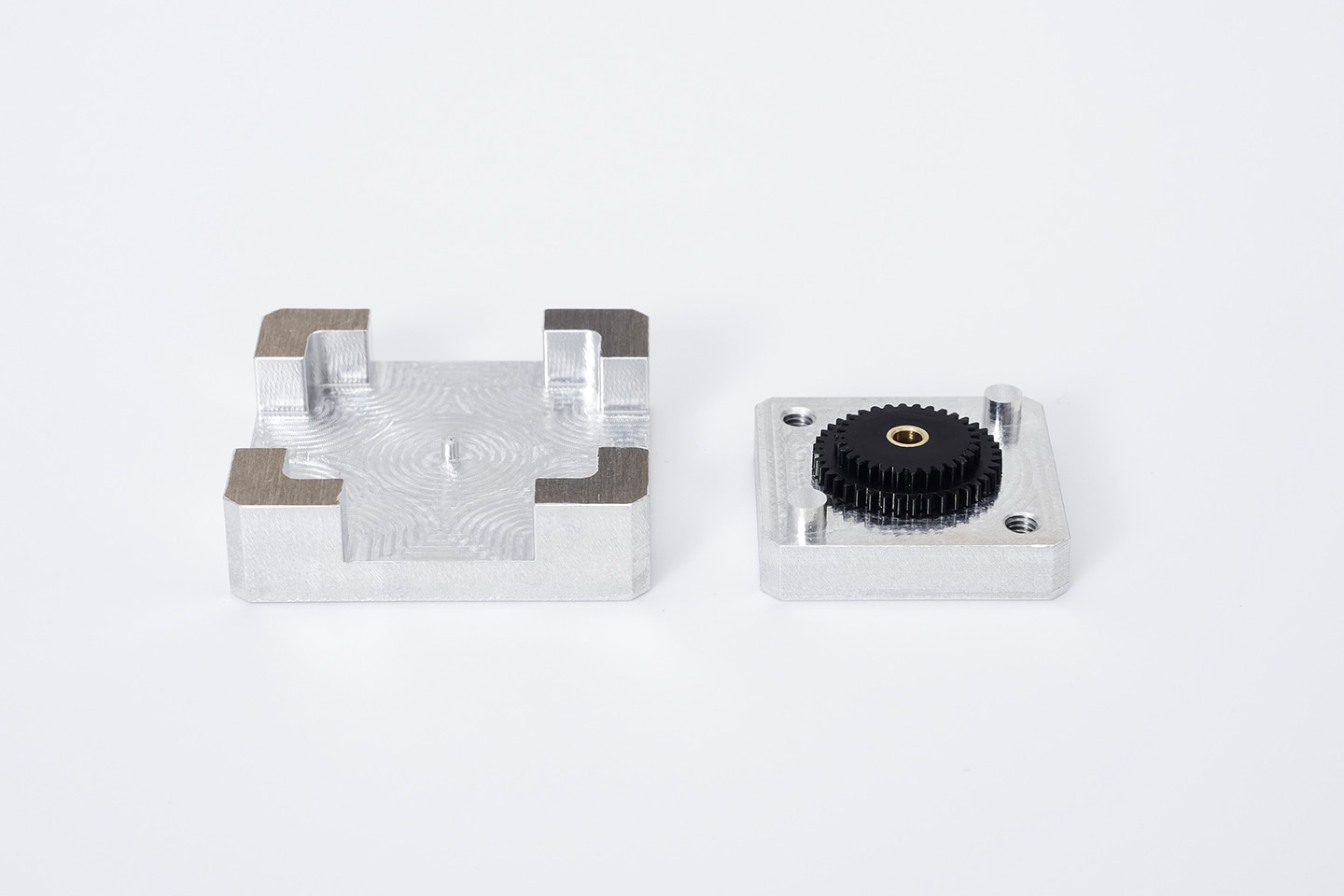

成形品がキャビティ側に残った場合は、スプール部分をペンチで挟んで引き抜きます。

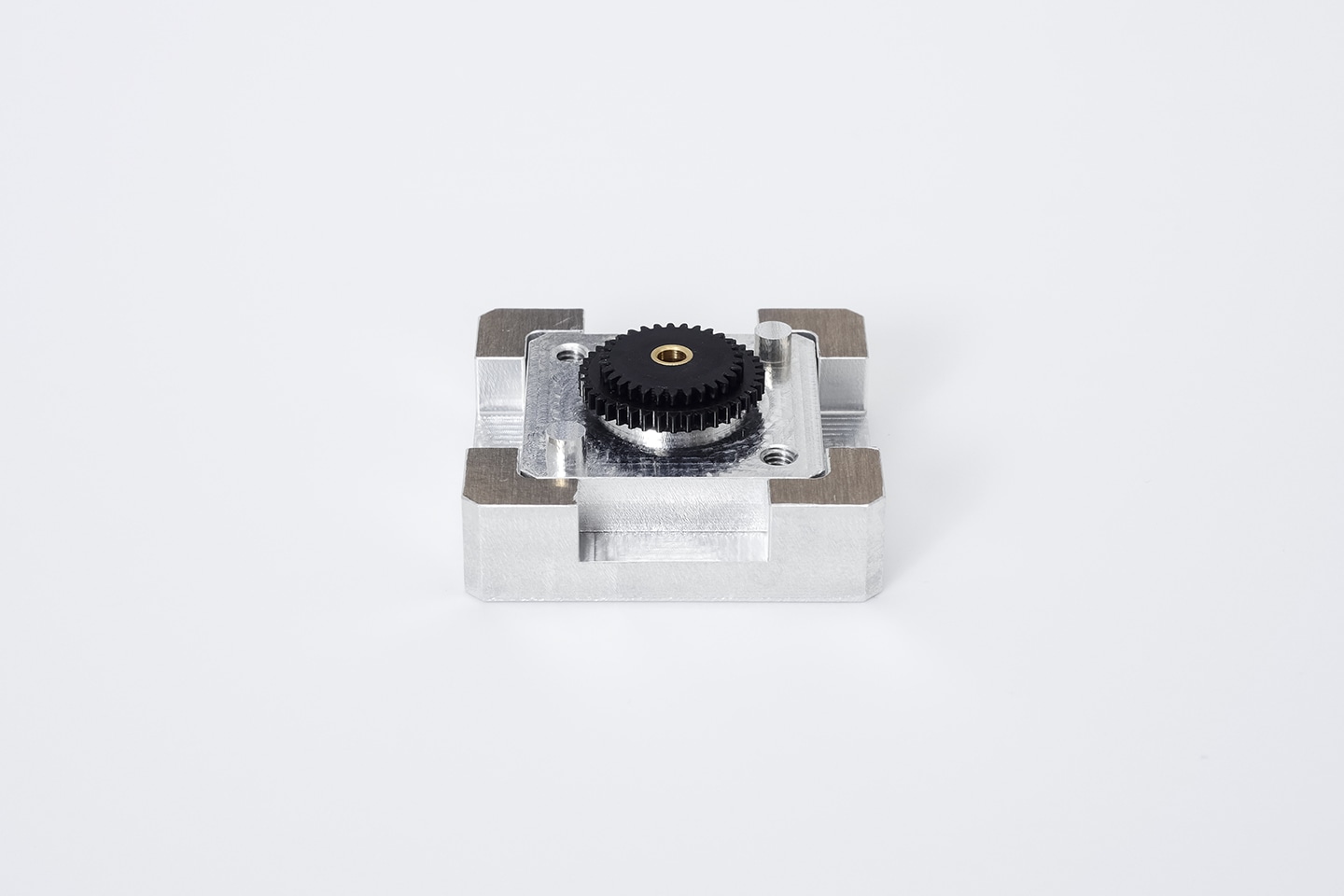

コア側に残った場合は押出プレートを使って取り外します。
歯の部分はPOMのためすべり特性があり、軸穴は金属のため強度があります。金属部品から置き換えれば軽量化の効果もあります。
成形サンプルの取り寄せ
2段歯車
商品コード：531042
税込 100 円
型は付属しません。
