ダンベル試験片 JIS K7139 A1 t4

JIS K7139にもとづいたタイプA1、厚さ4mmのダンベル試験片です。

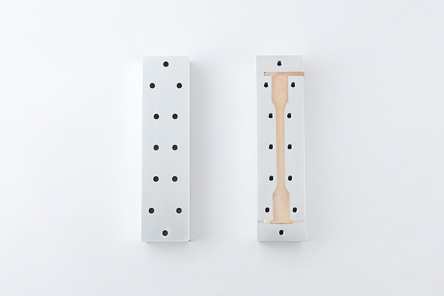

型はmeviyで製作しました。meviyは金型製作のサービスではありませんが、ダンベル試験片のように抜き勾配が不要な成形品であれば型製作のサービスとしても利用できます。納期も1週間程度なので、手軽にINARIを使えるようになります。

成形材料
PP(フィラー入り)、その他
成形品体積
11.4cc
型材料
A7075
型サイズ
t20 × 220 × 60mm
※組立後のサイズ、ねじは含まない
型製作方法
CAD
SOLIDWORKS
型製作費用
26,864円

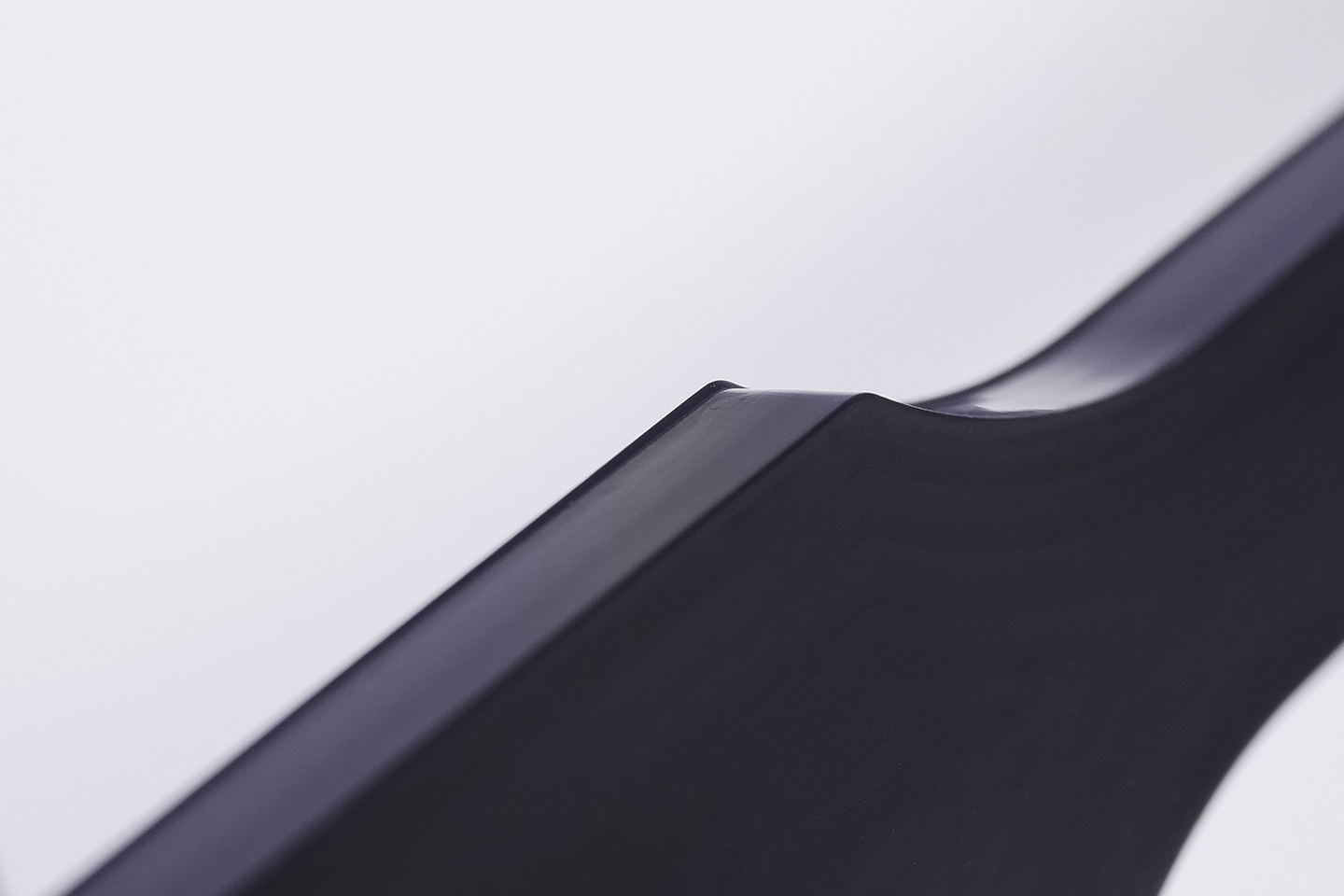

meviyで製作した型は角部が面取りされるため、成形品は面取りされている部分が少し膨らみます。この程度であれば手加工で除去できるので使用上は問題ありません。

成形品はセットスクリューで押し出して取り外します。meviyでは抜き勾配は付けられませんが、ダンベル試験片の場合は抜き勾配がなくても取り外せるので問題ありません。

  • 加工面の粗さや、成形素材によっては取り外せなくなる可能性もあります。

各種材料(PP/炭素繊維30%、PP/セルロース繊維40%、PP、PS、PE、ABS)で成形できることを確認しました。

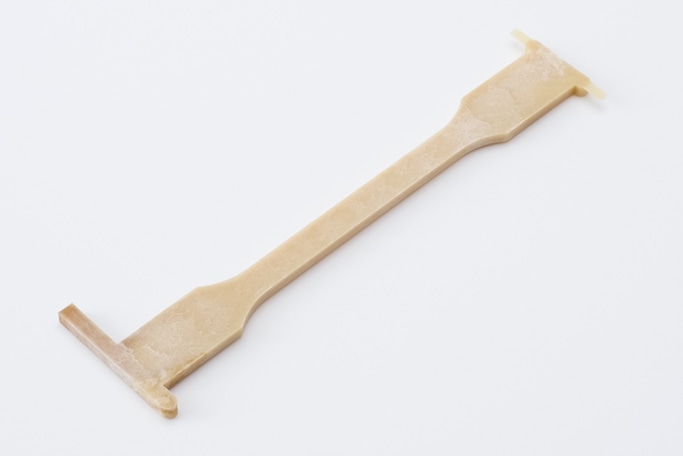

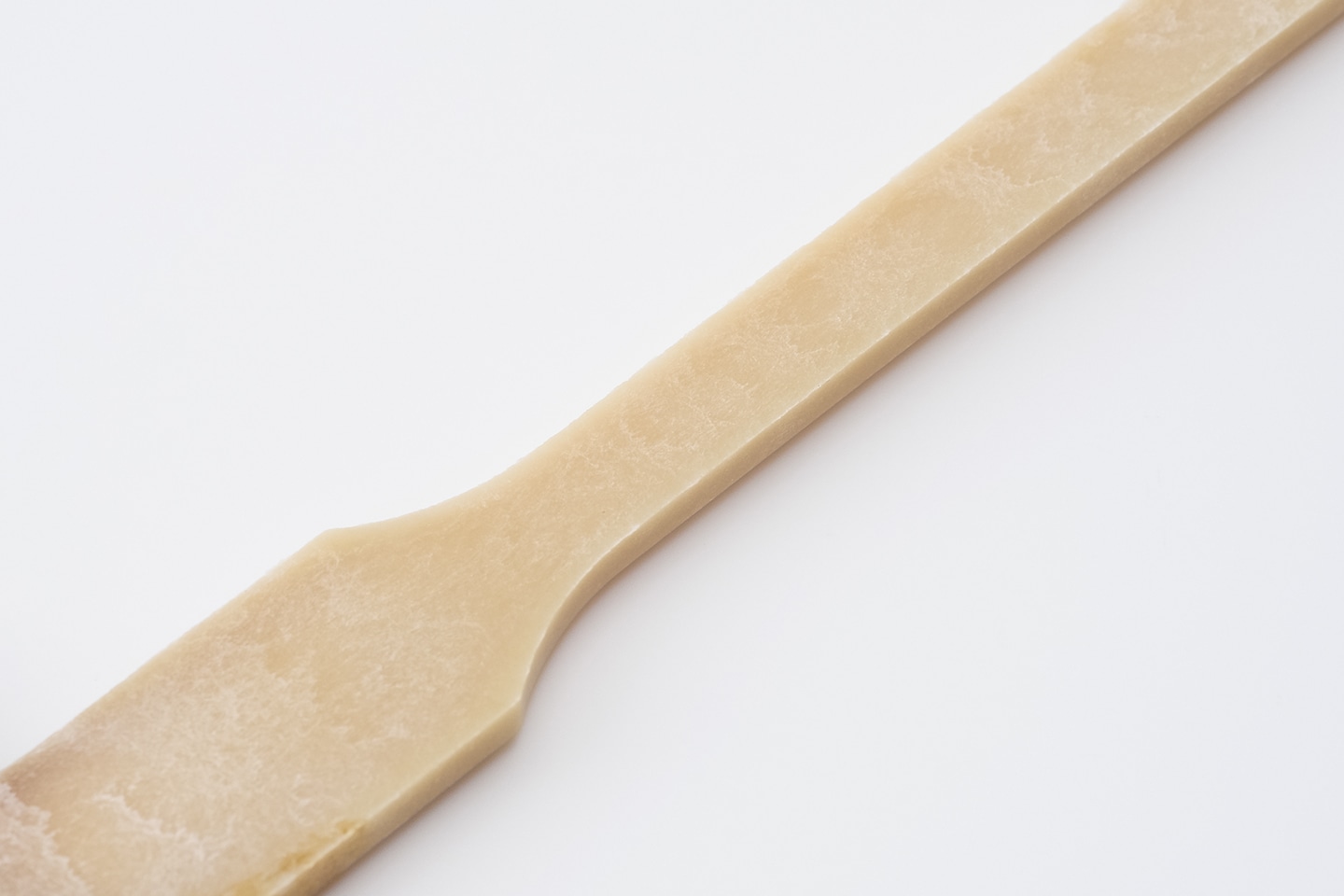

セルロース繊維40%配合のPPでも成形してみました。環境に配慮した材料の試験片製作も可能です。

KitMillを使えば形状変更も即日可能

KtiMill RZ420」で型を製作し、厚みをt2に変更したダンベル試験片を製作しました。「KitMill」と「INARI」を使えば自身で型と成形品を準備できるため、形状変更した試験片の製作も手軽に行えます。

型の加工から試験片の成形まで即日行うことも可能となり、開発期間の短縮に大いに貢献します。

成形サンプルの取り寄せ

ダンベル試験片 JIS K7139 A1 t4

商品コード:531041
税込 100
材料はPP/セルロース繊維40%のみです。
型は付属しません。
送料無料、ポスト投函便でのお届けとなります。
