移動量:60mm
ステージ面サイズ:80×80mm
送りねじ:ボールねじ Φ8リード1mm
ガイド:リニアブッシュ
主材質:アルミ
表面処理:黒アルマイト処理
分解能:2μm/パルス(Full)、1μm/パルス(Half)
耐荷重:20kgf(196N)
モーター:PK544-NB-C16
標準価格:180,000円

モーター後部にハンドルが付いているため、手回しによる微調整が可能です。
2台積み重ねることにより、簡単にXYステージにすることができます。(ステージ面と底面の取り付け穴ピッチが共通なので、追加工の必要はありません。ネジ止めだけで簡単にXYにできます。)

コンパクトなボディの中に、CWリミット、CCWリミット、原点、近接原点の計4つのセンサが内蔵されています。

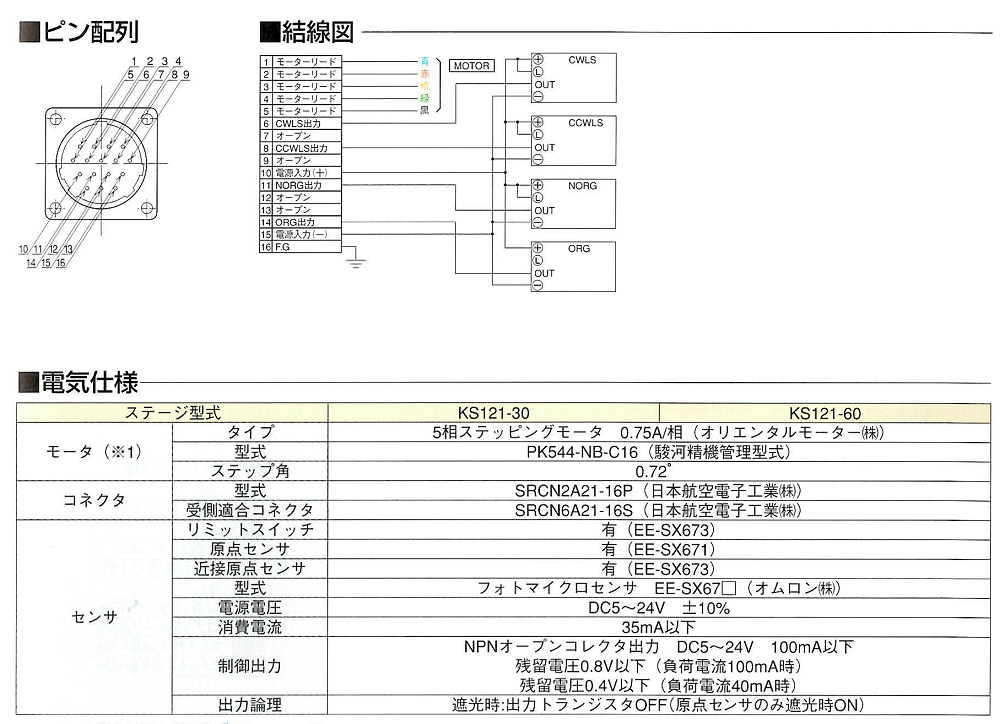

内部結線図についてはこちらをご覧ください。

ドライバは付属しませんが、組み合わせ可能なドライバをご用意しております。あわせてご検討ください。

・メレック 5相ステッピングモータドライバ DB-5410
・オリエンタルモーター 5相ステッピングモータードライバ SD5107P3
・オリエンタルモーター 5相ステッピングモータードライバ UDK5107NW2
・オリエンタルモーター 5相ステッピングモータードライバ RKD507-A
・オリエンタルモーター 5相ステッピングモータードライバ UDX5107N

●接続例

下記の図の一番上の回路は、コントローラにArduino+CNCシールド(Amazonで現時点で2,630円)、ドライバにRKD507-Aを使用しています。「Arduinoでメカトロニクス製品を動かそう」では、Arduinoで動かす場合の詳細なご説明をしています。ぜひご覧ください。

中央の回路は、コントローラにSG8030J、ドライバにDB-5410を使用しています。SG8030Jは、スイッチを押している間だけ運転させたり、あらかじめ設定したデータを外部信号で選択して位置決め運転させるといったことが簡単にできます。この回路の場合は、スイッチを押している間だけ運転させる例です。「位置決め運転方式」の設定を「順送り位置決め(tyP-S)」にした上で、CWスキャンをONさせると、CW方向に回転、CCWスキャンをONさせると、CCW方向に回転します。

一番下の回路は、コントローラに当社のパルス変換IC、ドライバにDB-5410を使用しています。手動パルサ(ハンドル)に連動してステージが動くので、顕微鏡の拡大映像をモニタで確認しながら対象物の観察や検査をしたいときに便利です。手動パルサはこちら(Amazon)から購入できます。



●商品の状態

多少汚れやキズがありますが、ほとんど使用感がなく精度も保たれています。
実際にドライバ(DB-5410)に接続し、正確な位置決め運転ができること、及び、内蔵センサ(CWリミット、CCWリミット、原点、近接原点の計4つのセンサ)が正常に動作することを確認しています。
ドライバは付属しません。
コネクタ(SRCN6A21-16S)を1個付属します。

複数セットをご用意しましたが、型番末尾に「-8」や「-3」と付いているものが混ざっています。しかしこれはケーブルの長さを示すものであり、本体の寸法や仕様に何ら違いはありません。本商品にはケーブルは付属せず、コネクタのみを付属します。
