USBケーブル(インサート成形 / アルミ型)

INARIではインサート成形もできます。
インサート成形の例として、USBケーブルの成形手順をご紹介します。INARIを使用することで、独自設計のケーブルを短期間で製作できます。

成形材料
PP(黒)
成形品体積
1.9cc

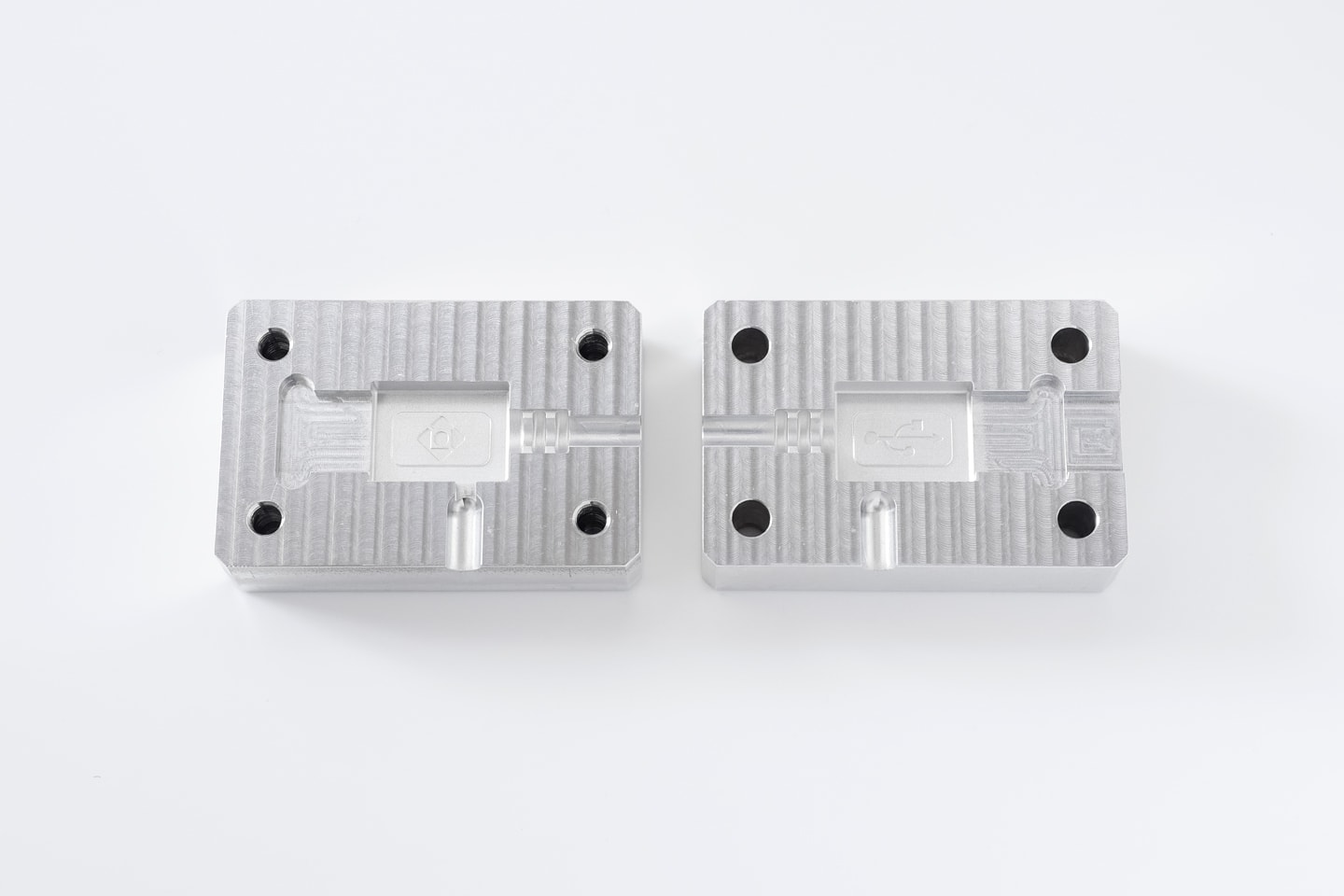

型材料
A2017
型サイズ
t30 × 60 × 40mm
  • 組立後のサイズ、ねじは含まない
型加工機種
CAD
Fusion360
CAM
Fusion360
型加工時間
約6時間

成形手順をご紹介します。

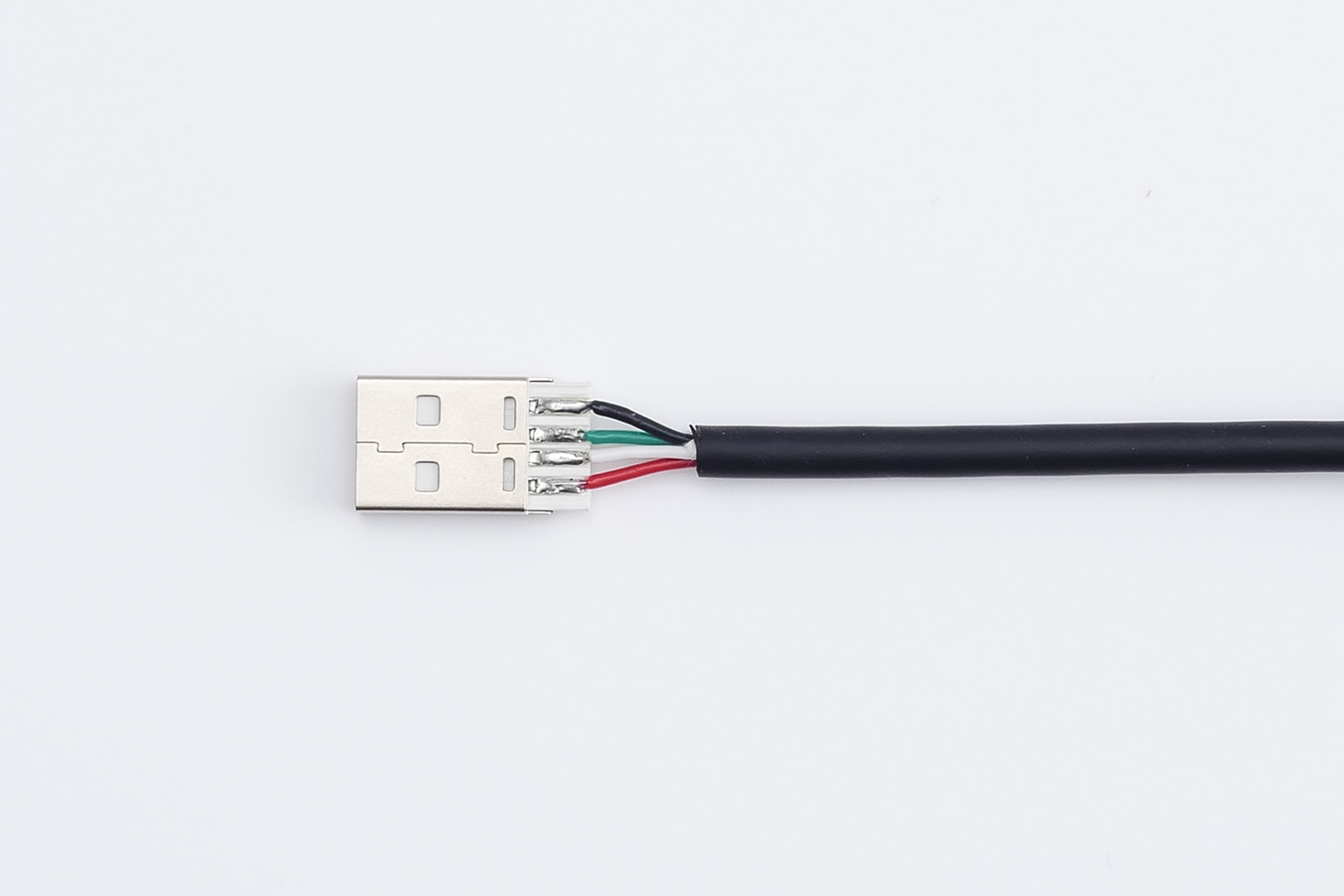

USB端子にケーブルをはんだ付けします。

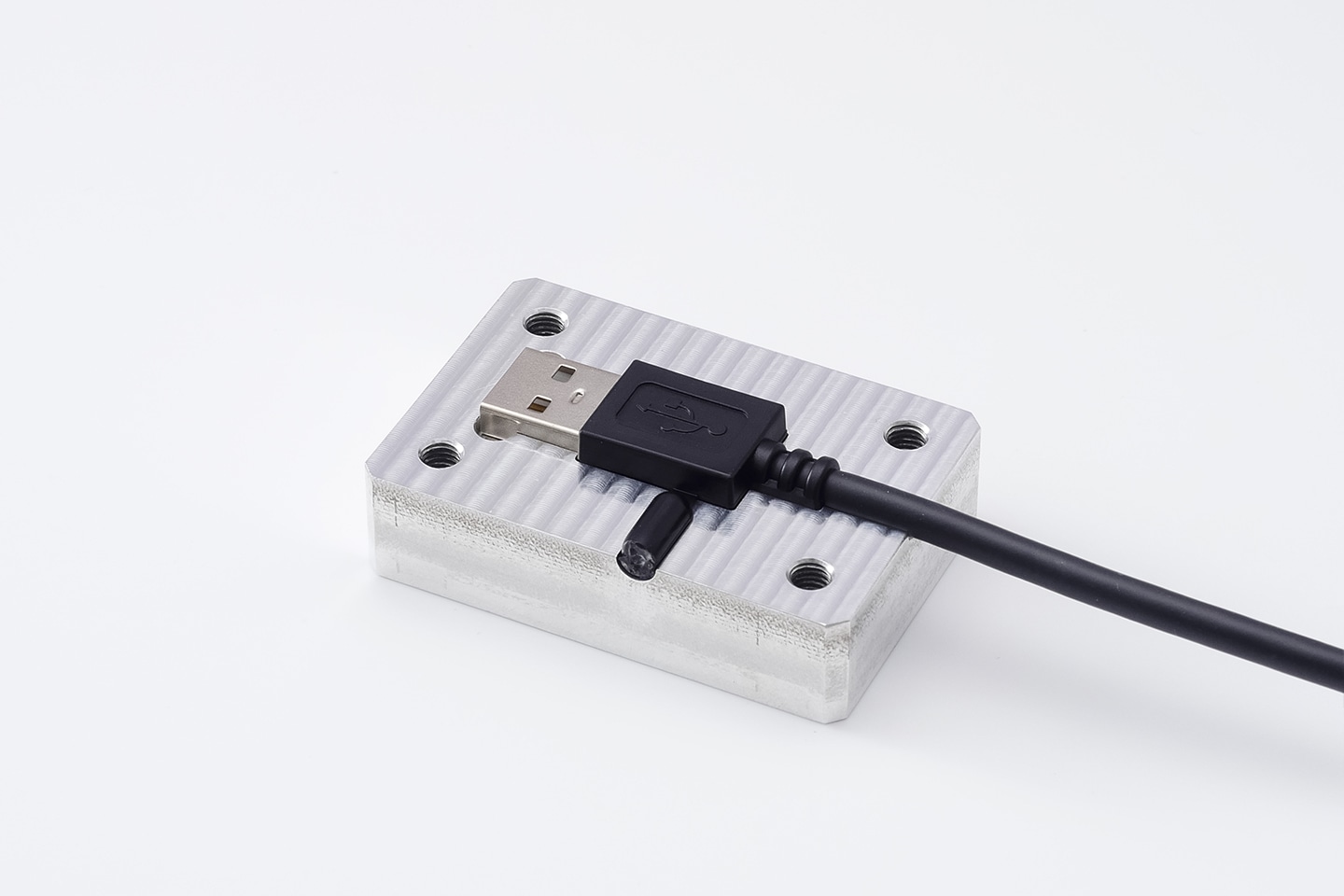

型にUSBケーブルをはめ込みます。

型をねじで固定し、INARIで溶けた材料をUSBケーブルの周りに充填します。

  • 射出圧力が強すぎるとUSB端子の部品が飛び出すので、力加減が必要です。

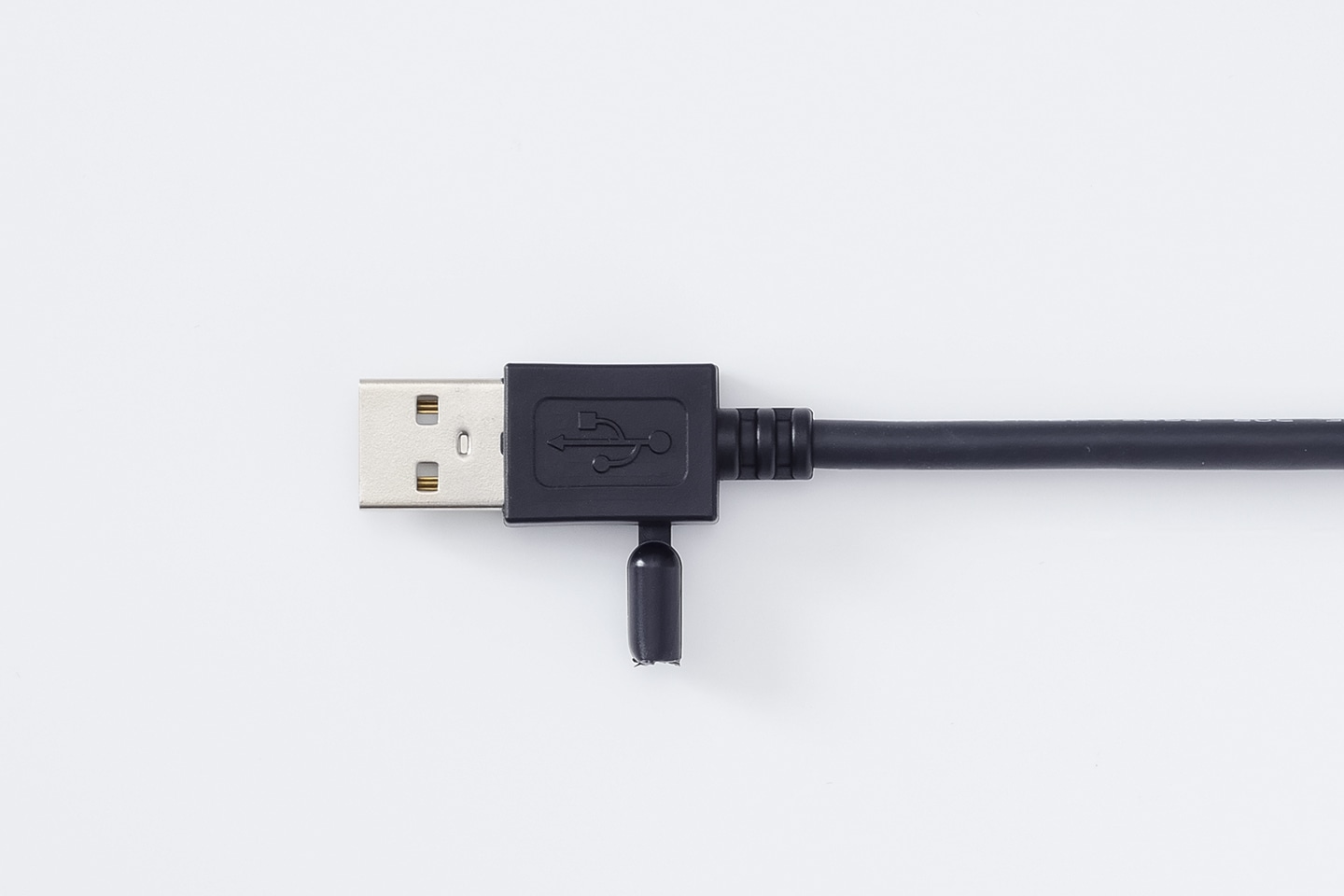

写真のように成形されます。
インサート成形することで、はんだ付けした部分を樹脂で覆って絶縁できます。

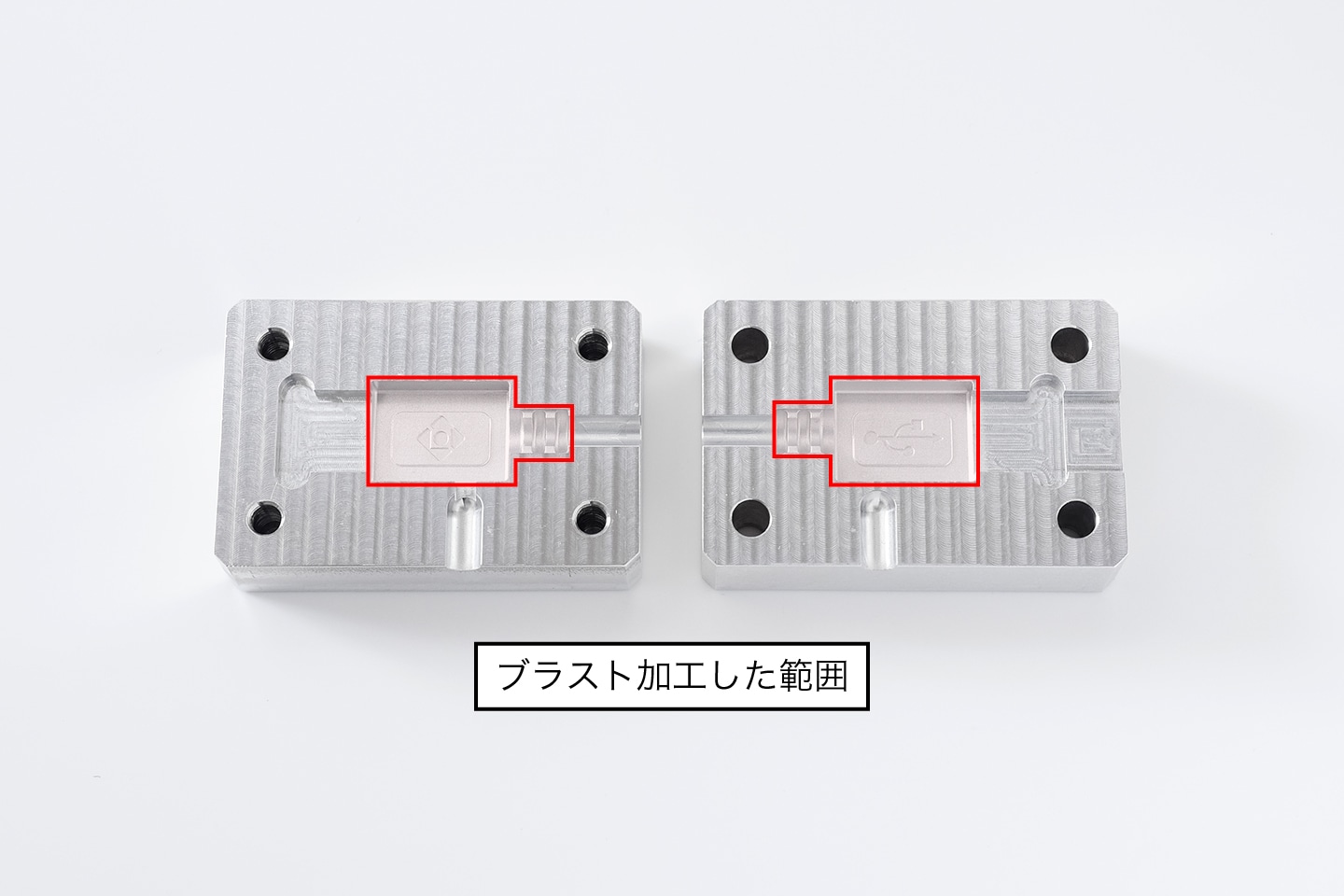

なお、型はツールマークを消すためにブラスト加工してあります。
ブラスト加工してない場合は成形品にツールマークがハッキリと転写されますが、ブラスト加工してあるため成形品の表面はなめらかです。

成形サンプルの取り寄せ

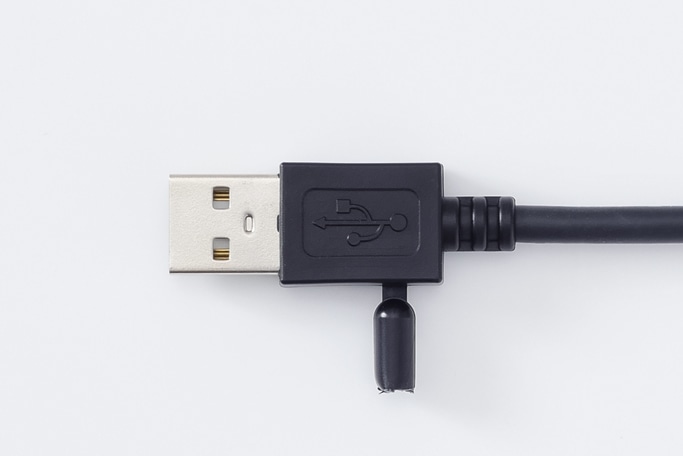

USBケーブル

商品コード:531032
税込 200
アルミ型による成形サンプルです。
型は付属しません。
送料無料、ポスト投函便でのお届けとなります。

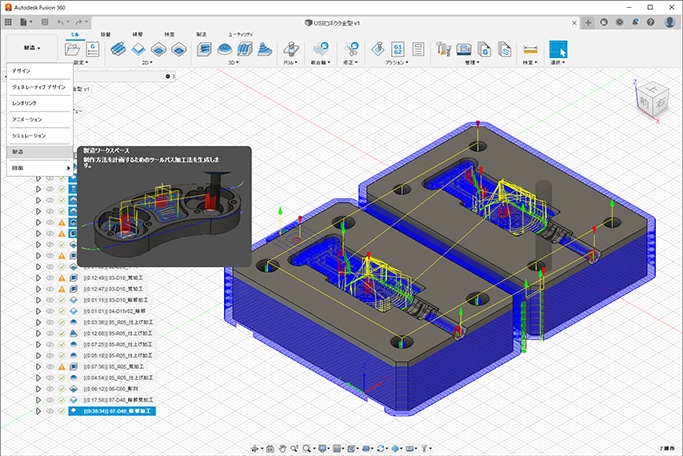

型の設計データダウンロード

USBケーブルの金型 設計データ

商品コード:100114
無料
下記ボタンより商品ページに進み、購入手続きをおこなってください。
