「KitMill」の切削時にクーラント（切削油）を供給して、加工精度を高めるための専用ケース。油の飛散を防止する透明カバーの内部で、クーラント（切削油）が切削中に発生する切りくずを排出し、潤滑効果や冷却効果を発揮。さらに、エンドミルの摩耗や材料の溶着も軽減する。機種に応じた卓上型と据置型の2タイプ展開によって、CNCフライスの性能を引き出しつつ、さらにハイクオリティかつ快適な加工体験を実現する。
開発ポイント
エンドミルを保護し、より美しい切削面を実現
▲ クーラント供給による加工例。滑らかで美しい仕上がりが可能になる。

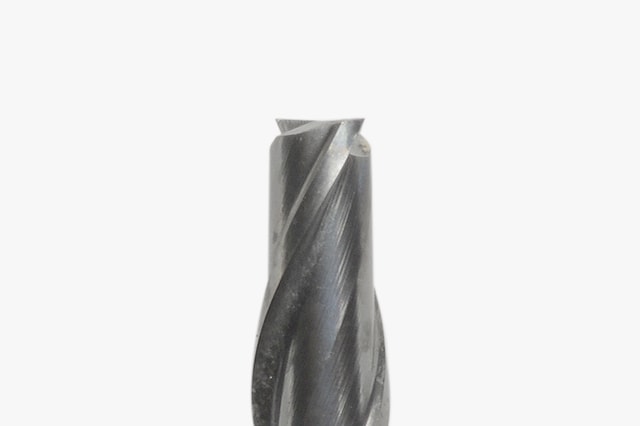

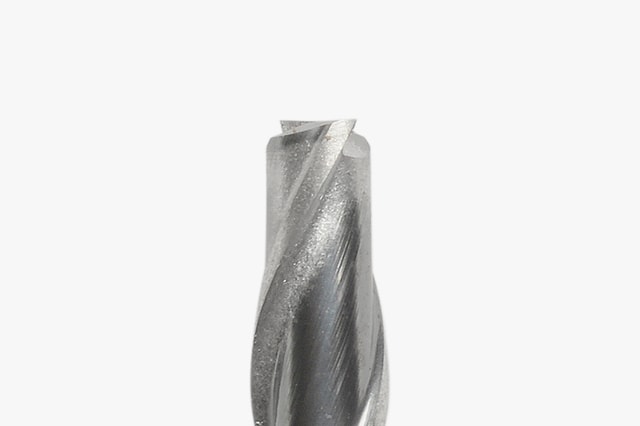

▲ 加工後のエンドミルの摩耗度比較（クーラント供給なし）
▲ 加工後のエンドミルの摩耗度比較（クーラント供給あり）
加工機を覆う透明ケースが、クーラント（切削油）の飛散を防止しながら、加工状況の視認性を確保する。
クーラントの供給には、切削面の品質向上と合わせて、エンドミルの摩耗や材料の溶着を軽減する効果もある。
「KitMill」各機種に対応した2タイプ展開
「KitMill」の機種に合わせて、卓上型と据置型の2タイプを開発。
各機種の性能やサイズを考慮し、加工機とクーラントケースとの最適な組み合わせを提供する。
卓上タイプ
■ 対応機種 ：「KitMill BS100/200」「KitMill CL100」
「KitMill」シリーズの中でもコンパクトな機種向けに開発された、卓上サイズのクーラントケース。
折りたたみ式の前面ドアを採用するなど、設置場所を問わないコンパクトな設計で、最適なクーラント加工を実現する。

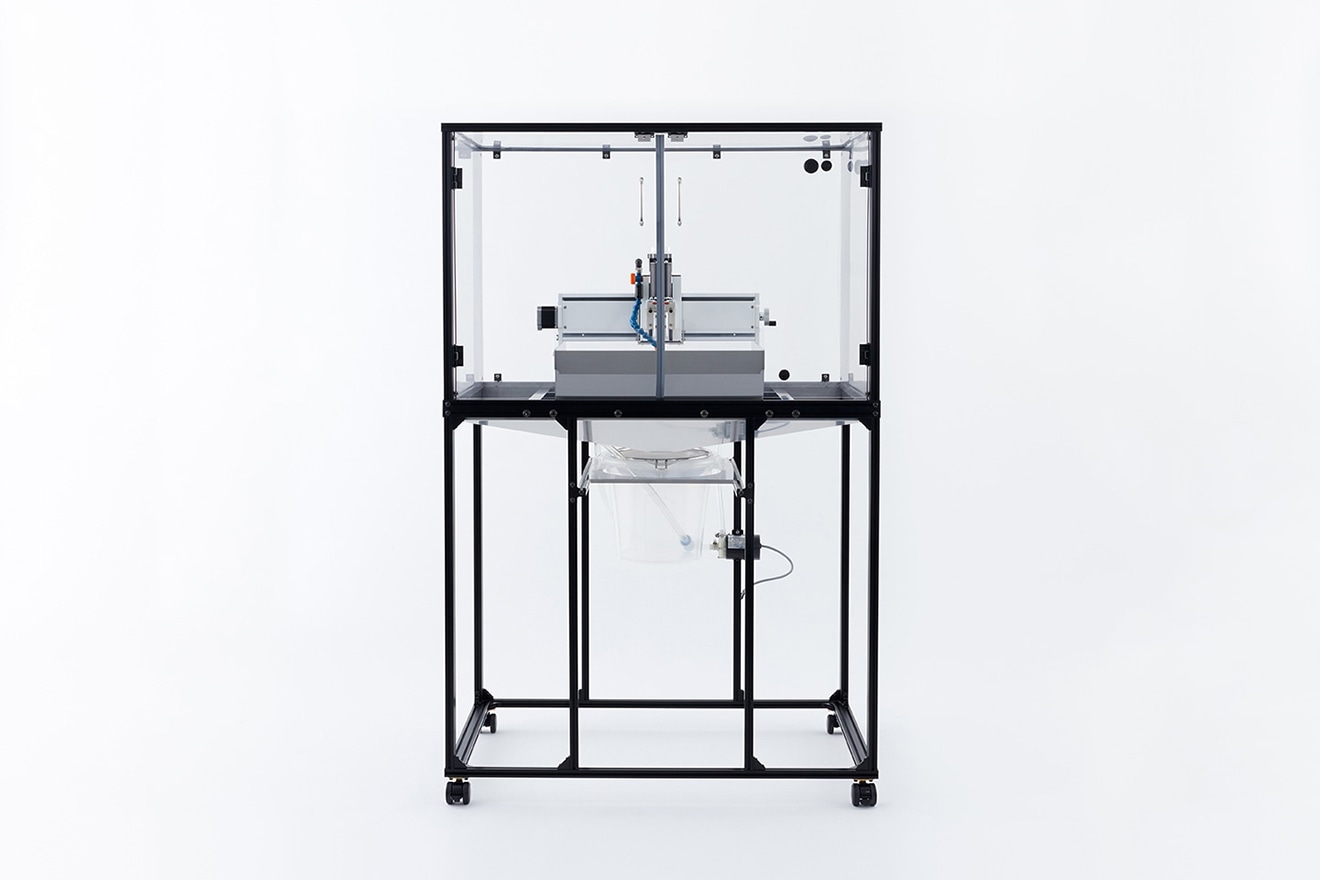

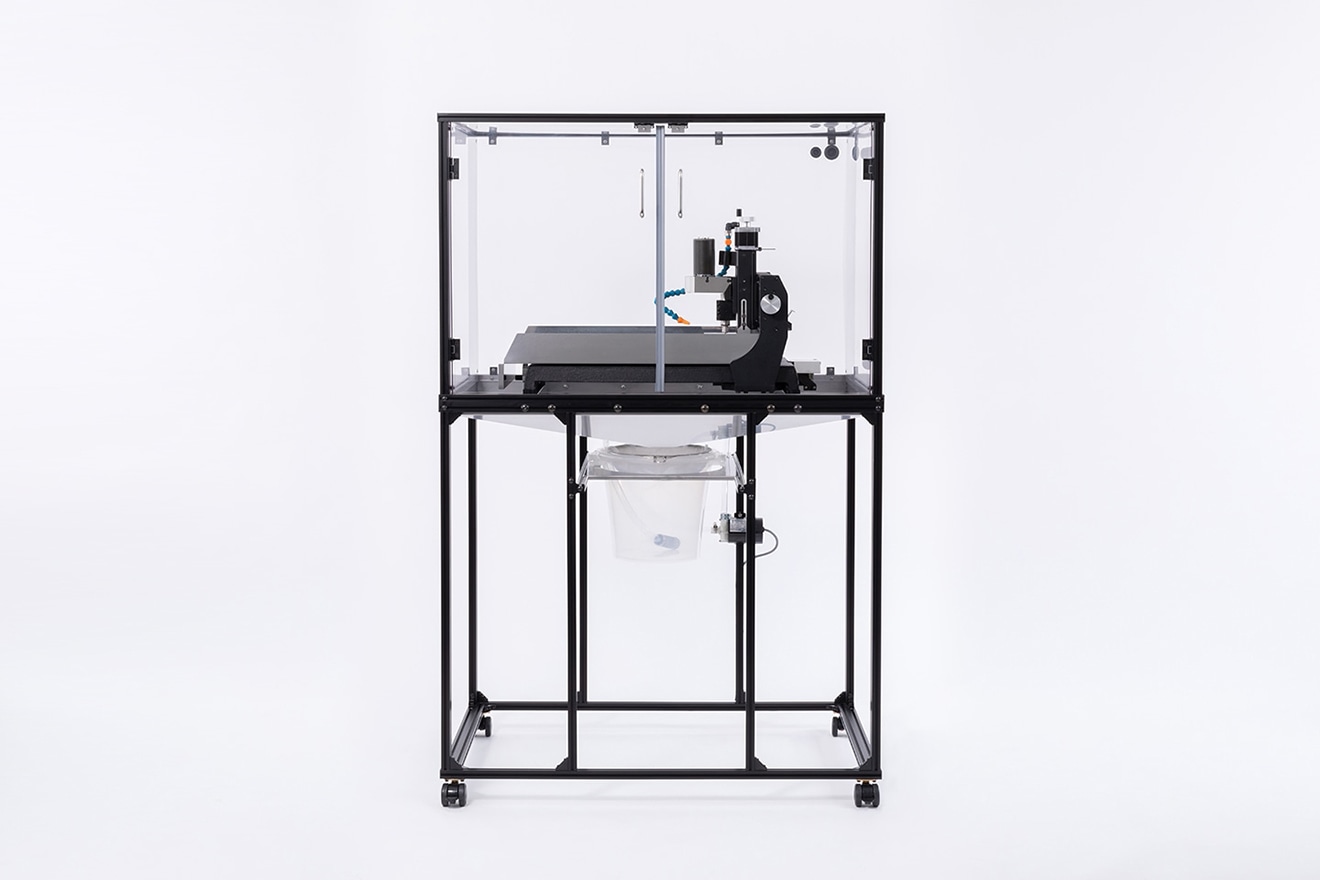

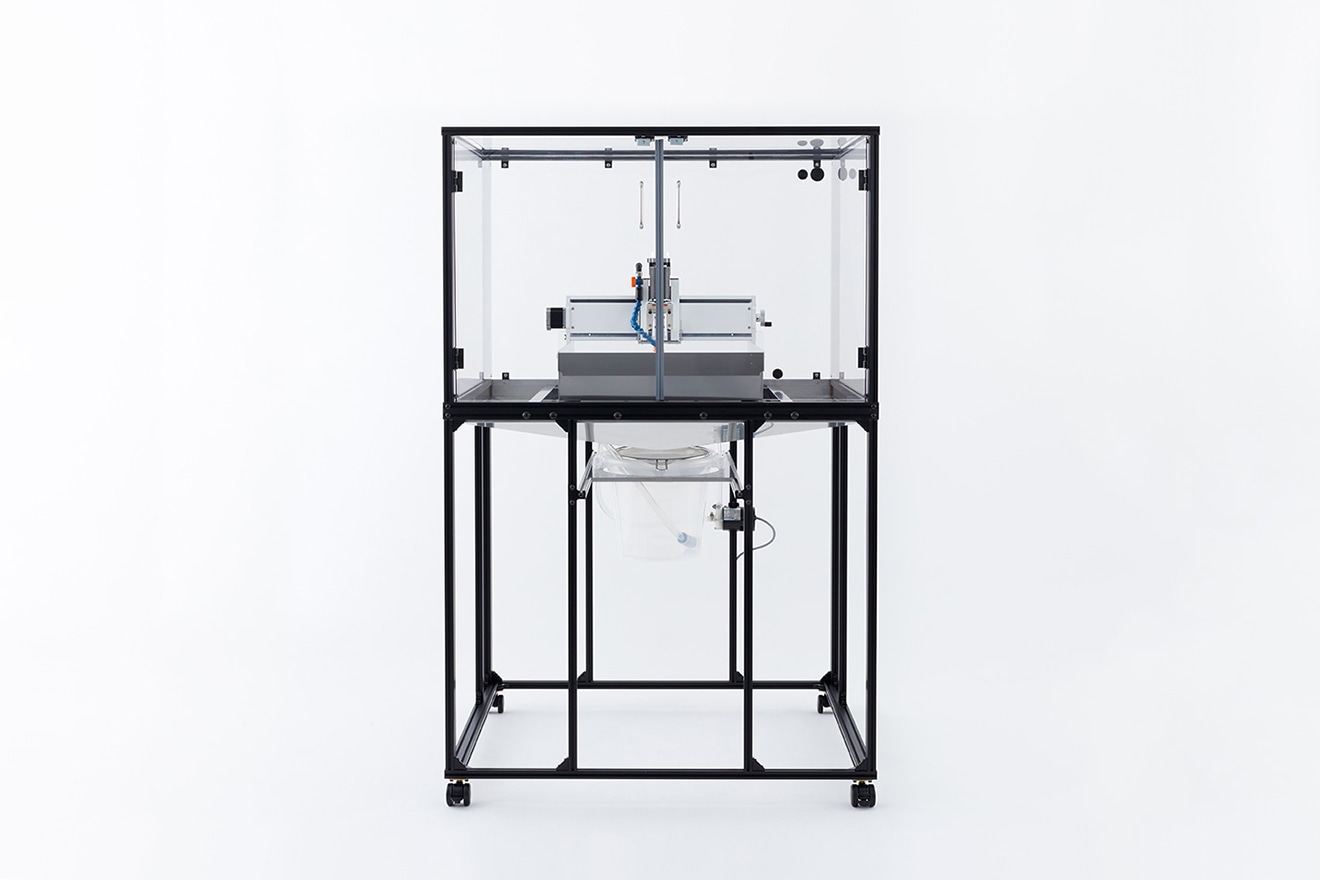

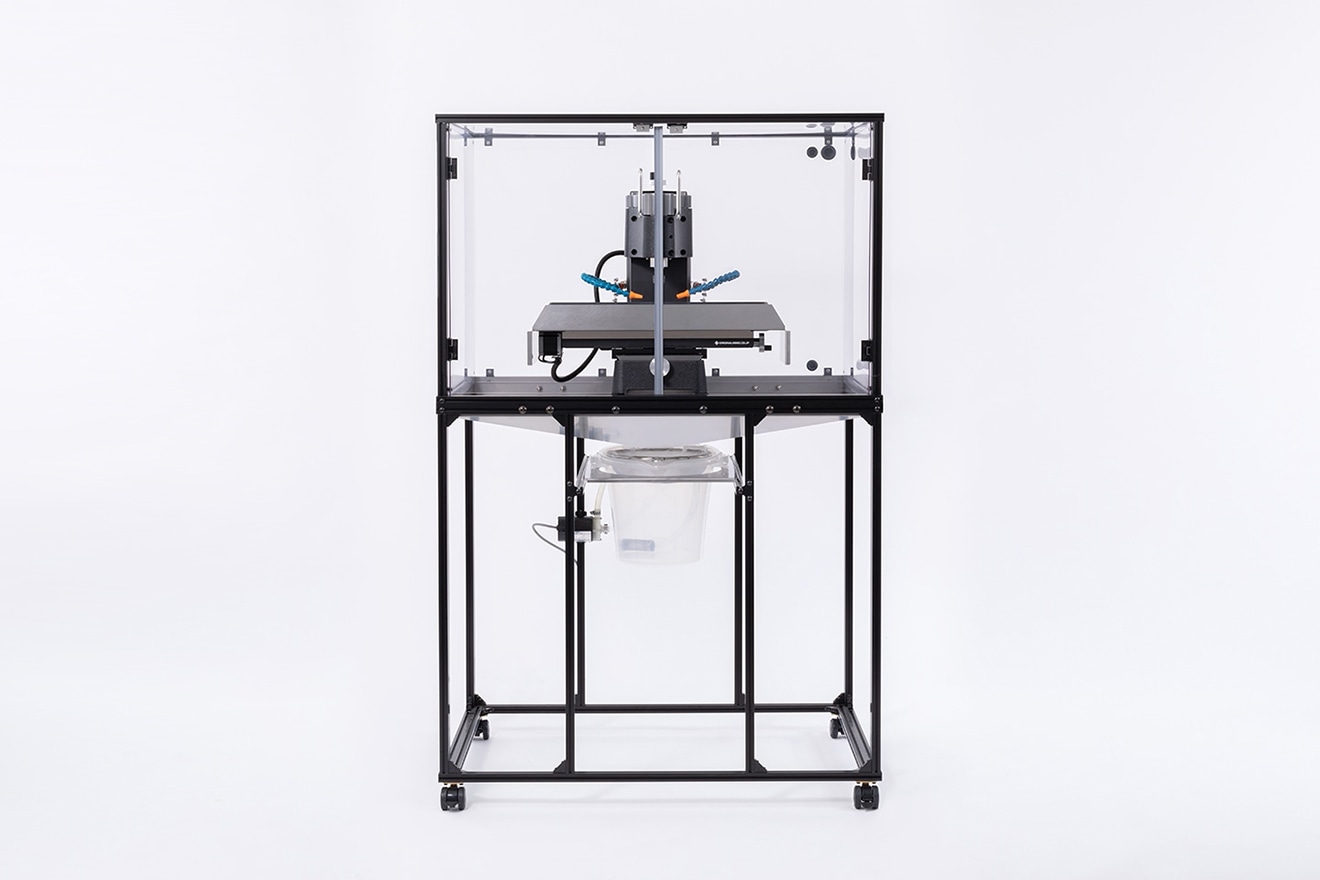

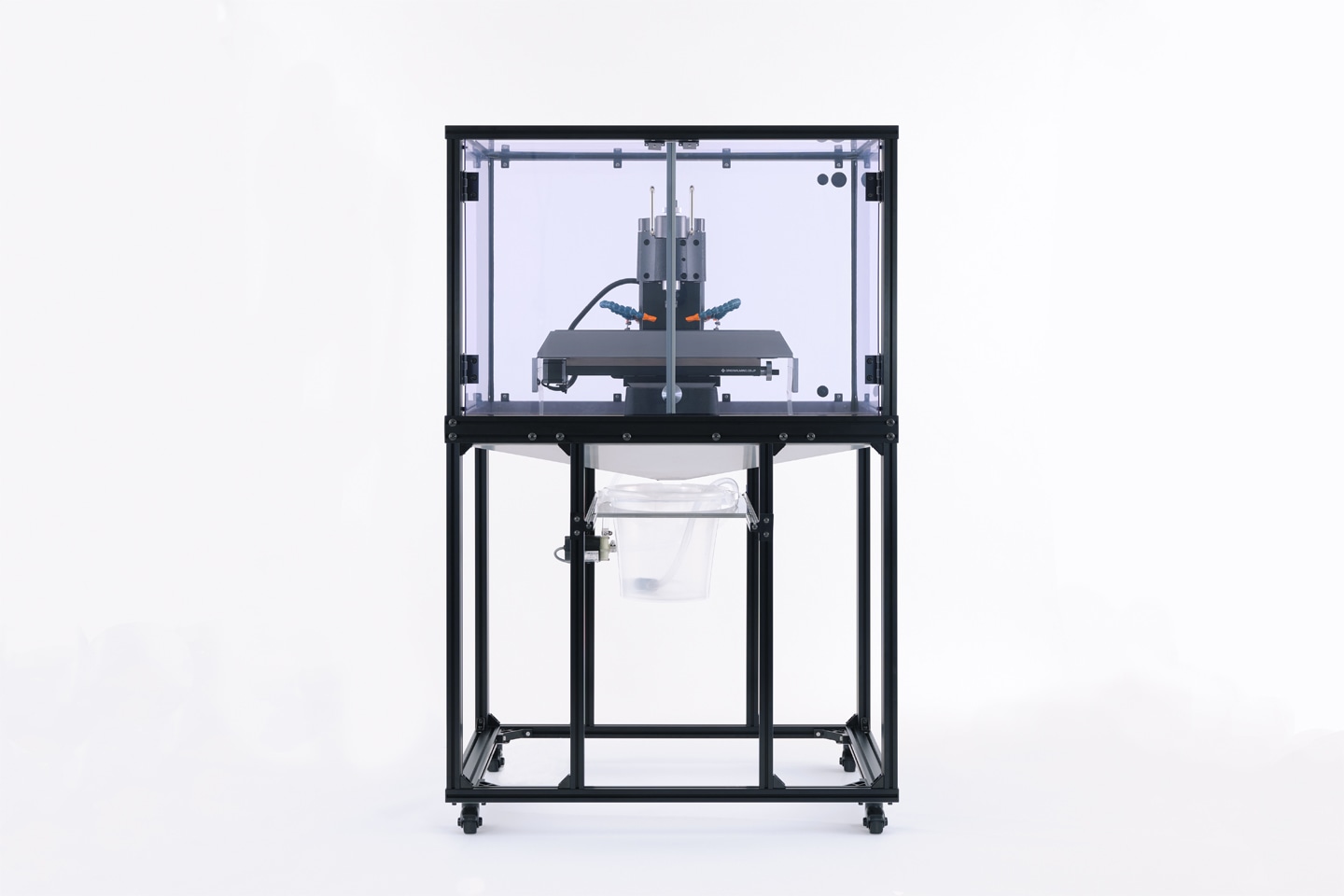

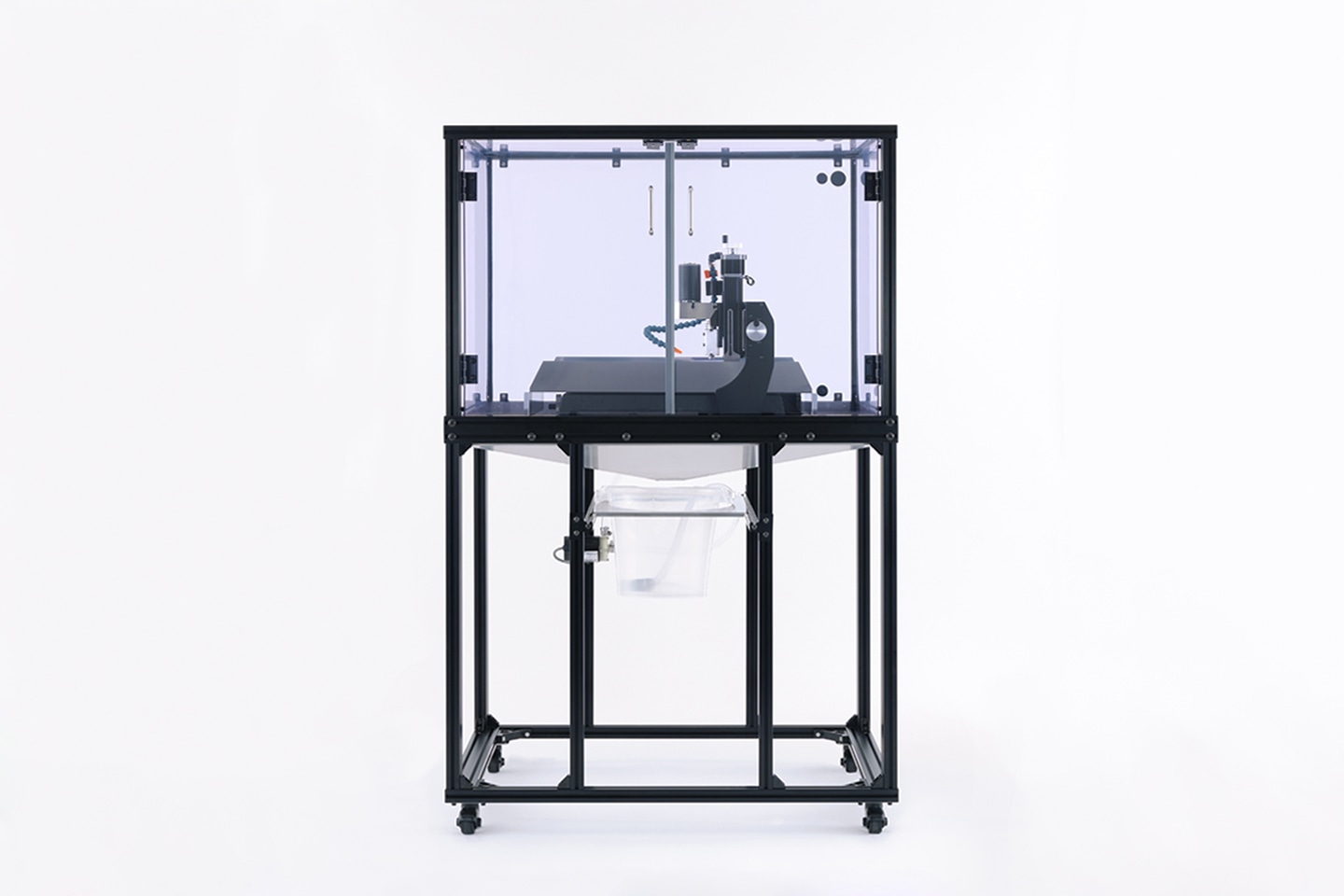

据置タイプ
■ 対応機種 ：「KitMill CL200/420」「KitMill RZ300/420」「KitMill AST200」
「KitMill」シリーズの中でも比較的大型の機種向けに開発された、据え置きタイプのクーラントケース。
前面ドアは両開き式を採用。強度とシンプルさを兼ね備えた自立式のケースで、設備のモジュール化にも最適。

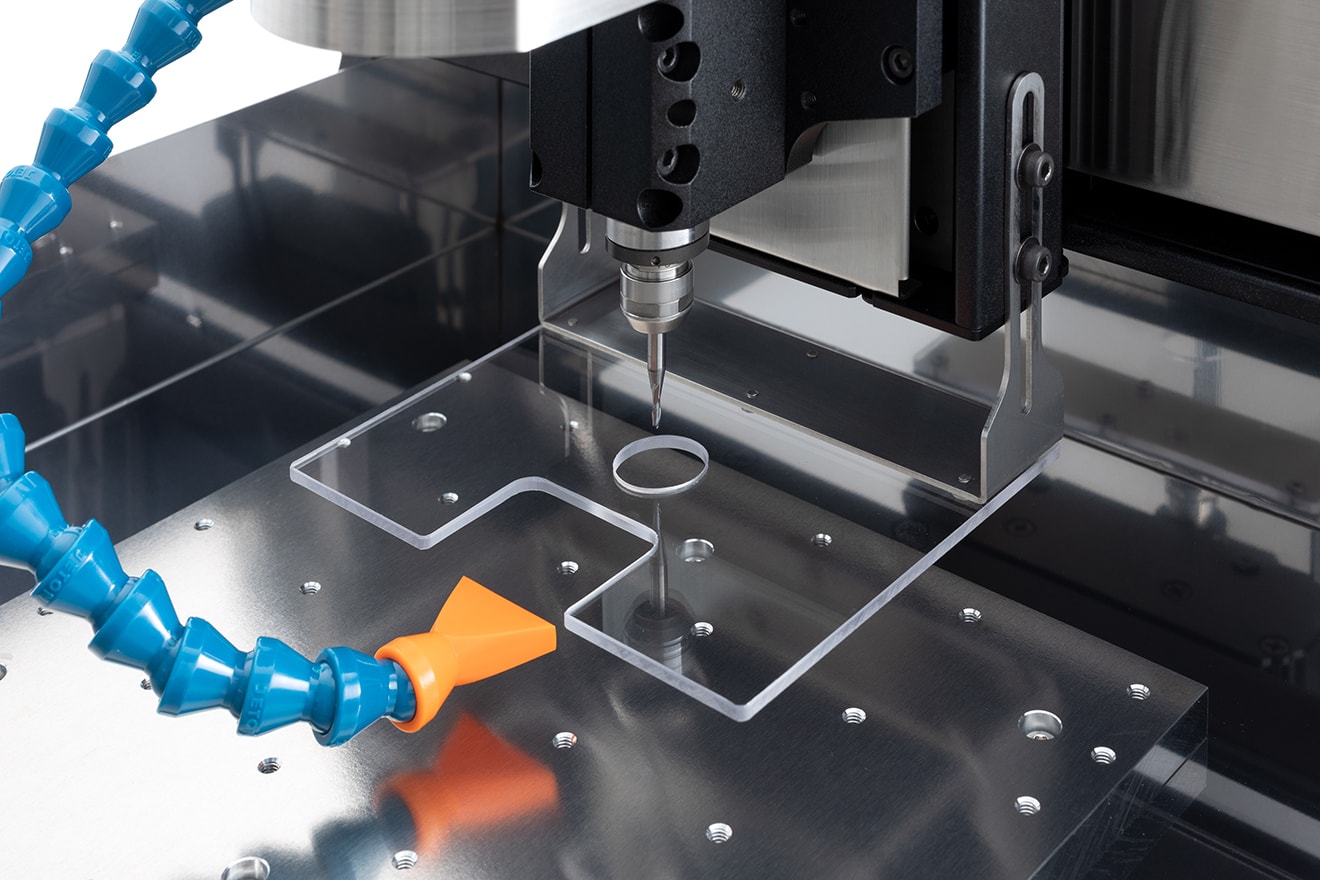

機械部品を保護するスプラッシュガード
「KitMill」シリーズの中でも、「KitMill BS100/200」「KitMill CL100/200/420」「KitMill RZ300/420」は門型構造を採用しており、加工面と機械部品の位置が近くなる。
スプラッシュガードの使用によって、エンドミルが巻き上げるクーラントが機械部品へ付着するのを抑制することができる。
切りくずの掃除や排出に優れた機能的な設計

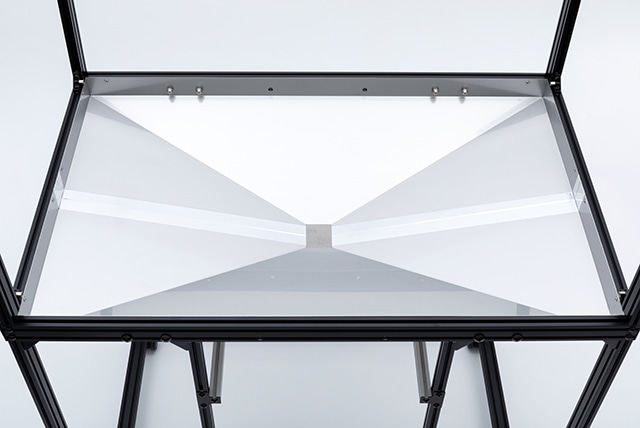

傾斜状の下部プレートは、切りくずとクーラントが一箇所に集まるように考慮された設計。ケース内の掃除や、切りくずの排出も手早く簡単に行うことができる。
Engineer : Hiroki Akitsu
Editor : Keita Fukasawa
Photographer : Kota Sugawara
外形寸法
卓上タイプ
※1 壁面に寄せる場合は、サイドカバー側フレームより20mm程度の隙間が必要です。
据置タイプ
※1 サイドテーブル（オプション品）を取り付けた場合の寸法です。
サイドテーブルは「KitMill AST200」用モデルの場合、左右どちらにも取り付けることができます。
「KitMill CL200/420」、「KitMill RZ300/420」用モデルの場合は、右側に取り付けることができます。
※2 壁面に寄せる場合は、バックカバー側フレームより50mm程度の隙間が必要です。
製品構成

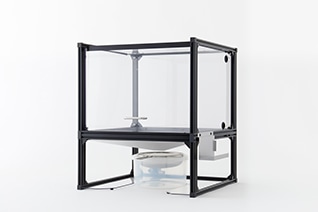

クーラントケース本体

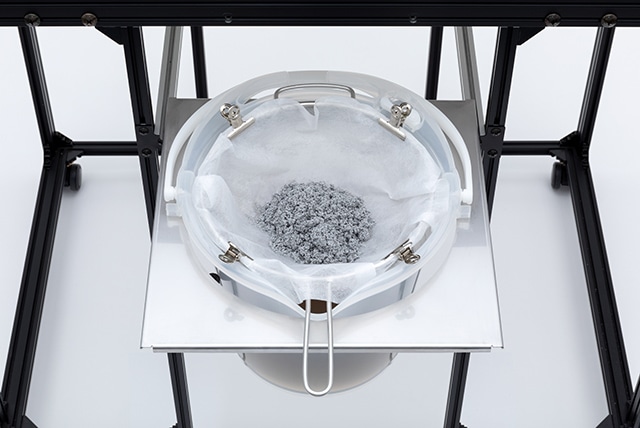

クーラントフィルター
（5m）

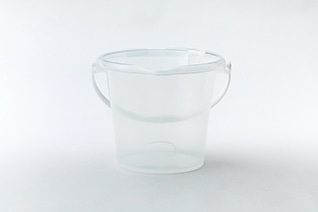

バケツ

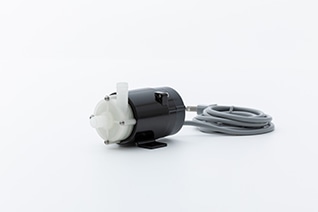

ポンプ
その他、ご用意いただくものについてはこちらをご覧ください。
仕様
卓上タイプ
据置タイプ
対応機種
対応機種
- KitMill BS100/200
- KitMill CL100
- KitMill CL200/420
- kitMill RZ300/420
- KitMill AST200
対応切削油
対応切削油
水溶性切削油（エマルジョン、ソリューションなど）
※油性切削油が本製品に適合するかどうかは未確認です。ご注意ください。
ポンプ
ポンプ
方式：
マグネット式
電源：
DC12V（ACアダプター付属）
揚水量：
8.3L/min
消費電力：
13.2W
方式：
マグネット式
電源：
AC100V
揚水量：
10L/min・12L/min（50Hz・60Hz）
消費電力：
18W・20W（50Hz・60Hz）
バケツ
バケツ
材質：
透明ポリプロピレン 蓋付
容量：
8.4L
材質：
透明ポリプロピレン 1L目盛付
容量：
10.5L
フィルター
フィルター
保留粒子：
平均50μ
※標準物性値であり保証値ではありません。
カーボンキュールALL（オプション品）
オプション品の水溶性切削油「カーボンキュールALL」は、ナノカーボン粒子と植物油脂を使用することで、様々な材料に対応するセミソリュブルタイプの切削油です。
透明なので加工箇所の確認が可能なことに加え、鉱物油を含まないため切削油特有の匂いが少なく、肌にもやさしい切削油です。（商品ページへ）
サイドテーブル（オプション品 / 据置タイプのみ）
汚れやサビに強く、操作用PCや工具類を置くのに便利なステンレス製サイドテーブルをオプションでご用意。
「KitMill AST200」用モデルは左右どちらにも、「KitMill CL200/420」、「KitMill RZ300/420」用モデルの場合は右側に取り付けることができます。
カーボンキュールALL（オプション品）
オプション品の水溶性切削油「カーボンキュールALL」は、ナノカーボン粒子と植物油脂を使用することで、様々な材料に対応するセミソリュブルタイプの切削油です。
透明なので加工箇所の確認が可能なことに加え、鉱物油を含まないため切削油特有の匂いが少なく、肌にもやさしい切削油です。（商品ページへ）
サイドテーブル（オプション品 / 据置タイプのみ）
汚れやサビに強く、操作用PCや工具類を置くのに便利なステンレス製サイドテーブルをオプションでご用意。
「KitMill AST200」用モデルは左右どちらにも、「KitMill CL200/420」、「KitMill RZ300/420」用モデルの場合は右側に取り付けることができます。
加工サンプル
卓上タイプ
▲ A2017（ジュラルミン）t12 × 110 × 70mm加工の様子
加工条件
| 材質 | A2017（ジュラルミン） t12 × 110 × 70mm |
|---|---|
| CAD | Fusion360 |
| CAM | Fusion360 |
| ■ 面だし | |
| 切込み | 0.1mm |
| 送り速度 | 300mm/min |
| ツール | 超硬スクエアエンドミルΦ4 |
| ■ 荒加工 | |
| 切込み | 1mm ※ |
| 送り速度 | 300mm/min |
| ツール | OM-SE2SM-2-6 |
| ■ 仕上げ加工 | |
| 切込み | 0.05mm |
| 送り速度 | 300mm/min |
| ツール | WXL-LN-EBD R1×20×4 |
| ■ 切り抜き加工 | |
| 切込み | 0.1mm |
| 送り速度 | 300mm/min |
| ツール | 超硬スクエアエンドミルΦ4 |
| 加工時間 | 約395分 |
| ■ 備考 | |
| 加工機 | CL100 |
| 30Wスピンドル化セット使用 | |
| スピンドル回転数 | 7000rpm |
| ※荒加工は負荷制御加工を使用 |
加工条件
| 材質 | A2017（ジュラルミン） t12 × 110 × 70mm |
|---|---|
| CAD | Fusion360 |
| CAM | Fusion360 |
| ■ 面だし | |
| 切込み | 0.1mm |
| 送り速度 | 300mm/min |
| ツール | 超硬スクエアエンドミルΦ4 |
| ■ 荒加工 | |
| 切込み | 1mm ※ |
| 送り速度 | 300mm/min |
| ツール | OM-SE2SM-2-6 |
| ■ 仕上げ加工 | |
| 切込み | 0.05mm |
| 送り速度 | 300mm/min |
| ツール | WXL-LN-EBD R1×20×4 |
| ■ 切り抜き加工 | |
| 切込み | 0.1mm |
| 送り速度 | 300mm/min |
| ツール | 超硬スクエアエンドミルΦ4 |
| 加工時間 | 約395分 |
| ■ 備考 | |
| 加工機 | CL100 |
| 30Wスピンドル化セット使用 | |
| スピンドル回転数 | 7000rpm |
| ※荒加工は負荷制御加工を使用 |
据置タイプ
▲ A2017（ジュラルミン）t12 × 120 × 100mm加工の様子
加工条件
| 材質 | A2017（ジュラルミン） t12 × 120 × 100mm |
|---|---|
| CAD | Fusion360 |
| CAM | Fusion360 |
| ■ 面だし | |
| 切込み | 0.2mm |
| 送り速度 | 600mm/min |
| ツール | 超硬スクエアエンドミルΦ4 |
| ■ 荒加工 | |
| 切込み | 0.2mm |
| 送り速度 | 600mm/min |
| ツール | OM-SE2SM-2-6 |
| ■ 仕上げ加工 | |
| 切込み | 0.05mm |
| 送り速度 | 300mm/min |
| ツール | WXL-LN-EBD R1×20×4 |
| ■ 切り抜き加工 | |
| 切込み | 0.2mm |
| 送り速度 | 450mm/min |
| ツール | 超硬スクエアエンドミルΦ4 |
| 加工時間 | 約390分 |
| ■ 備考 | |
| 加工機 | AST200 |
| 高速用プーリー使用 | |
| スピンドル回転数 | 8500rpm |
| ステップクランプセット使用 |
加工条件
| 材質 | A2017（ジュラルミン） t12 × 120 × 100mm |
|---|---|
| CAD | Fusion360 |
| CAM | Fusion360 |
| ■ 面だし | |
| 切込み | 0.2mm |
| 送り速度 | 600mm/min |
| ツール | 超硬スクエアエンドミルΦ4 |
| ■ 荒加工 | |
| 切込み | 0.2mm |
| 送り速度 | 600mm/min |
| ツール | OM-SE2SM-2-6 |
| ■ 仕上げ加工 | |
| 切込み | 0.05mm |
| 送り速度 | 300mm/min |
| ツール | WXL-LN-EBD R1×20×4 |
| ■ 切り抜き加工 | |
| 切込み | 0.2mm |
| 送り速度 | 450mm/min |
| ツール | 超硬スクエアエンドミルΦ4 |
| 加工時間 | 約390分 |
| ■ 備考 | |
| 加工機 | AST200 |
| 高速用プーリー使用 | |
| スピンドル回転数 | 8500rpm |
| ステップクランプセット使用 |
その他加工サンプル
拡散レンズ
化粧パネル
運転に必要なもの
クーラント（切削油）
クーラント液が別途必要になります。加工用途に合わせたクーラント液をご用意ください。
なお、オプション品のクーラント液「カーボンキュールALL 2L」は、ベタつきや臭いも少なく、半透明のため加工箇所が確認できてオススメです。
スイッチ付電源タップ
ポンプのON/OFFの際に、スイッチ付き電源タップがあると便利です。
キットの組み立てに必要な工具類
六角レンチ
2面幅2.5～5mmのものが必要です。（商品ページへ）
+ドライバ
No.2～3のものが必要です。
-ドライバ
幅6mmのものが必要です。
モンキーレンチ
2面幅6～27mmのものが必要です。（継手の接続の際には2本組み合わせて使います）
ニッパー
ホースを切るのに必要です。
メジャー
部品の位置調整に必要です。
養生テープ
組み立ての際の仮止めに必要です。
