KitMill BT100/200

ご注文はこちらオプション品の購入はこちら

返品・交換・キャンセルなどの保証については、こちらをご確認ください。

  • 概要
  • 特長
  • 仕様
  • 加工サンプル
  • ご用意
    いただくもの
  • 取扱説明書

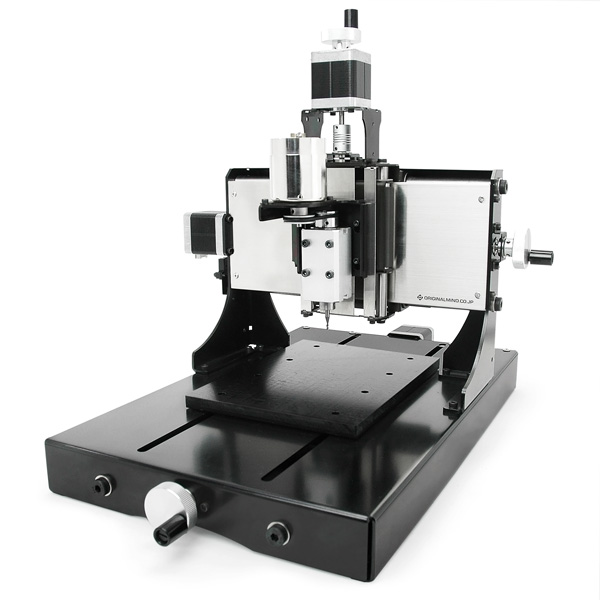

小物の加工に最適

KitMill BT100/200は、PCによる制御で樹脂やアルミ、木材等を自動で切削することができます。手加工では難しかった複雑な形状の切削が可能になり、ホビーの可能性が大きく広がります。

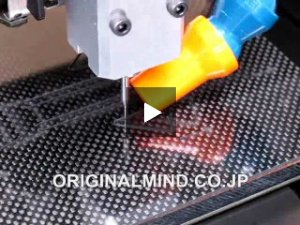

▲木材の加工 ▲CFRPの加工

BLACKの流れを汲むローエンドモデル

KitMill BT100/200はKitMillシリーズ中、最も安価でお求めになりやすいモデルです。前モデルのmini-CNC BLACKII 1510/1520から送り速度やスピンドル精度を向上させており、USB接続に標準対応することでさらに使いやすくなりました。入門機や教育用途としておすすめです。

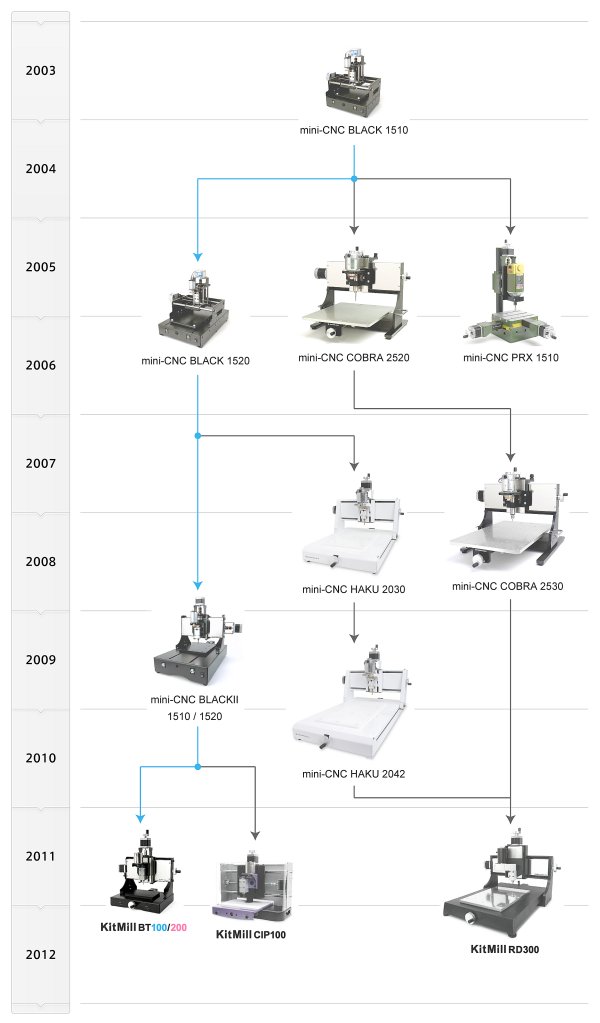

進化し続けるKitMillシリーズ

2003年に誕生し常に進化し続けてきたKitMillシリーズ。詳しくはこちらをご覧ください。

案内

ものづくり文化展2015で最優秀賞を受賞された上山 孔司様もBT100をお使いいただいております。

コンパクトで軽量な加工機

KitMill BT100/200はシリーズ中もっともコンパクトな機種です。前モデルのmini-CNC BLACKIIからさらにコンパクトになりました。加工面積の大きいBT200でも重量11.4kgと軽量で、1人で簡単に持ち運びができます。モータ出力も大きすぎないことから、プログラムを間違えても大きな事故は発生しません。

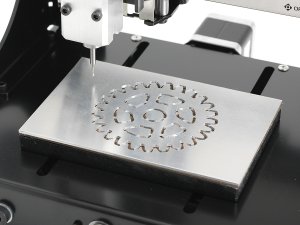

アルミの加工が可能

低価格ながら、アルミの加工も可能です。手加工ではできなかった複雑な形状の部品を削り出すことができます。

新たに開発したスピンドル

付属のスピンドルは、スピンドル専門メーカーに製作を依頼した特注品となっています。低価格ながら耐久性や精度など性能面で非常に優れています。

2段プーリの装着が可能

標準プーリの他に、オプション品として2段プーリも用意しています。ベルトを掛け替えることでスピンドルの回転数を変更できます。

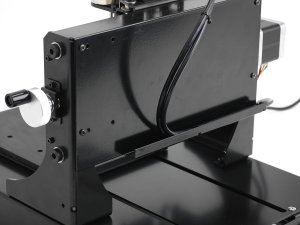

切りくずに強い設計

X軸およびZ軸はカバーが装着されており、送りネジなどの機構に切りくずが侵入するのを防ぎます。X軸はリアカバーも装着されており、切りくずに強い設計となっています。

こだわりのケーブリング

リアカバーは防塵対策だけでなく、ケーブルを保持する役割もあります。もう、ケーブルのたわみを気にする必要はありません。

アルミハンドルの装着が可能

アルミハンドルがついていると、ちょっとした手加工ができ大変便利です。グリップ付きのたいへん美しいアルミ製ハンドルで、組立の際にも重宝します。アルミハンドルはオプション品として購入できます。

平面度を簡単に得られます

加工エリアが広ければ広いほど、ストローク全域にわたって完全な平面度を得ることは微調整にたいへんな労力を必要とします。本製品には樹脂製の加工テーブルが付属しており、面出しをすることでテーブルの平面度を簡単に得ることが可能です。

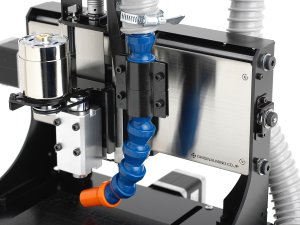

集塵機作成キットの取付が可能

集塵機作成キットは、お客様のご自宅にある掃除機を取り付けることで、 集塵機として使用することができる製品です。 切りくずを集塵することでエンドミル折損防止の効果があり、切削後の掃除の手間を大幅に削減できます。BT専用マウントを使用することで、KitMill BT100/200へ簡単に取り付けられます。

保守が容易

製品を破損させてしまった場合は、部品単品で購入が可能なため、容易に修理することができます。改造などで破損させてしまった場合にも安心です。購入する場合は、必要な部品をお問い合わせからお見積もりください。
※本体のご購入実績があるお客さまのみに販売させていただきます。

学習用に最適

シリーズ中最安価のKitMill BT100/200は初めてCNCを体験するお客さまに最適です。組立キットなので1台でメカ、電気、組立に関する技術が習得できます。汎用工作機と同じGコード形式のNCプログラムを読み込み可能なので、教育現場での教材用に最適です。工業高校、大学への納入実績多数。詳しくは活用事例をご覧ください。

仕様

項目 BT100 BT200
テーブルサイズ 150mm(W) × 100mm(D) 150mm(W) × 200mm(D)
取り付け可能な材料の高さ 42mm
加工可能な材料 樹脂、FRP、木材、アルミ合金全般、真鍮
スピンドル ツールチャック形式 セットスクリュー式
対応シャンク径 Φ3、Φ3.175、Φ4、Φ6 (ご購入時に選択いただけます)
定格回転数 標準4800r/min
オプション※1 4800または7000r/minの2段階
モーター定格出力 12W
送り機構 案内形式 スライドシャフト - ドライブシュ
送り形式 M8メートルねじ - 特殊樹脂ナット
ストローク X軸:154.2mm
Y軸:104.6mm
Z軸:50mm
X軸:154.2mm
Y軸:204.6mm
Z軸:50mm
最大送り速度 15mm/s (F900)
分解能 0.78μm
電装部 コントローラー TRA100
電源 AC100V 50/60Hz
消費電力 80W
対応CAM Cut2D / VCarve / Cut3D / MeshCAM / Fusion360 / PhotoVCarve
記載されていないCAMについては、こちらからご確認いただけます。
重量 9.2kg 11.4kg

※1 2段プーリー装着時

外形寸法

外形寸法

カッコ内の寸法は、BT200のものです。

製品構成

  • 加工機本体
  • コントローラー(TRA100)
  • 制御用ソフトウェア(USBCNC)
  • 配線用ケーブル

この他、必要なものに関してはこちらでご確認いただけます。

カタログダウンロード

ご注意

  • ページトップの製品写真には、オプション品のアルミハンドル3個セットが取り付けられています。オプション品は標準では付属しておりませんので、必要な場合は別途ご購入ください。
  • 改良のため、製品の仕様や外観は予告なく変更される場合がございます。
木材
デュポンコーリアン

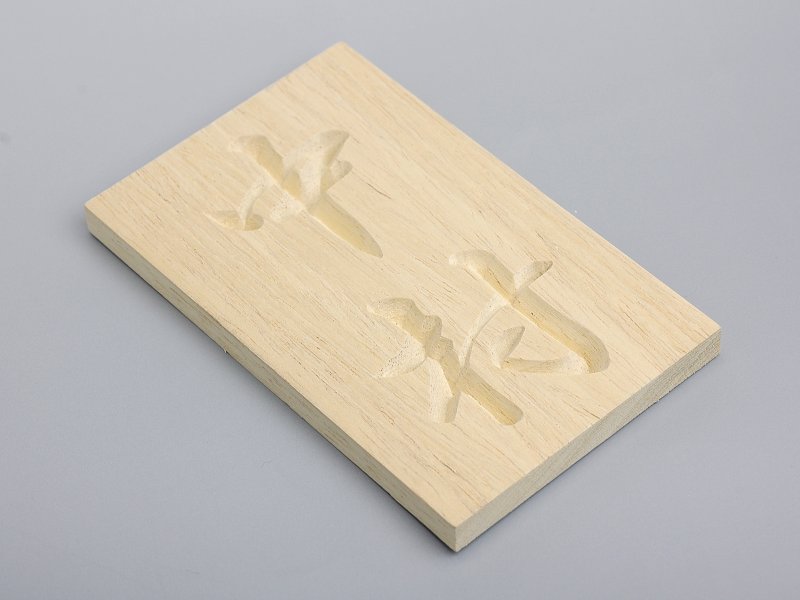

名称または用途 : 表札
材質 : 木材
CAD/CAM : VCarve
ツール : 木材向け彫刻カッター 半月WD60°
切り込み : 1.0mm
送り速度 : 300mm/min
加工時間 : 約20分

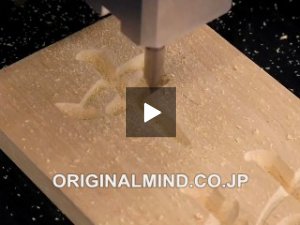

加工動画 (クリックで加工中の動画がご覧になれます)
・備考
木材は切削抵抗が少ないため切り込みを深めにして加工しました。製作方法はこちら

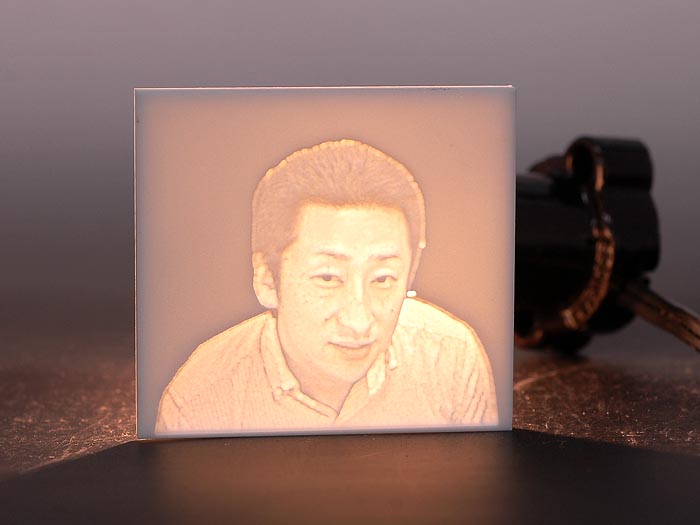

名称または用途 : リトフェイン
材質 : デュポンコーリアン
CAM : PhotoVCarve
ツール : ボールエンドミルR0.5
切り込み : 0.5mm
送り速度 : 600mm/min
加工時間 : 約90分
加工動画 (クリックで加工中の動画がご覧になれます)
・備考
デュポンコーリアンは切削性が良いため切り込みを深めにして加工しました。
CFRP
竹

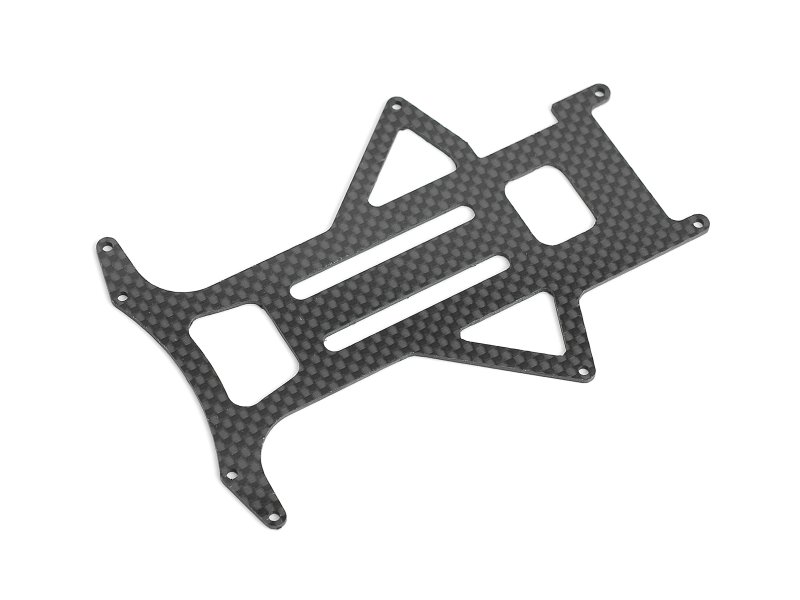

名称または用途 : ラジコン模型のシャーシ
材質 : CFRP
CAD : 図脳RAPID
CAM : Cut2D
ツール : FRP向け超硬ルーター 快刀乱麻
切り込み : 0.15mm
送り速度 : 400mm/min
加工時間 : 約40分
加工動画 (クリックで加工中の動画がご覧になれます)
・備考
CFRPは刃が摩耗しやすいため耐摩耗性に優れる快刀乱麻を使用して加工しました。
名称または用途 : 木製ヘラへの彫刻
材質 : 木材(竹)
CAD : Illustrator
CAM : VCarve
ツール : 彫刻カッター60°
切り込み : 0.2mm
送り速度 : 200mm/min
加工時間 : 約4分
加工動画 (クリックで加工中の動画がご覧になれます)
・備考
木材の繊維はバリになりやすいので送り速度を遅めにして加工しました。
超々ジュラルミン(A7075)
木材
名称または用途 : ロボットの部品 (内歯車)
材質 : 超々ジュラルミン (A7075)
CAD : Jw_cad
CAM : Cut2D
ツール : スクエアエンドミルΦ2
切り込み : 0.05mm
送り速度 : 300mm/min
加工時間 : 約240分
加工動画 (クリックで加工中の動画がご覧になれます)
・備考
切り込みを浅くすれば超々ジュラルミンも加工できます。

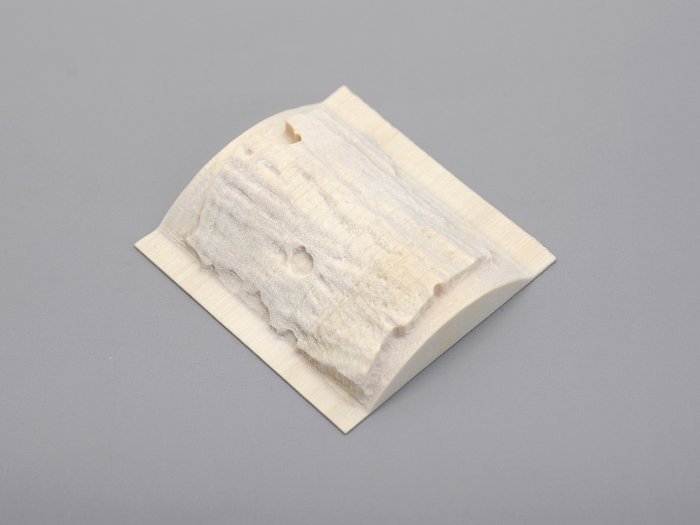

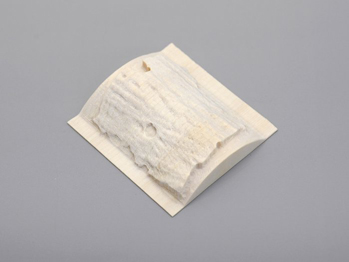

名称または用途 : 樹皮
材質 : 木材
CAD : お客さま提供データ
CAM : MeshCAM V4
・ 荒加工
ツール : スクエアエンドミルΦ6
切り込み : 0.5mm
送り速度 : 400mm/min
加工時間 : 約90分
・ 仕上げ加工1
ツール : ボールエンドミルR3
送り速度 : 300mm/min
加工時間 : 約20分
・ 仕上げ加工2
ツール : ボールエンドミルR1
送り速度 : 300mm/min
加工時間 : 約60分
加工動画 (クリックで加工中の動画がご覧になれます)
・備考/加工工程
荒加工: 右図のグレーの部分を加工して大まかな形状にしています。3次元加工では荒加工に一番時間が掛かるので、刃径の大きいエンドミルを使用しました。
仕上げ加工1: 段差になっている部分を加工しています。CAMの設定ではボールエンドミルR3.05と設定してあるので、加工する部分が薄く残ります。
仕上げ加工2: 最後に全体を加工して仕上げます。前の行程では加工できなかった入り組んだ部分も加工しています。
ポリカボネート
ケミカルウッド
名称または用途 : 富士山のモデル
材質 : ポリカーボネート(125×100×30 )
CAD : SolidWorks等
CAM : Cut3D
・ 荒加工
ツール : スクエアエンドミルΦ2
切り込み : 0.5mm
送り速度 : 400mm/min
加工時間 : 約1200分
・ 仕上げ加工(90°振2回)
ツール : ボールエンドミルR1
切り込み : 0.1mm
送り速度 : 500mm/min
加工時間 : 約500分
加工動画(クリックで加工中の動画がご覧になれます)
・備考
この地図の作成に当たっては、国土地理院長の承認を得て、同院発行の基盤地図情報を使用した。(承認番号 平25情使、 第245号)
名称または用途 : ロゴマーク
材質 : ケミカルウッド(100×50×30)
CAM : Space-E/CAM
・ 荒加工
ツール : ボールエンドミルR3
切り込み : 2mm
送り速度 : 200mm/min
加工時間 : 約180分
・ 仕上げ加工
ツール : ボールエンドミルR0.5
送り速度 : 300mm/min
加工時間 : 約120分
加工動画 (クリックで加工中の動画がご覧になれます)
・備考
切り込み量を大きく、送り速度を遅めにして加工しました。
ドリル
真鍮
名称または用途 : 検査用治具アタッチメント
材質 : POM
CAD : AutoCAD LT 2014 (お客様提供データ)
CAM : Cut2D
・ ドリリング
ツール : 中古ドリルΦ1.85、Φ3.4
ステップ量 : 1mm
送り速度 : 100mm/min
加工時間 : 約9分
・ 外形加工
ツール : アルミ・樹脂用エンドミル ブルーレインボーDLC Φ2
切り込み : 0.2mm
送り速度 : 300mm/min
加工時間 : 約20分
加工動画(クリックで加工中の動画がご覧になれます)
・備考
ドリリング時はドリルへの切りくず巻きつき軽減のために、1mmづつ加工しています。
名称または用途 : ロゴの刻印
材質 : 快削真鍮(C3604) T=6×10×50
CAD : Illustrator
CAM : VCarve
・ 平面加工
ツール : スクエアエンドミルΦ2
切り込み : 0.1mm
送り速度 : 300mm/min
加工時間 : 約42分
・ 彫刻加工
ツール : 軽金属向け彫刻カッター60°
切り込み : 0.05mm
送り速度 : 300mm/min
加工時間 : 約530分
加工動画 (クリックで加工中の動画がご覧になれます)
・備考
真鍮の彫刻加工は先端の欠けが発生しやすいため、欠け対策を施した軽金属向け彫刻カッターで加工しました。製作方法はこちら
ねこ
名称または用途 : にゃんこの刻印
材質 : 快削真鍮(C3604) T=6×20×50
CAD : Illustrator(お客様提供データ)
CAM : VCarve
・ 平面加工
ツール : スクエアエンドミルΦ2
切り込み : 0.1mm
送り速度 : 300mm/min
加工時間 : 約224分
・ 彫刻加工
ツール : 軽金属向け彫刻カッター60°
切り込み : 0.1mm
送り速度 : 300mm/min
加工時間 : 約286分
加工動画(クリックで加工中の動画がご覧になれます)
・備考
真鍮の彫刻加工は先端の欠けが発生しやすいため、欠け対策を施した軽金属向け彫刻カッターで加工しました。

ご用意いただくものをリストアップしました。ご購入前のチェック表としてもご利用ください。

CNC運転のために必要なもの

項目 内容
USBポート搭載パソコン 付属のコントローラー(TRA100)との接続のため、USBポート搭載のパソコンが必要です。動作環境については、こちらをご覧ください。
CADソフトウェア CADは当社で取り扱っておりませんので、用途に合わせたものを別途ご用意ください。2DCAMを使用される場合はDXFファイルが出力できるものを、3DCAMを使用される場合はSTLファイルが出力できるものをご利用ください。
こちらで個人ユーザーによく使われているCADをまとめたページがございます。
CAMソフトウェア キットに含まれておりませんので、用途に合わせたものを別途ご用意ください。こちらのページからご購入いただけます。各ソフトウェアの比較はこちら

※NCプログラムをテキストエディタなどで作成すれば、CAD/CAMがなくても動かすことはできます。しかし、部品を加工するためのNCプログラムは数千行、ものによっては数万行におよぶため、部品を製作される場合は必須であるとお考えください。

キットの組立に必要な工具類

項目 内容
六角レンチ 2面幅は1.5~5mmのものが必要です。こちらで販売しています。
+ドライバ 機械・回路の組立に使います。
-ドライバ 幅2mmと5mmのものが必要です。
半田ごてと半田 配線で必要になります。
ニッパー 配線でケーブルの切断や被覆を取るのに使います。
スパナ 原点センサセット取付時に必要です。二面幅7mmのものをご用意ください。

切削に必要なもの

項目 内容
エンドミル キットに含まれていませんので、用途に合わせたものを別途ご購入ください。
その際、KitMillの対応シャンク径と、エンドミルのシャンク径が同じかをご確認ください。
はじめてご購入される方には、こちらの商品をおすすめいたします。
両面テープ 材料の固定に使います。貼って簡単にはがせるタイプのものをおすすめします。
2D加工スターターセット 2D加工の練習を行う際におすすめのセットです。機械工作でよく使われる材料がセットになっておりますので、各材料の加工の練習にもなります。

KitMillおすすめ小物リンクコーナーをご用意しました。
こちらよりどうぞ

KitMillおすすめ小物コーナー

取扱説明書(オンラインマニュアル)は、KitMill BT100/200をご購入いただきますと、ご覧になることができます。(オンラインマニュアルのパスワードはベースフレーム底部に貼られているプロダクトシールに記載されています)
当社が長い時間をかけて作成したもので全部で百ページ以上あります。(常時更新していますのでページ数は増え続けています。)組み立て方から制御用ソフトウェアの使い方まで詳しく説明されてます。

加工機本体組立マニュアルのみ、以下よりご確認いただけます。
KitMill BT100/200組立マニュアル(  28.7MB)

組み立て・動作確認マニュアル

組み立て・動作確認マニュアル

組立後の使い方・保守について

組立後の使い方・保守について

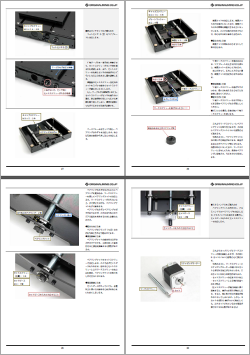

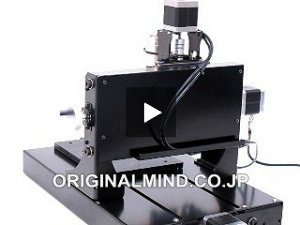

KitMill BT100/200 組み立て方

▲KitMill BT100/200 組み立て方

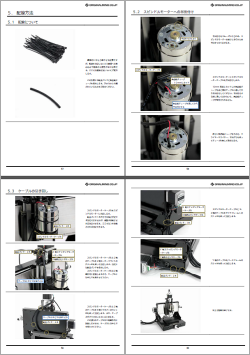

KitMill BT100/200 配線方法

▲KitMill BT100/200 配線方法

TRA100 組み立て方

▲TRA100 組み立て方

TRA100 動作確認

▲TRA100 動作確認

TRA100/150 取扱説明書

▲TRA100/150 取扱説明書
