入選

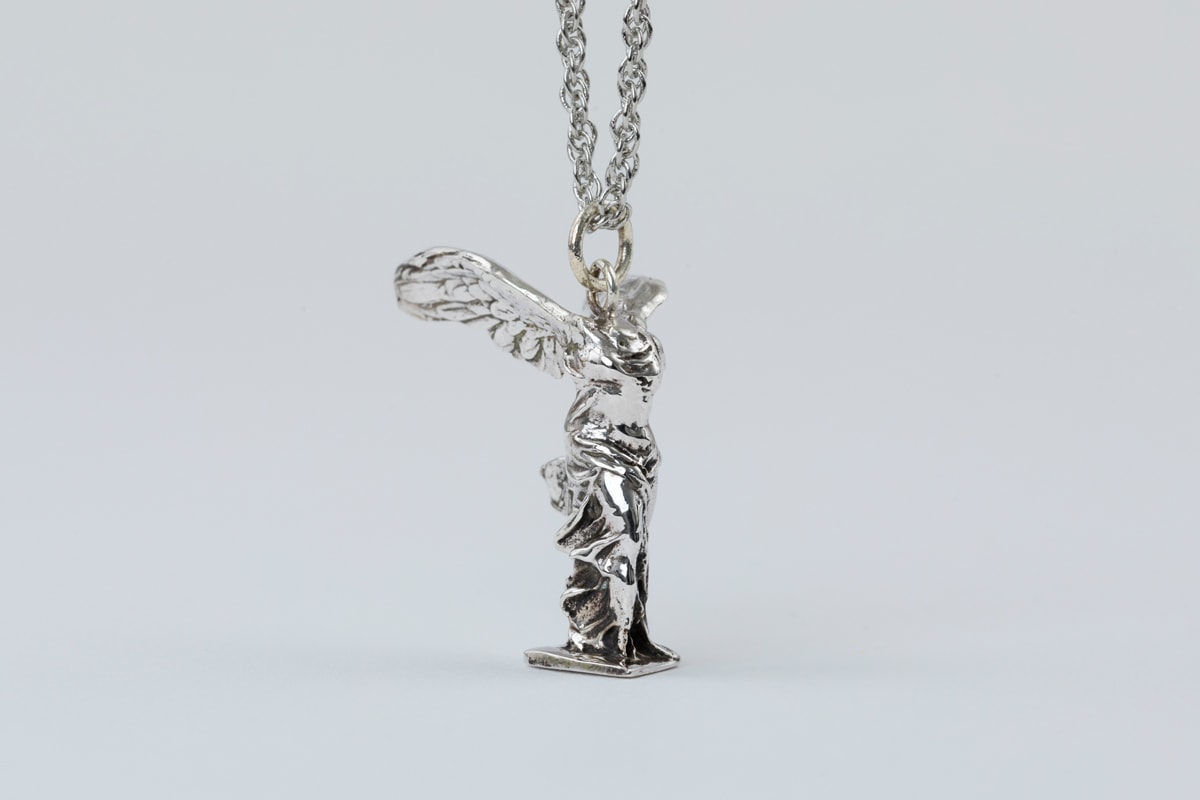

サモトラケ島のニケ像シルバーペンダント

制作者：raku

制作者コメント：

サモトラケ島のニケ像のシルバーペンダントです。3D-COATというボクセルモデリングソフトで原型を調整し、羽根部を分割してstlにて出力。外部にフレームを配置して本体は4面切削加工。羽根部は両面切削加工を行い、接着して原型を仕上げています。シリコーンゴムで複製型を作り、インジェクションワックス複製を行ってワックスに置換したのちに、石膏を流し込んで石膏型を作成。石膏型を電気炉で焼くことで鋳型を作成し、溶かした銀を流し込むことで銀に置換した後研磨して、チェーンを通す丸カンをロウ付けして仕上げています。
エンドミルはr0.5ロングネックにて粗どり＋仕上げ→r0.2ロングネックにて追加仕上げ→r0.05×刃長0.1のエンドミルで仕上げ加工を各面に対して行っています。パス計算にはMeshCAMを使用。r0.05mm、刃長0.1mmのエンドミルをそのまま使うと微細彫りが出来ないため、エンドミルのテーパー部角度を利用し、先端r形状のテーパーエンドミルとして設定することで入り組んだ部位までの彫り込みを実現しています。
