originalmind オリジナルマインド
Wood Strand Beest
製作者の情報
| 製作者 | ： | fish_meat様 |
| 代表者ブログ | ： | web-tank |
| 所属サークルホームページ | ： | 北海道大学ロボットアーキテクト |
使用している製品・部品
- mini-CNC BLACK 1520
- ハイススクエアエンドミル
- エコノミーエンドミル
製作者のコメント
VagabondWorks様の作品に影響され、自分でもテオ・ヤンセン機構を作りたくなったため安価なMDFで作ってみました。
公開されているリンク比を基に、全パーツを二次元汎用CAD「jw_cad」にて設計しました。
機械設計は初めてだったため、無知ながらも1脚だけの試作を何度か経て、今の形になりました。
設計の詰めが甘かったこともあり、完成して間もなくパーツが破損していましたが、今年、大規模な修理にて復活しました。
写真
 |

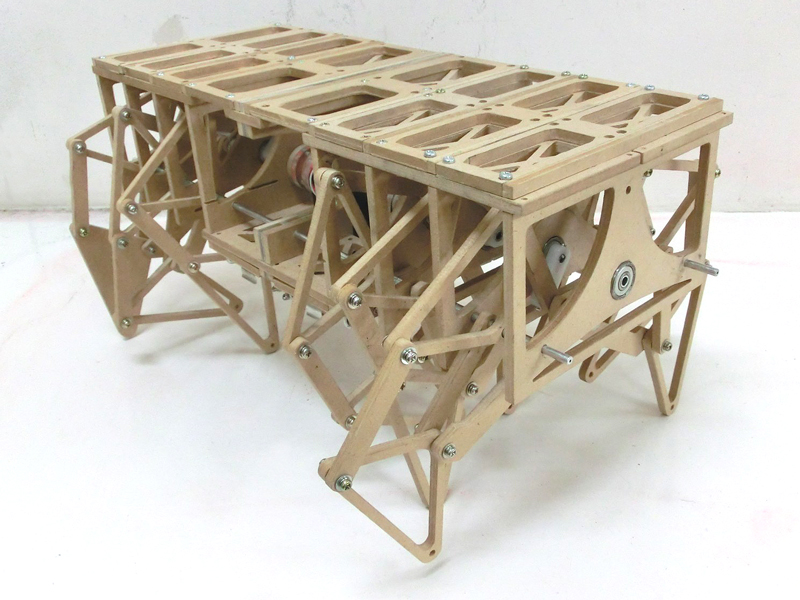

外観 |  |

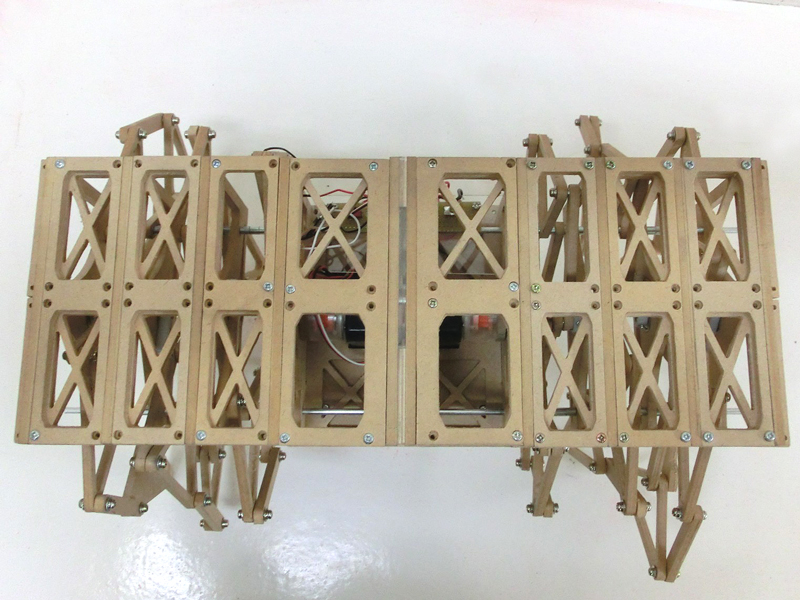

上面 |
 |

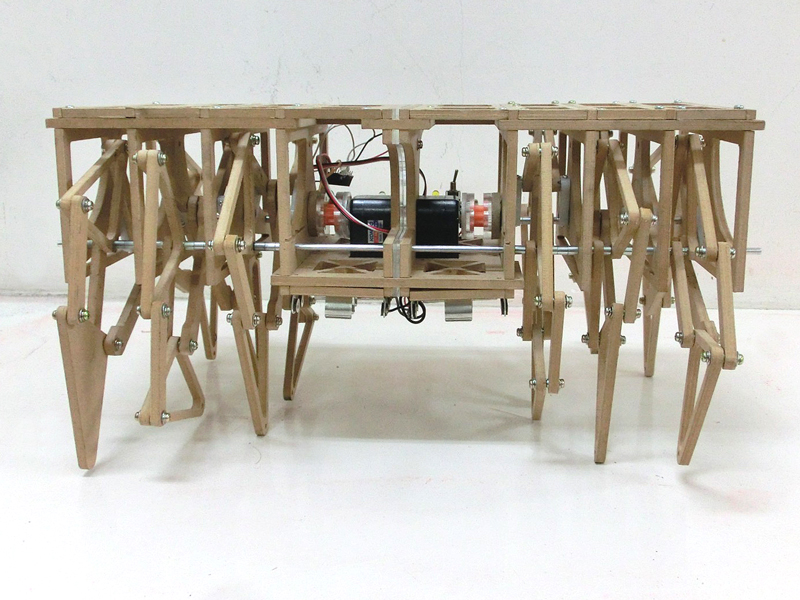

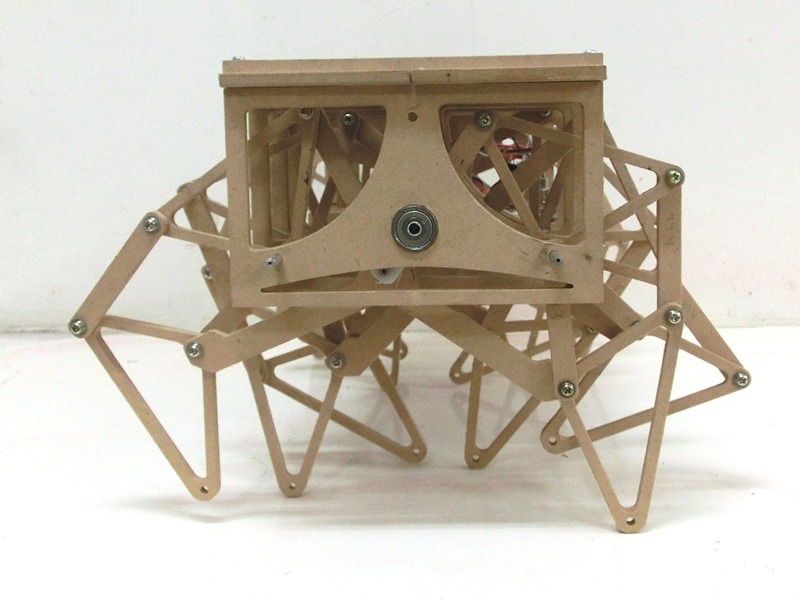

正面 |
 |
側面 |
 |

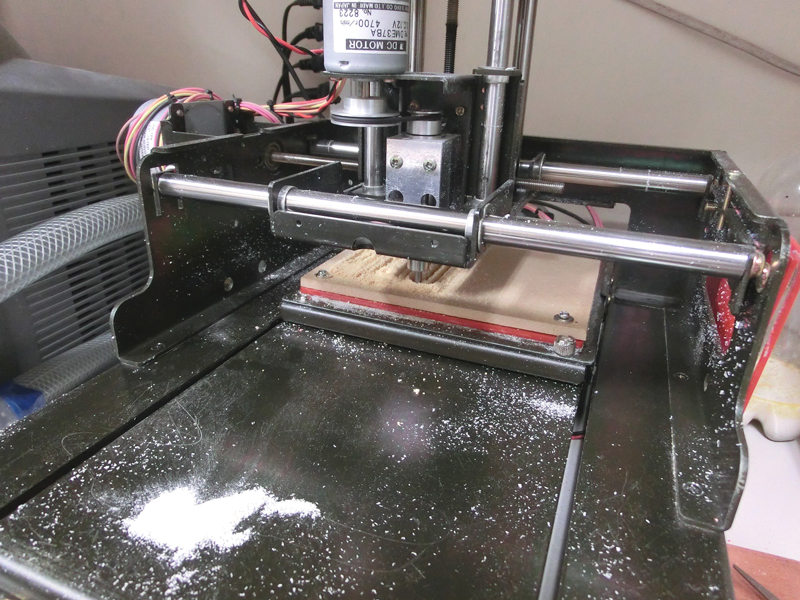

全パーツBLACK1520にて切削しました。 |
 |

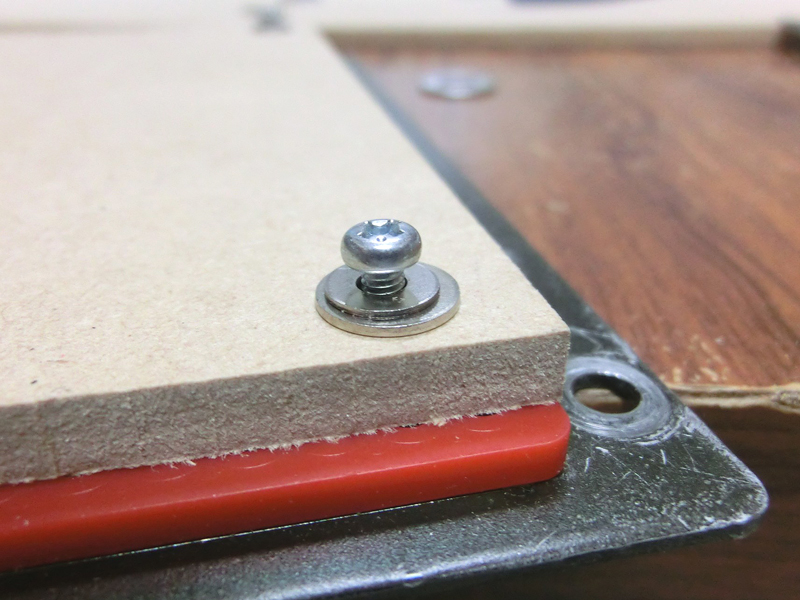

MDFは両面テープで固定しにくいのでネジで固定。 |
 |

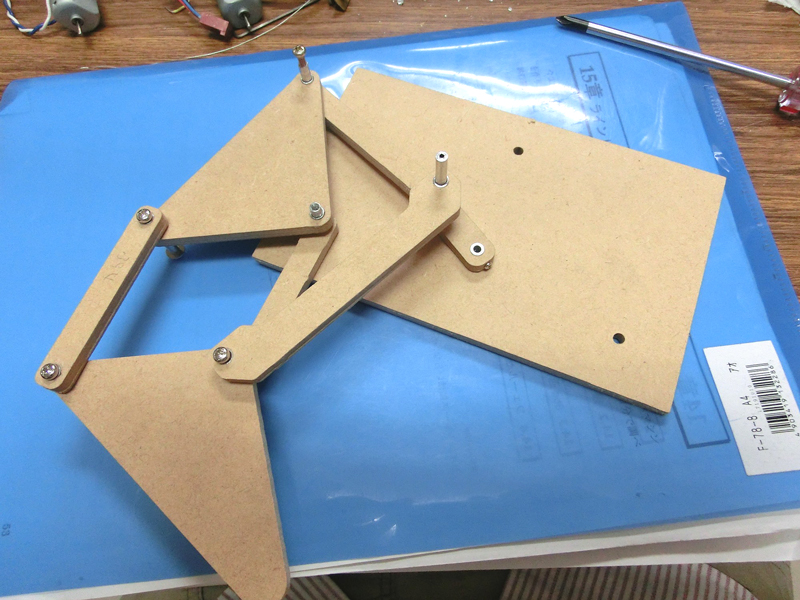

1脚で試作 |
 |

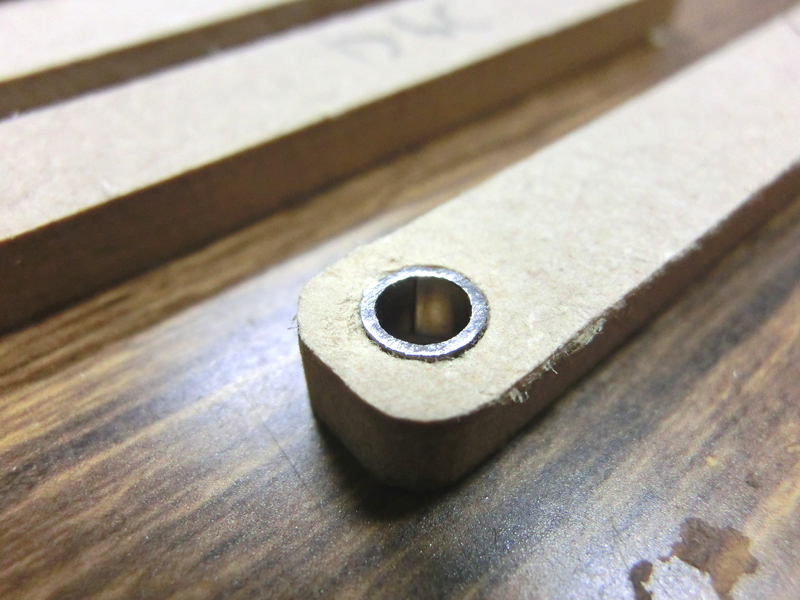

フルベアリングは高価になるので、各リンク部分では金属スペーサーをベアリングとして代用しました。 |
 |

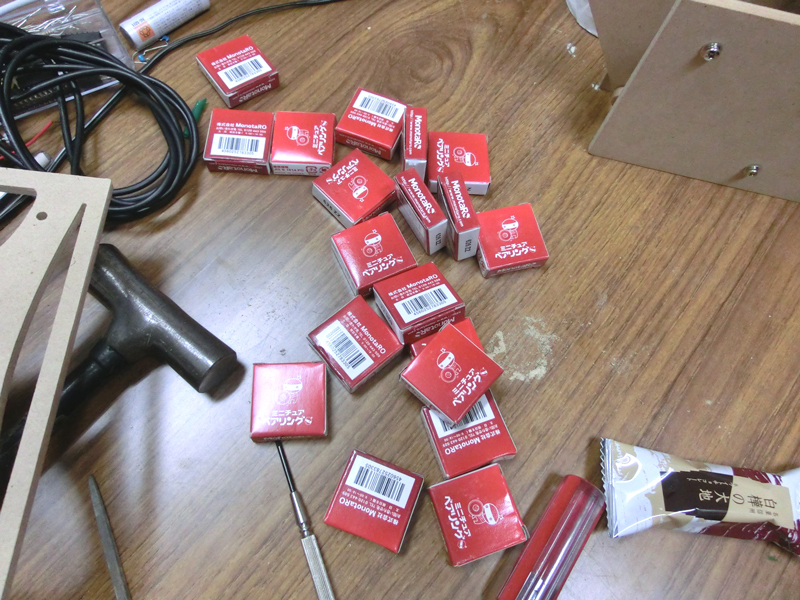

負荷の大きいクランクシャフト部分はベアリングを使いました。 |
 |

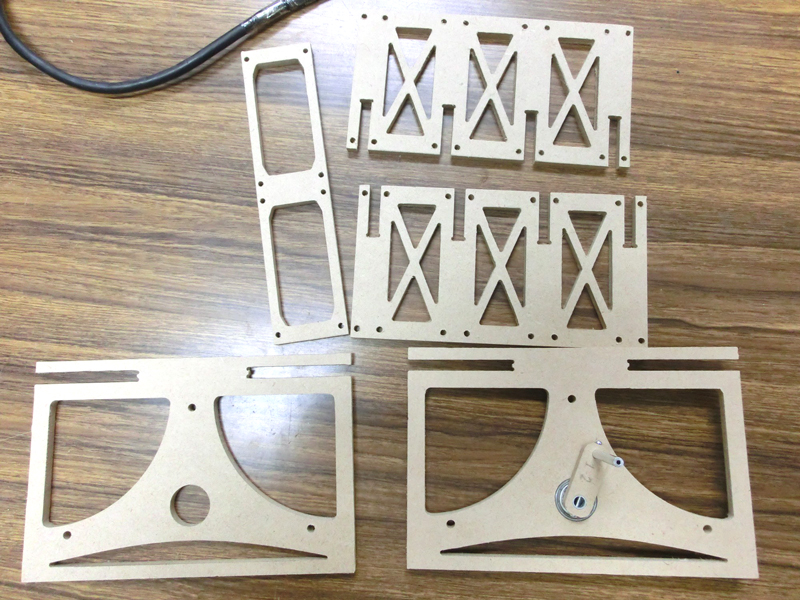

パーツ |
 |

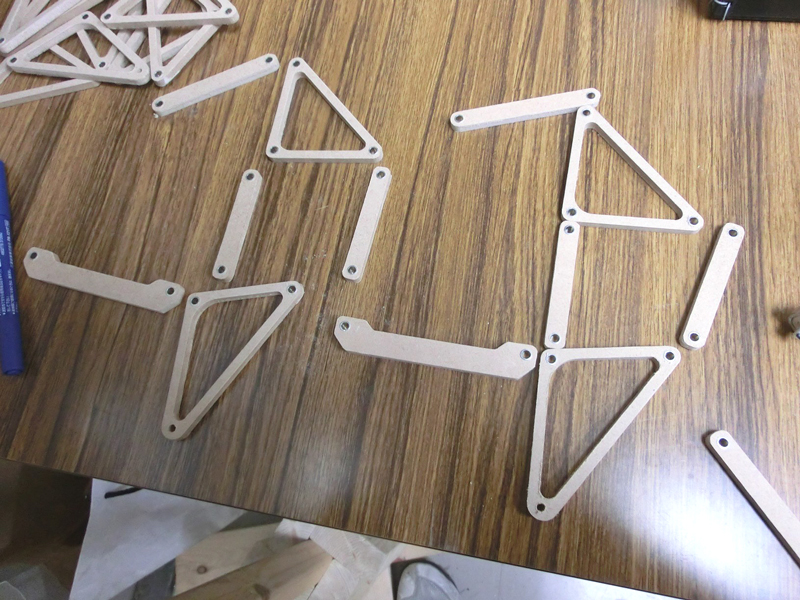

脚パーツ |
 |

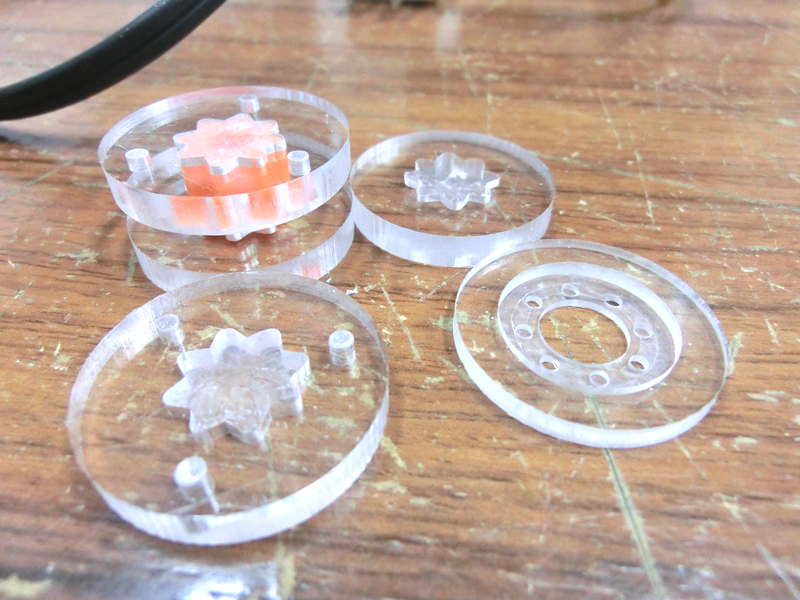

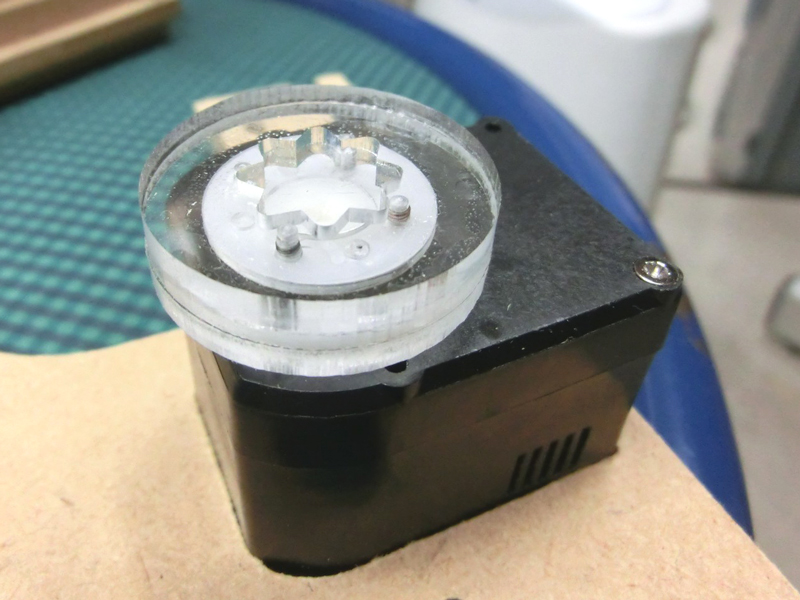

モーターとクランクシャフトのカップリングはアクリルで作成。 |
 |
サーボモーターを無限回転化したものをモーターとして利用しました。ギヤボックスが不要になり、十分なトルクが得られます。 |
 |

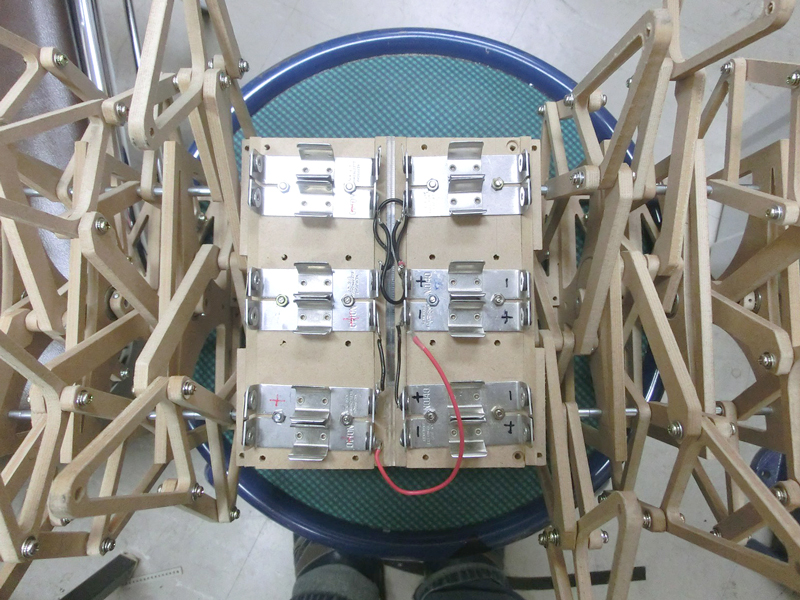

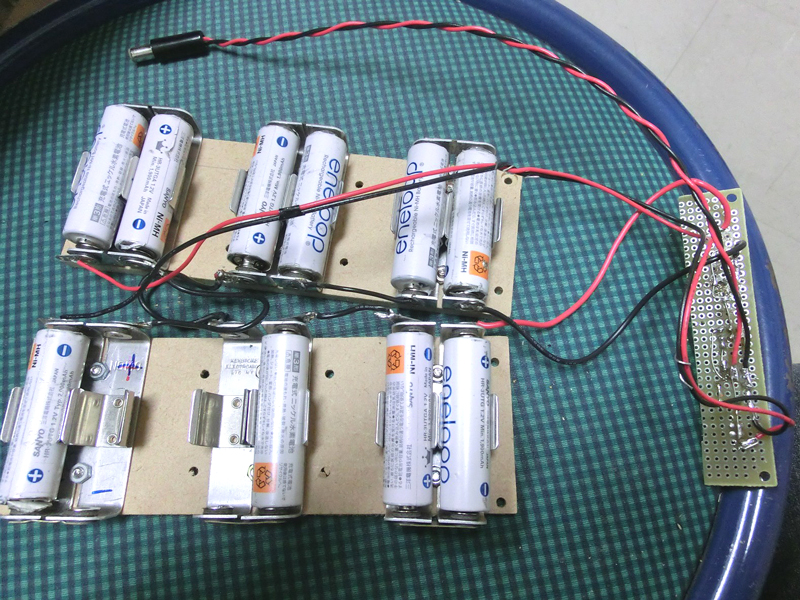

取り外し可能なバッテリーパック。 |
 |

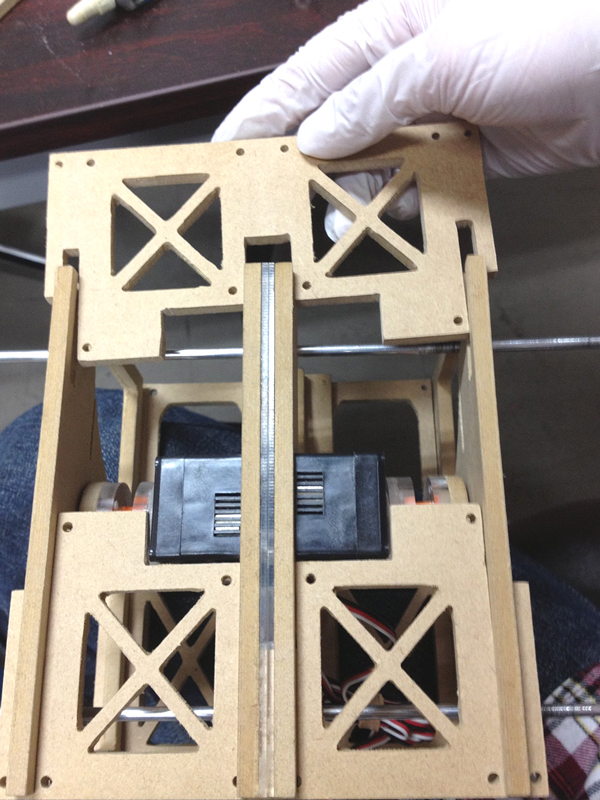

バッテリーパックは裏面に配置できます。 |
 |

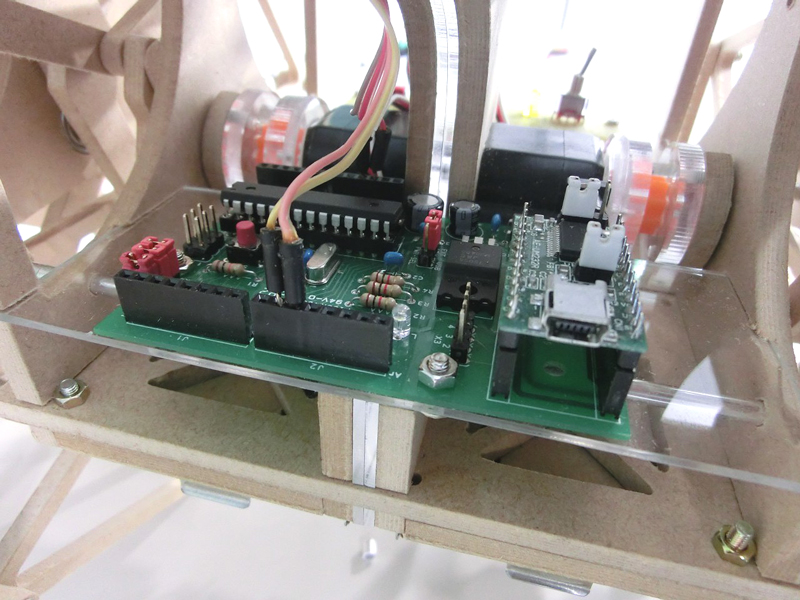

サーボモーターを動かせれば何でもOKです。この時はArduinoを使用しました。 |
 |

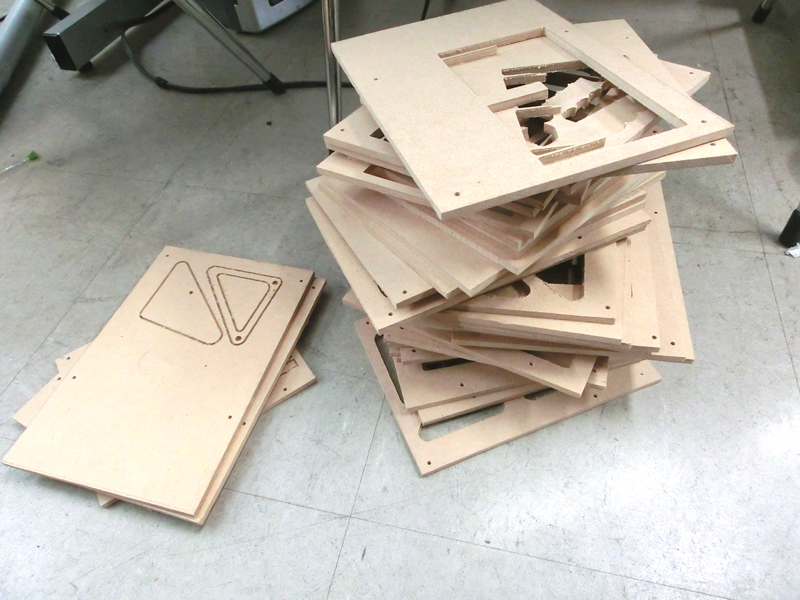

切削したMDF板の山 |
 |

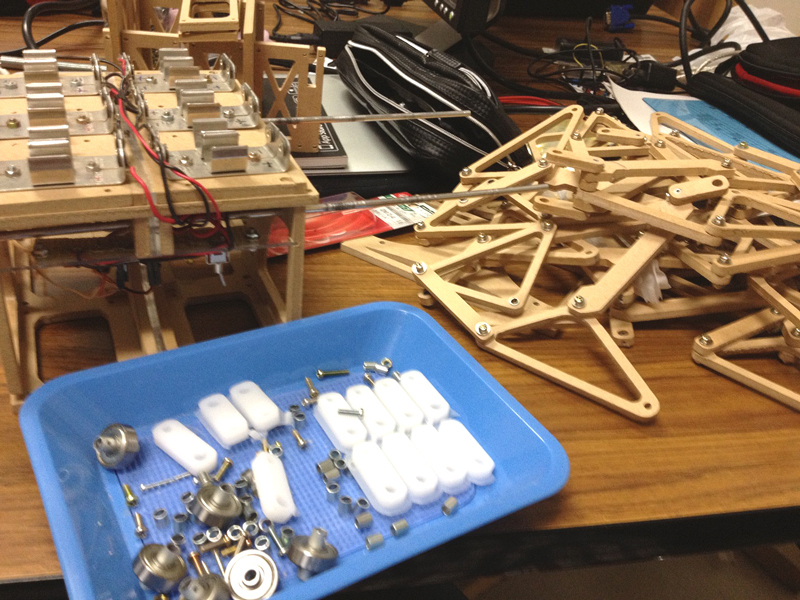

クランクシャフトの一部が破損したため、全て分解して一部の材質をPOMにすることになりました。 |
 |
接着剤なし、ネジも極力使わない設計だったので、分解は楽でした。 |
 |

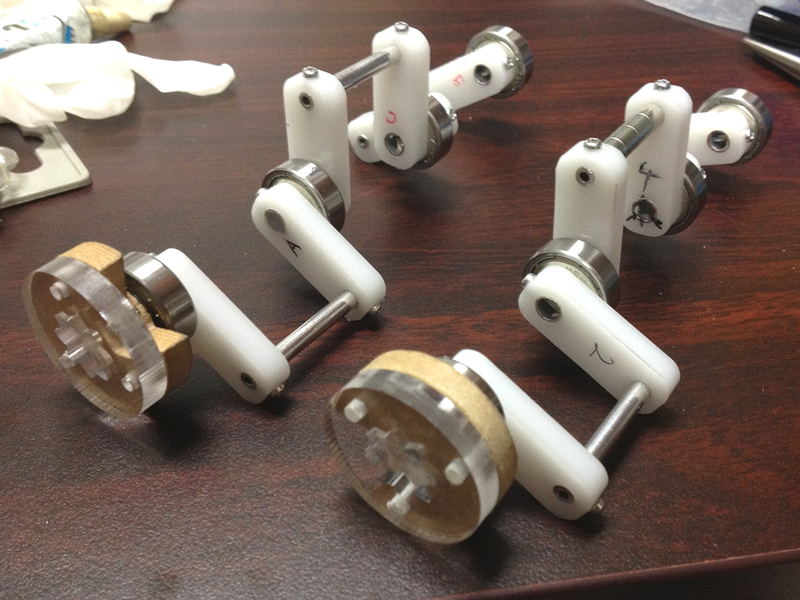

無事クランクシャフトの修理が終わりました。 |
動画
仮組み直後、制御担当の方が動画を作ってくれました
耐荷重テスト
Raspberry Piと画像認識により赤いものを追えるようになりました
