CNCフライス
製作者の情報
| 製作者 | ： | 真壁 友様 |
| Webページ | ： | メディアアート、自作CNCフライス盤、Home Made CNC |
使用している製品・部品
製作者のコメント
鉄、ステンレス、小径エンドミルによる切削を行うために高性能CNCフライス盤を製作しました。
オリジナルの設計でフレームはSS400で作ってあります。
バックラッシュ０の安定した切削が行えます。
インバータでスピンドルの回転数も調整できるので様々な径のエンドミルに対応します。
主要スペック
| 全軸リニアガイド | ||
| 全軸ボールネジ | ： | NSKコンパクトFAシリーズ USS1005N1D（C3等級） |
| スピンドル | ： | 最大18,000rpm、350W コレットER16 |
| ストローク | ： | X軸:320mm、Y軸:304mm、Z軸:80mm |
| テーブルサイズ | ： | 320mm x 522mm |
| 重量 | ： | 約120kg |
写真
 |

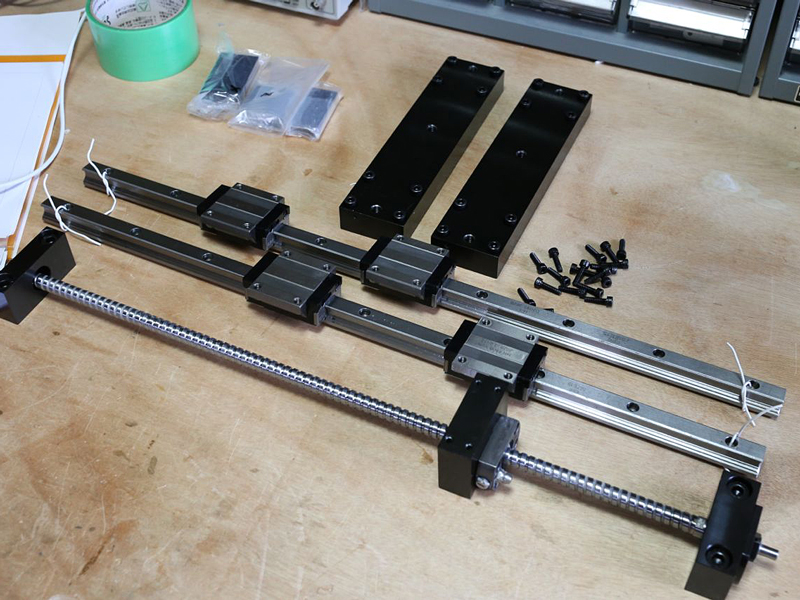

ボールネジとリニアガイド |  |

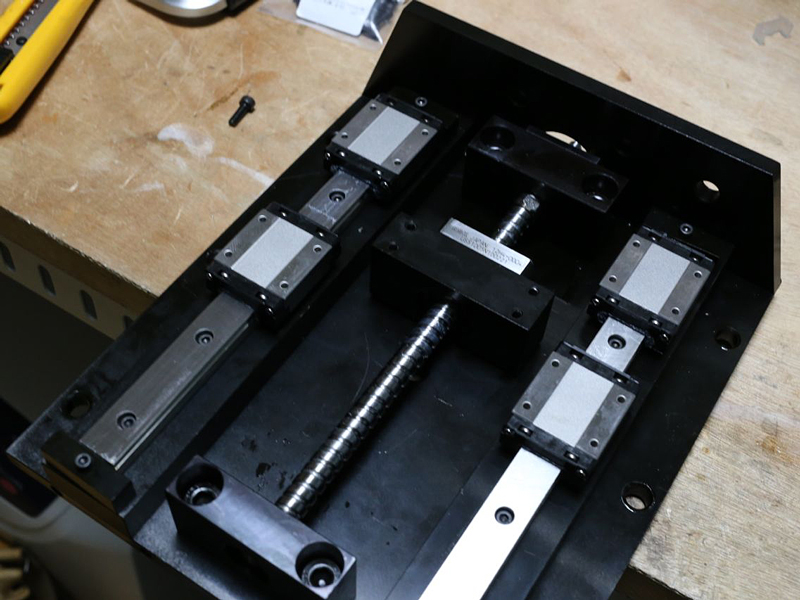

組立中のZ軸部分 |
 |

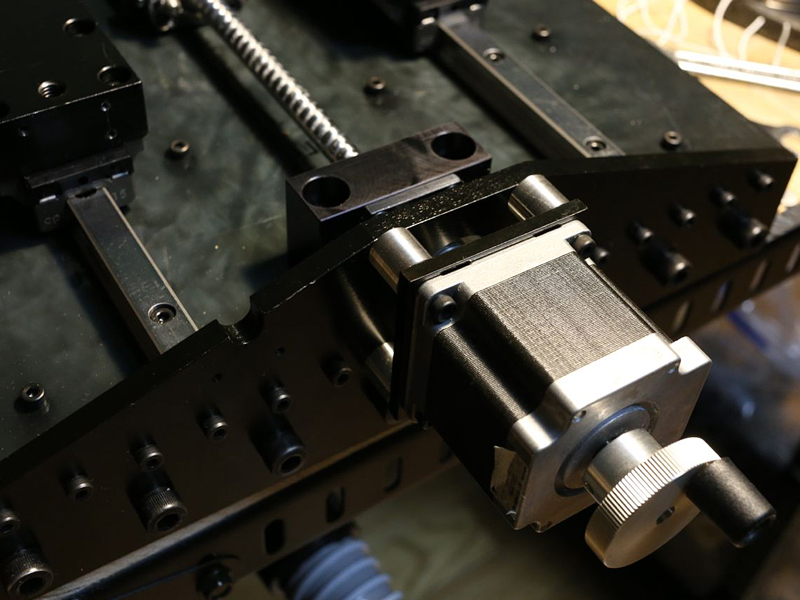

Y軸のステッピングモータ取り付け部 |
 |

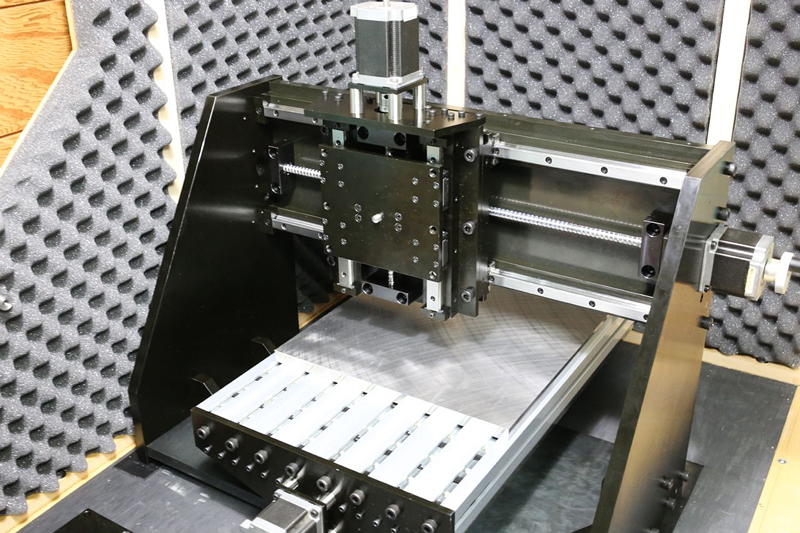

スピンドル取付け前、防音ボックスに入れて使います。組立後の移動は出来ないので防音ボックスを組立式にして、その中で組み立てます。 |
 |

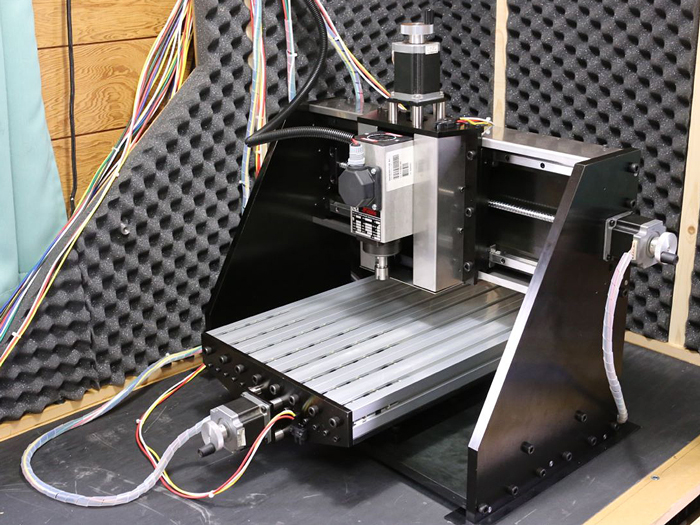

スピンドル取付、ステッピングモータと原点センサの結線。この後ボールネジ部分には切子カバーが付きます。 |
動画
組立工程：自作CNCフライス盤の組立
切削加工例：CNC操作手順
切削加工例：CNCフライス盤による小パーツの切削
