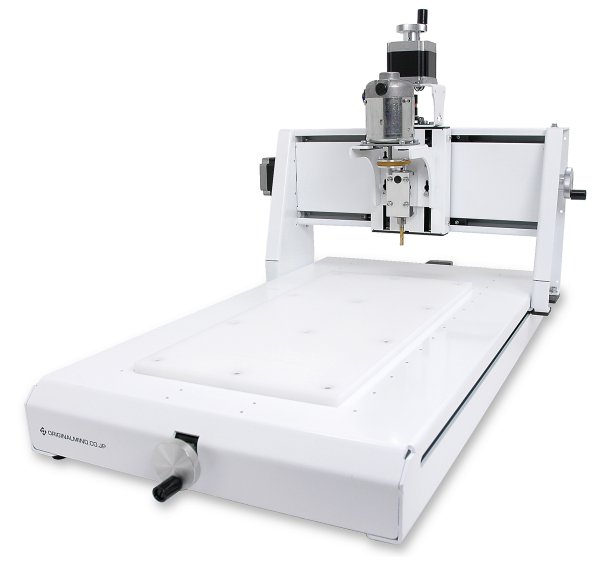

仕様

項目	HAKU 2030	HAKU 2042
ストローク	X軸:203.5mm Y軸:305mm Z軸:68.8mm	X軸:203.5mm Y軸:425mm Z軸:68.8mm
取り付け可能な 材料の高さ	55mm
テーブルサイズ	200mm(W) × 300mm(D)	200mm(W) × 420mm(D)
加工可能な材料	アルミ、樹脂、木材
最大動作速度	1,200mm/min
送りネジ	台形ネジ(全軸ダブルナット)
分解能	1/4マイクロステップ時 0.0025mm 1/8マイクロステップ時 0.00125mm 1/16マイクロステップ時 0.000625mm 工場出荷時は1/8に設定されています。
ドライブ基板	TRIO(ケース付き)
スピンドル回転数(無負荷時)	8,000r/min (オプションにより変更可能)
スピンドルモーター	26W(DCモーター)
ツールチャック方式	セットスクリュー固定方式 対応シャンク径Φ3、Φ3.175、Φ4、Φ6の中から選択
案内方式	リニアガイド(全軸)
原点センサ	オプション対応
手回しハンドル	オプション対応
重量	22.5kg	25.2kg
電源	DC24V(AC100Vアダプタ付)

外形寸法

ご注意

• カッコ内の寸法はHAKU 2042の寸法です。
• 改良のため、製品の仕様やデザインは予告なく変更される場合がございます。

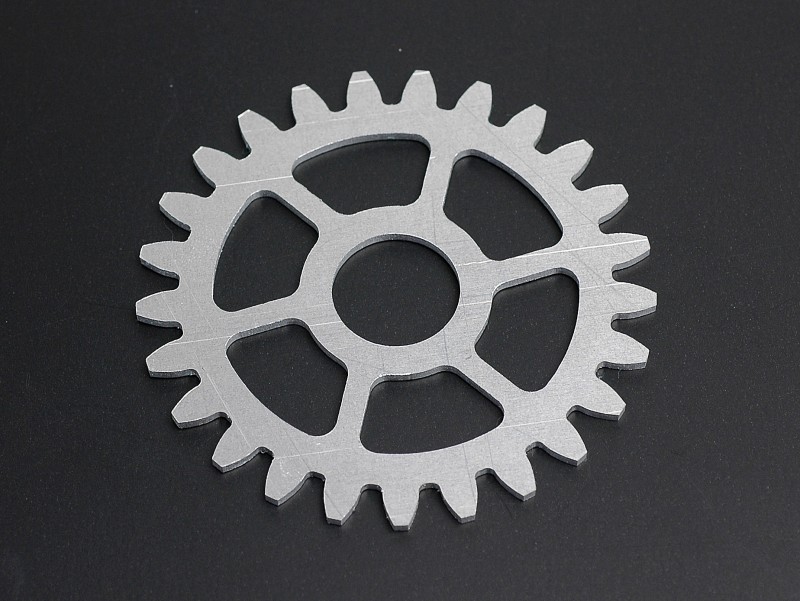

アルミ(A5052) T=2.0

•

上記の材料は、こちらからご注文いただけます。

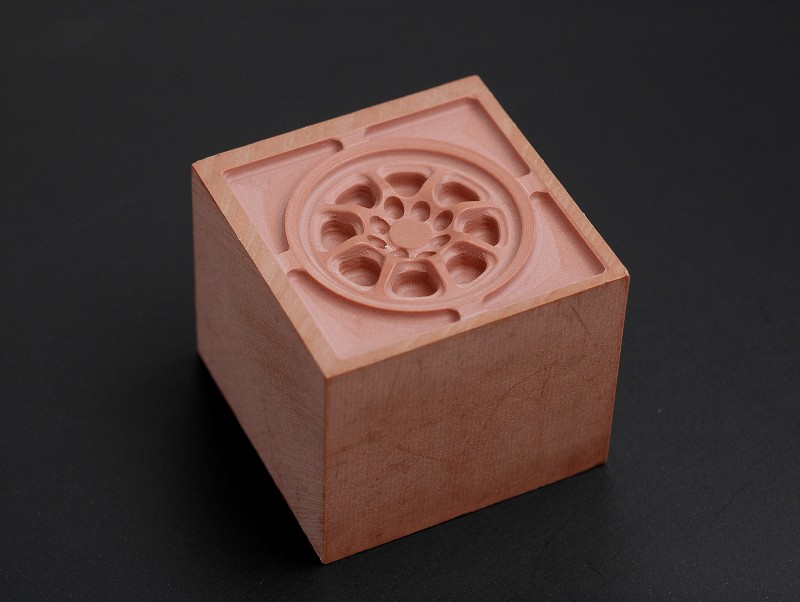

ケミカルウッド

•

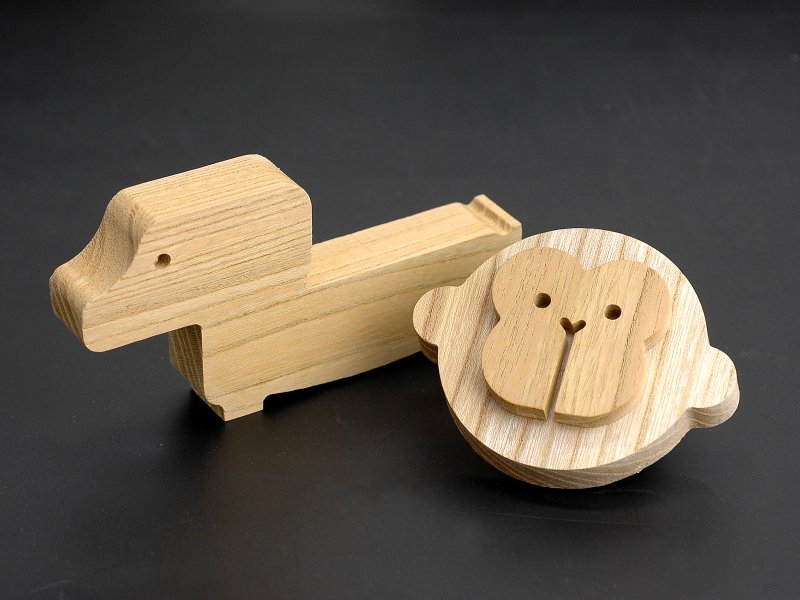

木材(ケヤキ) T=5.5~16.5

•

加工中の動画

•

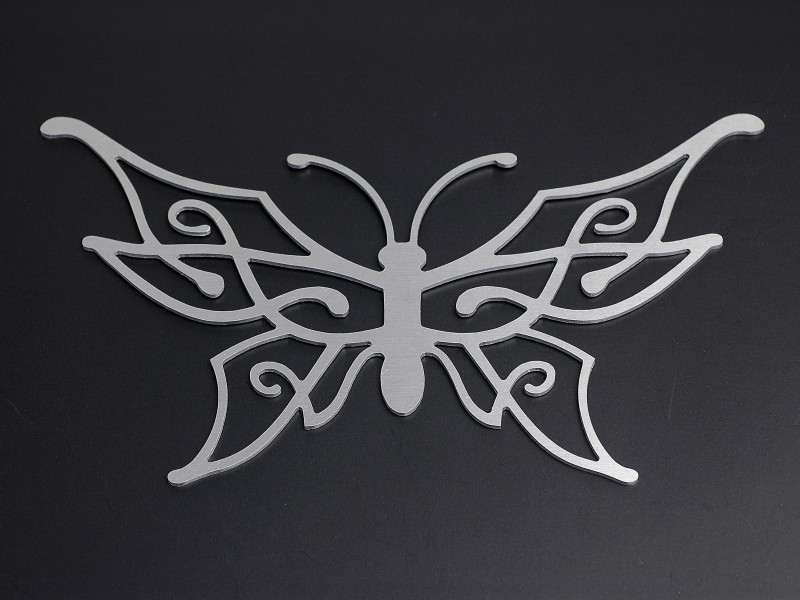

ジュラルミン T=2.0

•

加工中の動画

•
•

上記の材料は、こちらからご注文いただけます。

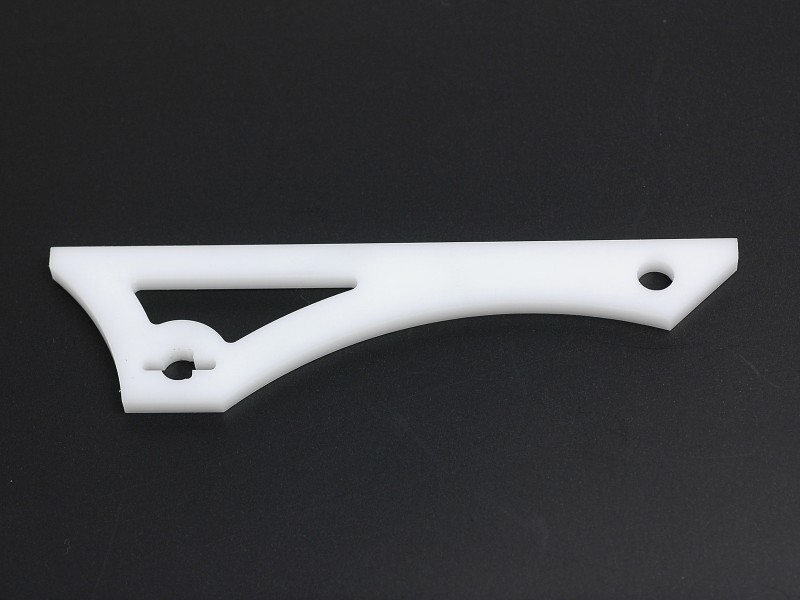

POM T=5.0

•

上記の材料は、こちらからご注文いただけます。

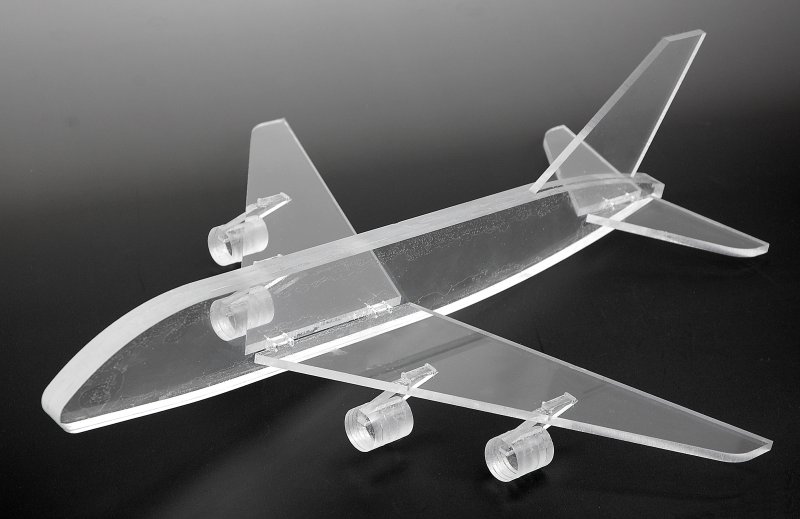

アクリル T=5.0

•

加工中の動画

•
•

生基板

加工中の動画

•

上記の材料は、こちらからご注文いただけます。

ポリカ T=5.0

加工中の動画

•

原点復帰のようす

•

【連射式ゴム鉄砲のつくりかた】

はじめに

mini-CNC HAKU 2030 を使った連射式ゴム鉄砲のつくりかたを詳しくご紹介いたします。

このゴム鉄砲は、KEROKERO火器商会さまの2006・1130式拳銃を参考に設計しました。ご了解を得た上で記載しています。

部品リスト

・ アクリル板(T=5.0×200×300) 1枚
・ 捨て板(T=1.6×150×200) 2枚
・ 両面テープ
・ ハンドタップ
・ エンドミルΦ2 1本
・ 輪ゴム たくさん

アクリル板の加工

材料の用意
アクリルと捨て板を用意します。今回の加工はアクリル板の切り抜きです。アクリルの板厚よりも少し多めに切り込むため、本体を削ってしまうことがないよう捨て板が必要です。

両面テープの貼り付け

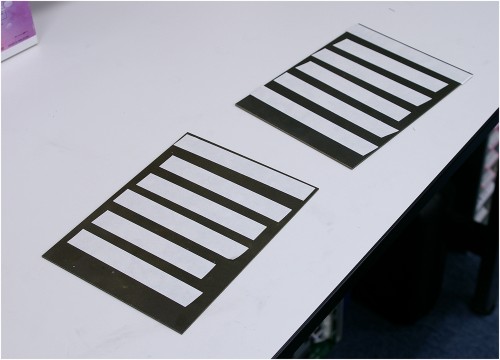

まずは捨て板に両面テープを貼り付けます。両面テープをあまりたくさん貼り付けすぎると剥がすときに大変ですし、かといって少なすぎると切削中に剥がれてしまう可能性があります。

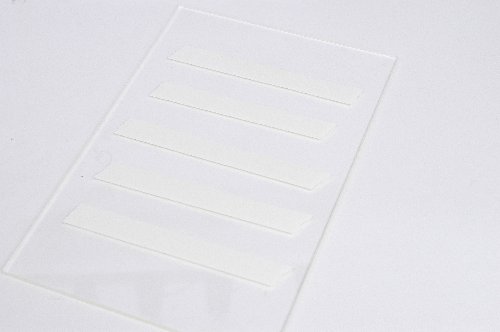

アクリル板にも同様に両面テープを貼り付けます。

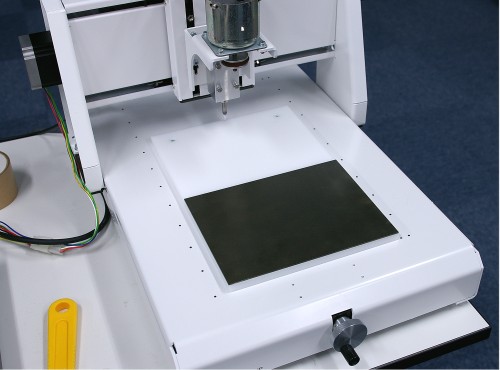

本体に貼り付け本体にさきほどの捨て板を貼り付けます。まずは2枚のうち1枚を写真のように貼り付けます。

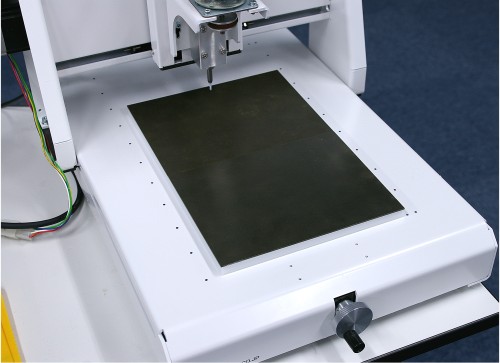

2枚目の捨て板を貼り付けます。これで樹脂製加工テーブルが覆いつくされたことになります。

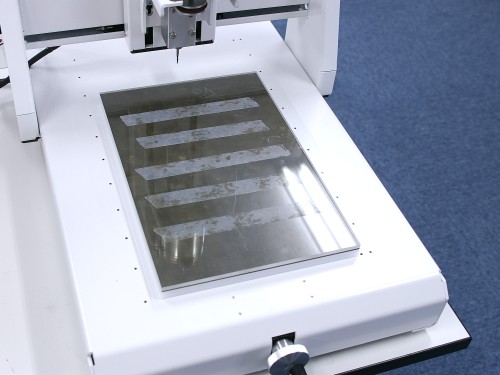

その上にアクリル板を貼り付けます。アクリル板の左下の角と、樹脂製加工テーブルの左下の角をあわせてください。

エンドミルのセット

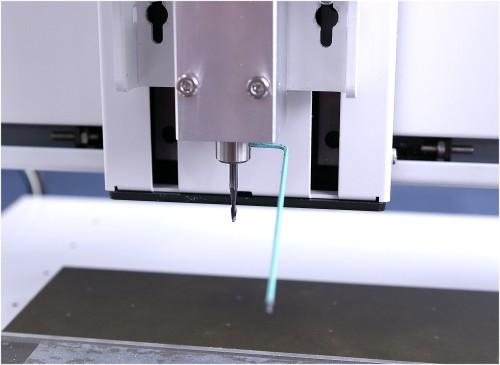

本体にエンドミルをセットして下さい。今回使用するエンドミルは刃の直径がΦ2ミリです。HAKU2030には、標準でシャンク径Φ4用のスピンドルシャフトが付属していますので、こちらのエンドミルをお勧めいたします。

DXFの用意

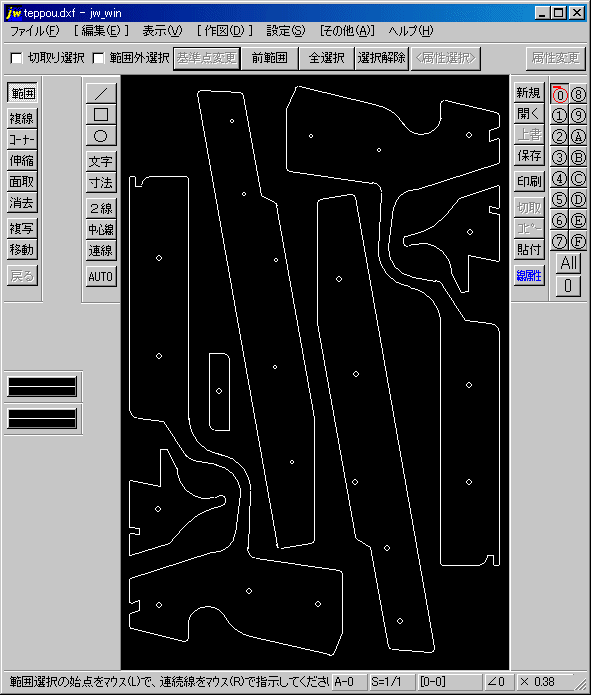

CADは、フリーのJW-CADを使用しました。
DXFファイルのダウンロード

JMM-TOOLの起動

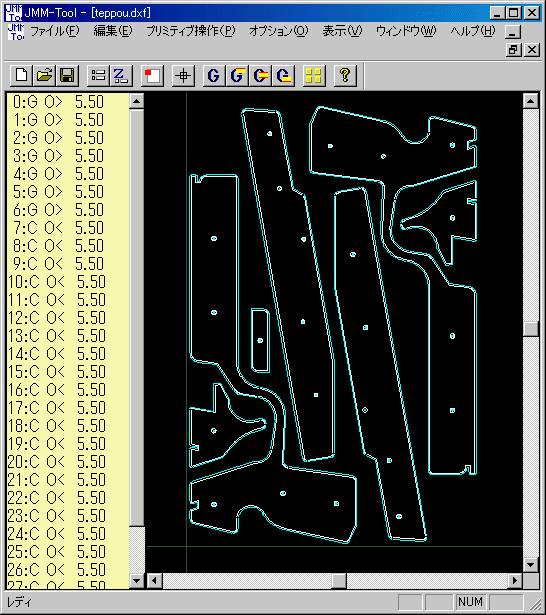

JMM-TOOLを起動し、ファイル/開くをクリックで、さきほどのDXFファイルを読み込みます。

原点のアイコンから原点調整を開きます。


原点をXYそれぞれ3に設定してOKを押します。
ここでは原点の位置を外側(切削物から遠く)に修正しています。

JMM-TOOLの設定
オプション/設定で下記のように設定をしてください。
今回切削するアクリルは厚さ5ミリですが、「材料の厚み」を5.5mmと設定してあり、0.5mmほど多めに設定しています。
材料の反り等が原因で、完全に切り抜くことができず、一部分がつながってしまうことが無いようにするためです。
したがって、捨て板には0.5mmの溝が彫られるというわけです。

一回の切削量を0.1mmにしてあります。アクリルはやわらかい材質ですのでもっと大きな値にしてもよいのですが、熱でアクリルが溶けるのを防ぐために少なめにしています。




設定が終了したあと「OK」をクリックすると「ツールパスを初期化しますか」というウィンドウが出ますので、「はい」をクリックしてください。

Gコードの生成

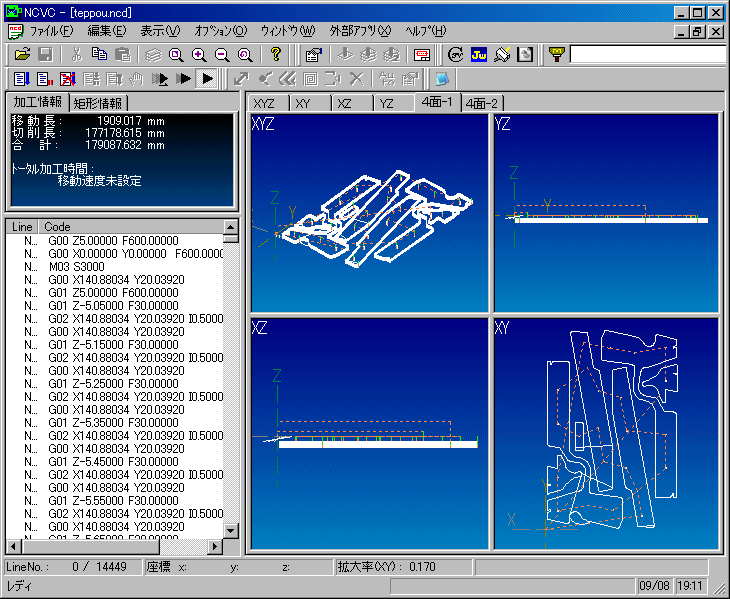

JMM-TOOLのオプション/ジェネレートを実行するとGコードが生成されます。生成されたGコードをNCVCで確認します。
生成されたGコードのダウンロード
(Gコードの先頭にコメントが出力されますが、Mach3ではこのコメントがエラーになってしまうようですので、削除しておきました。)

設定ファイルのコピー
Mach3を起動する前に、下記のファイルMach3をインストールしたフォルダに入れておいてください。(HAKU 2030をMach3で動かすときに必要な設定情報が入っています。)
HAKU.XML

Mach3の起動
デスクトップにある「Mach3 Loader」をクリックします。


メニューが表示されますので、「haku」を選択し「OK」をクリックします。

原点復帰の実行
TRIOの電源を入れ、Mach3のRESETボタンをクリックします。

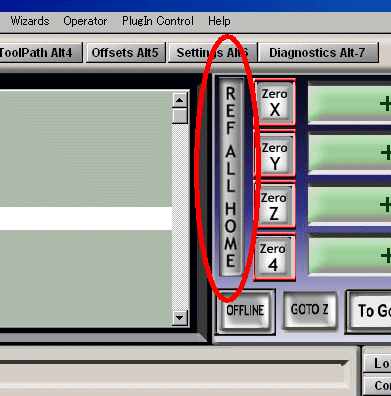

次に「REF ALL HOME」というボタンをクリックすると、原点復帰が実行されます。
原点復帰が完了するとXYZの座標がすべてゼロになります。
原点センサセットをお持ちでないお客様は、この作業を省略して頂いてかまいません。
原点センサセットがあれば、加工を開始する前に原点復帰を実行することにより、なんらかの原因(たとえばパソコンのハングアップ等)で加工を中断しても、現在位置の絶対的座標がわかるので、加工をやり直すことができますので便利です。

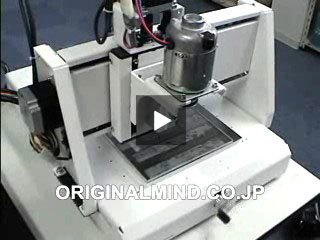

クリックで原点復帰時の動画がご覧になれます。
Z軸→Y軸→X軸の順で復帰されます。

現在の座標をゼロにセット

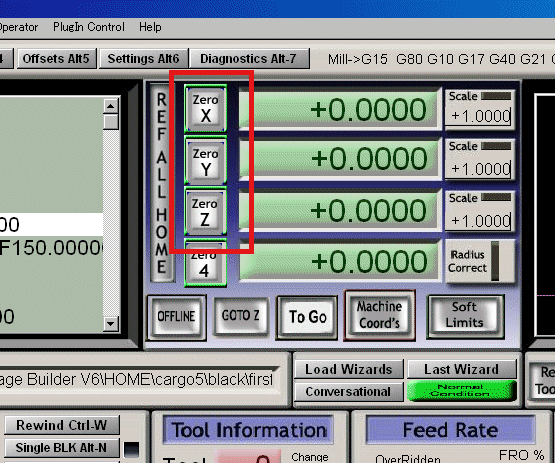

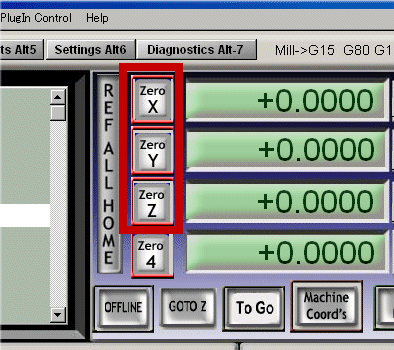

原点復帰が完了したら、現在位置をゼロにセットして下さい。図の赤い枠で囲ったZeroX、ZeroY、ZeroZをクリックすると0になります。

加工を開始する位置に移動

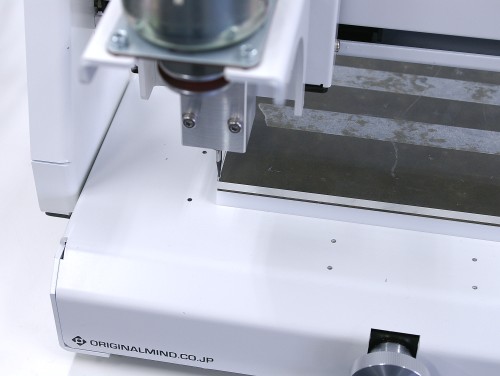

原点復帰を実行したら、JOG(キーボードの矢印キー)を使って、アクリルの左下のあたりにX・Y・Z軸を移動させます。

Z軸の位置出し
Z軸の位置出しの仕方はいろいろありますが、今回の加工は高さ方向に対してあまり精度が要りませんので、下記の方法で位置を出します。

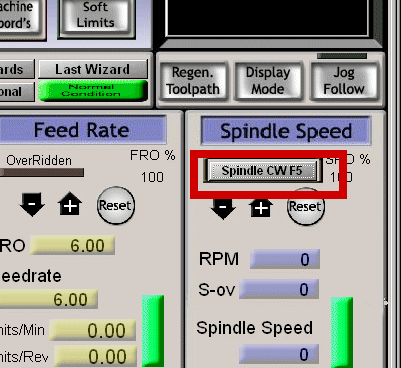

1. スピンドルを回転させる。Spindle CW F5(赤い枠で囲ったボタン)をクリックでスピンドルが回転します。

2. エンドミルの先端が材料に当たるまでゆっくりとJOGで下降させます。


3. エンドミルの先端が当たったところで止め、X・Y・Z軸を原点に設定します。設定後、JOGでZ軸を5ミリ上昇させます。



4. スピンドルをOFFする。

現在位置のメモ
以上の操作により、X軸とY軸は、加工を開始する位置にいることになり、また、Z軸は材料から刃物の先端までの高さが5ミリの位置にいることになります。
その座標を忘れずにメモしておきます。(原点センサセットをお持ちでないお客様はこの作業は省略してください。)
もしなんらかの原因で加工を中断(たとえばパソコンのハングアップや停電)したとき、もう一度原点復帰をし、メモした座標に移動させれば、最初から加工をやり直すことができるというわけです。

Gコードの読み込み

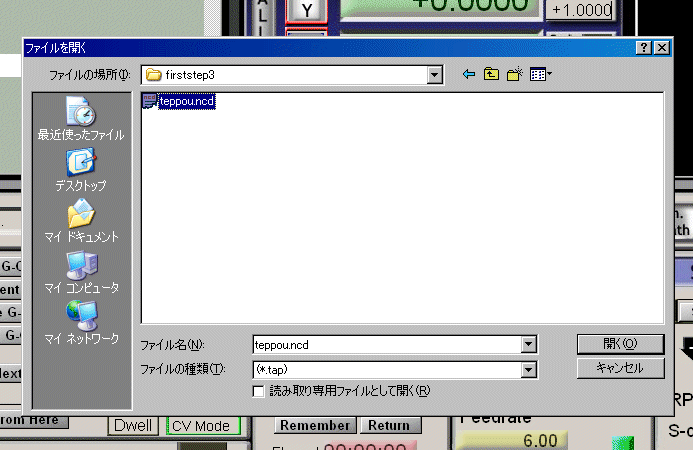

File/Load G-Codeをクリックし、さきほどJMM-TOOLで生成されたGコードを読み込みます。

加工スタート

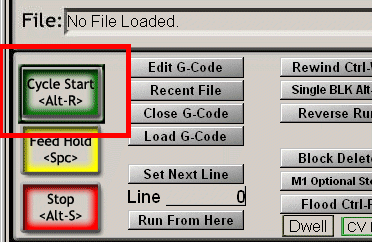

さあいよいよ加工スタートです! 「Cycle Start」をクリックで加工がスタートします。


写真をクリックで加工中の動画がご覧になれます。
(Y軸テーブルの周りに緑色のテープが貼ってありますが、これは切粉の飛散を防ぐもので、必ず貼らなければならないというものではありませんが、たったこれだけでもかなり効果があります。)

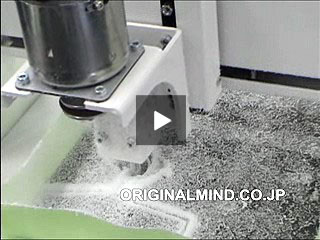

	加工中の動画1

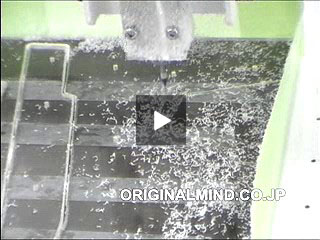

	加工中の動画2

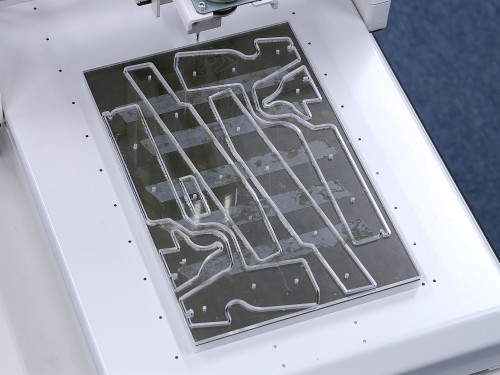

加工完了後の写真

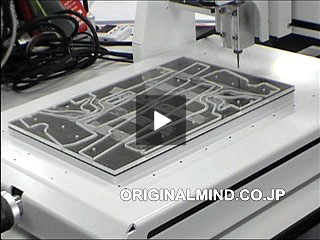

取り外しているときの動画

材料の取り外し

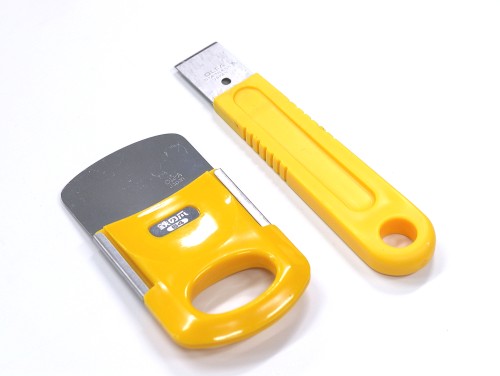

材料は、ヘラのようなものを使うと取り外しやすいと思います。せっかく加工したものが変形しないように注意しながら取り外してください。

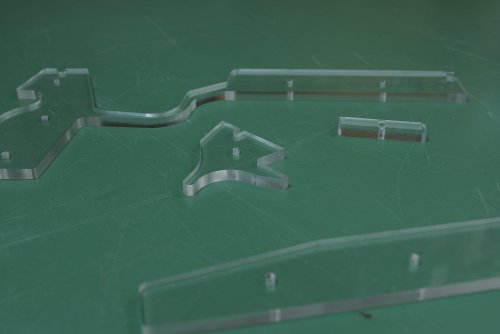

加工品の写真です。きれいに削れています。

組み立てと試し撃ち

組み立て

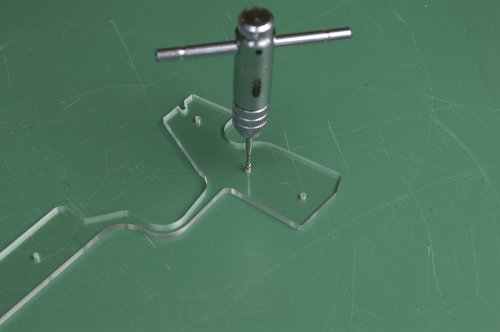

2枚の板にネジを切ります。小さい穴が7カ所あるので、全てにM3のネジを切ります。

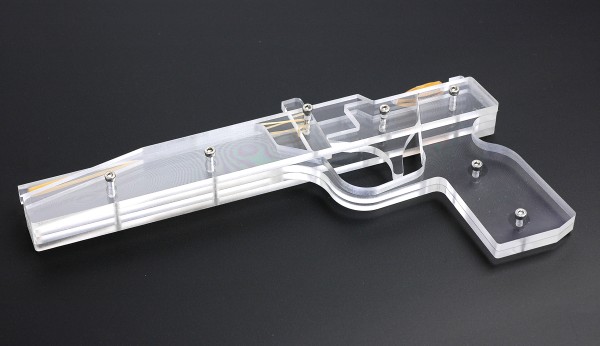

ねじを使って組み上げれば・・・完成!

試し撃ち

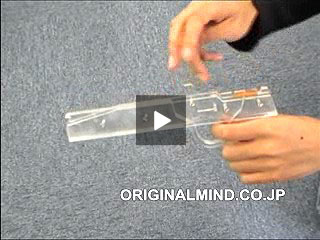

輪ゴムを装填しているときの動画 (たぶん輪ゴム5個ぐらいは装填しても大丈夫な感じです。)

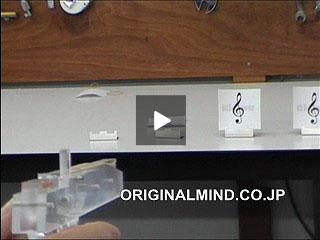

4連発試し撃ちの動画

ご説明は以上です。mini-CNC HAKUは広い加工範囲を持ったmini-CNC加工機です。このHAKUだからこそ削れる物があると思います。この製作例をご参考に、あなただけの作品づくりに挑戦してください。

ご用意頂くものをリストアップしました。ご購入前のチェック表としてもご利用ください。

CNC運転のために必要なもの

項目	内容
CNCソフトウェア	CNC運転を行うために必要です。CNCソフトウェアについてはこちらをご覧ください。 本製品をご注文の前に、ご使用になるCNCソフトウェアがお手持ちのパソコンで動作するかどうか、充分にご確認をお願い申し上げます。 購入後ご覧になれるオンラインマニュアルでは、CNCソフトウェアについて基本的な機能を解説しています。ただし、CNCソフトウェアは弊社で制作したものではないため、詳細な機能に関するサポートはできません。詳細な機能に関しては、製作元にお問い合わせください。 CNCソフトウェアは本製品をご注文の流れの中でお選びいただけます。
パラレルポート搭載パソコン	CNCドライブ基板との接続のため、パラレルポート標準装備のパソコンが必要です。USB→パラレルポート変換ケーブルでは動作しません。パラレルポート増設カードでは、動作確認の実績があります。必ずデスクトップ型のパソコンをご用意下ください。ノート型のパソコンでは信号が安定しない事が多く、動作不良を起こしやすくなります。 USB経由で接続が可能なUSBCNCも販売しております。よろしければご覧ください。

キットの組立に必要な工具類

項目	内容
六角レンチ	機械の組立に使います。こちらで販売しています。
+ドライバ	機械・回路の組立に使います。
-ドライバ	回路の組立、調整に使います。幅2mm程度のものをご用意ください。
スパナ	機械の組立に使います。二面幅5.5mmと7mmのものが必要です。
半田ごてと半田	配線で必要になります。
ニッパー	配線でケーブルの切断や被覆を取るのに使います。

切削に必要なもの

項目	内容
エンドミル	キットに含まれていませんので、用途に合わせたものを別途ご購入ください。 その際、mini-CNCの対応シャンク径と、エンドミルのシャンク径が同じかをご確認ください。
両面テープ	材料の固定に使います。貼って簡単にはがせるタイプのものをおすすめします。

CNCおすすめ小物リンクコーナーをご用意しました。
こちらよりどうぞ

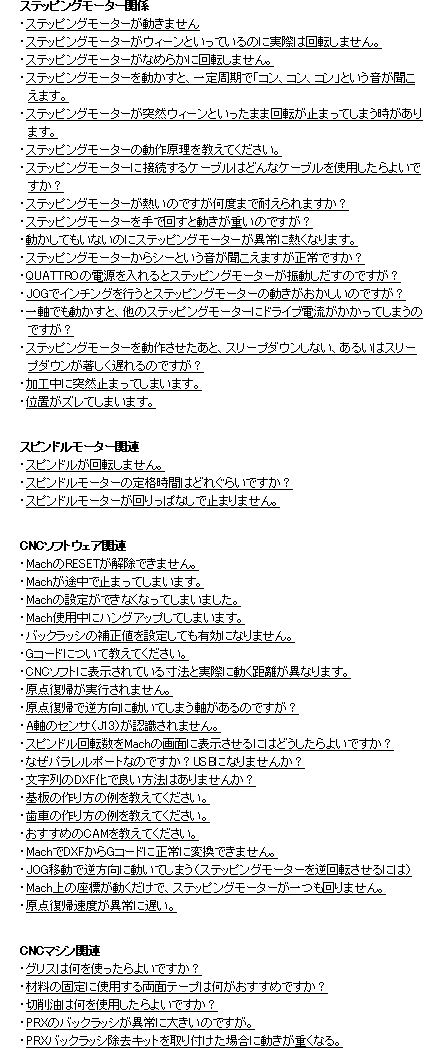

取扱説明書(オンラインマニュアル)は、mini-CNC HAKU をご購入いただきますと、ご覧になることができます。(オンラインマニュアルのパスワードは製品に同梱されています。)弊社が長い時間をかけて作成したもので全部で数百ページあります。(常時更新していますのでページ数は増え続けています。)組み立て方からCNCソフトの使い方まで詳しく説明されてます。以下は取扱説明書のもくじです。
