HAKUの主軸をガチムチ主軸に

製作者のコメント

学生時代に製作したHAKUの改造主軸を投稿しました。(かれこれ7年前になります)HAKUでアルミを加工した際によくびびっていたので主軸の剛性を上げたいと思い主軸径Φ8(確か...)からコレットチャックΦ20㎜に変更して曲げ剛性を4倍以上にしてみました。全体のバランスはご覧のとおりアンバランスになってしまいました。結果的に主軸の剛性は上がったんですが本体の固有値が落ちてしまいびびったときは改造前より激しくなってしまいました...。軸の熱伸びに対して未考慮で設計してしまい苦肉の策で予圧を減らしてアイドルアップしたときに正常な予圧になるよう調節しました。若気の至りで未熟な作品ですが皆様の反面教師になればと思います...。

製作者の情報

製作者 T_Gadget様

主に使用している加工機械や部品

写真

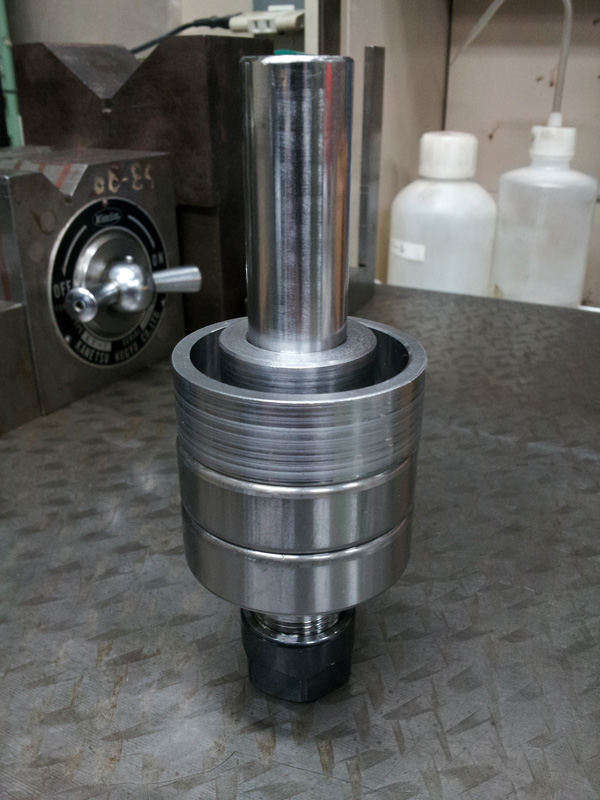

主軸にアンギュラ玉軸受けとカラーを取り付け後

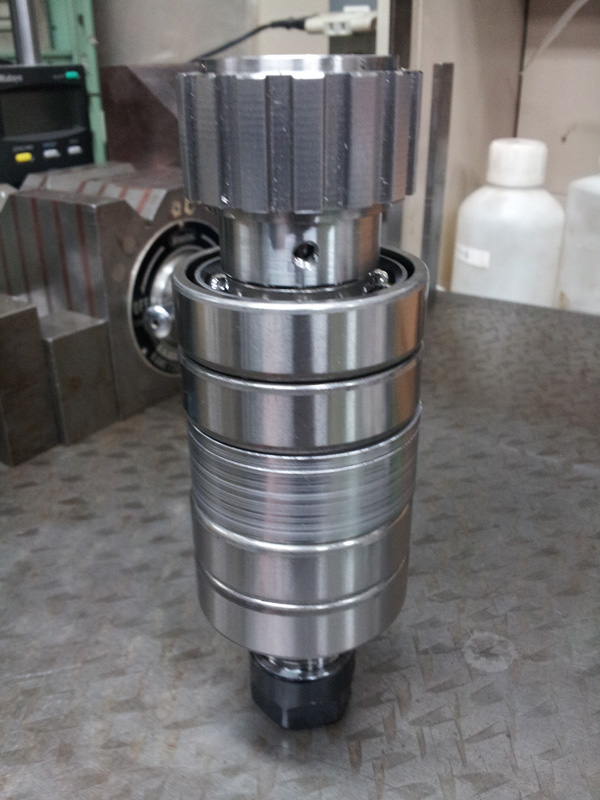

反対側のアンギュラ玉軸受けとプーリーを取り付け後

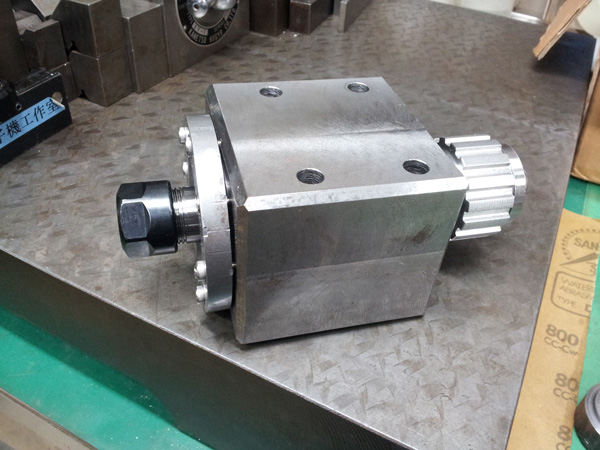

モータマウントに主軸を取り付け、予圧付加後

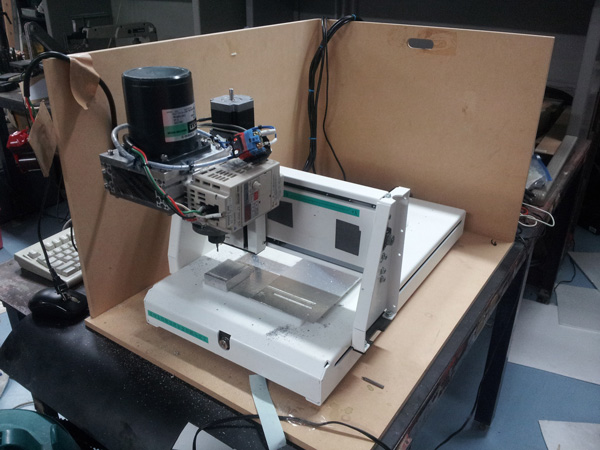

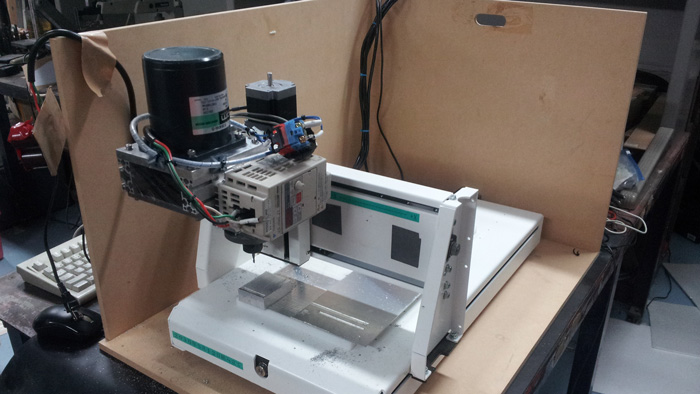

モータ、タイミングベルトを主軸ユニットHAKUに取り付け、組み立て後
