アクリル板で作る超小型無限軌道車の製作

製作者のコメント

手のひらに載る超小型無限軌道車です。小さいですが超音波センサーによる自律走行とテレビのリモコンを使っての手動運転が出来ます。駆動モータにマイクロサーボモータを連続回転に改造して使いました。
ＣＮＣ愛好者であれば誰でも簡単に作れるデータファイルを添付しました。

製作者の情報

製作者	：	Paradise様
Web	：	CNCの自作とCNCで作る工作

主に使用している加工機械や部品

自作ＣＮＣフライス盤

CADデータ

使用ツール	：	Jw_cad
データファイル	：	Download

写真

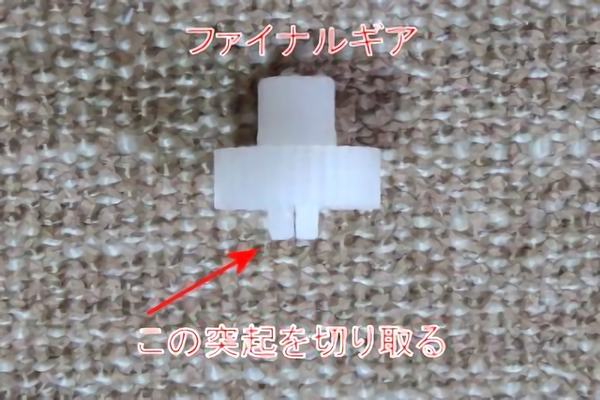

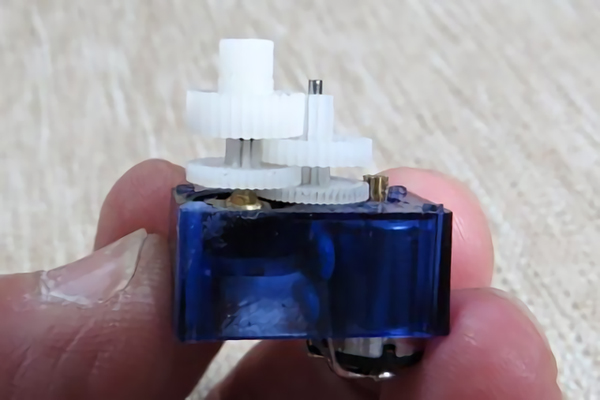

マイクロサーボモータを連続回転化の改造1
ファイナルギヤとポテンションメータの連動を分離してストッパーを取り去る。

マイクロサーボモータを連続回転化の改造２
改造が済んだマイクロサーボモータの内部

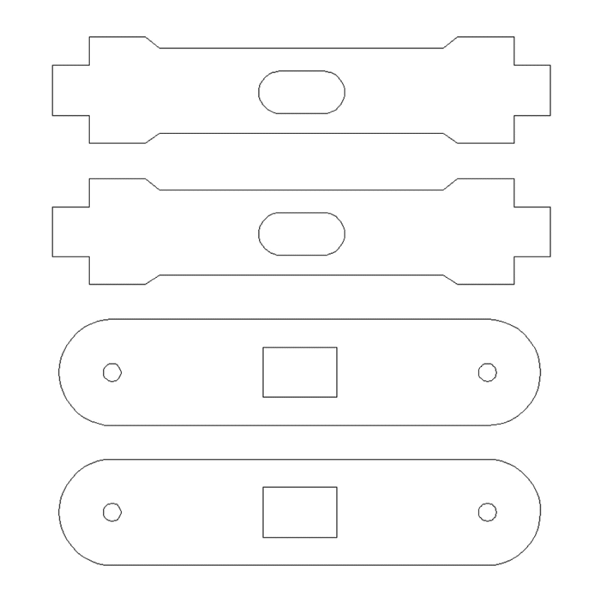

フレームの切削

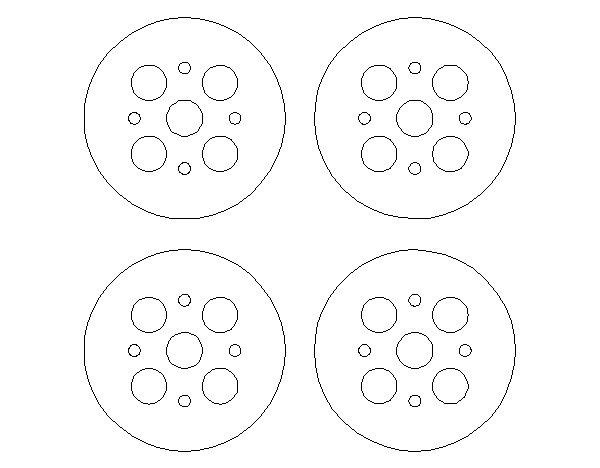

無限軌道ローラー内輪の切削

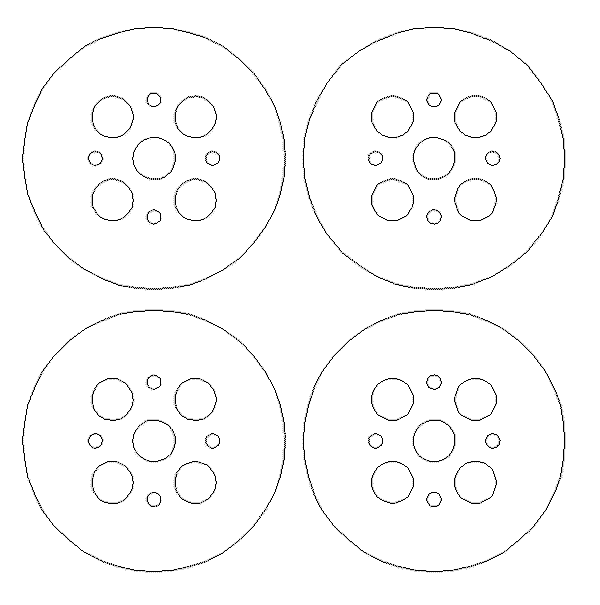

無限軌道ローラー外輪の切削

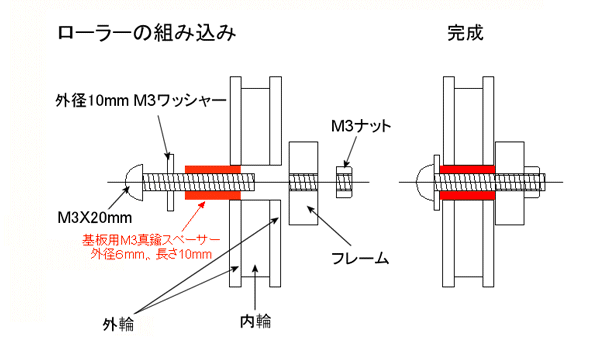

フレームにローラーの組み込み方

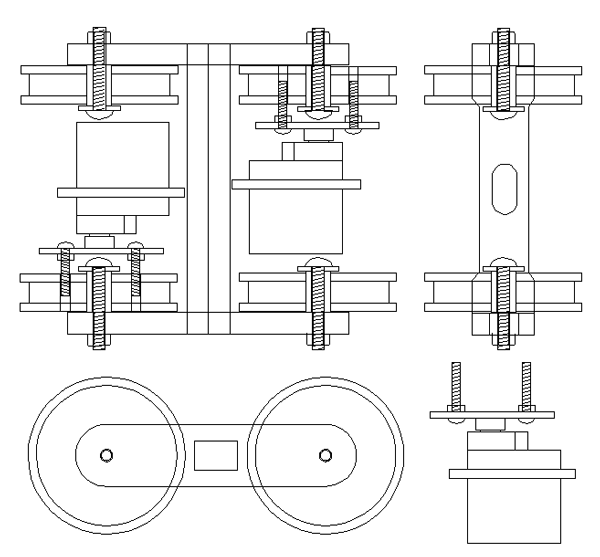

フレームとローラーとモーターの配置図

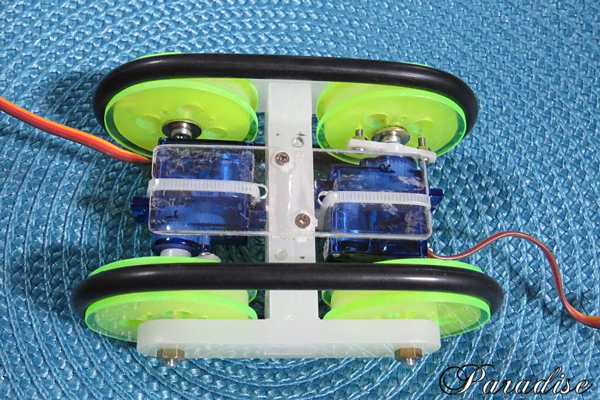

マイクロサーボモータの取り付け方法

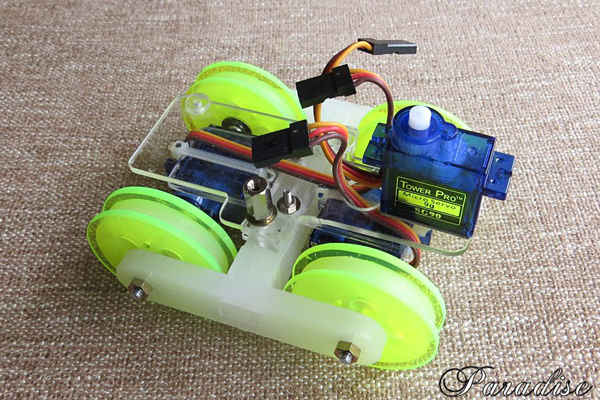

マイコン基板や超音波センサー用サーボモータの取り付け用アクリル板の設置のようす。

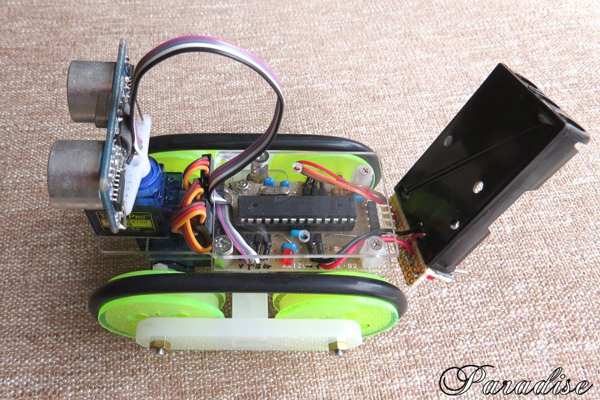

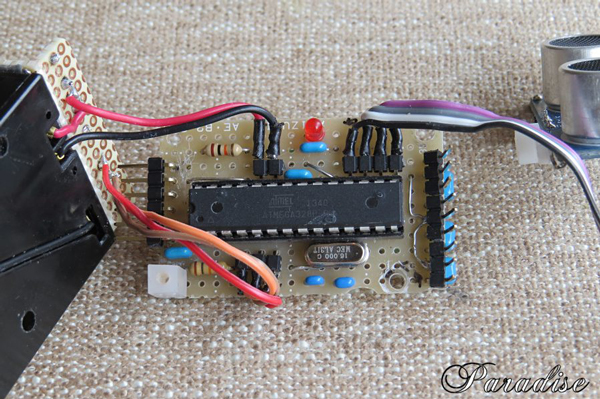

自作マイコン基板のようす。自作が苦手な方は、Arduino nanoを使う方法があります。

マイコン基板の上側に電池ボックスを載せるためのアクリル板を設置

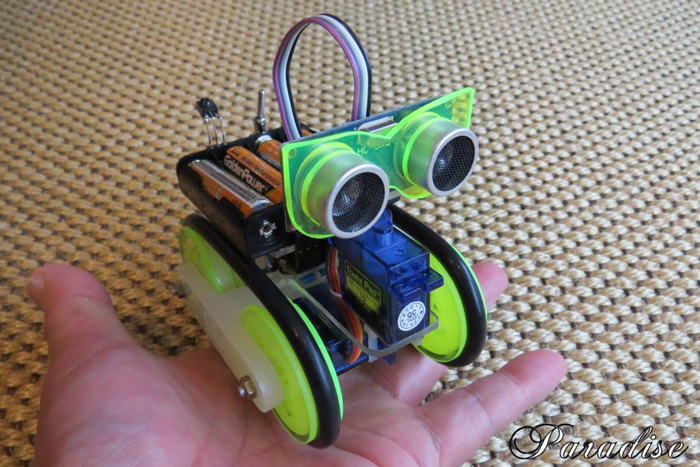

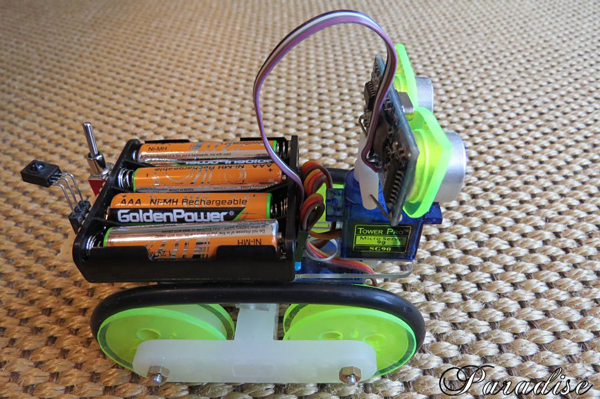

完成した超小型無限軌道車

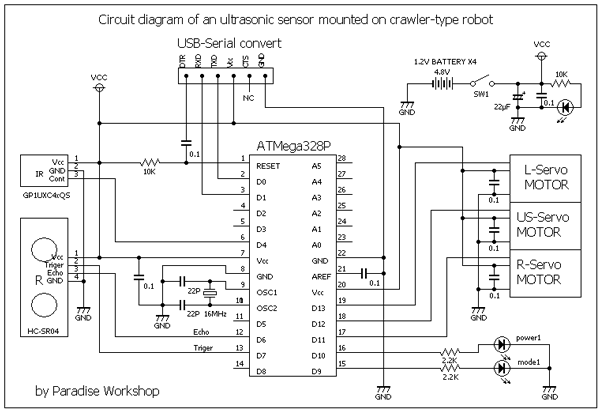

マイコン基板の回路図、ホームページでsketchを公開してます。

動画

Ultra-compact crawler track
