アクリル板で作るテオヤンセン・メカニズム

製作者のコメント

この作品は部品点数が多く製作に時間が掛かりますが、CNC愛好者であれば誰でも簡単に作れるデータファイルを添付しました。

製作者の情報

製作者 Paradise様
Web CNCの自作とCNCで作る工作

主に使用している加工機械や部品

  • 自作CNCフライス盤

CADデータ

使用ツール Jw_cad
データファイル Download

写真

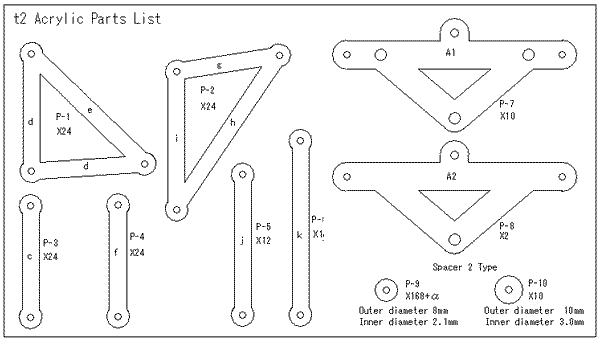

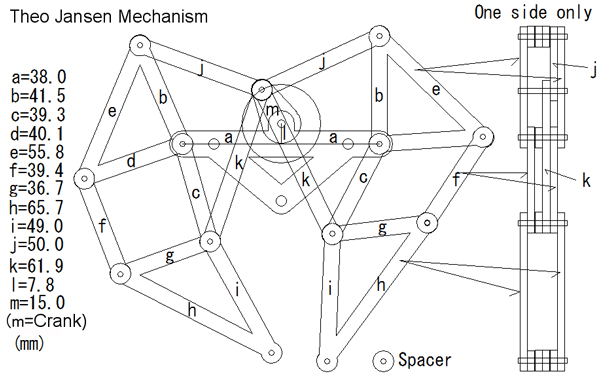

ここで使ったテオヤンセン・メカニズムの基本寸法表です。

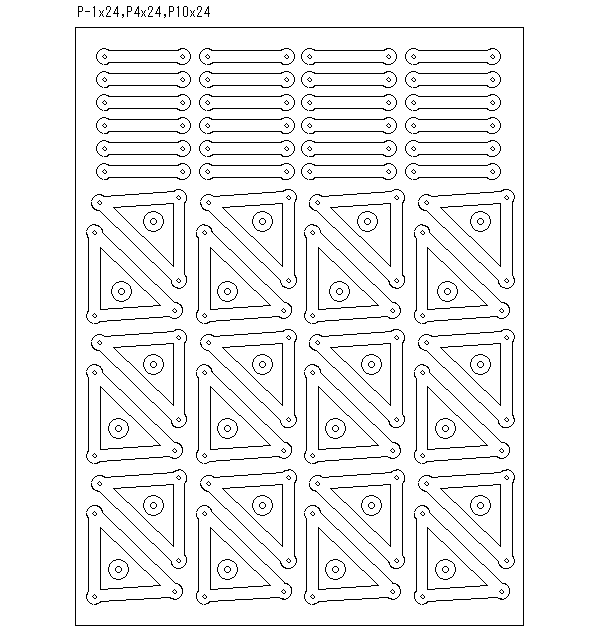

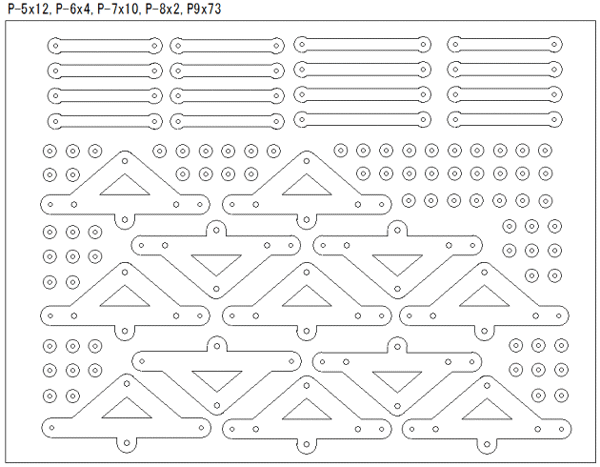

脚部品の切削用基本図

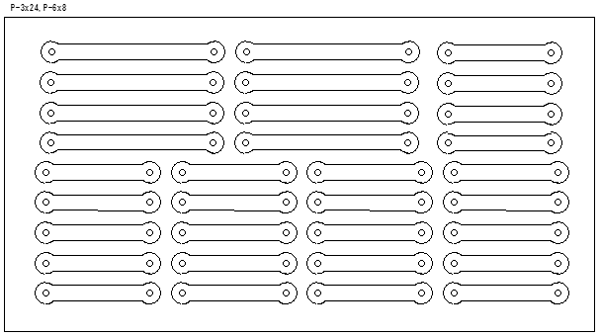

脚部品の切削図1

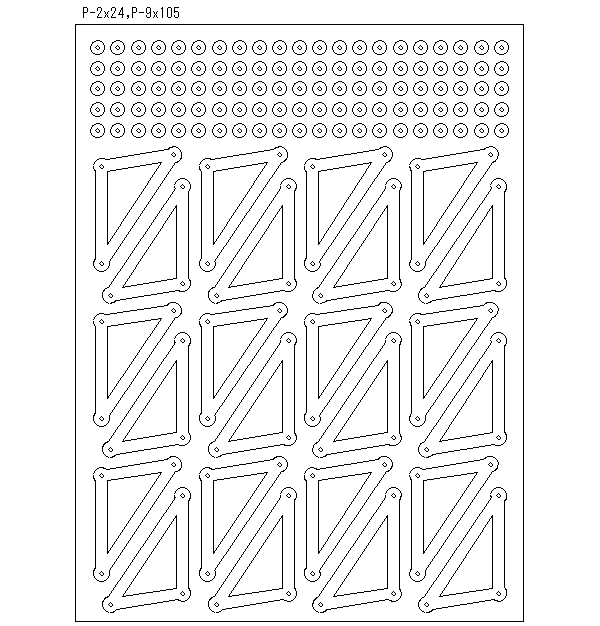

脚部品の切削図2

脚部品の切削図3

脚部品の切削図4

脚部品の切削図5

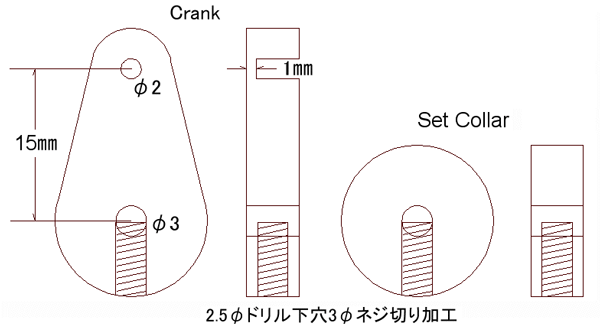

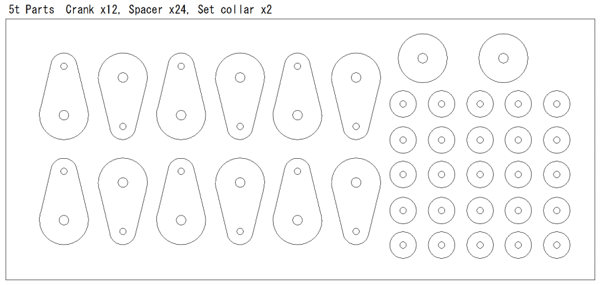

クランクの加工図

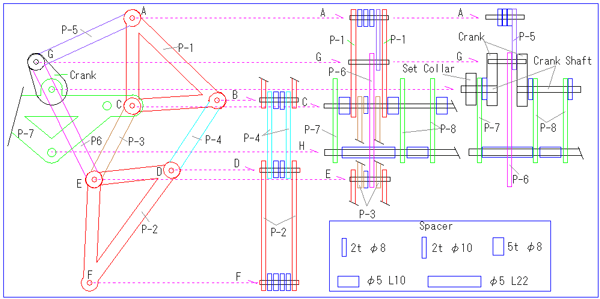

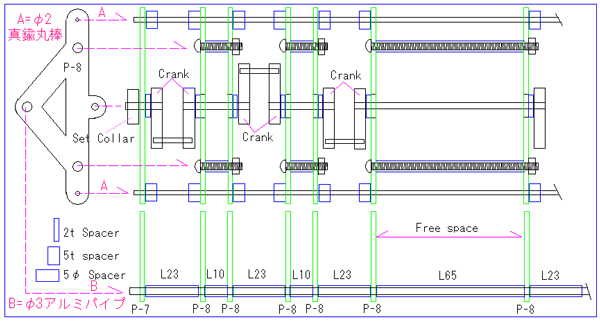

一脚分の組み立て図

左半分の組み立て図

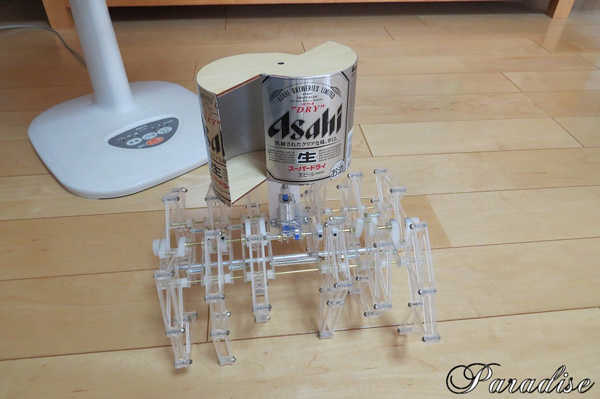

サボニウス型風車を付けたWind Beest。

動画

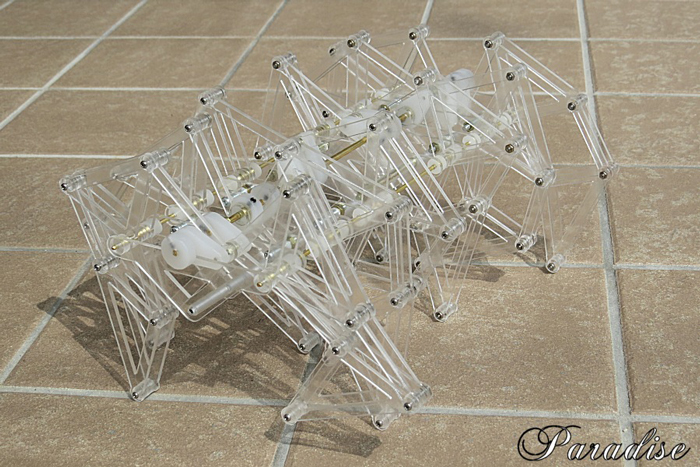

Theo Jansen mechanism Acrylic model


Wind Beest 2
