LMガイドアクチュエータでDELTA型3Dプリンタ

製作者の情報

製作者 ： kakiralime様

使用している製品・部品

製作者のコメント

多くの先駆者がさまざまな工夫を凝らし、また発表の絶えない3Dプリンタの世界。
動きに魅せられ作ってみました。ベルト駆動しかり、釣り糸駆動なんてのもある中、私は運よくLMガイドアクチュエータが入手できましたので使ってみました。

部品

  • 使用機器
    卓上旋盤
    卓上ボール盤
    小型フライス盤
    卓上スライド丸のこ盤
    CNC（自作：基板加工用途が主）
    エンドミル45°ZrNコーティング（PCBミリング社）
    アクリルベンダー（アクリサンデー社）

  • 材料
    アルミシステムフレーム　30mm角、30X60mm、19mm角
    LMガイドアクチュエーターKR33（THK社　中古）
    ステッピングモーター（二相バイポーラ42BYGH47-401A　キデッジ社）
    ギヤヘッド付きステッピングモーター（オリエンタルモーター社　中古）
    アルミ丸棒（秘密基地社）
    真鍮丸棒（秘密基地社）
    樹脂スペーサー（マック8社）
    カーボンロッド
    アクリル板

写真

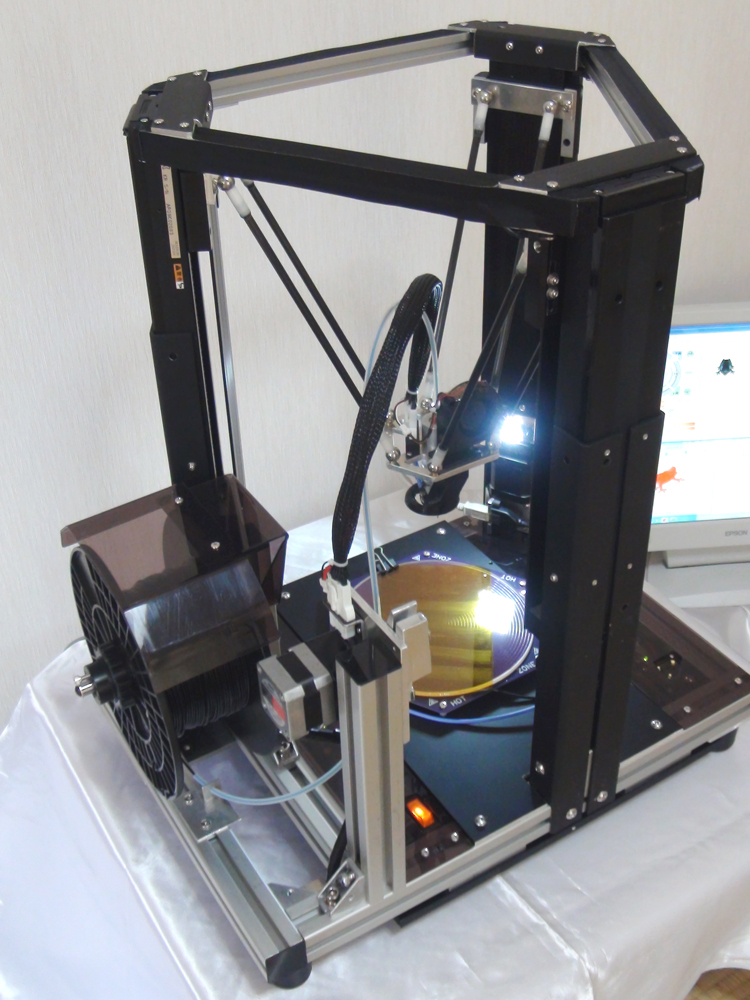

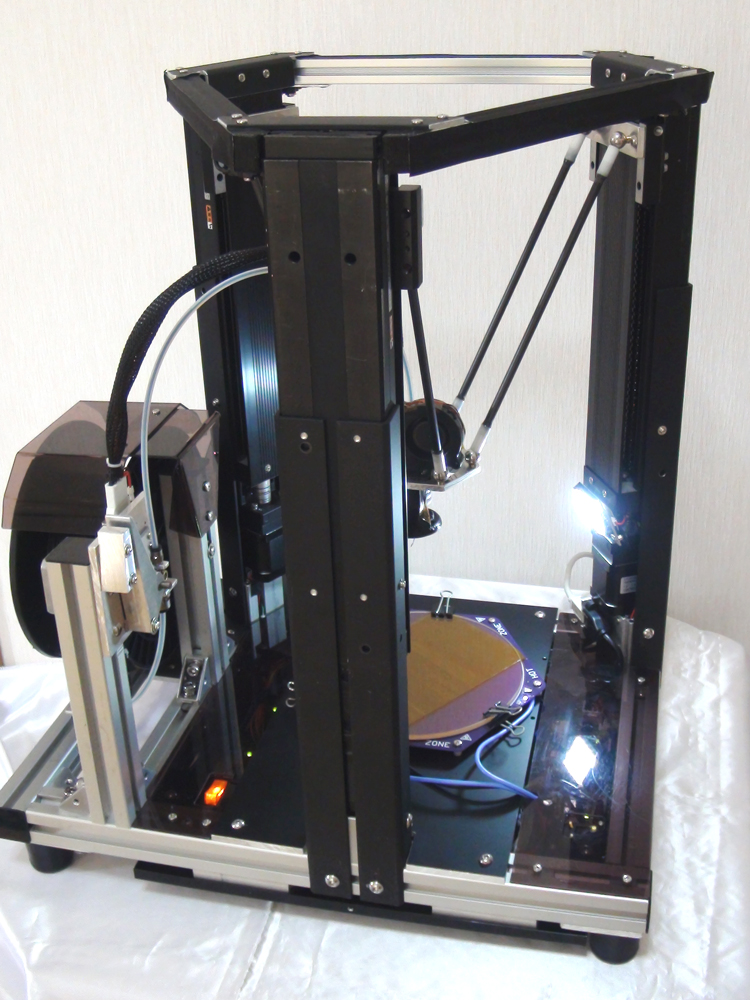

全景１

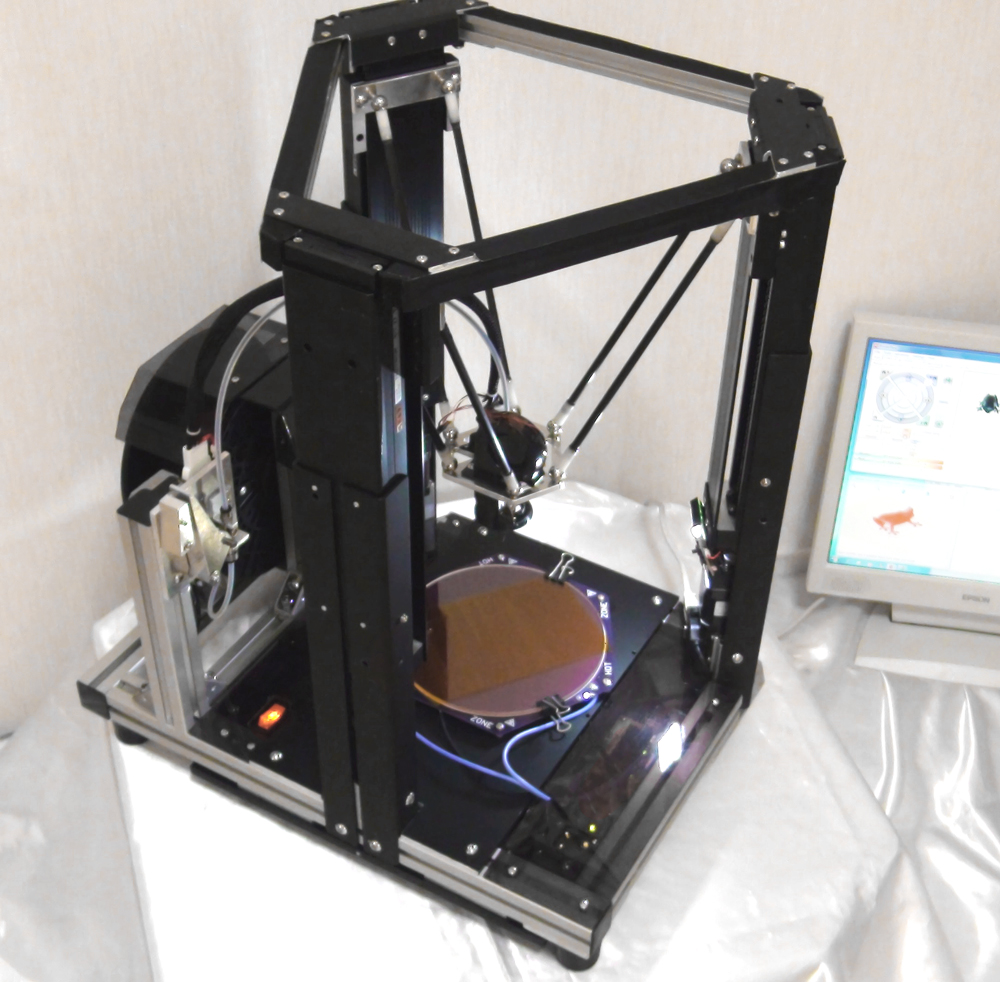

全景2
全景３
ヒーテッド別途＆ガラス板は先駆者の頒布品 感謝！

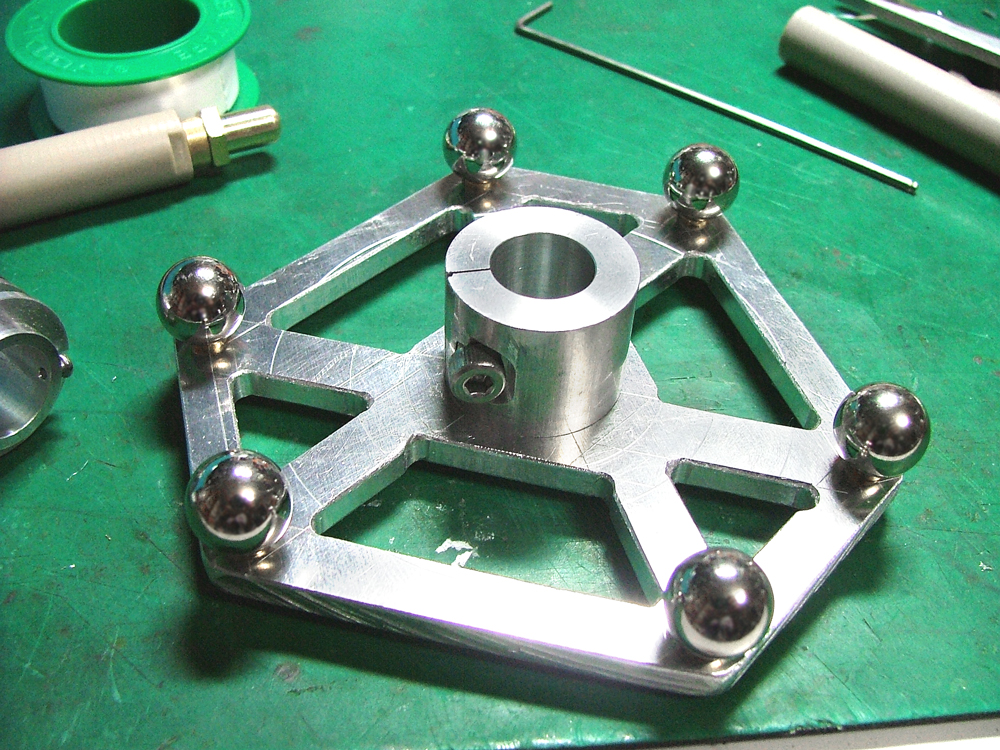

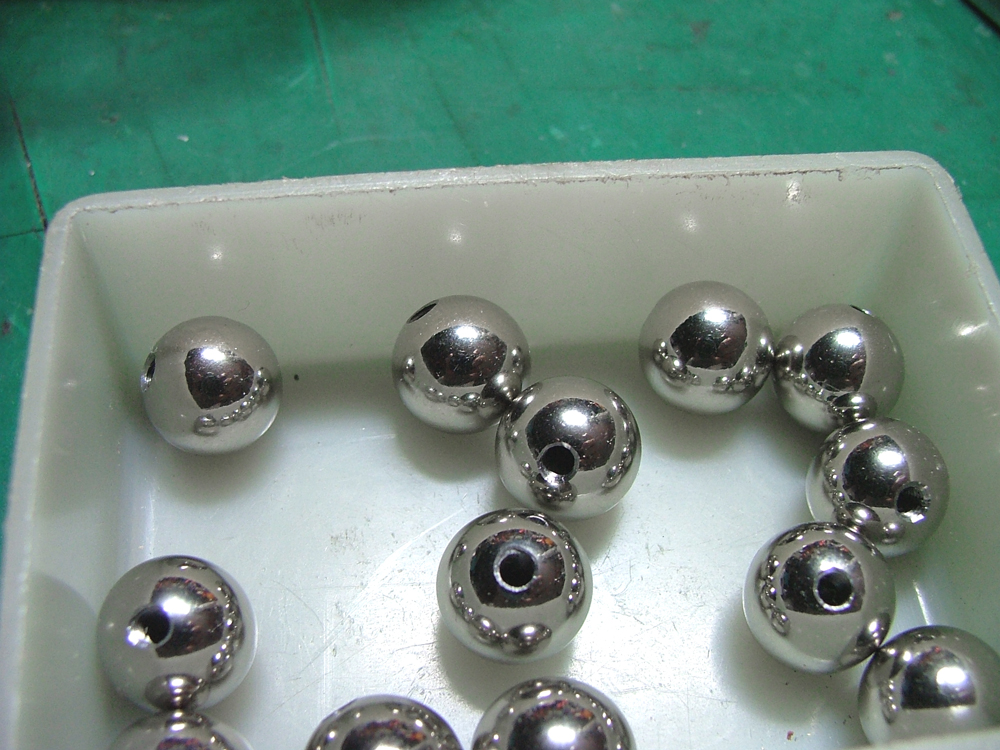

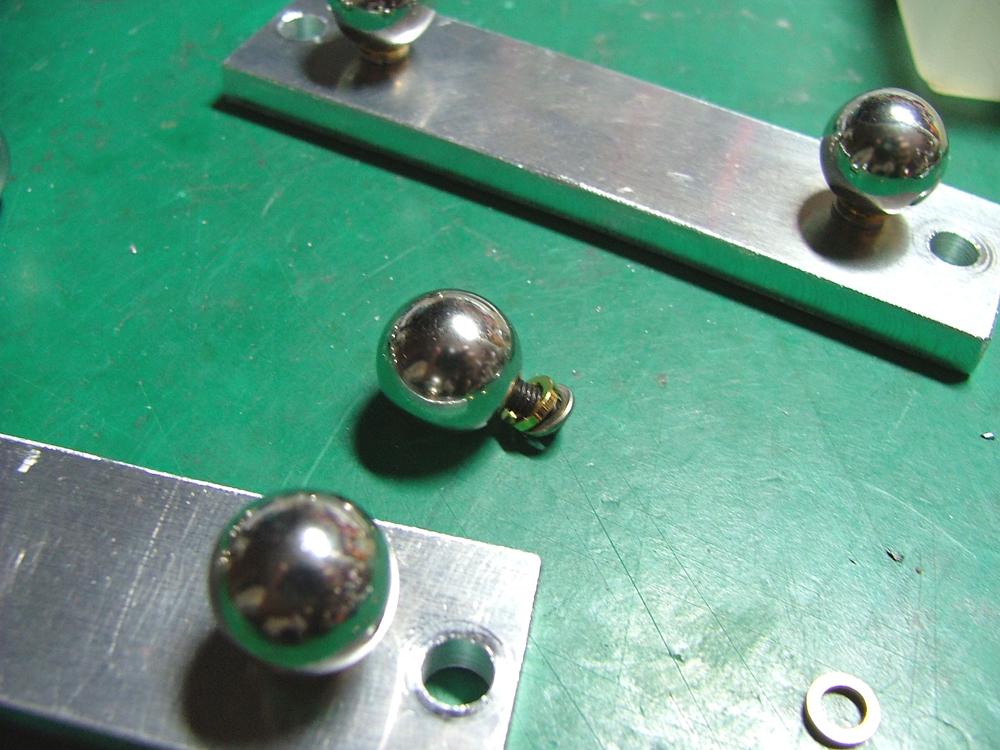

100均のなわとびに重りとして入っていた鉄の球。旋盤で穴をあけ、タップ加工してホーローセットで固定しています。

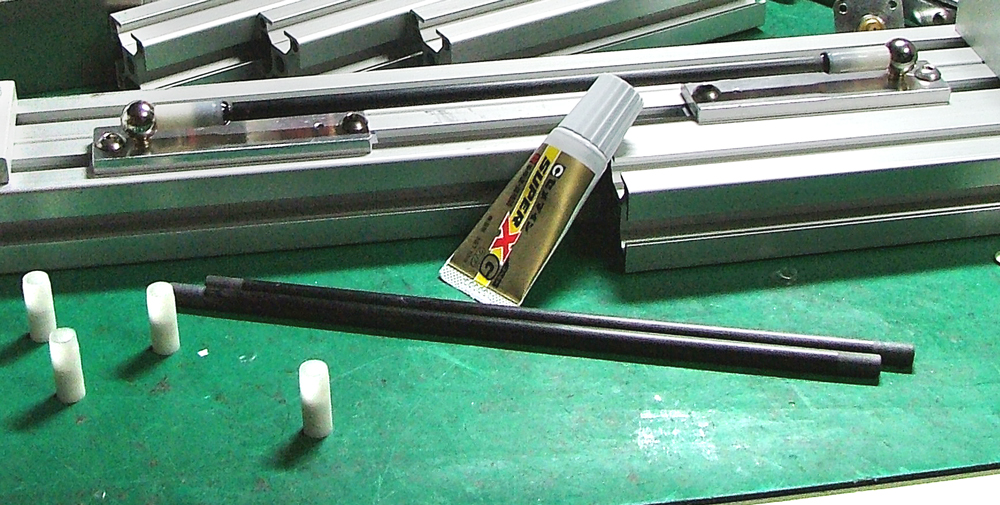

ロッドは、先駆者の例を参考に、カーボンファイバー製。

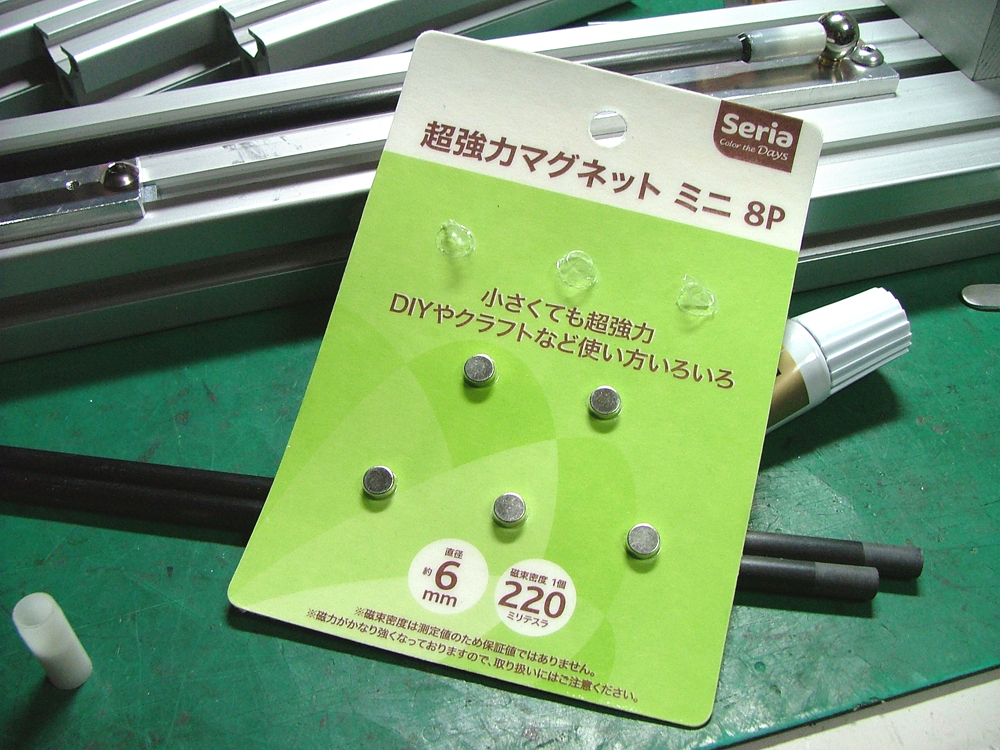

これまた100均のネオジウム磁石を何個か重ね、樹脂スペーサー（マック8社）に封入。
樹脂スペーサーは、鉄の球からわずかに離れたところに磁石が来るように、ボールエンドミルでR形状を作成。
長さをそろえて接着しました。

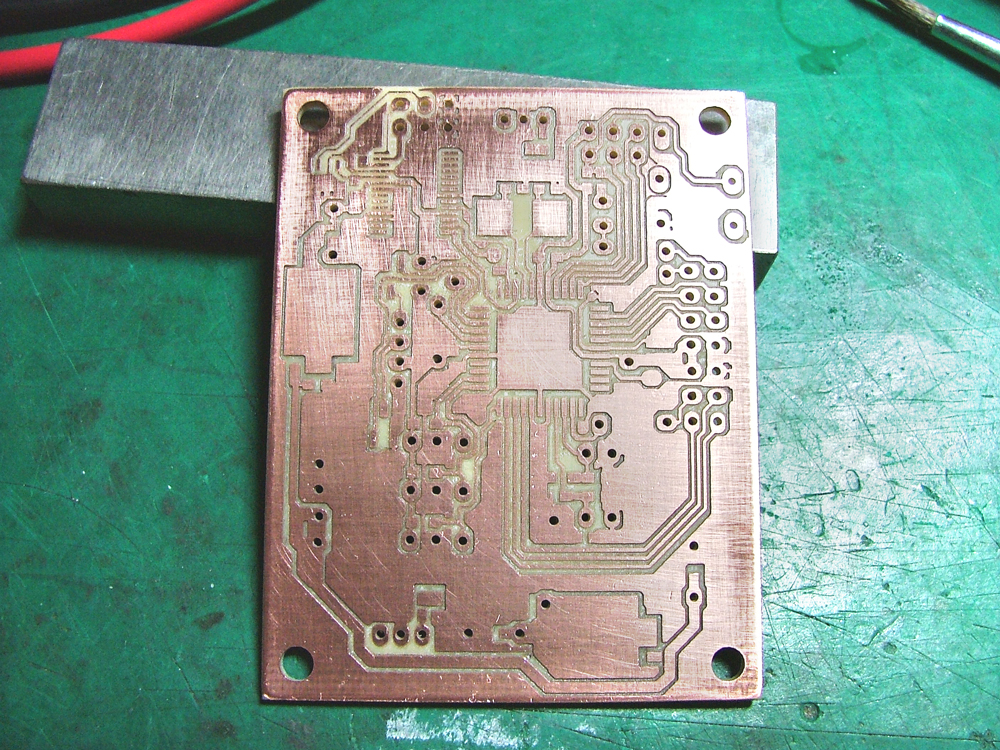

制御基板はCNCで加工。
reprap sanguinololu互換で必要部分だけをK2CADでパターン作成。

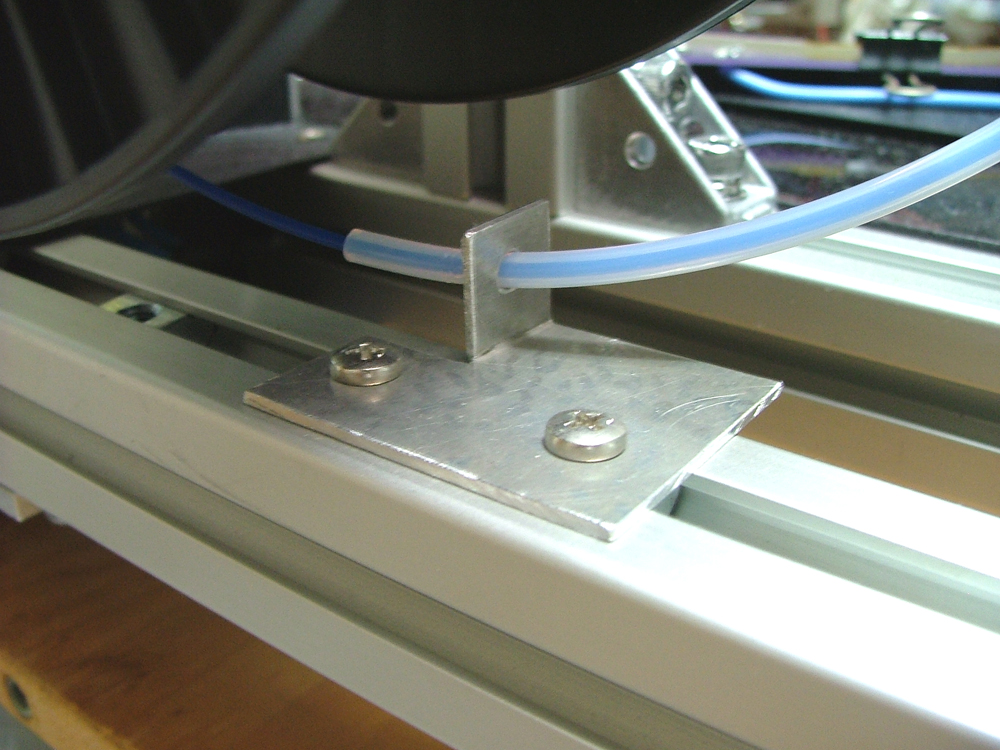

フィラメントの案内に、Bender Black で折り曲げ加工したアルミ板を作成。
3Dプリンタがあれば、気の利いた形状にもできるのだが、完成前に必要な部品は作れない。

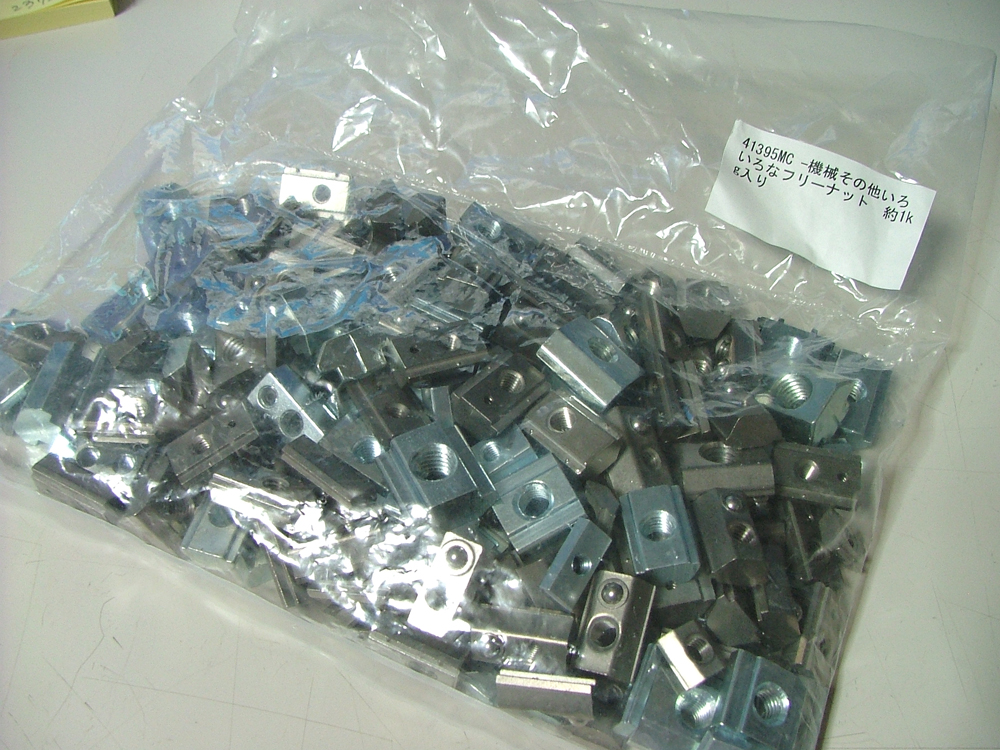

「いろいろなフリーナット約1kg入り」は大助かり。これまで、手持ちのM6用のフリーナットをけちけち使っていましたが、欲しいところに好きなだけ使うことができました。しかも、M3や、M5など、用途に応じて使い分けができるし、後入れナットの便利なこと。

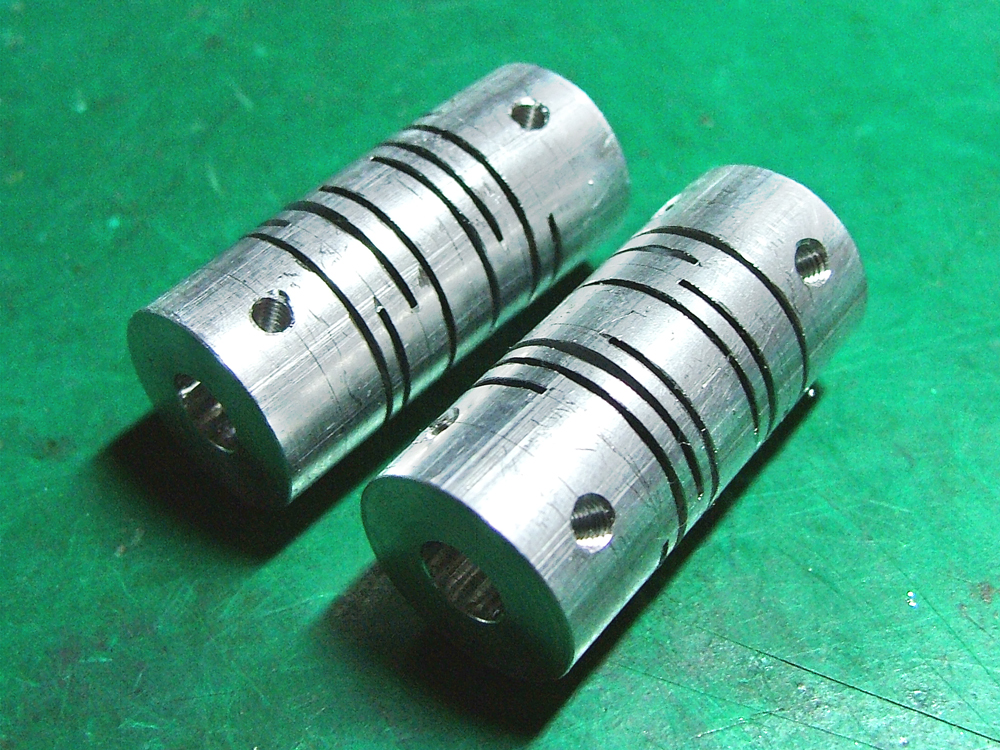

モーターカップリング。今となれば、入手も容易になりましたが、探していた当時は、高価なものしか無く．．．．．。

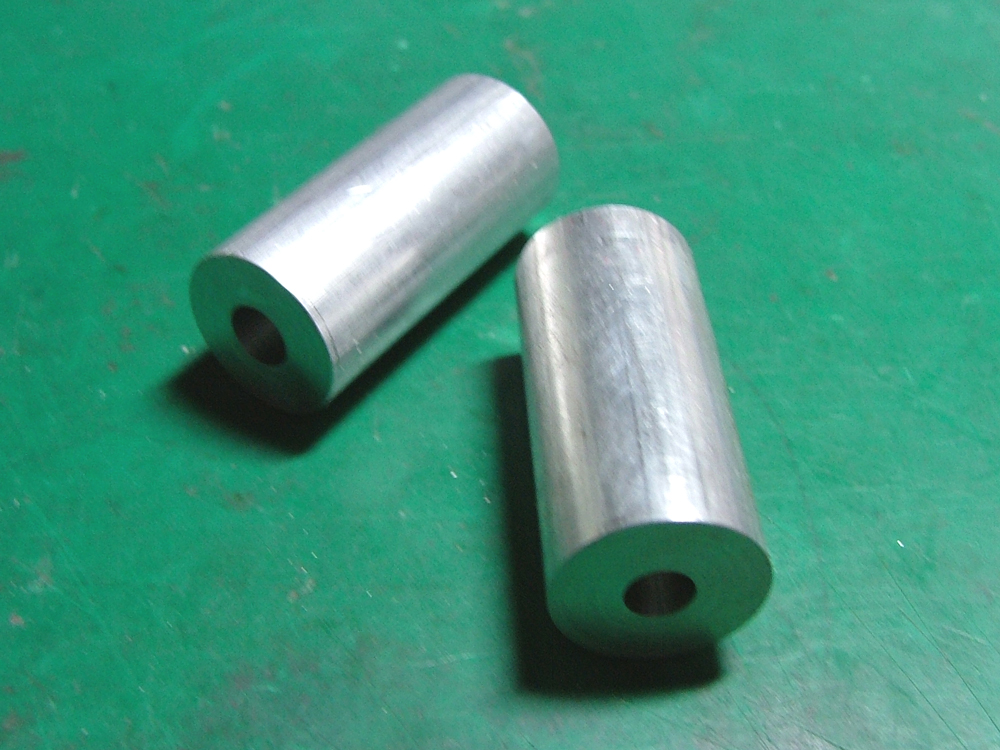

16mmのアルミ丸棒を加工しました。Webで製作例を見つけ、真似しました（笑）

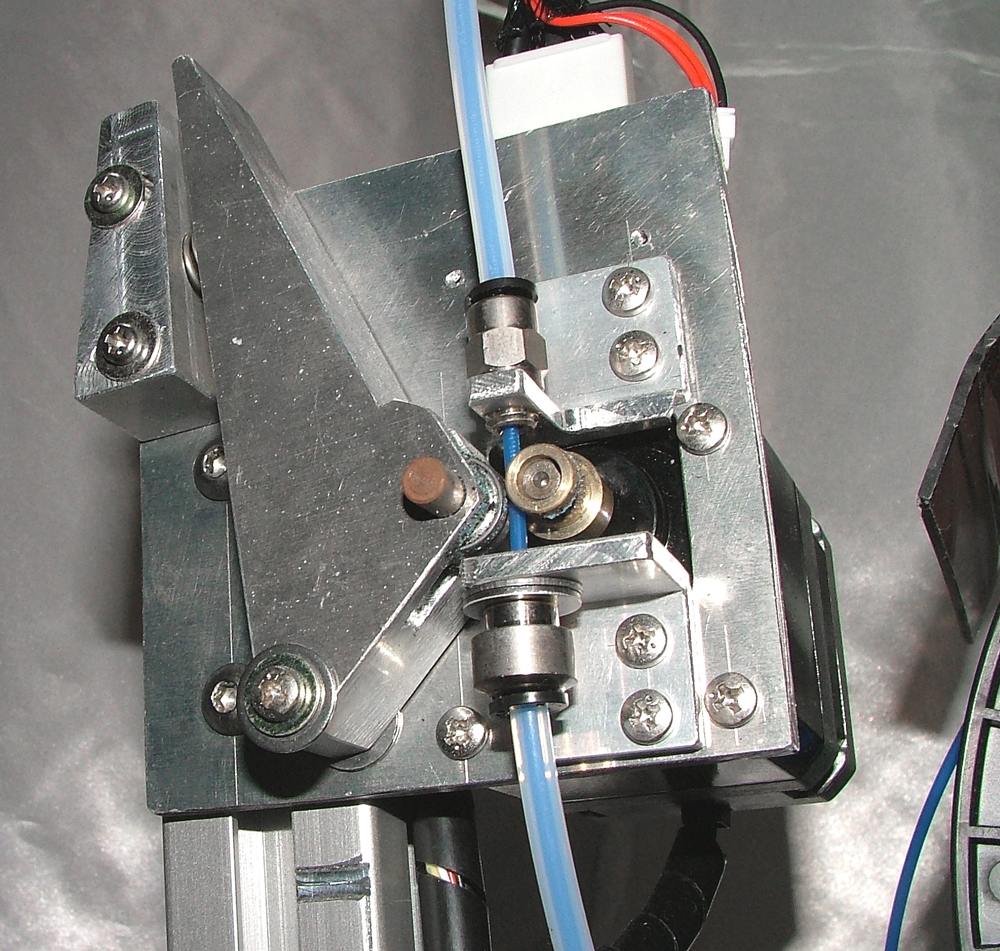

エクストルーダー（押し出し）。CNCの登場！と行きたかったのですが、自作CNCで、アルミの材料を加工したことがありません。（いつかやってみよう）
フライス盤で手作業です。

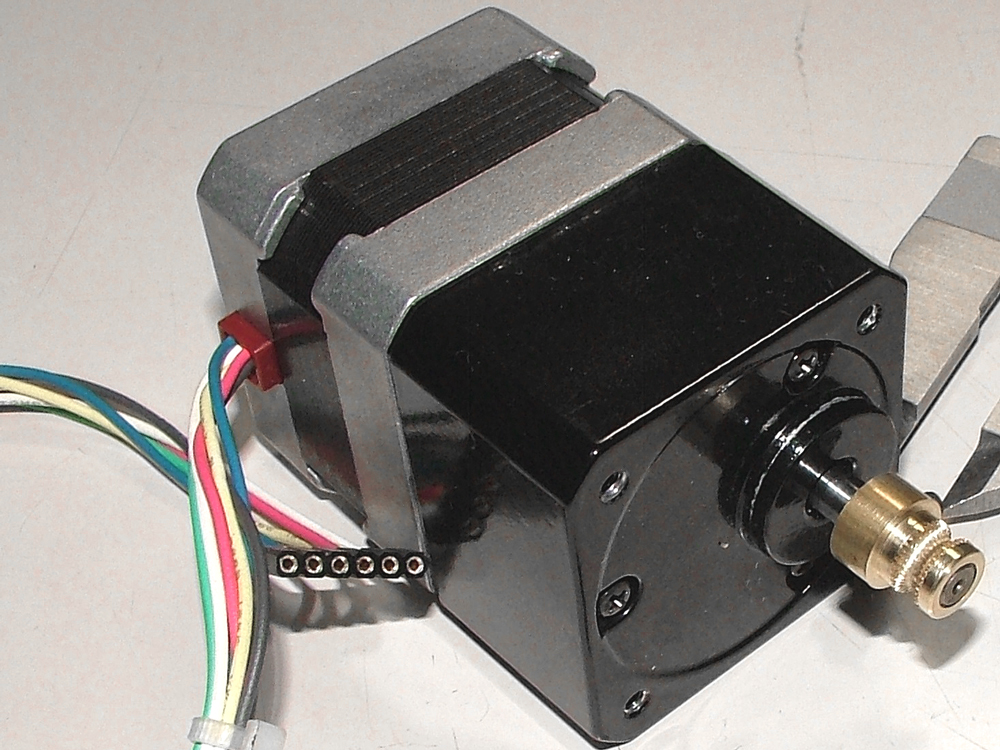

モーターの軸に直接ドライブギヤを付けても力不足にならないように、ギアヘッド付きのモーターにしました。

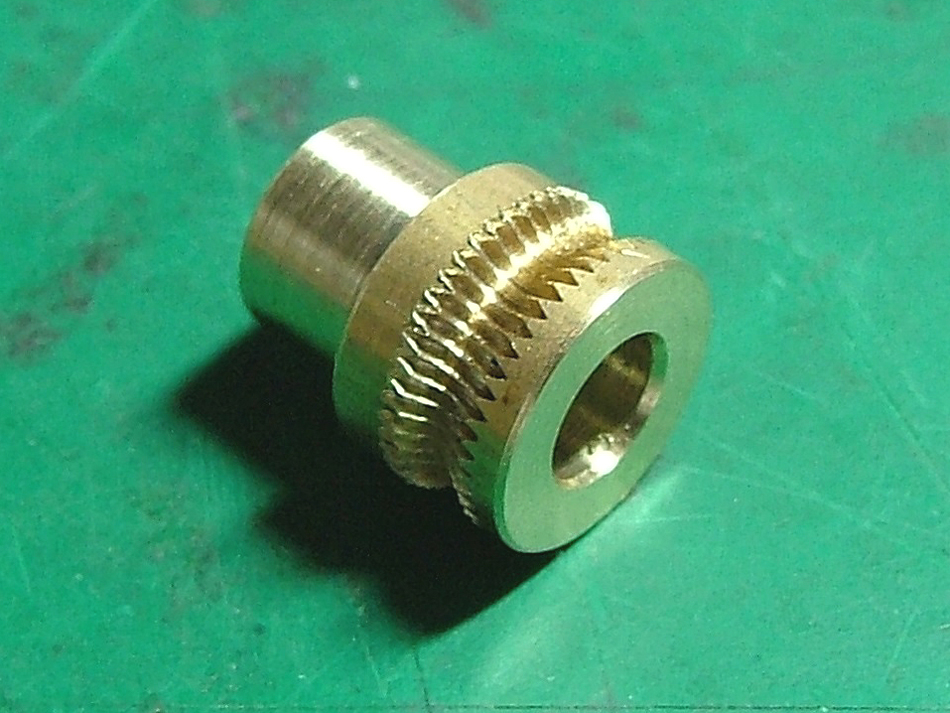

ドライブギヤは、M4のタップをフライス盤に咥えてゆっくり回し、真鍮の丸棒を近づけます。
先駆者の動画を参考に、半信半疑でしたが、やってみるとうまくいきました。

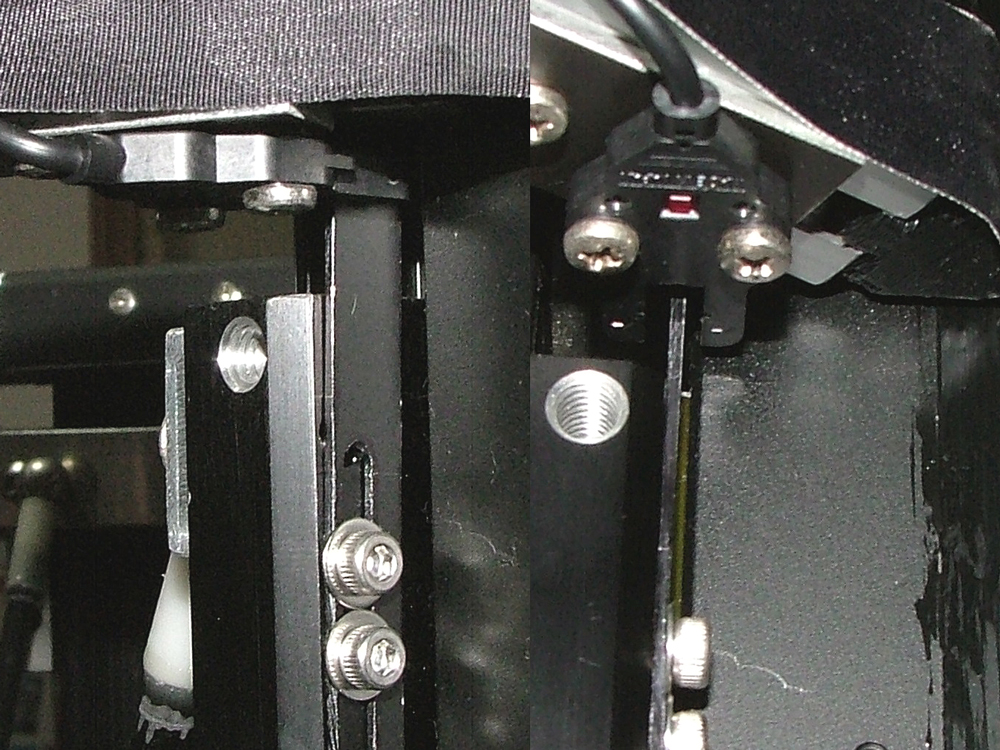

デルタ型の場合、HOME検出は、タワーの頂上で行います。フォトインタラプタを用いています。
耐熱部材で熱を遮る

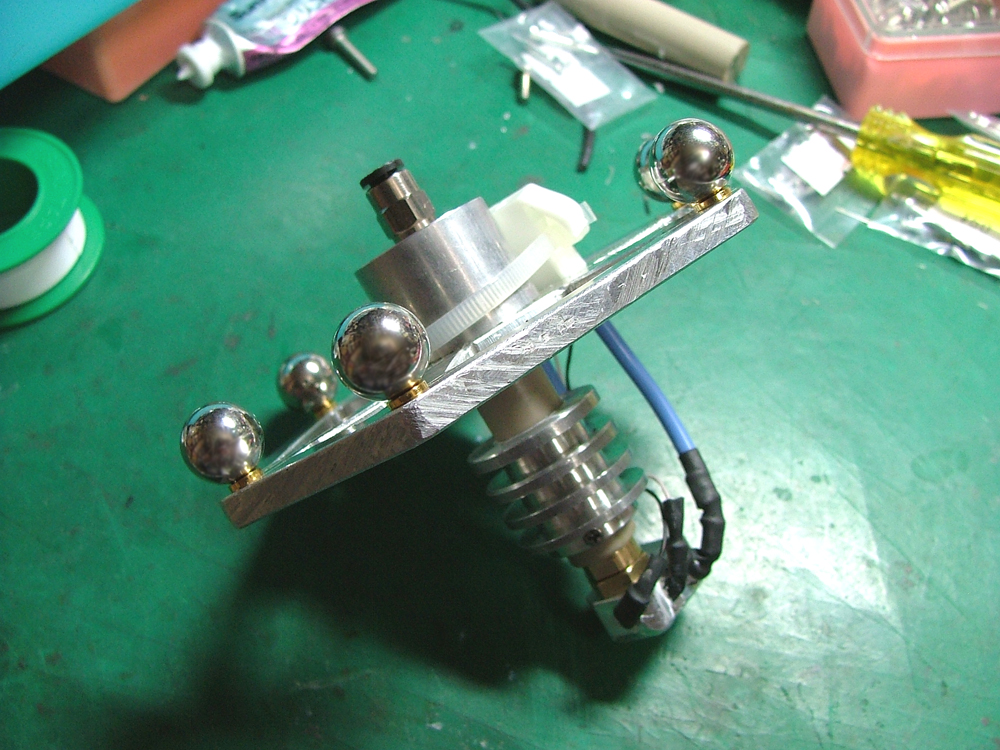

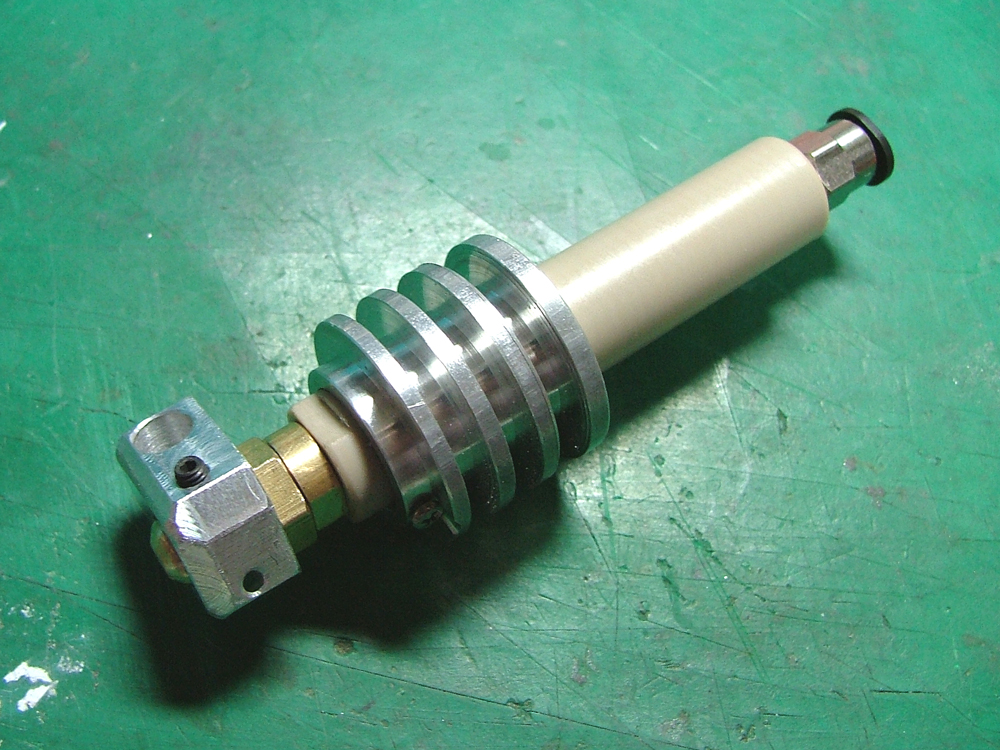

くみあわせてノズル部分のできあがり

動画

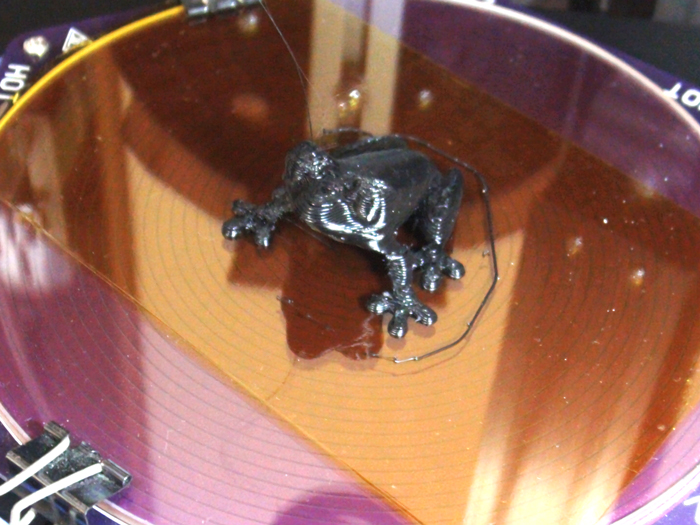

はじめてのプリント
