バンブーロッドミリングマシーン

製作者の情報

製作者 三浦様

使用している製品・部品

  • TRIO
  • ステッピングモーター
  • ボールネジ
  • リニアガイド3セット(1セットは1500mmですぞ)

製作者のコメント

バンブーロッドとは、簡単に説明しますと、正三角形の断面を持った竹を、テーパーをつけて6枚張り合わせたものです。ほとんどの人は、プレーニングフォームと西洋カンナで削りだします。わたしもそうでした。
竹を100分の1単位で削りだすため、人間の手の感覚の方が正確に削れるようです。そこで、トライしてみました。今は、100分の2から5あたりですが、改良の余地がまだあり、より精度をあげていくつもりです。
苦労したところは、・・全部か。
なんせNCなるものが、まったく未知のものだったので、まずは、QUATTROでフライスと旋盤をNC化するところから始めました。かなり遠回りをしましたが、結果として、部品作成も両機械で加工できたのでよかったのかも。

写真

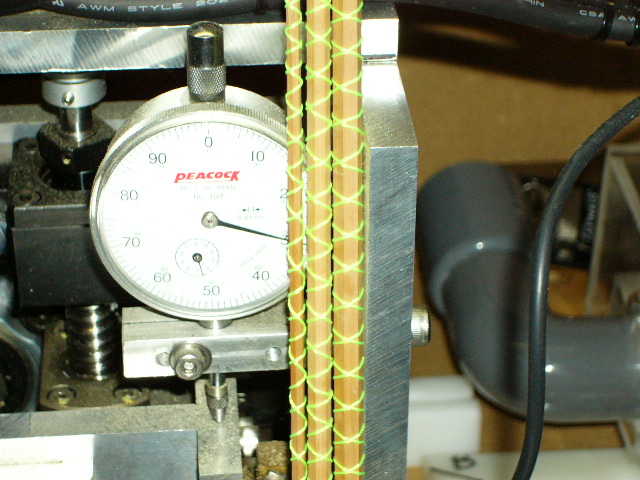

6辺張り合わせたものですが、カンナで削って作成したものと見分けがつかないほどです。

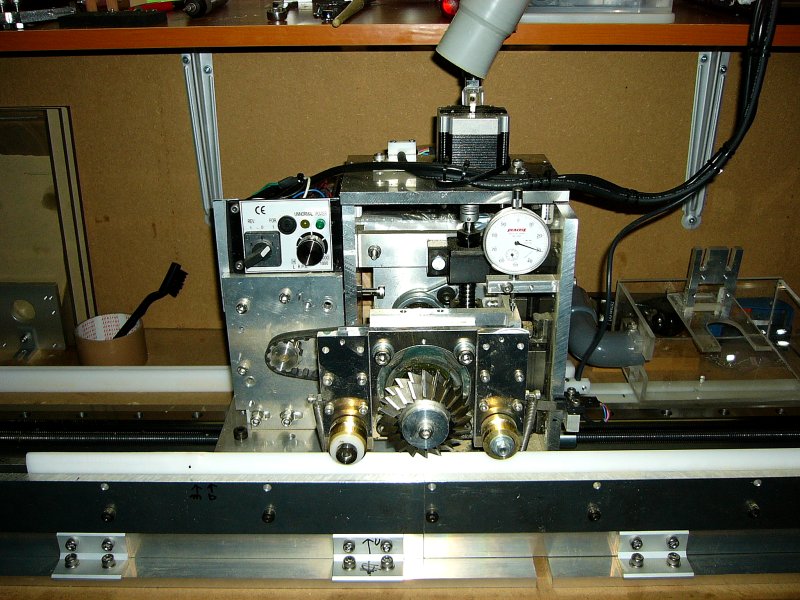

カバー無し本体

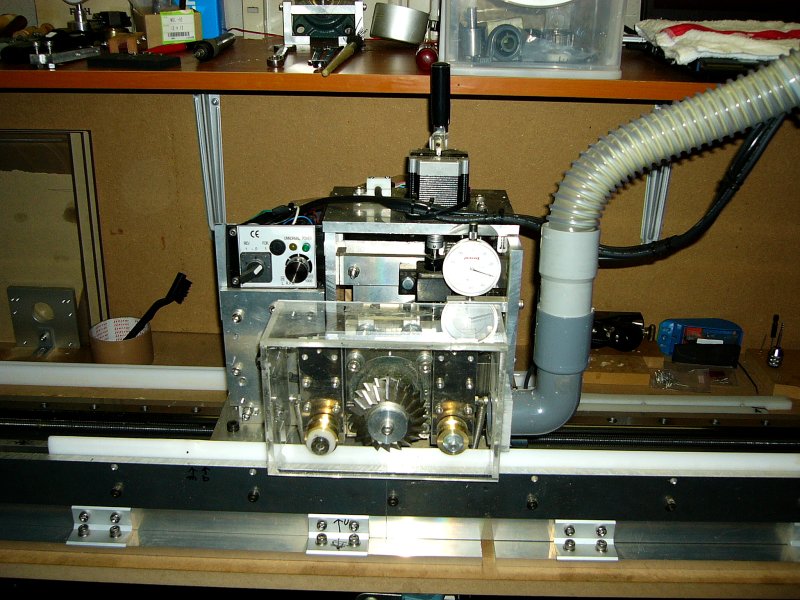

カバーあり

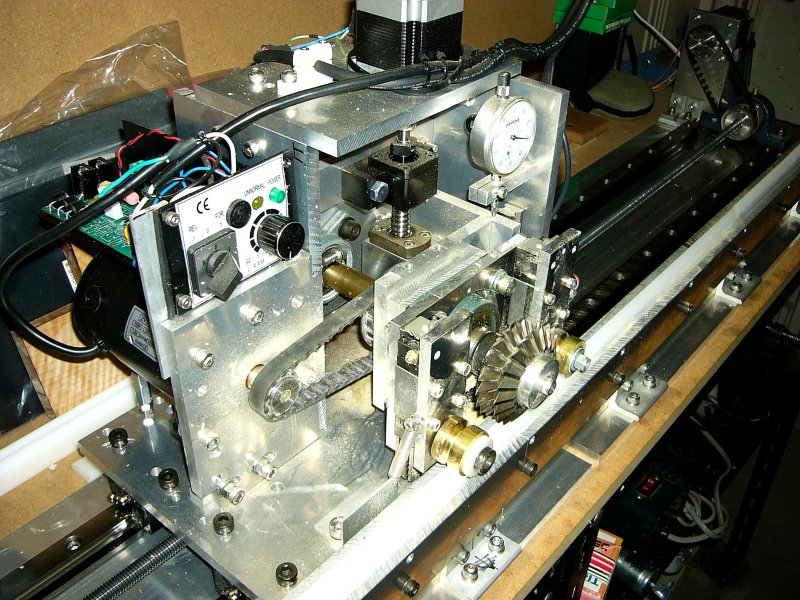

スピンドル部
