鳥型羽ばたき機

ものづくり文化展2012 技術賞受賞作品
選定者のコメント:
遠目から見ると鳥にしか見えません。すばらしい作品だと思います。
ホームページを拝見させていただきましたが、製作工程が詳しく掲載されておりおもしろかったです。
完成を楽しみにしております。

製作者の情報

製作者 H,H様
Webページ 自作工房

使用している製品・部品

製作者のコメント

今までの羽ばたき飛行機は、翼を激しく上下に動かして飛行するタイプがメジャーでしたが、当作品は、カーボン骨格や独自の羽ばたき構造により、より鳥に近い羽ばたきモーションで飛行させる事が出来ました。

翼の関節はリンク機構を用い、ギヤの回転運動から羽ばたき運動に変換しています。
試作一号機はsmartbirdを参考に製作し、二号機は独自のリンク機構を用い、羽ばたき効率を改善しています。
カーボンの加工、ギヤ、ブッシュ、組み立て冶具などほぼすべてのパーツをkitmillを使って自作しています。

まだ試作段階なので、塗装をしていなかったりボディーのつくりが雑ですが、改良を重ね、満足の行く物が完成するまで開発を続けて行くつもりです。

機体データ

  • 翼幅:1430mm
  • 全長:610mm
  • 重量:166g
  • 飛行時間:約4分

写真

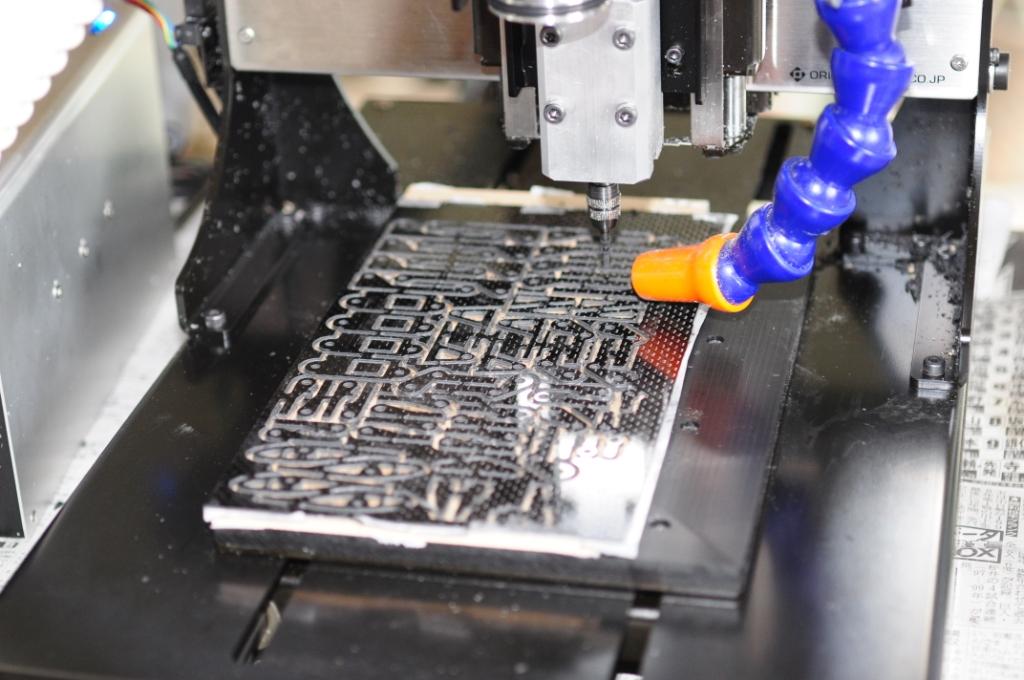

カーボンの切り出し

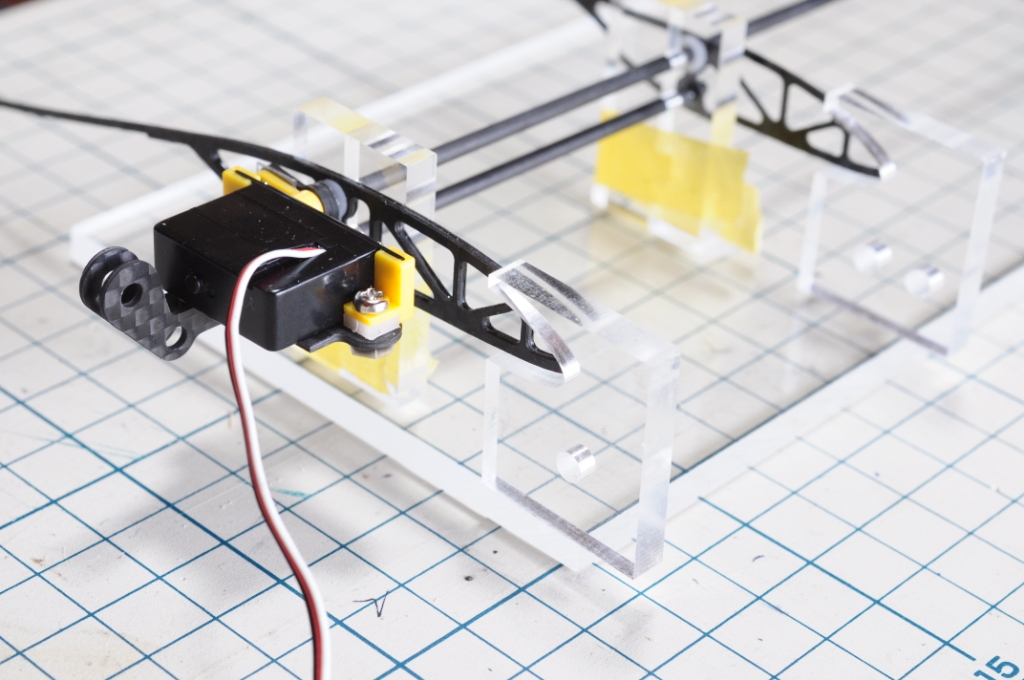

組み立て冶具を使って翼を組み立てています

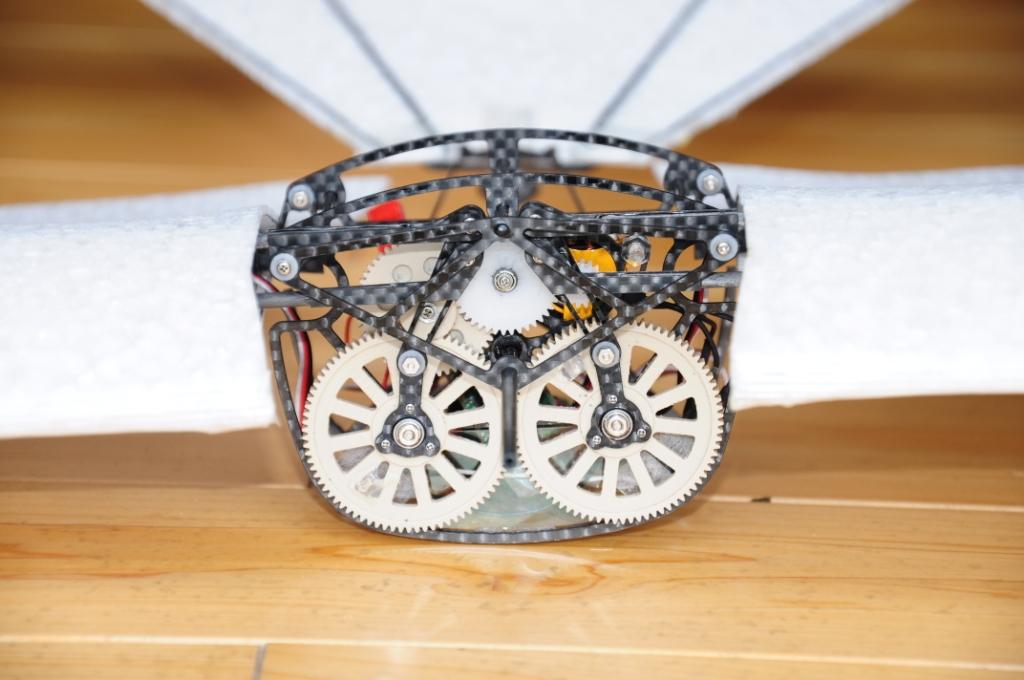

試作一号機のギヤとリンク構造

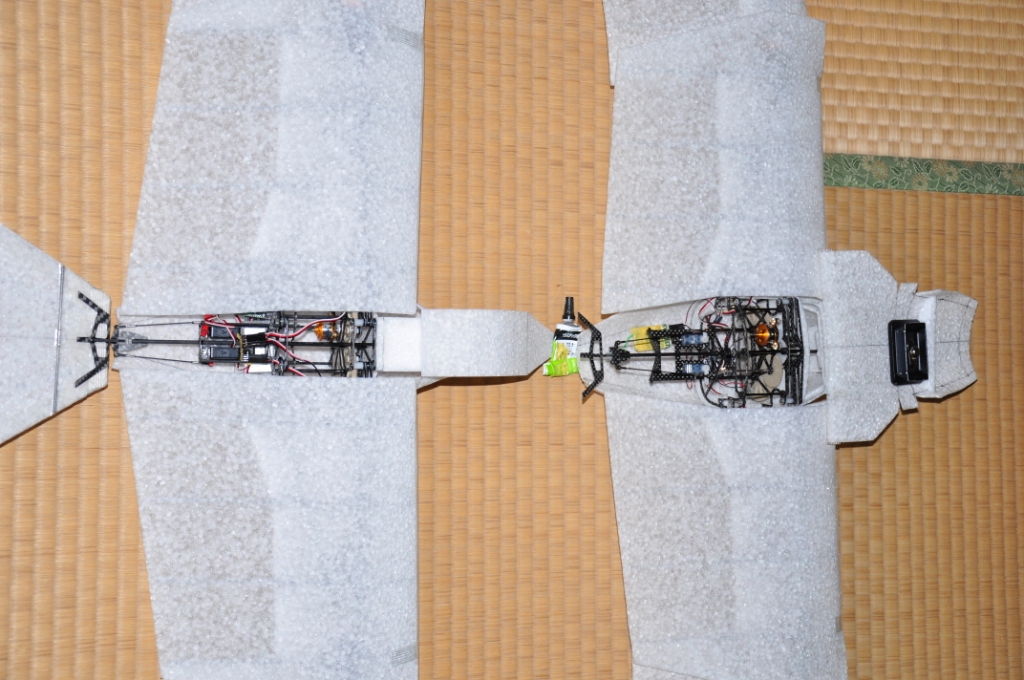

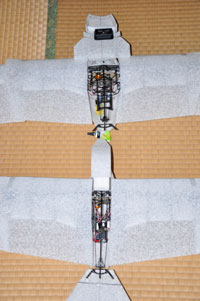

一号機(右)、二号機(左)のボディー構造

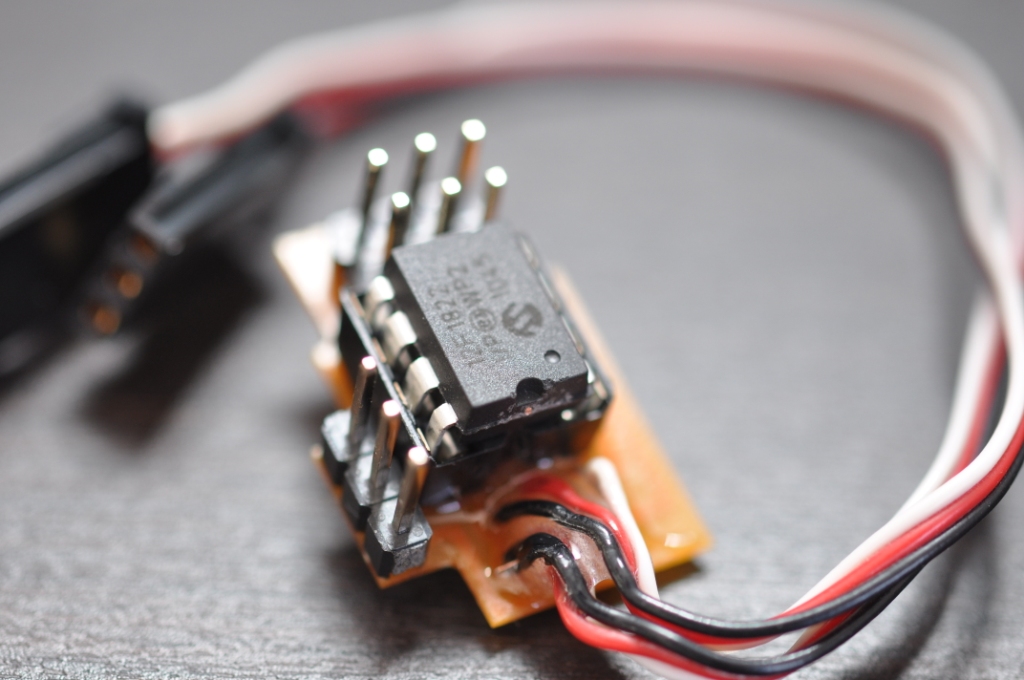

サーボのミキシング回路

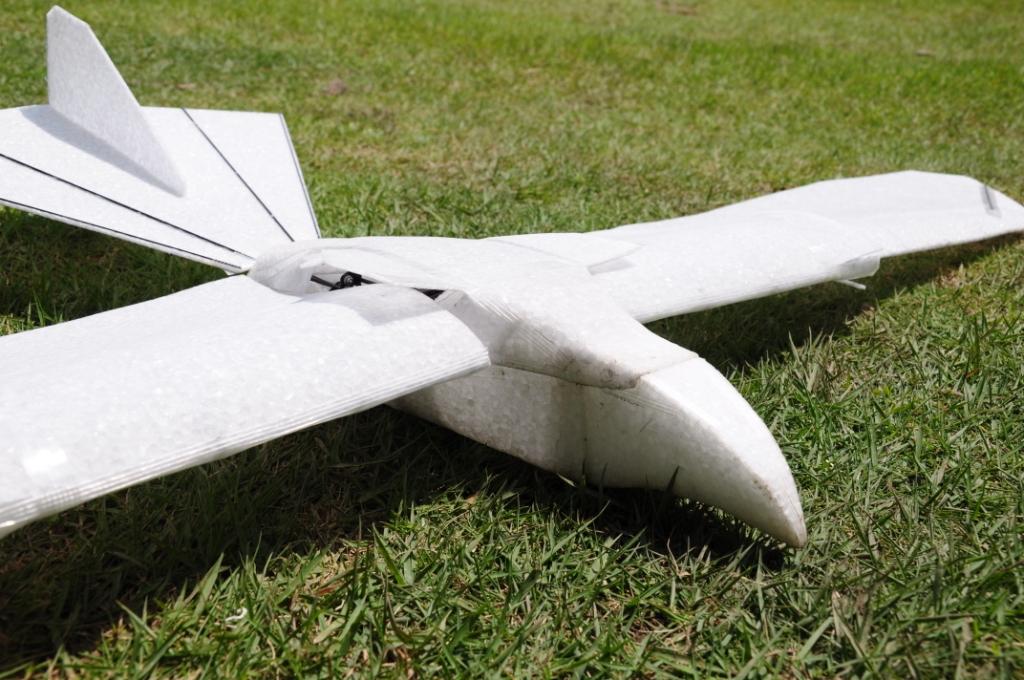

試作一号機外観

動画


弐号機の羽ばたきモーションと初フライト



後半、トンビと共に空を飛び交う場面もあります。
