METAL SHEAR

本製品は完売につき、販売を終了いたしました。

状態が悪く在庫に限りがございますが、メカトロニクス中古品にて取り扱いしております。
6インチ : http://www.originalmind.co.jp/useds/46945
10インチ : http://www.originalmind.co.jp/useds/48108

  • 概要と特長
  • 仕様
  • 加工サンプル
  • ご用意
    いただくもの
  • マニュアルの
    ダウンロード

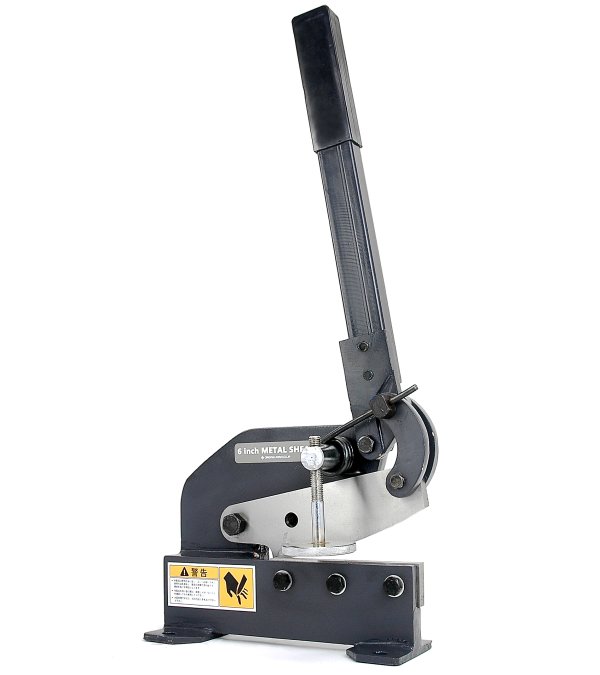

METAL SHEAR(メタルシャー)は卓上型の板金切断機です。静かに薄板の切断を行うことができます。

静かに切断できる

シャーリングによる板の切断は、金鋸をはじめとする他の切断方式に比べて大きな音が発生しません。アパートやマンションにお住まいの方でも気軽に導入していただけます。

場所を選ばない

電気を使わないので設置場所を選びません。個人でどこにでも設置できそうな大きさと重量です。

薄板をかんたん切断

シャーリング方式による加工なので、手の力だけで素早く薄板の切断が可能です。

クリックで動画を再生できます。
▲薄板切断のようす

丸棒の切断も可能

ブレードに開いた穴を使って丸棒を切断することも可能です。

クリックで動画を再生できます。
▲丸棒切断のようす

仕様

項目 6 inch METAL SHEAR
(MS-6)
10 inch METAL SHEAR
(MS-10)
重量 12kg 21kg
切断可能長さ(厚み1mm) 125mm 230mm
切断可能板材厚み アルミ(A5052) 2mmまで
鋼(SPCC) 1.6mmまで
切断可能棒材直径 鋼(S45C) Φ4まで Φ5まで
アルミ(A5056) Φ6まで Φ8まで
外形寸法 L0 280mm 400mm
L1 660mm 1,100mm
H0 215mm 260mm
H1 660mm 1,160mm
D 130mm
取付部寸法 P1 230mm 350mm
P2 60mm

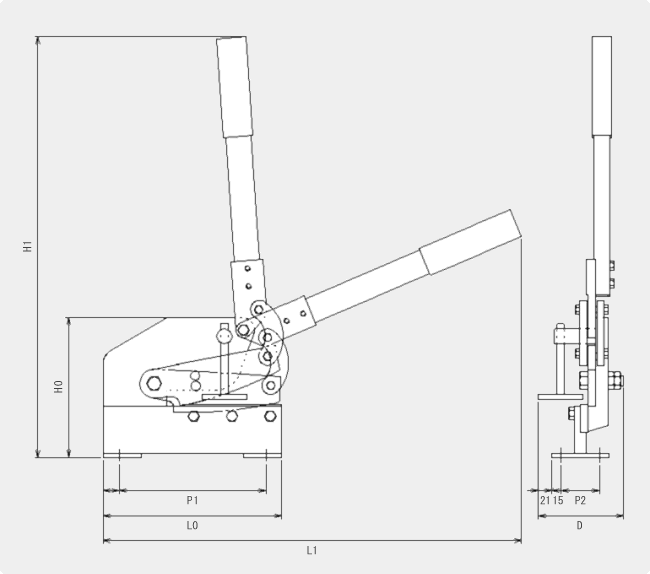

外形寸法

外形寸法


ご注意

  • 取付穴位置は実物と図面と異なる場合がありますので、実際に寸法を測定することを推奨します。
  • ステンレス鋼や熱処理のされた鋼の切断は、刃を痛めるのでおやめください。

注意:切断後、写真のように反りが発生します。

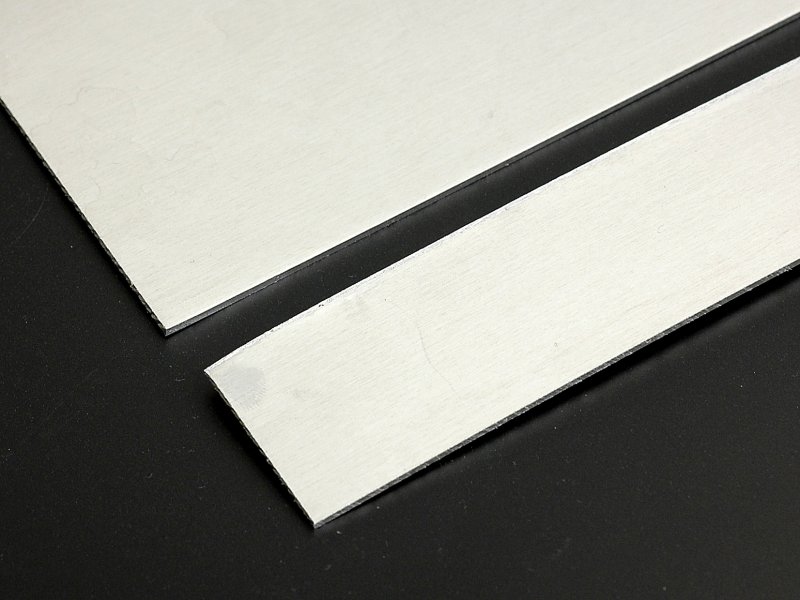

アルミ(A5052) T=1.5

  • アルミ(A5052) T=2.0

上記の材料は、こちらからご注文いただけます。

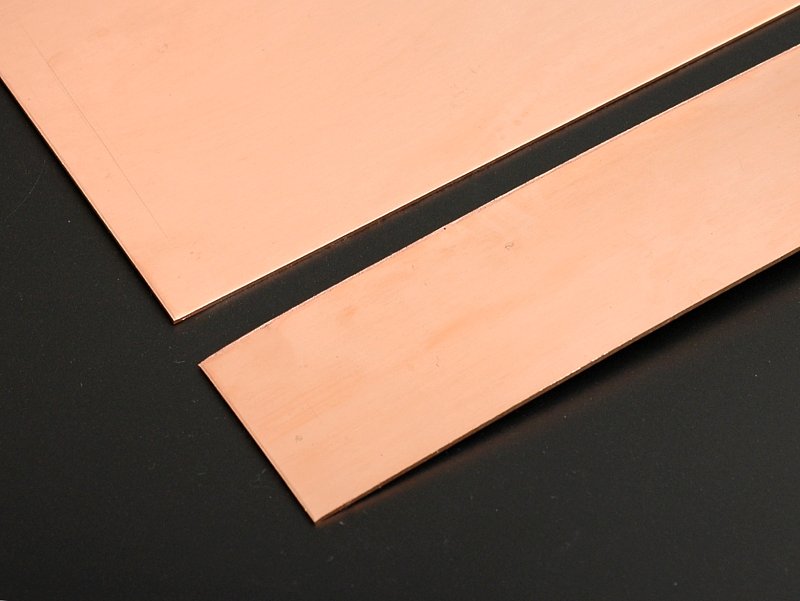

銅(C1100) T=1.0

  • 銅(C11100) T=1.0

加工中の動画

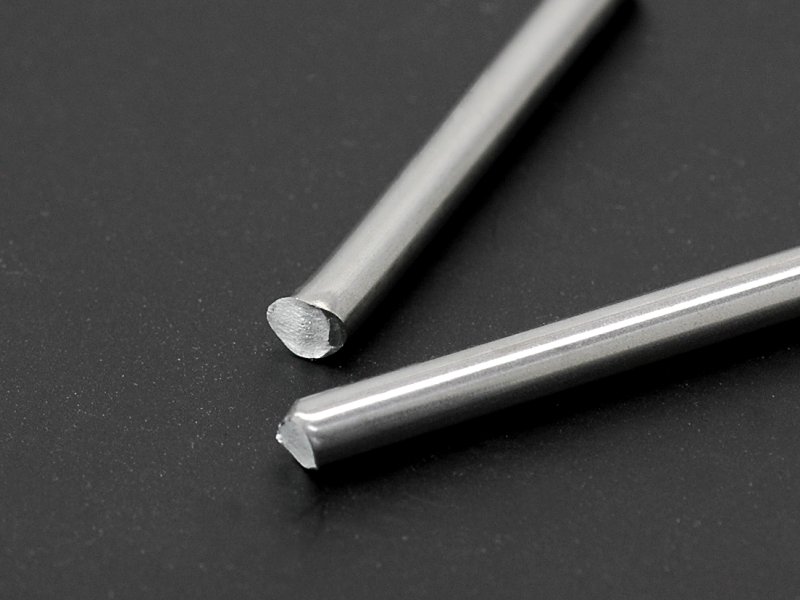

鋼(S45C) Φ4

  • 鋼(S45C) Φ4

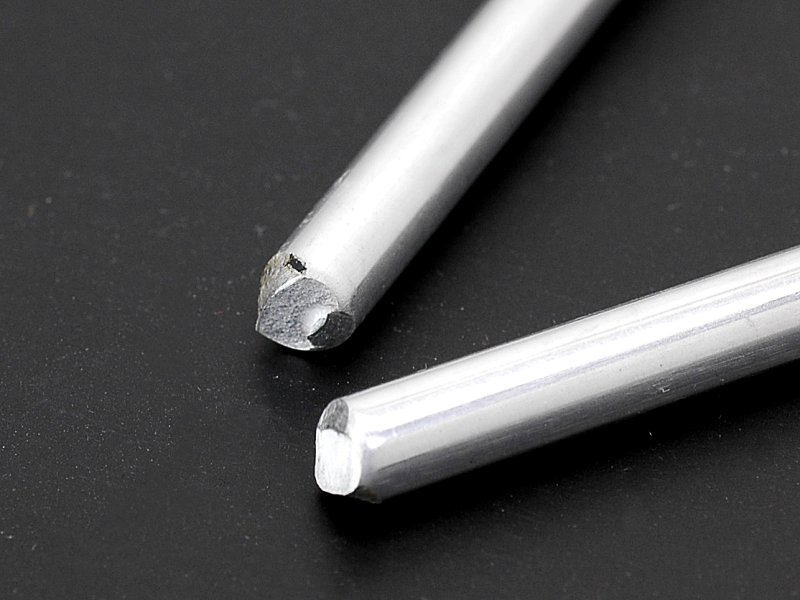

アルミ(A5056) Φ6

  • アルミ(A5056) Φ6

ご用意いただくものをリストアップしました。ご購入前のチェック表としてもご利用ください。

組立、固定のために必要なもの

項目 内容
モンキーレンチ レバーの取付に使います。
テーブルへの固定用ボルト、ナット、プレーンワッシャー:各4組 本体をテーブルに固定するのに使います。M12、長さ50mm程度。
固定用の作業台 穴をあけて製品を固定します。切断作業中、製品には大きな力がかかります。そのため、丈夫な作業台でないと、作業中に製品が外れてけがをする恐れがあります。
設置のようす

マニュアルをダウンロードできます。
