卓上手動射出成形機「INARI」発売のお知らせ

2017.11.21 18:20

株式会社オリジナルマインドは、本格的な射出成形が自宅で楽しめる、デスクトップ型手動射出成形機「INARI」を2017年11月21日に発売した。

販売価格は198,000円(税込)となる。

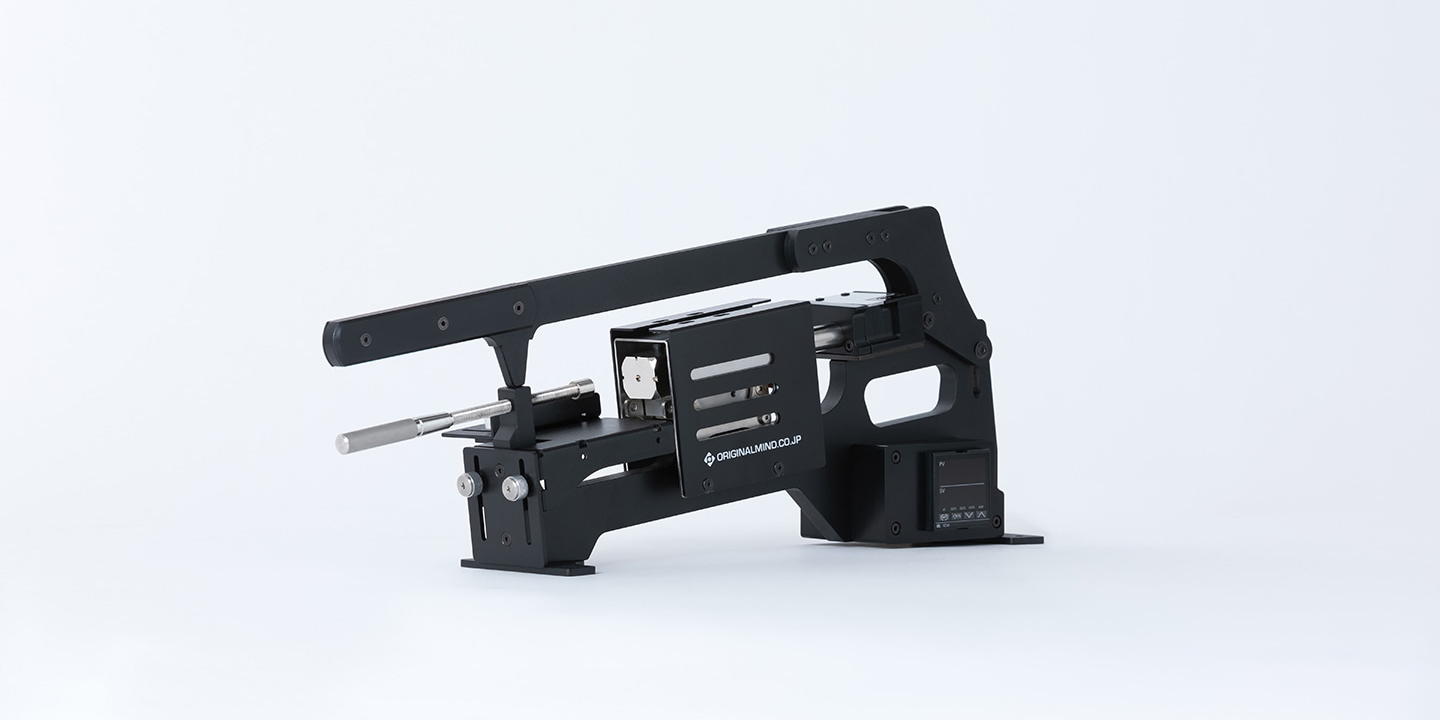

INARI は、自宅の机の上でも使える手動式の射出成形機だ。
射出成形とは、溶けたプラスチックを型に押し込むことで、型に沿った形状にプラスチックを成形する工法のこと。成形時間が短時間で済むことから大量生産に向いており、家電製品の外装やプラモデルなど身近にあるプラスチック製品のほとんどがこの方法で製造されている。

INARIは、質の高い部品を安定して成形できるよう様々な工夫が施されている。
大きな特長は3つ。
・メンテナンス性と機能性を兼ね備えた新技術
・型への負担を軽減した射出構造
・スムーズなペレット供給を実現する横向き設計

メンテナンス性と機能性を兼ね備えた新技術

INARIは、扱いやすさを第一に考え射出構造そのものから考え直している。従来の溶けたペレットにプレスシャフト(押し出し棒)を直接接触させて押し出す構造ではなく、溶けていないペレットを介して溶けたペレットを押し出す構造にすることで、プレスシャフトへの材料の絡みつきが発生しない。この構造は、シリンダー内の溶けたペレットと、変色の原因となる空気中の酸素を、溶けていないペレットが隔離するため、材料の変色を防ぐ効果もある。構造から見直すことで、高いメンテナンス性と機能性を兼ね備えた。

型への負担を軽減した射出構造

一般的な手動射出成形機の場合、成形時にシリンダーを型に押し付けながら材料を注入するため、型の変形・破損がおこる可能性がある。プレスシャフトを押す力がシリンダーを介して型へ直接伝わることが原因だ。

INARIは構造的に、型を「押し付ける力」と「材料を押す力」を分離し、さらに型とシリンダー先端との接触面を大きくすることで、型への負担をより軽減している。

スムーズなペレット供給を実現する横向き設計

本体を横向きにすることで、ペレット供給をするときにプレスシャフトや、その周辺のフレームが邪魔にならないよう設計している。シリンダーやプレスシャフトの位置をズラさないため、ペレットを供給した後にそれらの位置調整をする必要もない。さらに、供給口が高温にならないため、供給時にペレットが溶けて付着することもない。

加工サンプル

戦車の模型

シャーシ

型は、当社CNC製品群であるKitMill シリーズで製作。
また、3D プリントサービス(DMM.make 3D PRINT など)でも製作することが可能。

仕様

成形実績のある素材 PS・PP・ABS・POM・PA6・PE・TPE
最大押出量 6~10cc(材料や加熱温度により変化します)
例)PP220°Cで最大8cc、PS220°Cで最大9cc
加熱温度上限 270°C
加圧能力 入力に対して理論上10~17 倍
重量 6kg
電源 AC100V50/60Hz
消費電力 200W

株式会社オリジナルマインドについて

当社は今から20年前の1997年に創業。「ものづくりの楽しさと夢を提供します」という理念のもと、一貫して個人のお客様向けにメカトロニクス関連の部品や組み立てキットを提供し続けている。近年の「メイカーズムーブメント」によって、2003年から販売してきたデスクトップ型CNCフライス「KitMillシリーズ」の人気上昇に伴い「時代は切削!」をキーワードに掲げ、事業を成長、発展させている。
