USBCNC

パソコンを用いてCNCを実現するCNCソフト
待望のUSB接続!

販売価格:34,800円(税込)




  • 概要と特長
  • ケーブルの仕様
  • 基板の仕様
  • ケース外観

概要と特長

USBCNCは、Mach3と同様にパソコンを用いてCNCを実現するCNCソフトウェアです。
Mach3との最大の違いは、Mach3がパソコンのパラレルポートを使用するのに対し、USBCNCは、USB端子を使用するという点です。ただ、USBCNCの場合は、パソコン~CNC用ドライブ基板の間に専用の制御基板をはさみます。制御基板は本製品に付属します。接続イメージはこちらをご覧ください。

※USBCNCの制御基板から、直接モーターを駆動させることはできません。別途QUATTRO-1やTRIOなどのCNC用ドライブ基板が必要です。
※「USBCNC用ドライブ基板接続ケーブル」を利用しない場合は、QUATTRO-1やTRIOと接続するためのケーブルを製作していただく必要があります。
※USBCNCを使用する場合、Mach3は不要です。

USBによる接続

これまでのパラレルポートを介したCNCソフトウェアとは異なり、USBによる接続で通信を行うことができます。もう、パラレルポートが装備されているパソコンを用意する必要はありません。
また、USBを用いることで、パラレルポート特有のBIOS設定を行う必要がなくなります。

日本語のソフトウェア

USBCNCの製作会社と協力し、日本語対応のソフトウェアをご用意いたしました。ご購入後にご覧になれる弊社作成のオンラインマニュアルにより、CNCの導入をスムーズに行うことができると共に、機能の理解を深めることができます。

抜群の安定性

パソコンのみで制御を行うと、パソコンの負荷状態により正常な制御信号の出力を行えないことがあります。その点、USBCNCでは制御信号の出力を制御基板で行うため、パソコンの負荷状態に影響されず、安定した信号を送ることができます。制御基板とソフトウェアの通信も強固で、とても安定しています。

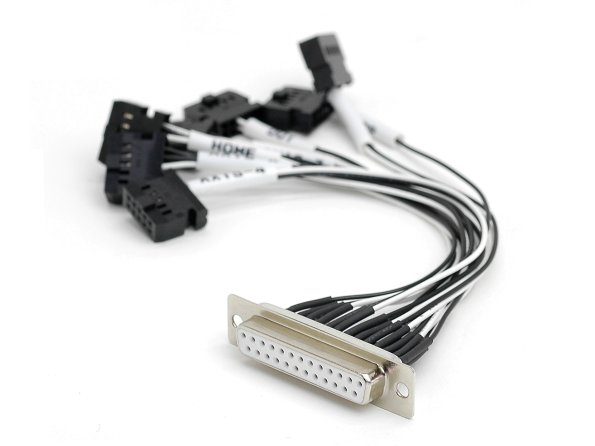

USBCNC用ドライブ基板接続ケーブル

QUATTRO-1やTRIOと、USBCNCの制御基板を接続するためのケーブルをご用意しました。これによって、ご購入後すぐに機器の接続を行うことが出来ます。各ケーブルには接続先を表記していますので、ケーブルの取り付けはとても簡単です。
※CNC-4AXISとは接続できません。

外部電源不要

USB端子から電源を調達するため、外部電源は必要ありません。

無料の2DCAMソフト付き

USBCNCの制御ソフトウェアには、予めCAMソフトが組み込まれています。
CAMソフト自体は簡易的なものですが、外形の切り抜きやポケット加工などの基本的な機能を備えています。

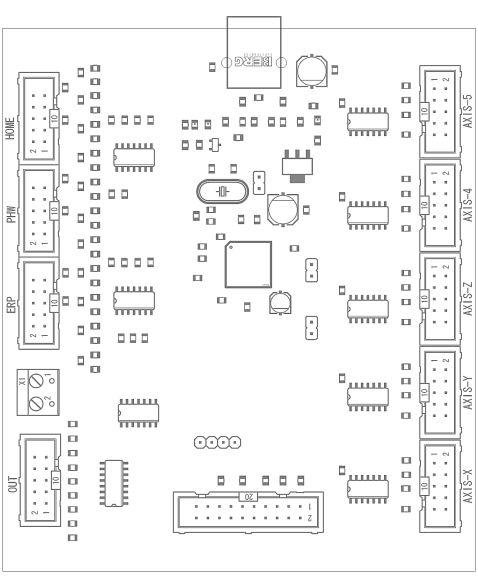

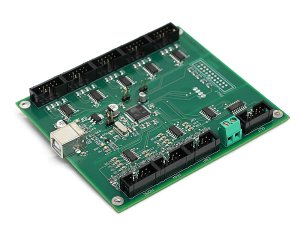

▼制御基板

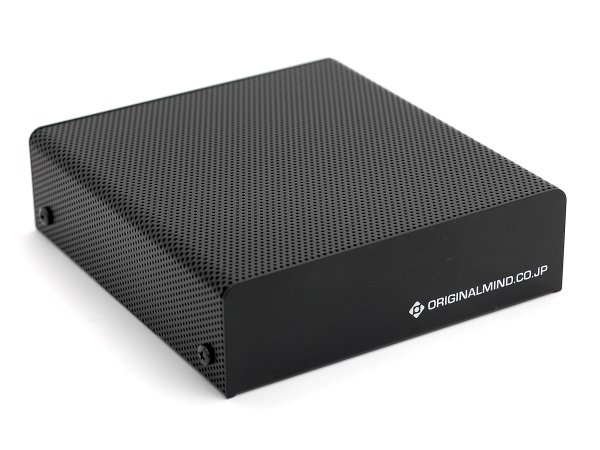

▼オプションの専用ケース外観

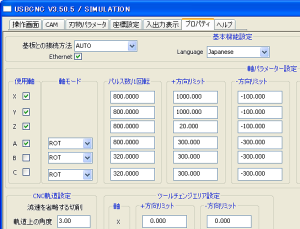

▼日本語化されているソフトウェアの一部

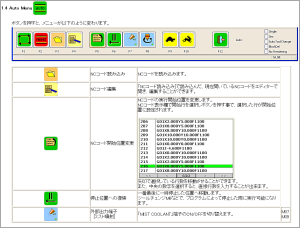

▼解説ページ

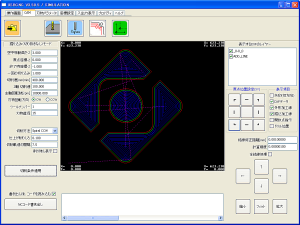

▼CAM画面

ケーブルの仕様

USBCNC用ドライブ基板接続ケーブル

USBCNCの基板と、弊社のCNC用ドライブ基板(QUATTRO-1・TRIO)を接続するために必要となるケーブルです。
Mach3を使用するときと同じピン配置になるよう配線されていますので、特別な変更をせずにUSBCNCへ置き換えることが可能です。
CNCドライブ基板へ接続する際は、パラレルケーブルが必要となります。CNCドライブ基板のみご購入頂く際はお気をつけ下さい。

パソコン~フライス本体までの配線は図のようになります。
USBCNC用ドライブ基板接続ケーブルは、青枠の位置で用います。

解説図

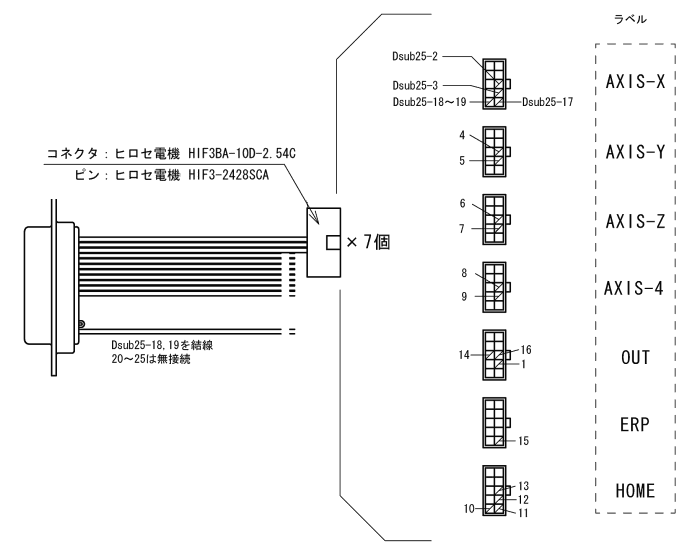

ケーブルの仕様です。
ケーブルを自作される場合や、修理する場合に参考にしてください。


DSUB25ピン番号 USBCNC機能 コネクタピン番号
1 SPINDLE OUT/3
2 X-STEP AXIS-X/5
3 X-Dir AXIS-X/3
4 Y-Step AXIS-Y/5
5 Y-Dir AXIS-Y/3
6 Z-Step AXIS-Z/5
7 Z-Dir AXIS-Z/3
8 4-Step AXIS-4/5
9 4-Dir AXIS-4/3
10 4-Sensor HOME/2
11 X-Sensor HOME/1
12 Y-Sensor HOME/3
13 Z-Sensor HOME/5
14 Flood OUT/6
15 EMG ERP/1
16 Mist OUT/5
17 AMP-ENB AXIS-X/1
18 GND AXIS-X/2
19 GND AXIS-X/2
20~25 No connect /

ポート表

弊社製品以外に接続する際は、以下の情報を元に接続を行って下さい。
ここに掲載されていない情報は、メーカー(Eding CNC)の仕様書をご確認下さい。



コネクタ名 PIN番号 機能
AXIS-X
AXIS-Y
AXIS-Z
AXIS-4
AXIS-5

(OUT)		 1 AMP-ENABLE
2 GND
3 DIR
4 GND
5 STEP
6 GND
7 GND
8 GND
9 +5 USB
10 GND
OUT

(OUT)		 1 PWM
2 AUX1
3 TOOL
4 TOOL-DIR
5 MIST COOLANT
6 FLOOD COOLANT
7 +V Ext
8 MACH-ON
9 +5 USB
10 GND
HOME

(IN)		 1 X-Sensor
2 4 Sensor
3 Y Sensor
4 5 Sensor
5 Z Sensor
6 GND
7 +V Ext
8 GND
9 +5 USB
10 GND
PHW

(IN)		 1 Probe input
2 GND
3 HANDWHEEL-A
4 GND
5 HANDWHEEL-B
6 GND
7 +V Ext
8 GND
9 +5 USB
10 GND
ERP

(IN)		 1 ESTOP-IN
2 GND
3 RUN-IN
4 GND
5 PAUSE-IN
6 GND
7 +V Ext
8 GND
9 +5 USB
10 GND

入出力ポートの仕様


ケース外観

USBCNC用ケース

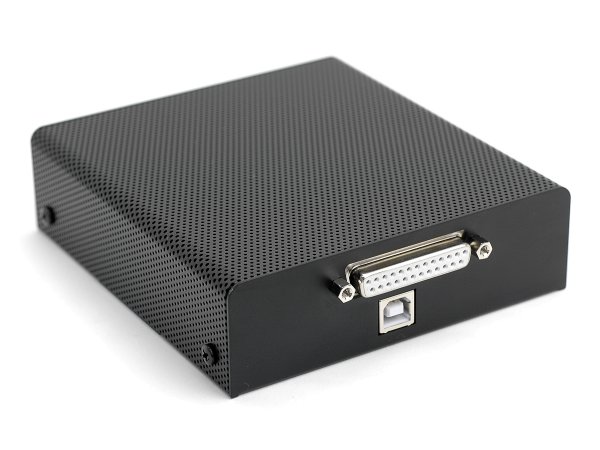

USBCNCの制御基板と、USBCNC用ドライブ基板接続ケーブルを取り付けられ、スッキリまとめることができます。

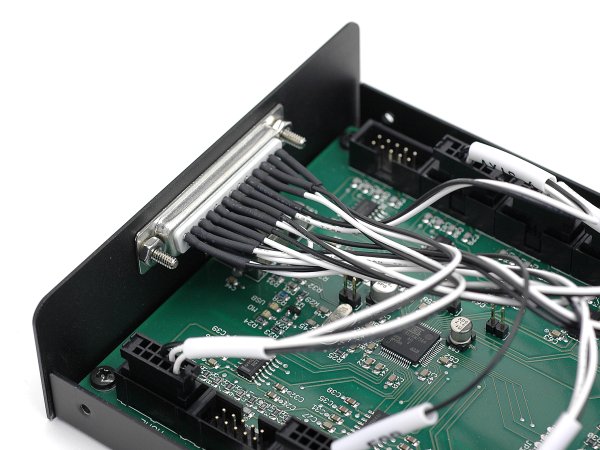

基板とケーブルを取り付けたところです。
※ケースには、基板とケーブルは付属しません。
