温泉温水ルームヒーター

製作者のコメント

温泉を利用していますが、タンクから使われずに流れ出ている温泉が勿体なく、温泉熱を利用した暖房機を数年前から作成しています。今年は、温泉熱を利用した温水ルームヒーターを作成しました。仕組みは、温泉タンクからオーバーフローしている温泉を２次タンクに集め、その熱を循環水に熱変換して２階のリビングに送ります。循環水はリビングに設置したファンコンベクターに入り温風を出します。

作成して稼働２か月になりますが、かなりの暖房費節約になりそうです。光熱費を気にせず２４時間暖房できるのもうれしいことです。補助的な暖房になればと思って作りましたが、予想以上の性能があり満足！！
故障なくこの冬を乗り越えてもらえるかが心配ですが・・・

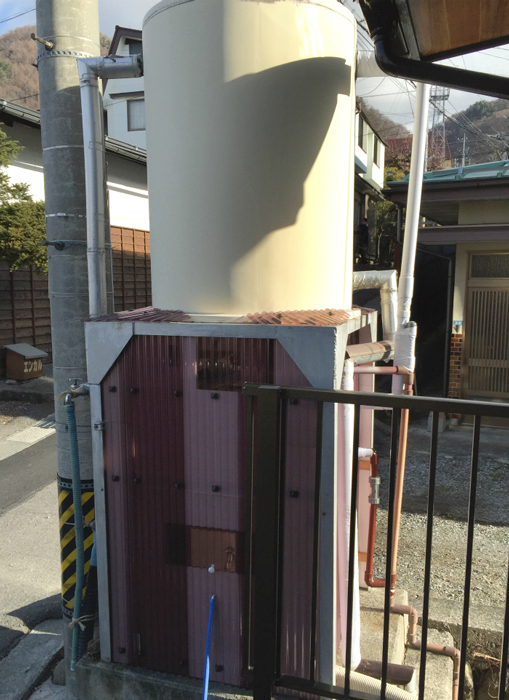

写真は、温泉タンクと２次タンクを設置してある場所です。２次タンクは波板で囲ってあります。

製作者の情報

製作者 ： ふみさ様

主に使用している加工機械や部品

  • 電動ポンプ
  • プラスチック製タンク
  • ファンコンベクター
  • 銅管（熱変換機）
  • 暖房用被覆銅管
  • 波板

写真

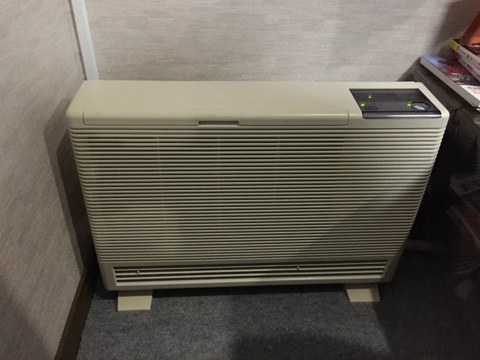

２階リビングに設置してあるファンコンベクター。これ、オークションで５００円で入手しました。

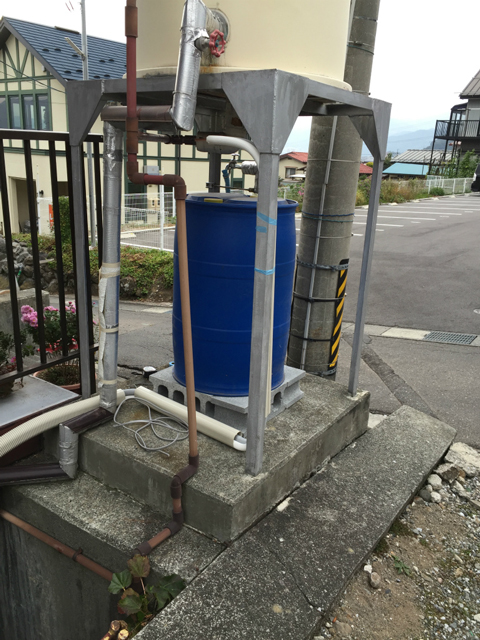

オーバーフローした温泉を蓄える２次タンクを温泉タンクの下に設置しました。

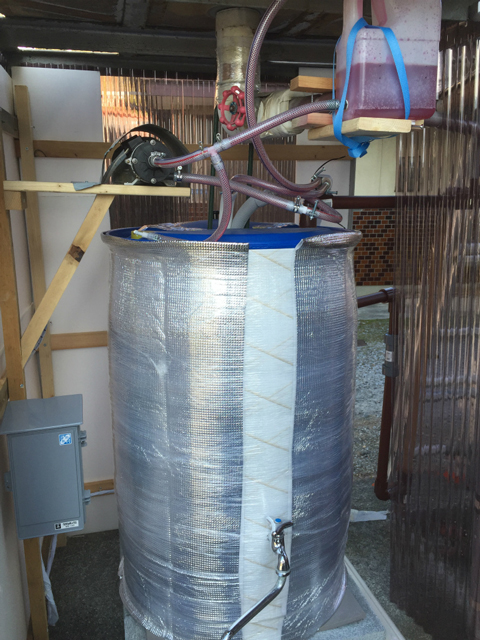

２次タンクに断熱材を巻き付けてできる限り保温して。タンクの中には銅管をループして作成したお手製の熱変換機が入ってます。熱交換機の取り付けに、アルミ線を使ってしまい、大失敗！！。アルミ線は温泉に簡単に溶けてしまうのですね。

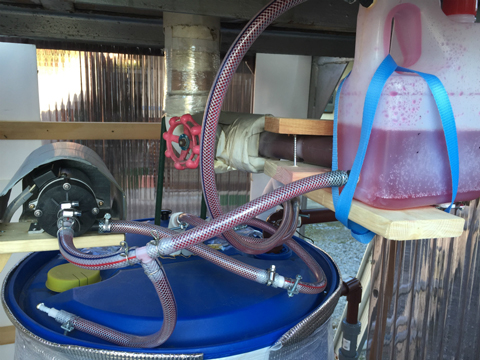

循環水を送るためのポンプ。こちらも中古品です。リザーブタンクは良いものがなく、循環水（ラジエーター水）を買ってきたときのポリタンクに口をつけて作成。

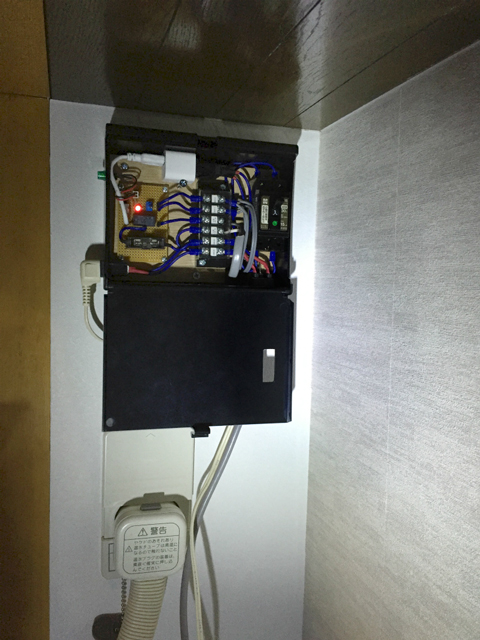

ファンコンベクターからの指令でポンプを稼働しますが、こちらが中継するコントローラー。といっても、中身はとても簡単な構造です。安全のため、ELBも取り付けてあります。

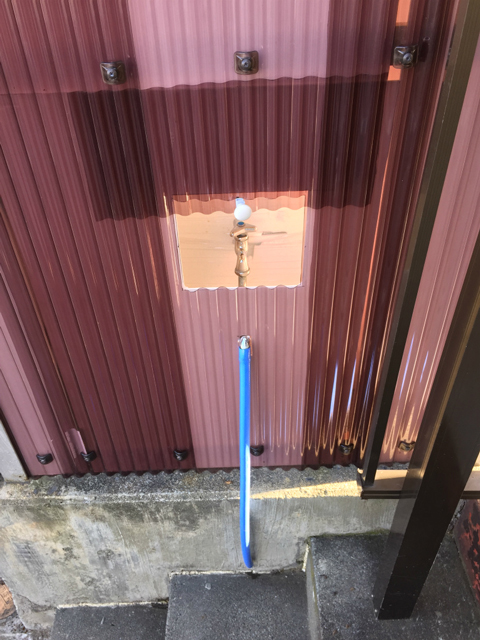

おまけの機能として、外で洗い物がしたい場合に、温泉が利用できるように蛇口を取り付けてあります。これは、家族にも喜ばれました。
