プリント基板切削用フローティングヘッド
製作者の情報
| 製作者 | ： | 槇 旦様 |
使用している製品・部品
- アルミ (A5052) T=8〜10：フレーム作成用
- ポリアセタール板 T=10：ノーズコーン作成用
- スライドガイド：フローティング部保持用
製作者のコメント
たまたま短尺のスライドガイドが手に入ったのでX1フライス用のプリント基板切削用フローティングヘッドを造りました。
X1フライスはZ軸のバックラッシュが非常に大きいので、精密な切込みができません。フローティングヘッドにすればヘッドが基板表面を滑動するので、バックラッシュと無関係になり、基板の反りも無視できます。
製作の注意点：
使用するスライドガイドは摺動部のクリアランスがゼロかプリロードの掛かったものでなければなりません。スピンドルの位置は本体のスピンドルになるべく近くします。そうしないと加工範囲が狭くなっていまします。基板切削は時間が掛かるので、静音対策も重要です。私はジャンクのDCサーボモータを入手し、DCサーボ化しました。
浮動部はバネで吊って重量をキャンセルし、別のバネで任意の圧力を加えられるようにしています。切込み量の調整は、カッターがノーズコーンから突き出る量を隙間ゲージを使って加減することで行います。
写真
 |

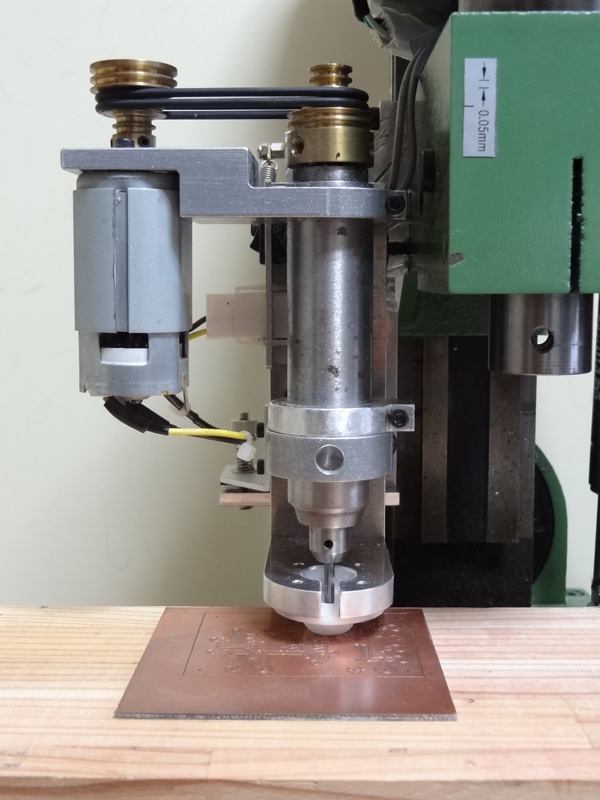

正面 |
 |

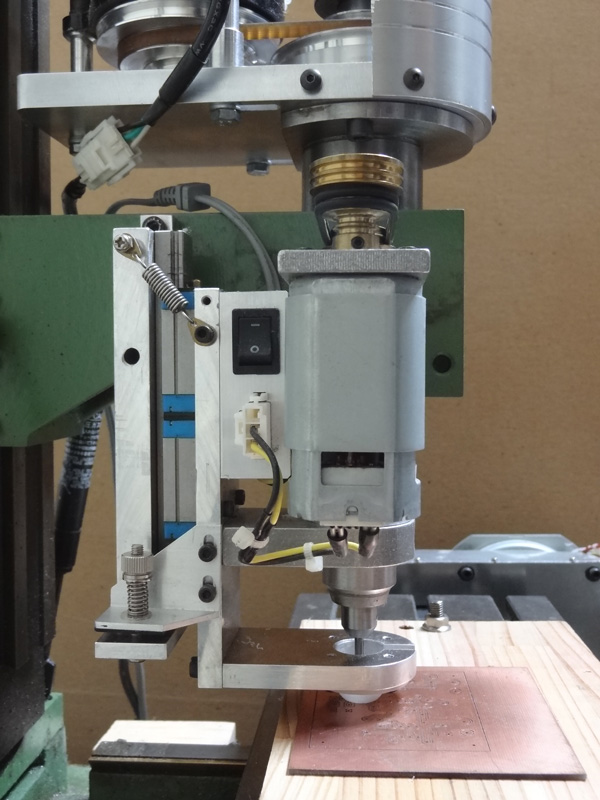

側面 |
 |

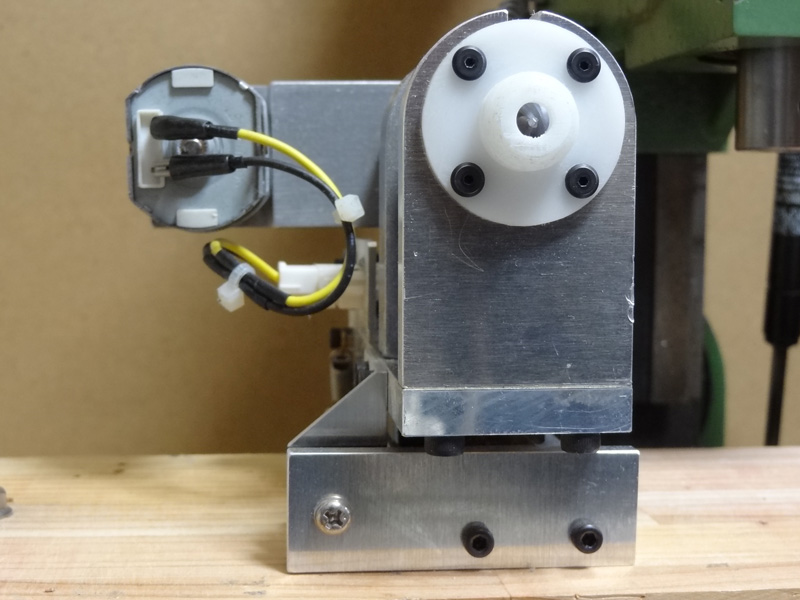

底面（ノーズコーンの底） |
 |

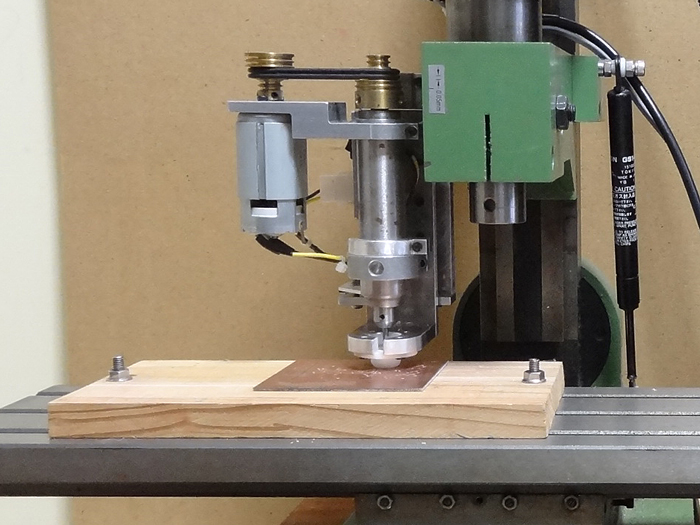

装置全景 |
