大きなコレクションボックスを作ってみました

製作者の情報

製作者 ： kakiralime様

使用している製品・部品

製作者のコメント

中古のLMガイドが手に入りましたので、モーターと組み合わせてクレーンゲームを作りました。
CNCを作るときに集めた部品のあまりものを活用しました。

部品

  • 使用機器
    卓上旋盤
    卓上ボール盤
    小型フライス盤
    卓上スライド丸のこ盤
    CNC（自作）
    アクリルベンダー（自作）
    グルーガン
    ハンドリベッタ

  • 材料
    アクリル板
    アルミ六角棒
    LMガイド
    ウインチ
    照明付き大型スイッチ
    マイクロスイッチ
    コインセレクター
    サーボモーター
    ステッピングモーター

写真

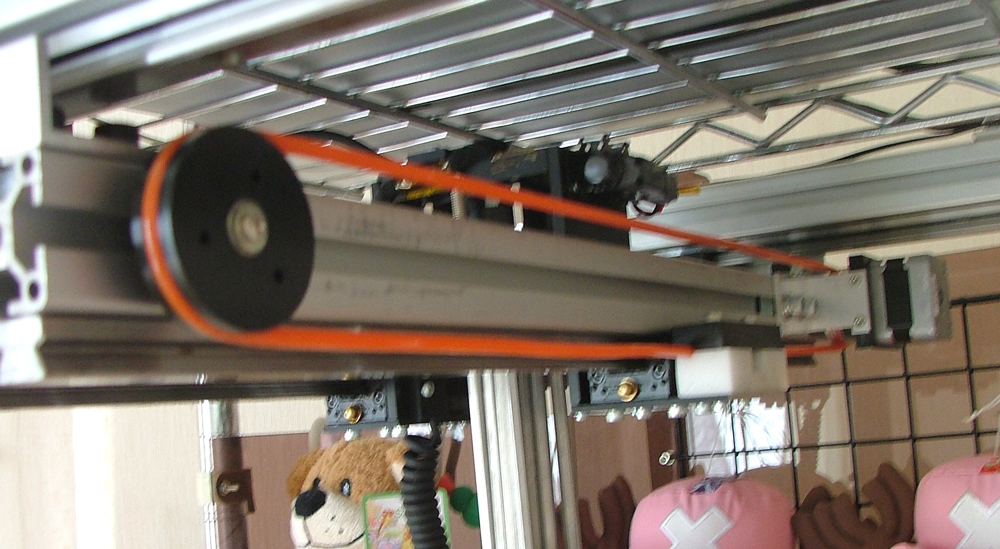

用途（精度不要）から考えて、丸ベルト＆プーリー駆動にしました。
プーリーは、ボール盤にエンドミルを咥えて、ロータリーテーブルで材料を回しながら加工しました。
（このころは旋盤はまだありません。フライス盤は、懐が足りませんでした。）

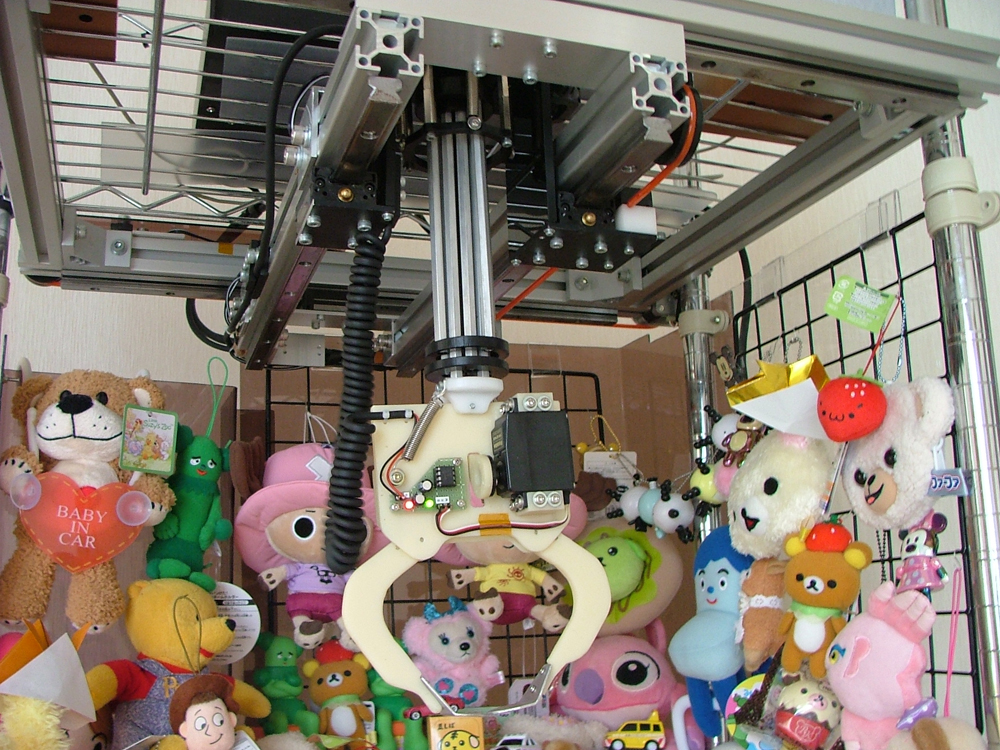

アームは、CNCを用いて加工しました。複雑な形もCADで描いたとおりに出来上がり、組み立て時に追加工の必要が無いことに感動しました

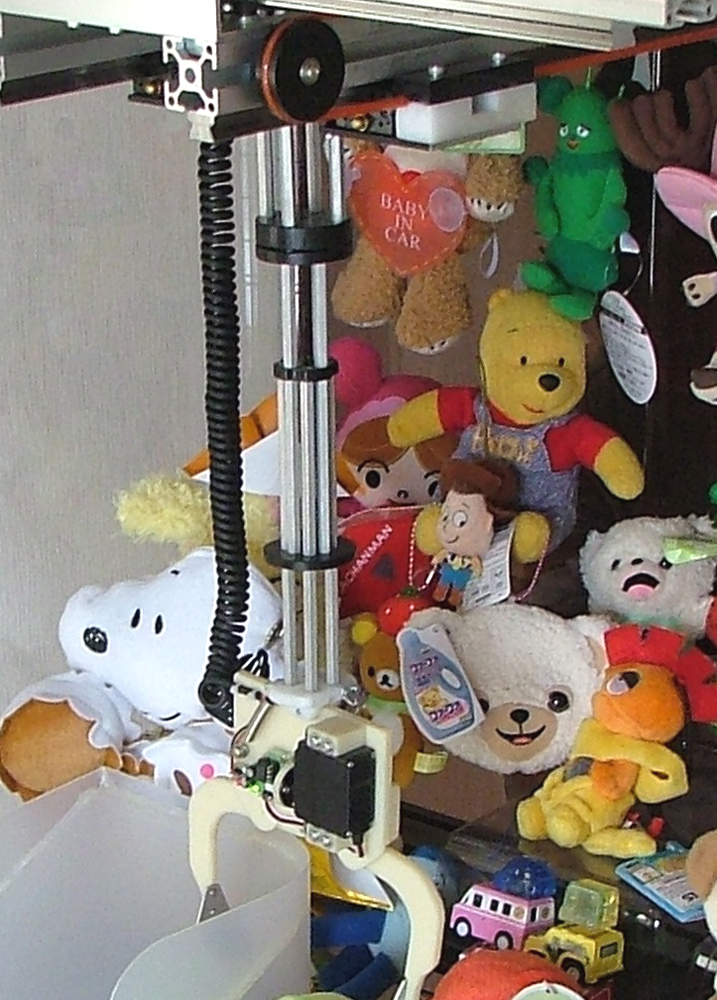

アームの上下動（z軸）は、模型用のウインチを用いています。降下時は、自重で下がります。
スライド部分にひっかりがあると下がらなくなるので、加工に精度が必要です。
部材は、CNC加工で問題ないのですが、六角棒の中心に穴が開けられず、旋盤の導入に至りました。

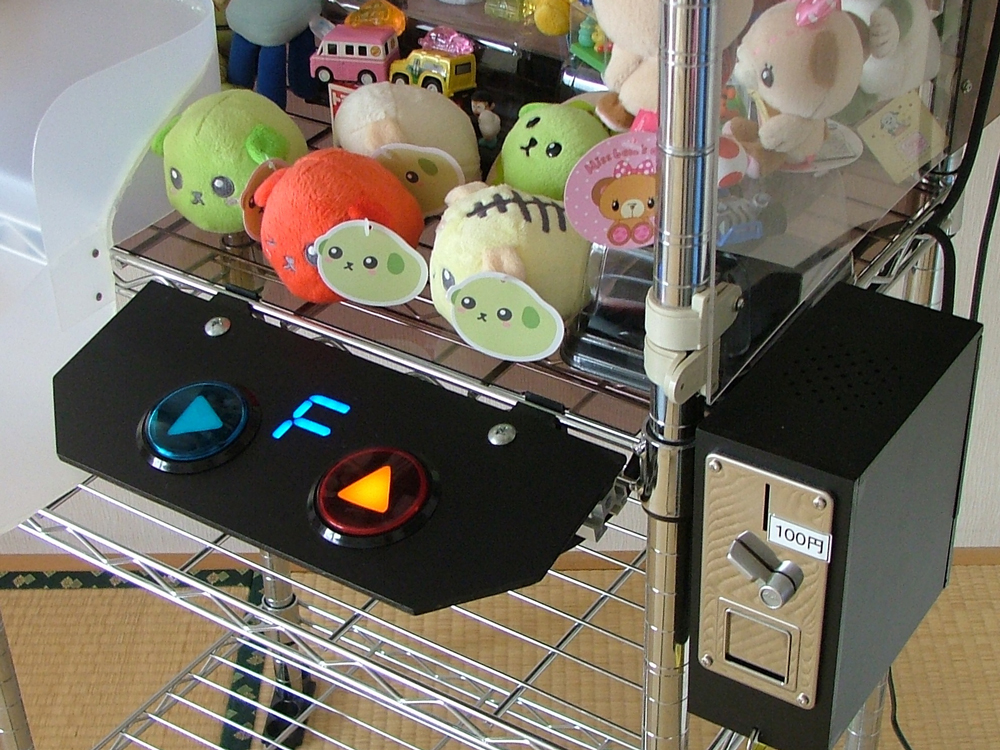

貯金箱を兼ねようと（？）コインセレクターを入手。100円で、6回遊べるようにしています。
コインセレクターの後ろの鍵（スイッチ）で、コインなしで遊べるFreeモードも搭載しています。

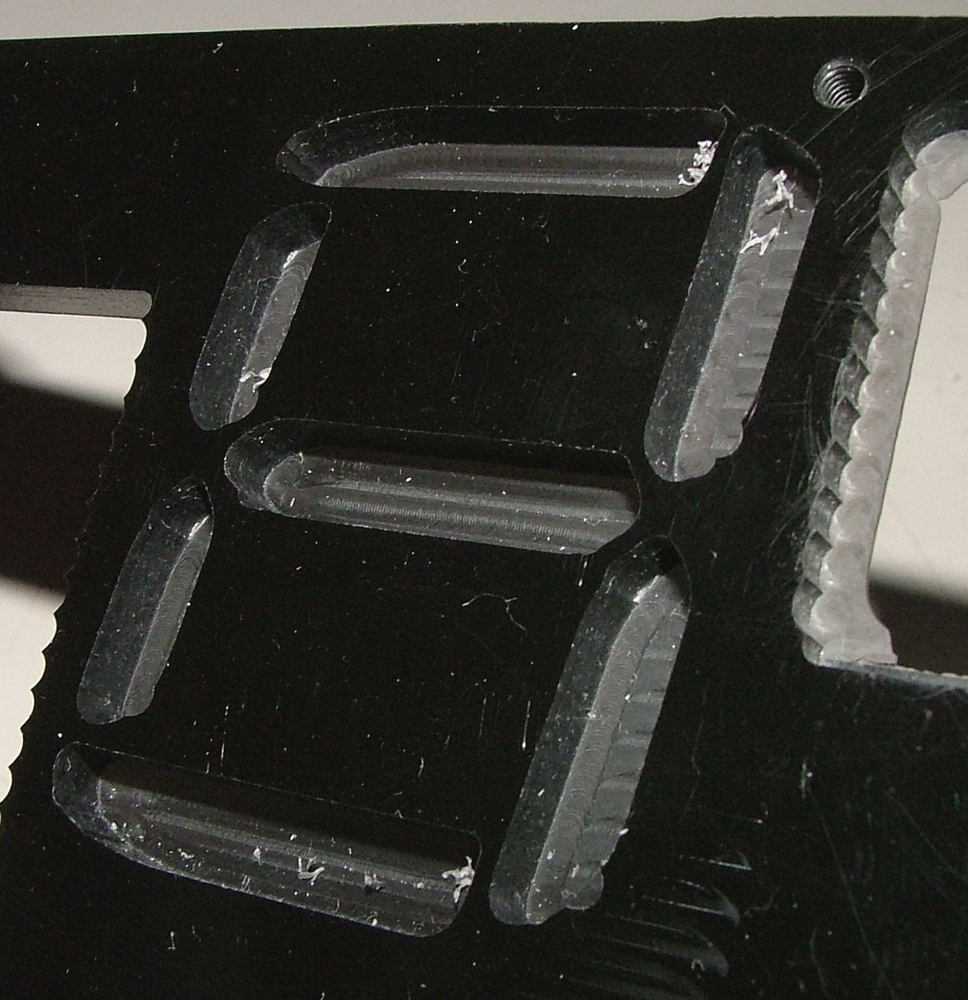

残り回数は、操作板（黒樹脂）をCNCで堀り加工をした７セグに表示されます。
薄くなったところに青LEDで背面から照らしています。

動画

大きなコレクションボックスを作ってみました。
