製作者 | : | 佐藤様 |
Webページ | : | hoshinoya.com |
私が取得した特許の眉毛プレートを制作するために 、カットマシン 『TAKAFUJI』を作りました。眉毛プレートは、軟質塩ビシート(厚さ1mm)です。
当初、ローランドのカットマシンを買うつもりでしたが、価格が高いので自分で作ろうと思いました。材料は、ホームセンターでかき集め、肝心な部品はオリジナルマインド社のモノで組み立てました。
何もかもがはじめてのことなので、ネットや本を見ながら何とか、眉毛プレートを制作でき、販売できるようになりました。ホームページは眉毛プレートの販売です。
マシンを作るときに欲張ってしまい、A4サイズが楽にできるサイズにしましたが、実際はもっと小さくても良かったです。
Y軸がぶれてしまうので短く改良したのと、Z軸のミニルーター(ブロクソンMM100・28525)を保持する可動部をレールから、ジャンク・プリンターのポールに変えました。

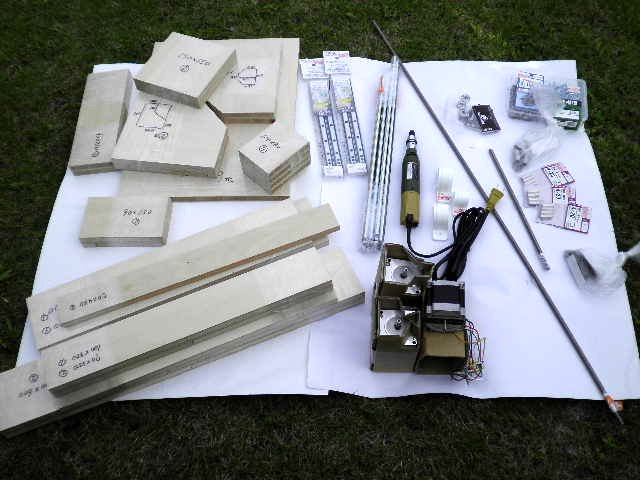

材料・部品 | |

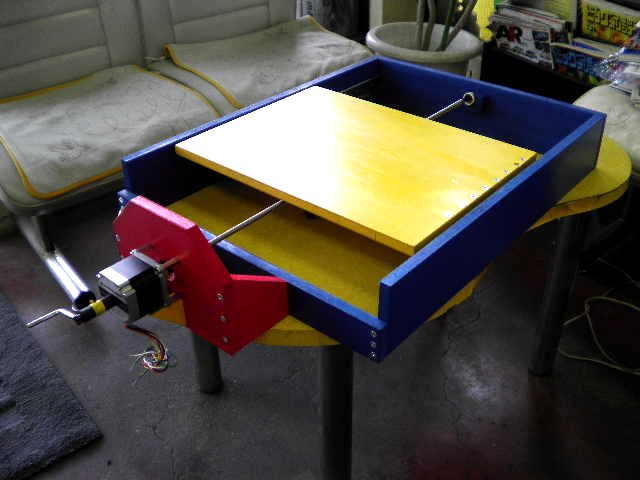

作業台(Y軸) | |

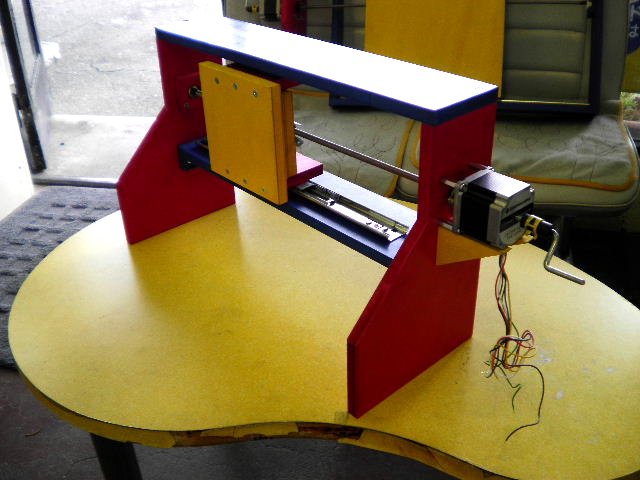

(X軸) | |
スピンドル部(Z軸) | |

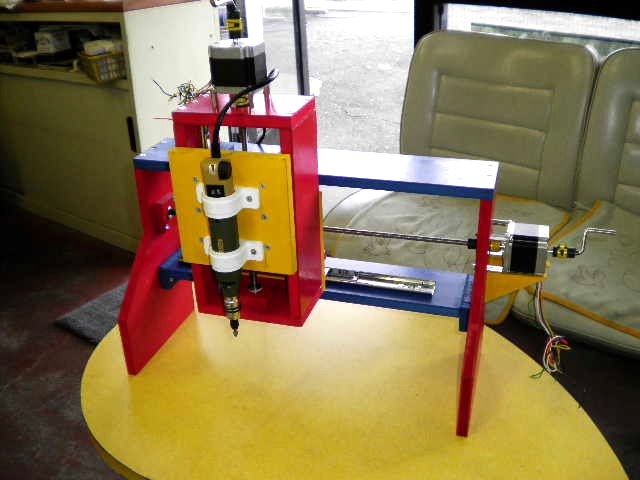

X軸部とZ軸部の組み付け | |

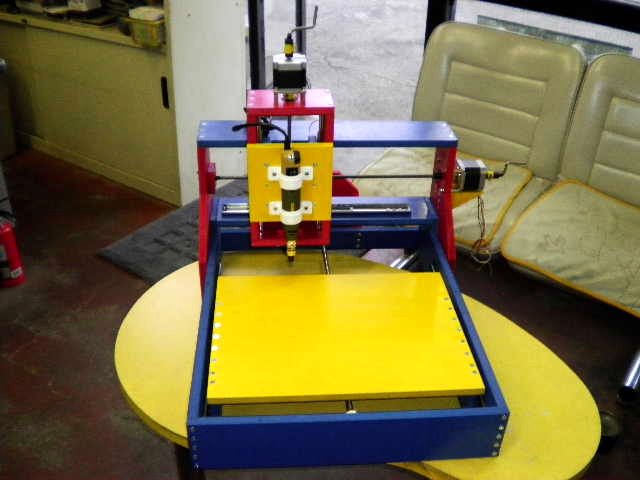

作業部完成1 | |

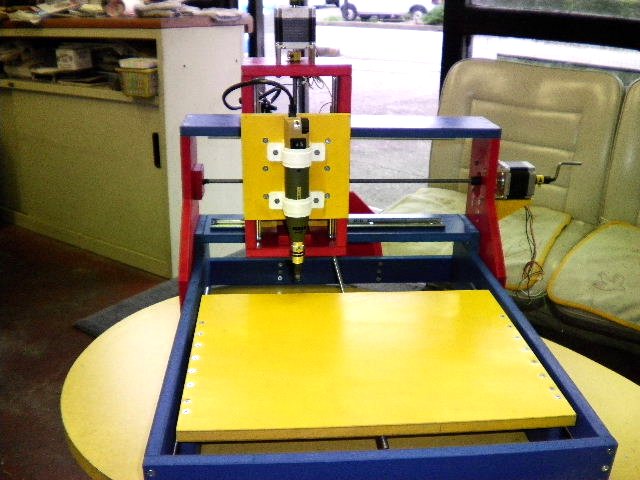

作業部完成2 | |

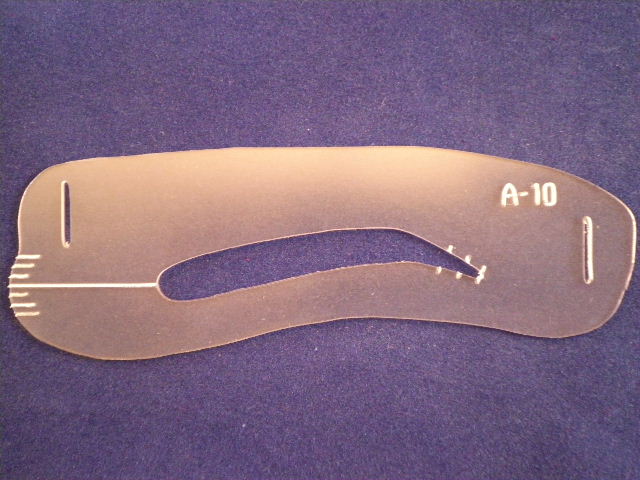

眉毛プレート1 | |

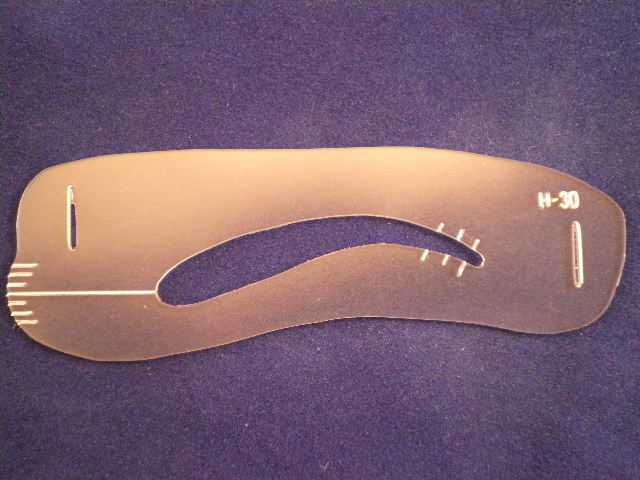

眉毛プレート2 |
マシンを動かすためにデータを入力。ソフトは、フリーソフトの「NCVC」です。その様子を撮影しました。
マシンの作動の様子です。アップの画像がピンぼけで、すみません。
